помогите расчитать объём ёмкости (число прочтений - 6021 )

Kargan Малоактивный пользователь Отсутствует наверно инженер по холодильному оборудованию Сообщений: 11 Зарегистрирован: 15.03.2007 Пол:	помогите расчитать объём ёмкости 17.01.2008 :: 11:51:13	Функции поста	Печать

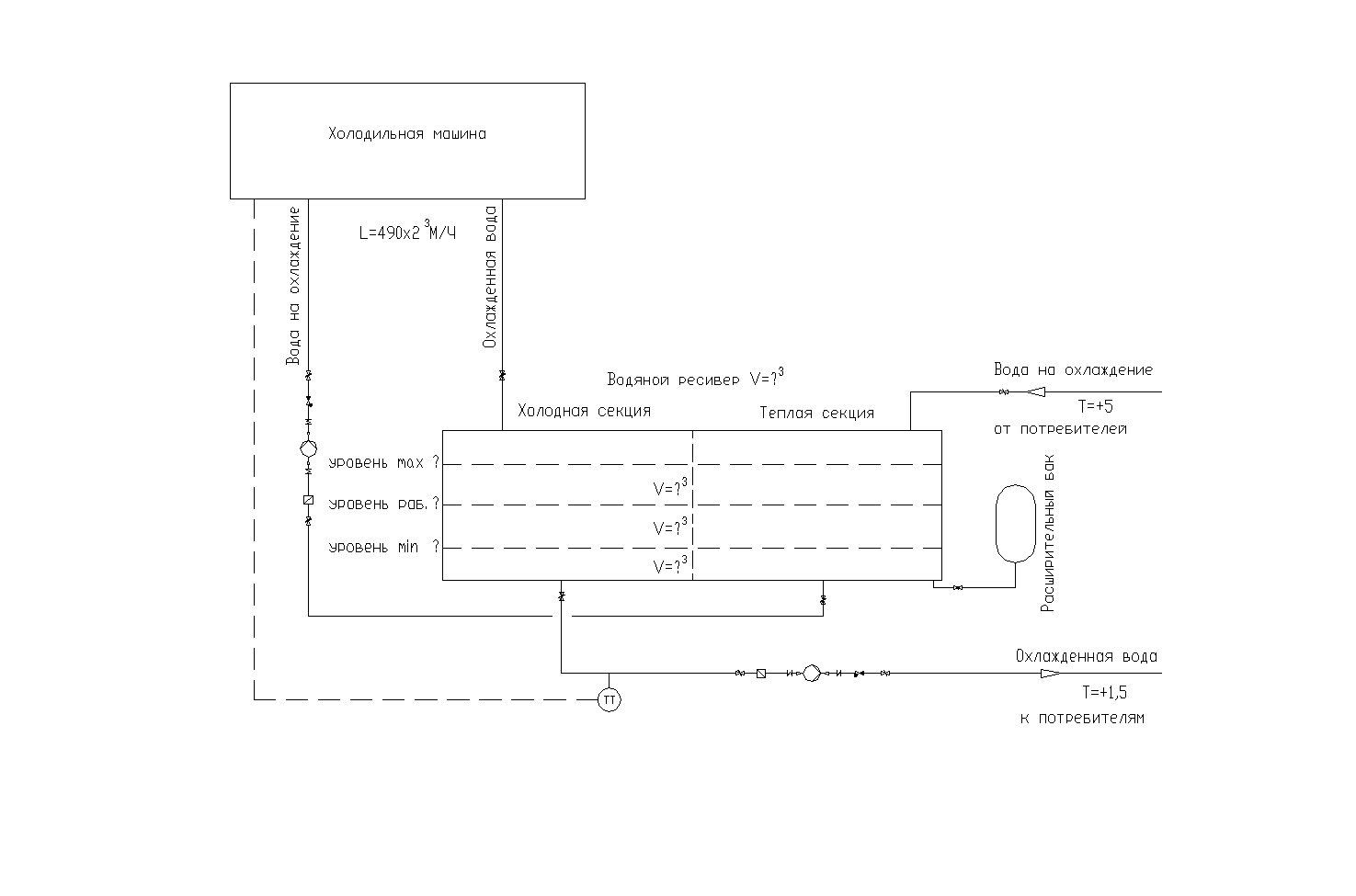

	добрый день,уважаемые. помогите пожалйста расчитать ёмкость для воды в системе холодоснабжения. 4000кВт холода,расход 980м3/час. схемка в файле буду очень признателен
	« Последняя редакция: 17.01.2008 :: 11:51:58 - Kargan »
	IP записан

Dupel Член клуба Холодильщик Отсутствует Инженер по холодильному оборудованию Сообщений: 280 Местоположение: Екатеринбург Зарегистрирован: 09.06.2007 Пол:	Re: помогите расчитать объём ёмкости Ответ #1 - 17.01.2008 :: 12:08:00	Функции поста	Печать
	А зачем к емкости расширительный бак приделан? А вообще в теме про молокозавод была методтика подбора таких емкостей выложена.
	« Последняя редакция: 17.01.2008 :: 12:08:35 - Dupel »

	www Facebook ICQ IP записан

Kargan Малоактивный пользователь Отсутствует наверно инженер по холодильному оборудованию Сообщений: 11 Зарегистрирован: 15.03.2007 Пол:	Re: помогите расчитать объём ёмкости Ответ #2 - 17.01.2008 :: 12:19:28	Функции поста	Печать
	вроде как к закрытой ёмкости положено приделывать расширительный бак?или.........


	IP записан

Kargan Малоактивный пользователь Отсутствует наверно инженер по холодильному оборудованию Сообщений: 11 Зарегистрирован: 15.03.2007 Пол:	Re: помогите расчитать объём ёмкости Ответ #3 - 17.01.2008 :: 12:40:06	Функции поста	Печать
	спасибо.просмотрел тему про молочный завод. всё равно остались вопросы: как определить высоты расположения патрубков (соотв. минимальный объём,рабочий уровень и максимальный объём) на этой бочке для подсоединения насосов,колонки с регулятором уровня и переливной?


	IP записан

Dupel Член клуба Холодильщик Отсутствует Инженер по холодильному оборудованию Сообщений: 280 Местоположение: Екатеринбург Зарегистрирован: 09.06.2007 Пол:	Re: помогите расчитать объём ёмкости Ответ #4 - 17.01.2008 :: 12:43:33	Функции поста	Печать
	а зачем емкость закрытая. она что под напором?


	www Facebook ICQ IP записан

Kargan Малоактивный пользователь Отсутствует наверно инженер по холодильному оборудованию Сообщений: 11 Зарегистрирован: 15.03.2007 Пол:	Re: помогите расчитать объём ёмкости Ответ #5 - 17.01.2008 :: 12:50:37	Функции поста	Печать
	хорошо,открытая ёмкость.нет расширительного бака.что дальше?я просто никогда не сталкивался с такими подробными расчётами


	IP записан

kroudion Член клуба Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 688 Зарегистрирован: 25.01.2006	Re: помогите расчитать объём ёмкости Ответ #6 - 17.01.2008 :: 13:08:06	Функции поста	Печать
	Как считать гидрострелки не знаю. Попробуйте обратиться к Голубеву (Taube) www.golubew.ru Один вопрос. Холодоснабжение на 4 МВт требует весьма серьёзного проекта. Больших затрат денег на проект, больших проектных организаций. Если мне не изменяет память, СантехНИИпроект за проектирование холодоснабжения на 5 МВт брал не то 15, не то 25 лямов. СантехНИИпроект - большая, солидная контора. Впечатление, что Lexx пытается в одиночку спроектировать 4 МВт холода. То, что я вижу на схеме - всего-то два контура, этого мало на такую производительность. 2 МВт на контур при хладоносителе 1.5С - это турбина. Имхо, надо дробить на более мелкие контуры, типа четыре мегаваттных чиллера по два контура в каждом.
	« Последняя редакция: 17.01.2008 :: 13:10:36 - kroudion »
	А.С. Мой ЖЖ
	IP записан

Kargan Малоактивный пользователь Отсутствует наверно инженер по холодильному оборудованию Сообщений: 11 Зарегистрирован: 15.03.2007 Пол:	Re: помогите расчитать объём ёмкости Ответ #7 - 17.01.2008 :: 13:27:55	Функции поста	Печать
	4мВт я не один проектирую, слава богу. представление имеется каков масштаб бедствия.конкретно поставили задачу по расчёту этого бака в первом приближении. и 2000 кВт выдаёт один компрессор


	IP записан

Kargan Малоактивный пользователь Отсутствует наверно инженер по холодильному оборудованию Сообщений: 11 Зарегистрирован: 15.03.2007 Пол:	Re: помогите расчитать объём ёмкости Ответ #8 - 18.01.2008 :: 06:32:43	Функции поста	Печать
	с ёмкостью бака разобрался. 50 кубов получилось. господа, подскажите пожалста, на каком уровне делать заборный патрубок для насосов? насосов 2. предположительно бак 4х4х4 м.


	IP записан

Kargan Малоактивный пользователь Отсутствует наверно инженер по холодильному оборудованию Сообщений: 11 Зарегистрирован: 15.03.2007 Пол:	Re: помогите расчитать объём ёмкости Ответ #9 - 21.01.2008 :: 06:36:30	Функции поста	Печать
	постараюсь пояснить,зачем нужно определить высоту заборного патрубка. предположим такую ситуацию: рабочий уровень воды начинает снижаться (например,течь где то) сработал датчик подпитки, а воды нет.ну не важно какая причина понижения уровня.так вот идея: на какой высоте поставить датчик минимально допустимого уровня, так чтобы при возможном образовании воронки перед заборным патрубком отключить насос? заранее спасибо


	IP записан

Dupel Член клуба Холодильщик Отсутствует Инженер по холодильному оборудованию Сообщений: 280 Местоположение: Екатеринбург Зарегистрирован: 09.06.2007 Пол:	Re: помогите расчитать объём ёмкости Ответ #10 - 21.01.2008 :: 14:11:57	Функции поста	Печать
	Ставят три датчика-защиты от сухого хода(нижний); включения подпитки(средний); выключения подпитки(верхний).
	« Последняя редакция: 22.01.2008 :: 05:00:39 - Dupel »

	www Facebook ICQ IP записан

vovanm2006 Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 245 Местоположение: Москва Зарегистрирован: 12.09.2007 Пол:	Re: помогите расчитать объём ёмкости Ответ #11 - 21.01.2008 :: 14:13:17	Функции поста	Печать
	Описался про 3 датчик.


	IP записан

Kargan Малоактивный пользователь Отсутствует наверно инженер по холодильному оборудованию Сообщений: 11 Зарегистрирован: 15.03.2007 Пол:	Re: помогите расчитать объём ёмкости Ответ #12 - 21.01.2008 :: 14:24:32	Функции поста	Печать
	Dupel писал(а) 21.01.2008 :: 14:11:57: Ставят три датчика-защиты от сухого хода(нижний); включения подпитки(средний); выключения подпитки(нижний). это понятно всё. на каких только высотах?больше интересует от сухого хода. насколько выше заборного патрубка?


	IP записан

Dupel Член клуба Холодильщик Отсутствует Инженер по холодильному оборудованию Сообщений: 280 Местоположение: Екатеринбург Зарегистрирован: 09.06.2007 Пол:	Re: помогите расчитать объём ёмкости Ответ #13 - 22.01.2008 :: 04:59:46	Функции поста	Печать
	Я бы на два диаметра выше выходной трубы поставил, да и все.


	www Facebook ICQ IP записан

Kargan Малоактивный пользователь Отсутствует наверно инженер по холодильному оборудованию Сообщений: 11 Зарегистрирован: 15.03.2007 Пол:	Re: помогите расчитать объём ёмкости Ответ #14 - 22.01.2008 :: 06:15:55	Функции поста	Печать
	вот спасибо. первый конструктивный ответ
