3D моделирование (число прочтений - 139361 )

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	3D моделирование 19.03.2010 :: 04:54:38	Функции поста	Печать

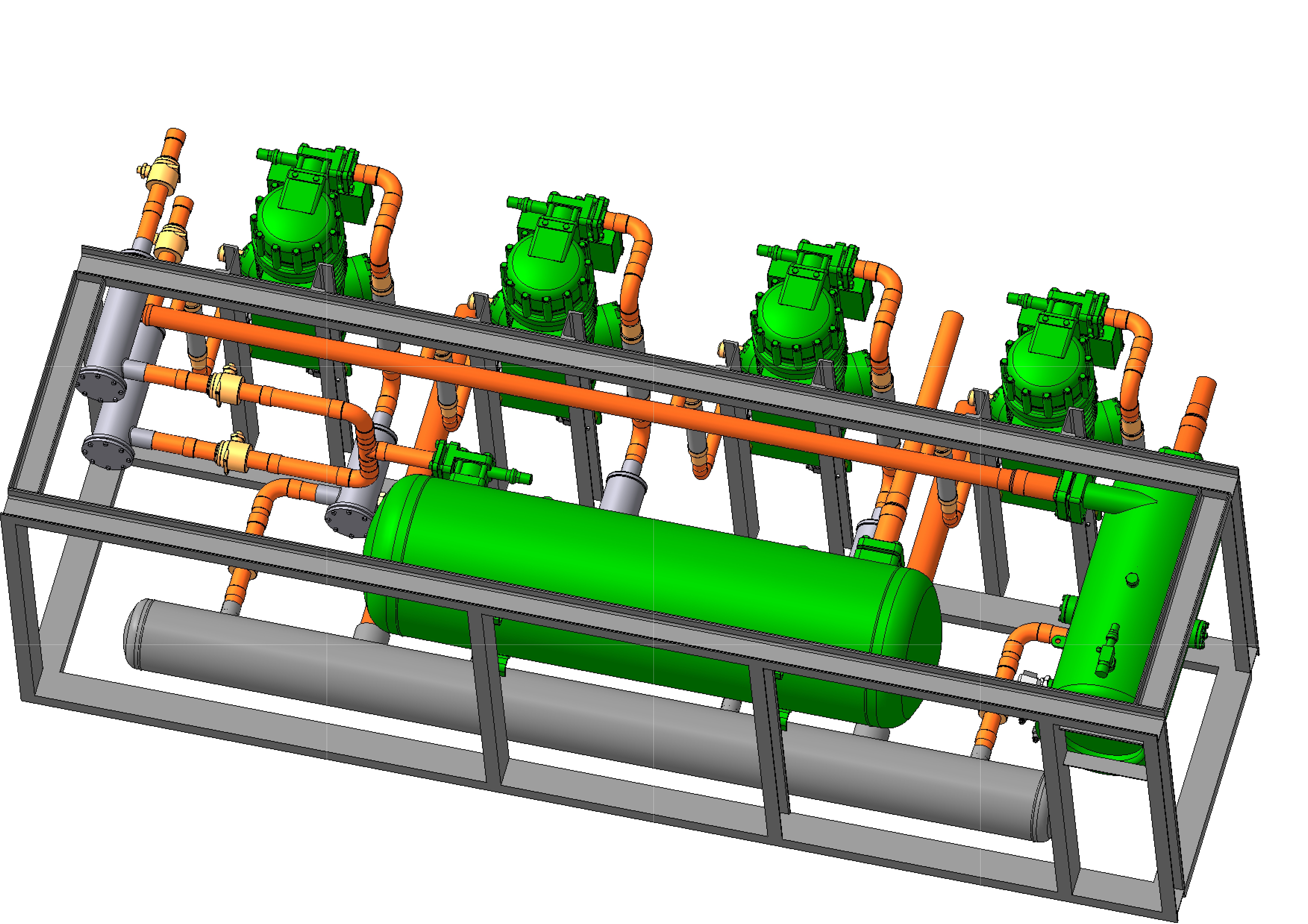

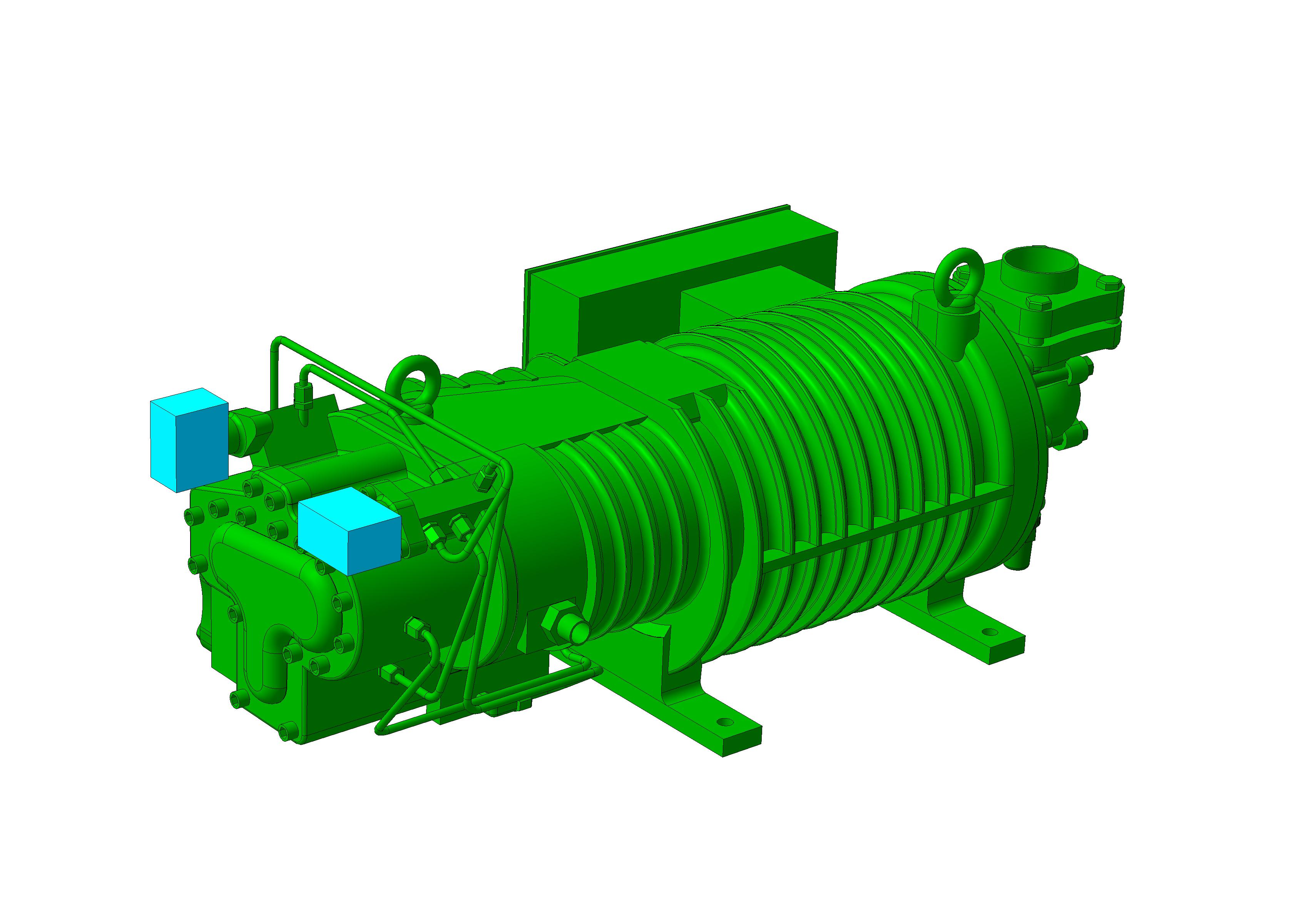

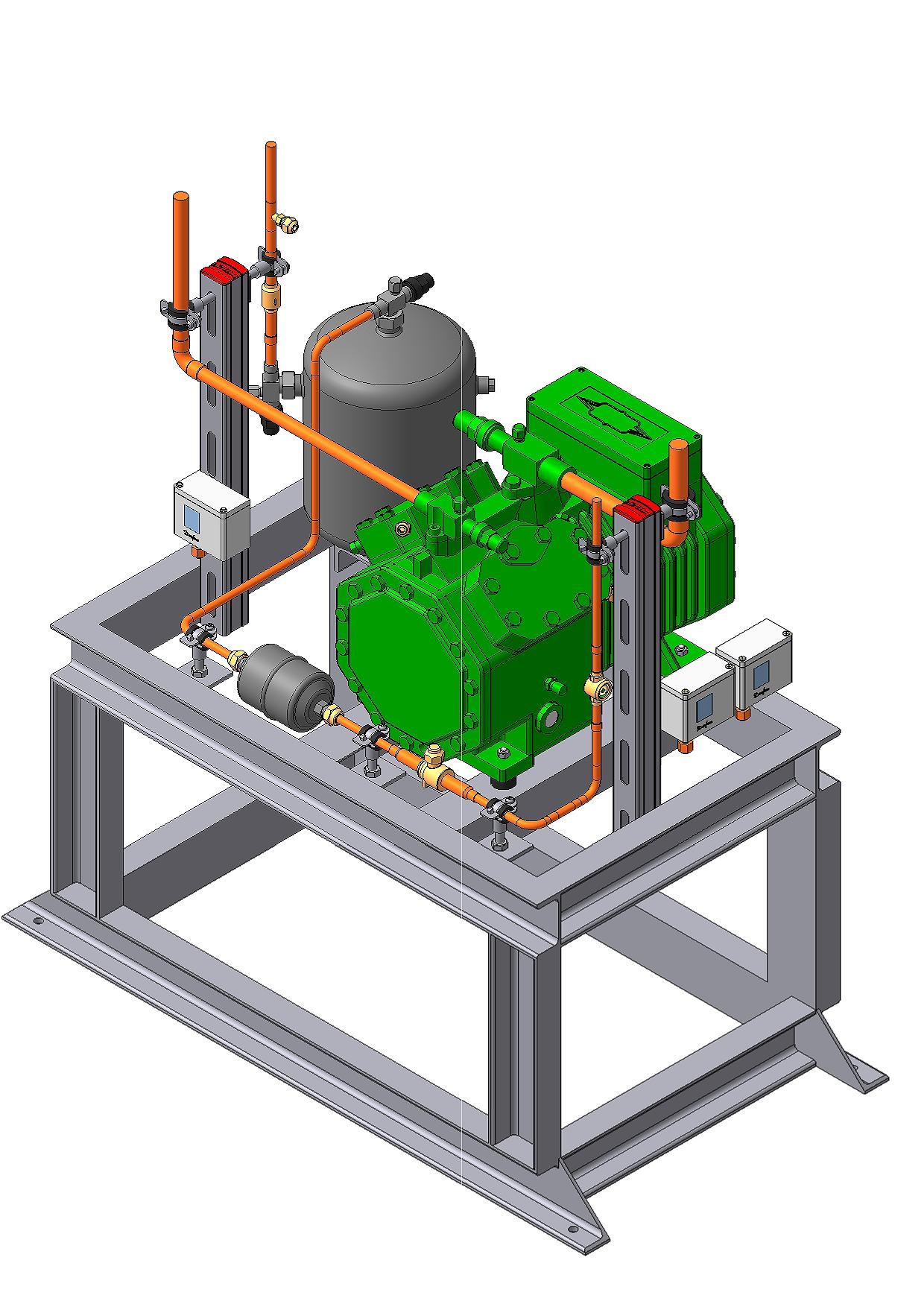

	Кто нибудь балуется? Компас 10

	6_ODS.zip ( 264 KB \| 13 Загрузки ) Лужу, паяю, ЭВМ поламаю.
	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #1 - 19.03.2010 :: 06:05:27	Функции поста	Печать
	Михалап писал(а) 19.03.2010 :: 04:54:38: Кто нибудь балуется? Компас 10 Я думаю им балуются те, кто проектирует агрегаты и централи... Надо у них спрашивать... а вообще надо бы изучить компас и SolidWorks.

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #2 - 19.03.2010 :: 06:23:35	Функции поста	Печать

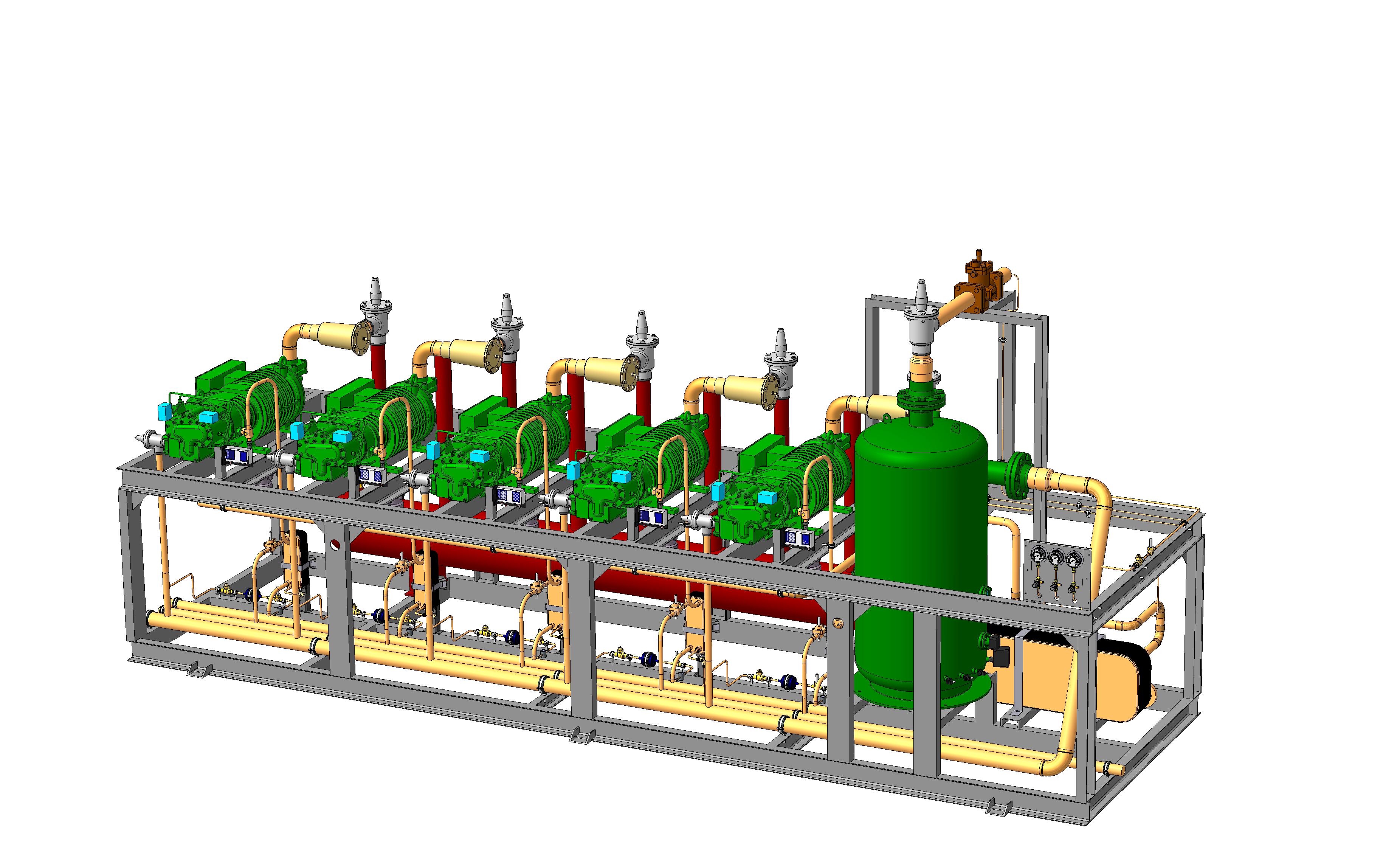

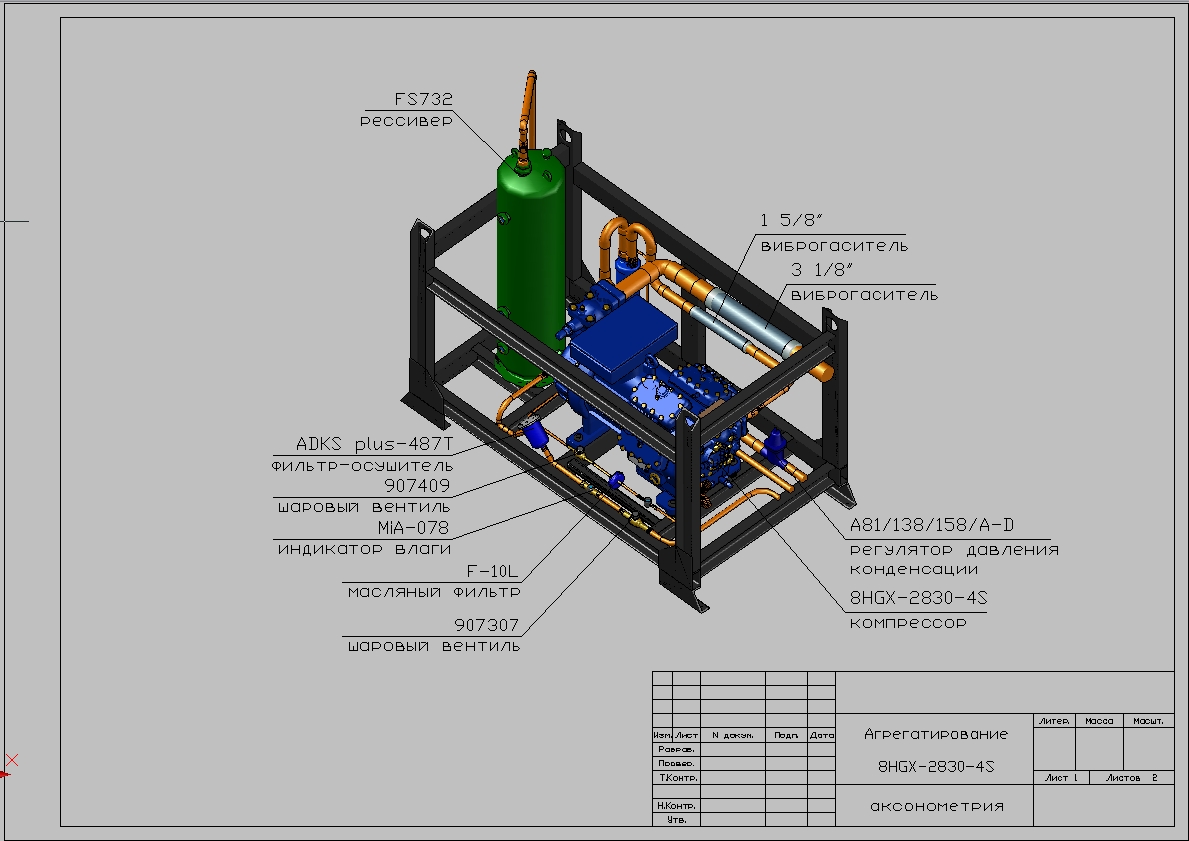

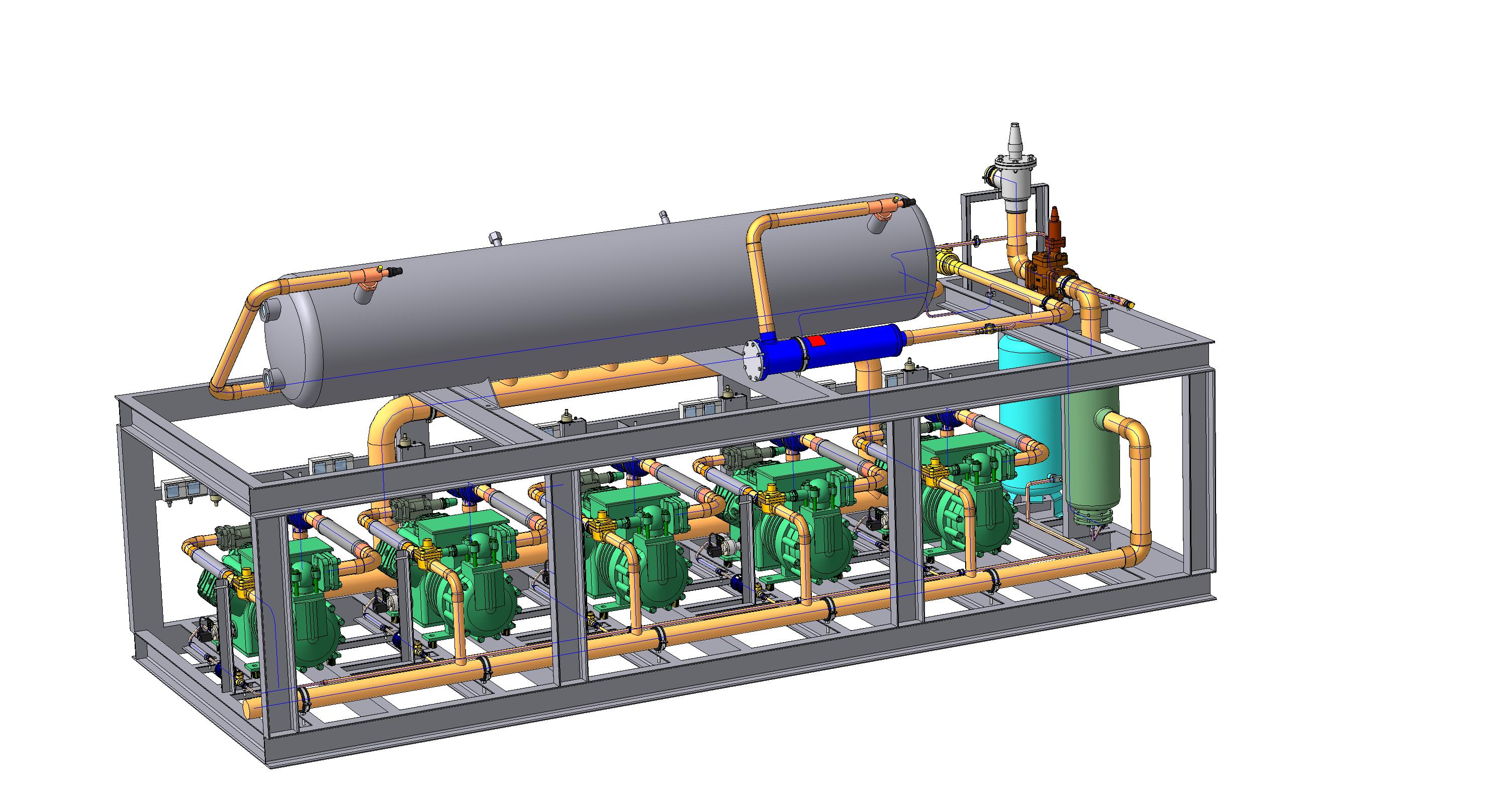

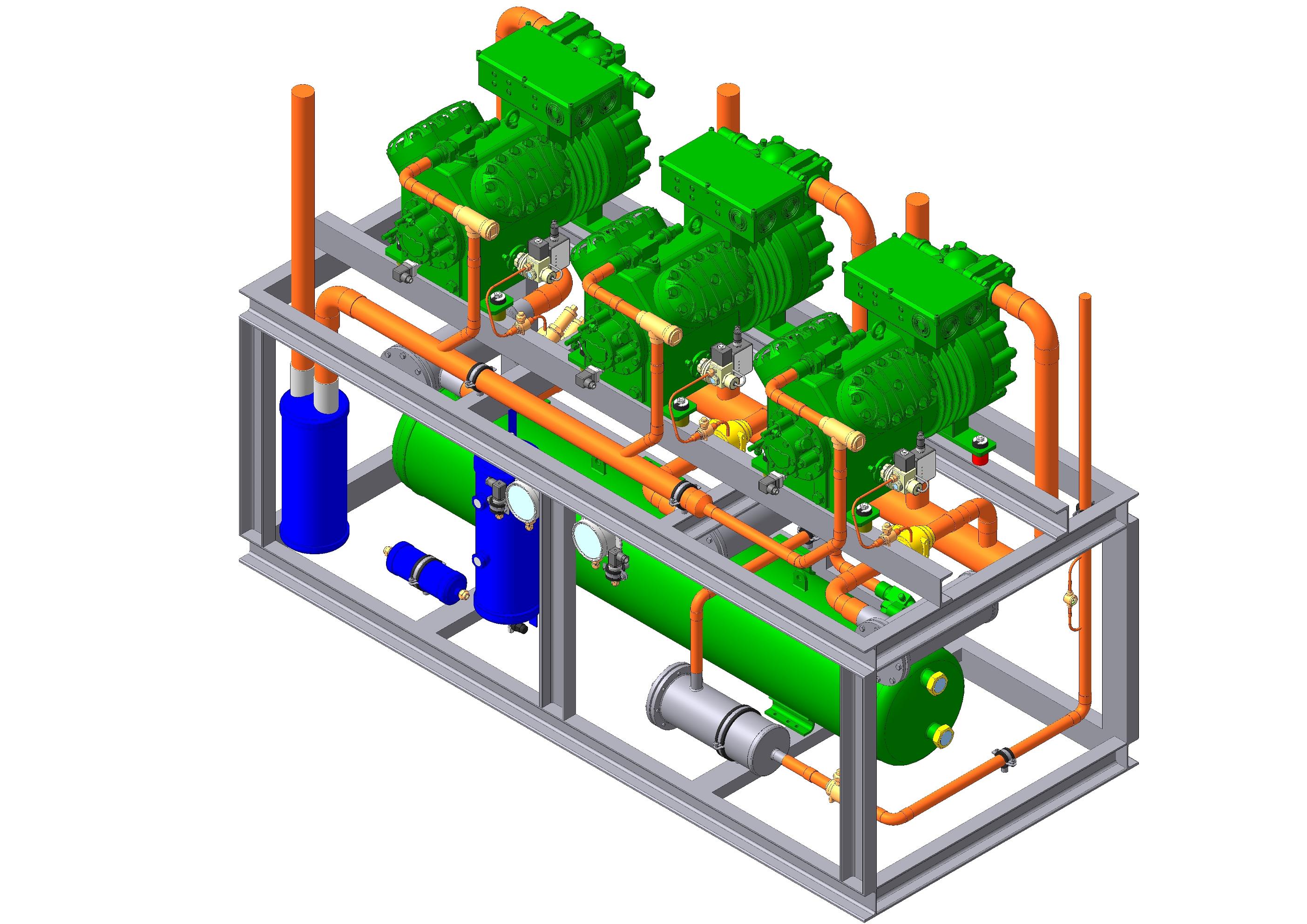

	моя работа

	IP записан

Despereaux Член клуба Холодильщик Отсутствует Инженер ХС Сообщений: 458 Местоположение: Москва Зарегистрирован: 06.02.2009 Пол:	Re: 3D моделирование Ответ #3 - 19.03.2010 :: 06:36:34	Функции поста	Печать
	По агрегату: виброгасители не помешали бы... По программе: десятую версию (полную) по прежнему надо "ломать" хитрым ключом?-или Вы пользуетесь Лайт версией? Почему спрашиваю - Компас нравиться гораздо больше Автокада, но поскольку во многих фирмах "по привычке" стоит Cad, с компасом не общался после 7-й версии....

	Киса, скажите мне как художник - художнику: вы рисовать умеете? (с)
	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #4 - 19.03.2010 :: 06:40:53	Функции поста	Печать

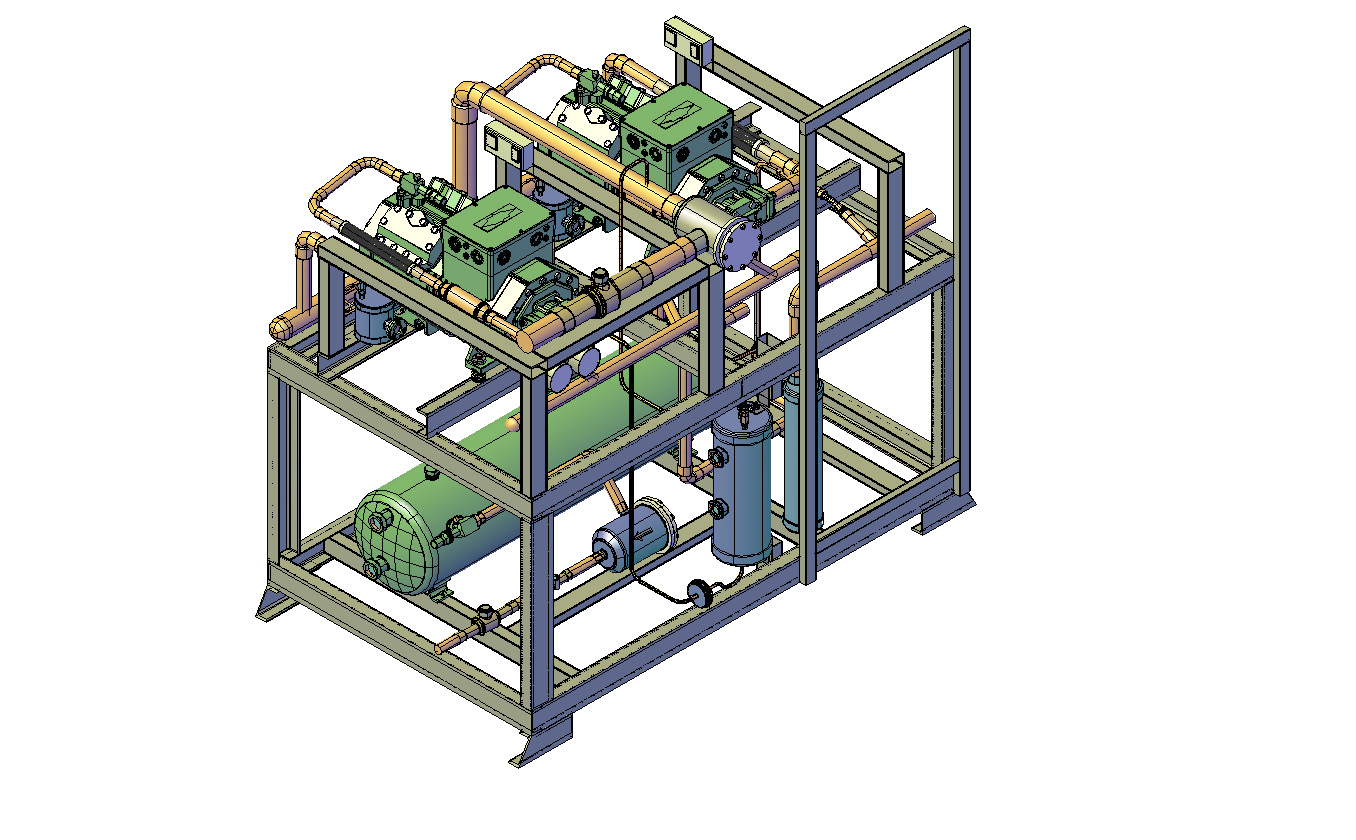

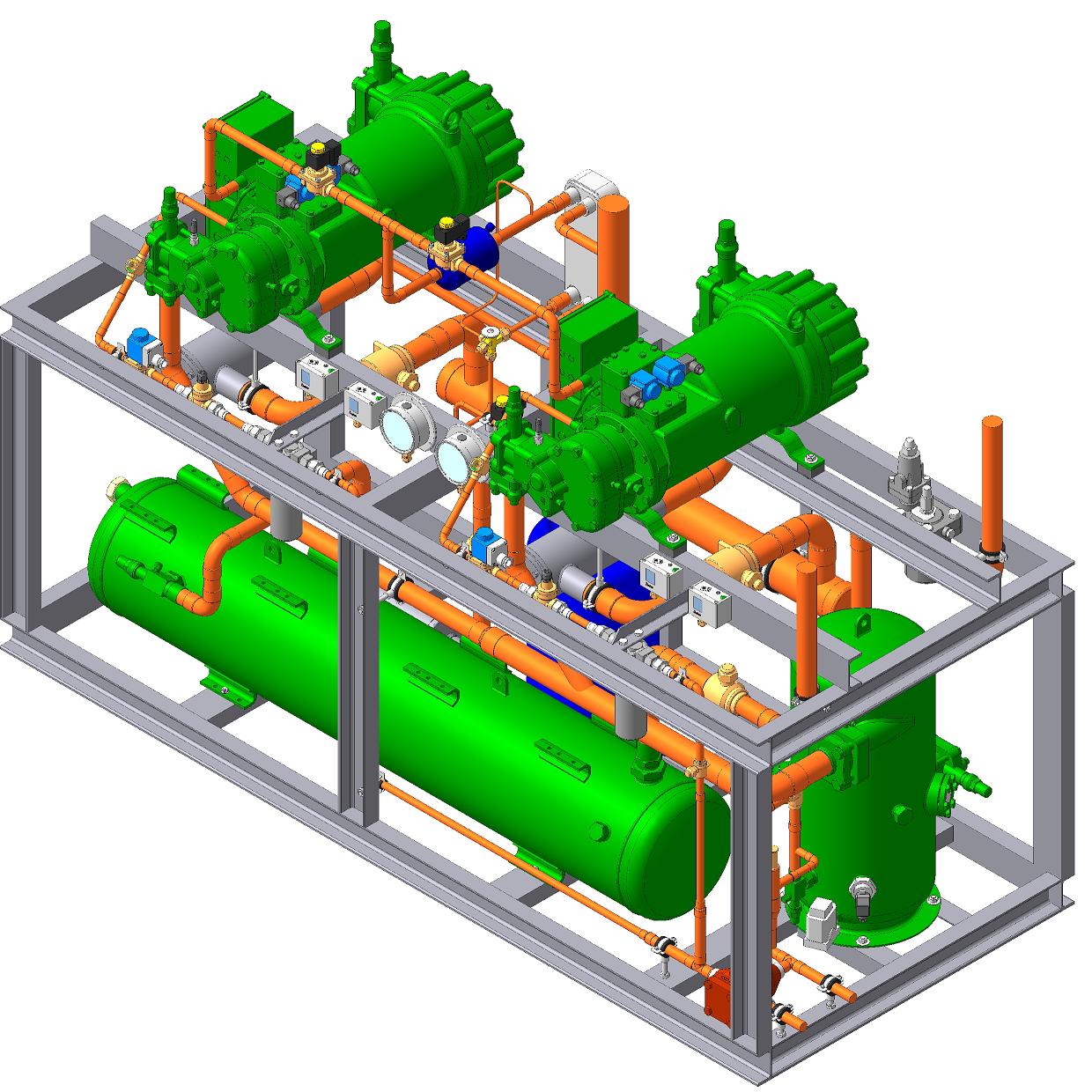

	вот еще

	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #5 - 19.03.2010 :: 06:45:01	Функции поста	Печать
	Автокад не могу освоить хоть и русифицирован но не наш менталитет

	Лужу, паяю, ЭВМ поламаю.
	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: 3D моделирование Ответ #6 - 19.03.2010 :: 06:56:31	Функции поста	Печать
	Компас позволяет переконвертировать файлы в автокад? Вроде там возможность такая была? Тоже бы интересно было посмотреть.


	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #7 - 19.03.2010 :: 06:59:56	Функции поста	Печать
	В компасе есть импорт и экспорт файлов из других CAD программ

	Лужу, паяю, ЭВМ поламаю.
	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #8 - 19.03.2010 :: 07:07:41	Функции поста	Печать
	При сборке и монтаже надо помнить о тех кто будет долгие годы обслуживать или е..ться и вспоминать творцов! У меня был случай. Два вентиля Ду100 между маховиками ~8мм зажал мизинец аж сконца закапало сразу вспомнил "добрым" словом монтажников.

	Лужу, паяю, ЭВМ поламаю.
	IP записан

Despereaux Член клуба Холодильщик Отсутствует Инженер ХС Сообщений: 458 Местоположение: Москва Зарегистрирован: 06.02.2009 Пол:	Re: 3D моделирование Ответ #9 - 19.03.2010 :: 10:57:21	Функции поста	Печать
	Михалап писал(а) 19.03.2010 :: 06:43:01: Лайт сборок не делает, вибовстаки не нужны Bitez разрешает монтировать компрессор жестко на раму я имел ввиду на трубах...анаконды которые...вечно с ними путаница.... трубы или должны иметь "свободу" в трех плоскостях или ставьте анаконду(не люблю это определение) И на счёт удобства доступа при обслуге....фильтры на винтах на вашем чертеже занимают не самое удобное место для замены вставок.... и с экономайзером я не совсем догнал - он общий для двух компрессоров или работает на один из компрессоров? P.S. Так что там со "взломом" программы?
	« Последняя редакция: 19.03.2010 :: 10:58:08 - Despereaux »
	Киса, скажите мне как художник - художнику: вы рисовать умеете? (с)
	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #10 - 19.03.2010 :: 11:24:52	Функции поста	Печать
	К фильтрам доступ один раз в жизни, послемонтажной обкатки и он без проблем все расчитано до милиметра

	IP записан

Despereaux Член клуба Холодильщик Отсутствует Инженер ХС Сообщений: 458 Местоположение: Москва Зарегистрирован: 06.02.2009 Пол:	Re: 3D моделирование Ответ #11 - 19.03.2010 :: 11:48:48	Функции поста	Печать
	Михалап писал(а) 19.03.2010 :: 11:43:41: CrЯk это не хорошо, хотя если бы не пиратские сборки Винды Биллу не было бы места вна Руси Кряк это не просто нехорошо, это противозаконно. О.К. вопрос некорректен, снят.

	Киса, скажите мне как художник - художнику: вы рисовать умеете? (с)
	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #12 - 19.03.2010 :: 11:50:30	Функции поста	Печать
	Кто ищет тот всегда найдет

	Лужу, паяю, ЭВМ поламаю.
	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #13 - 19.03.2010 :: 11:58:09	Функции поста	Печать

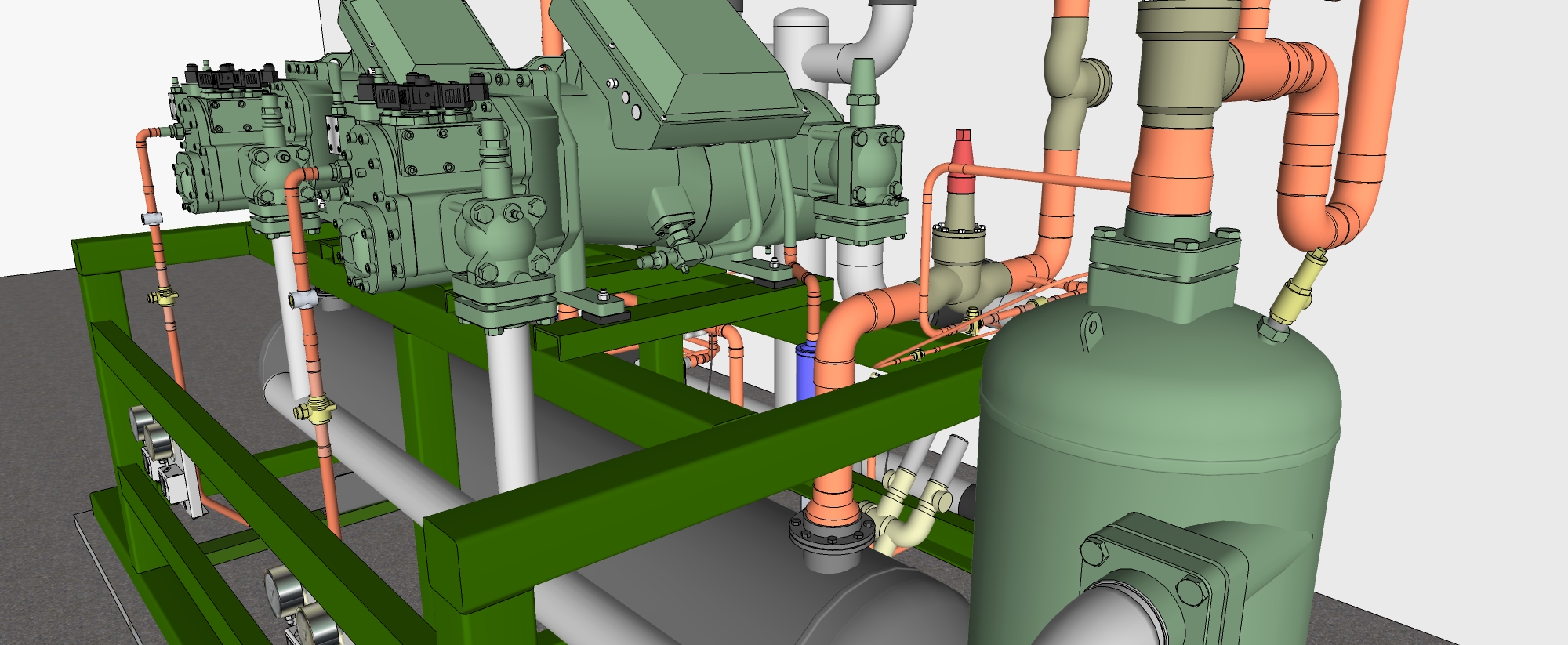

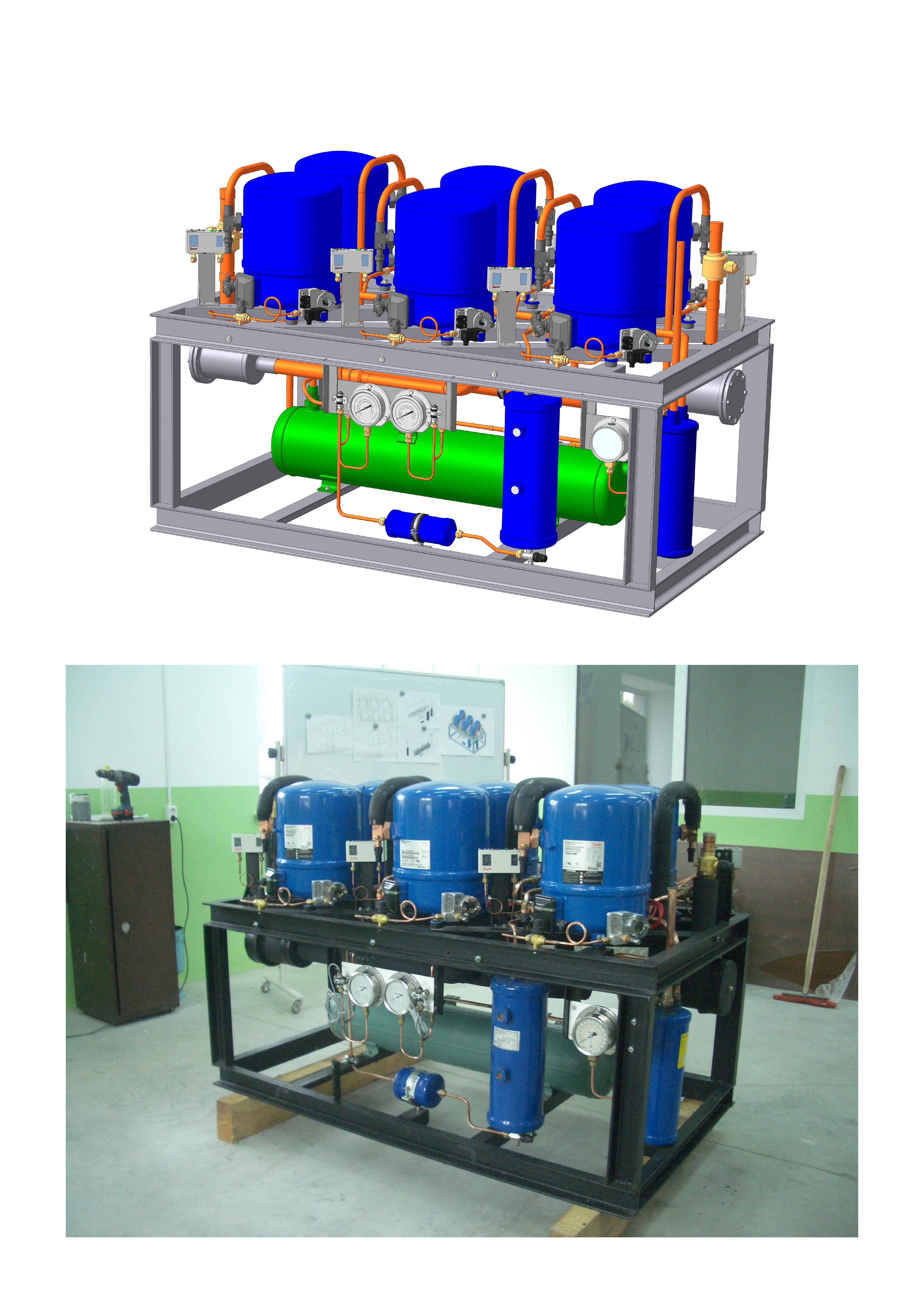

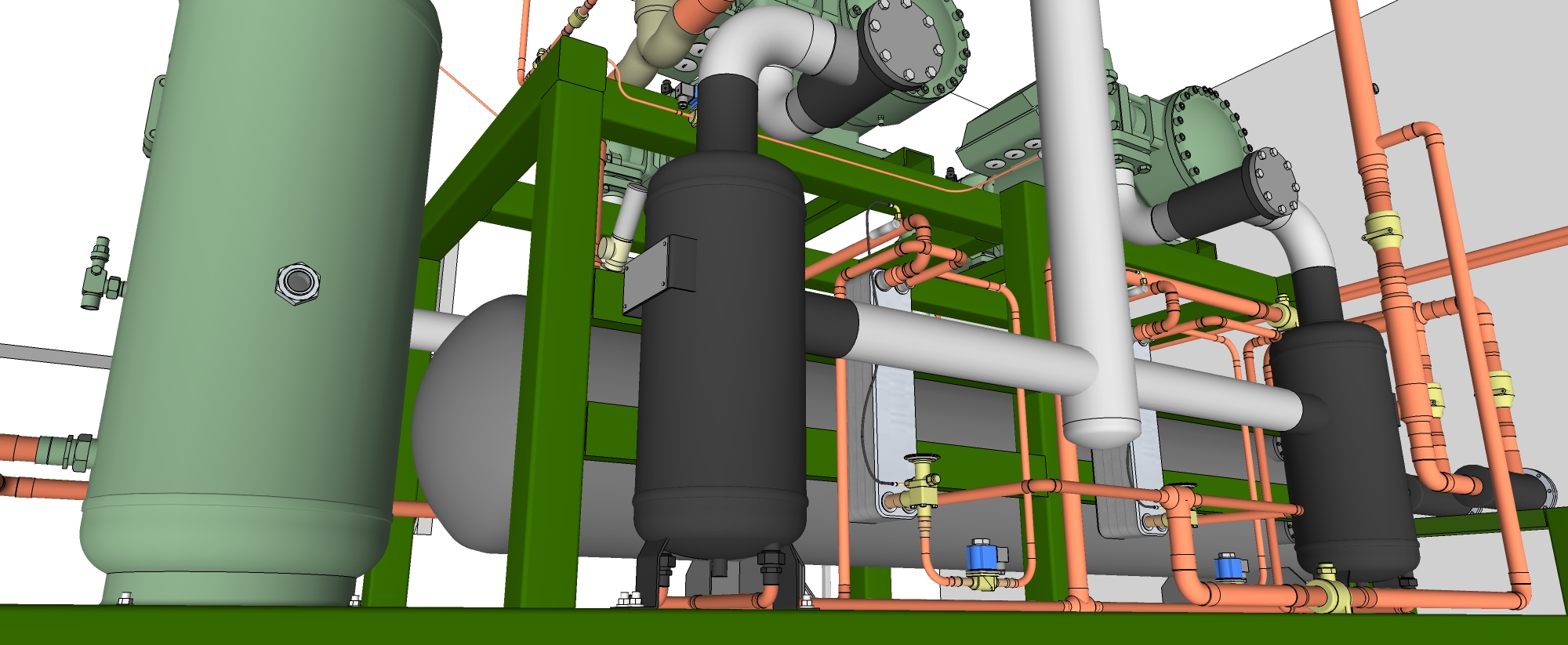

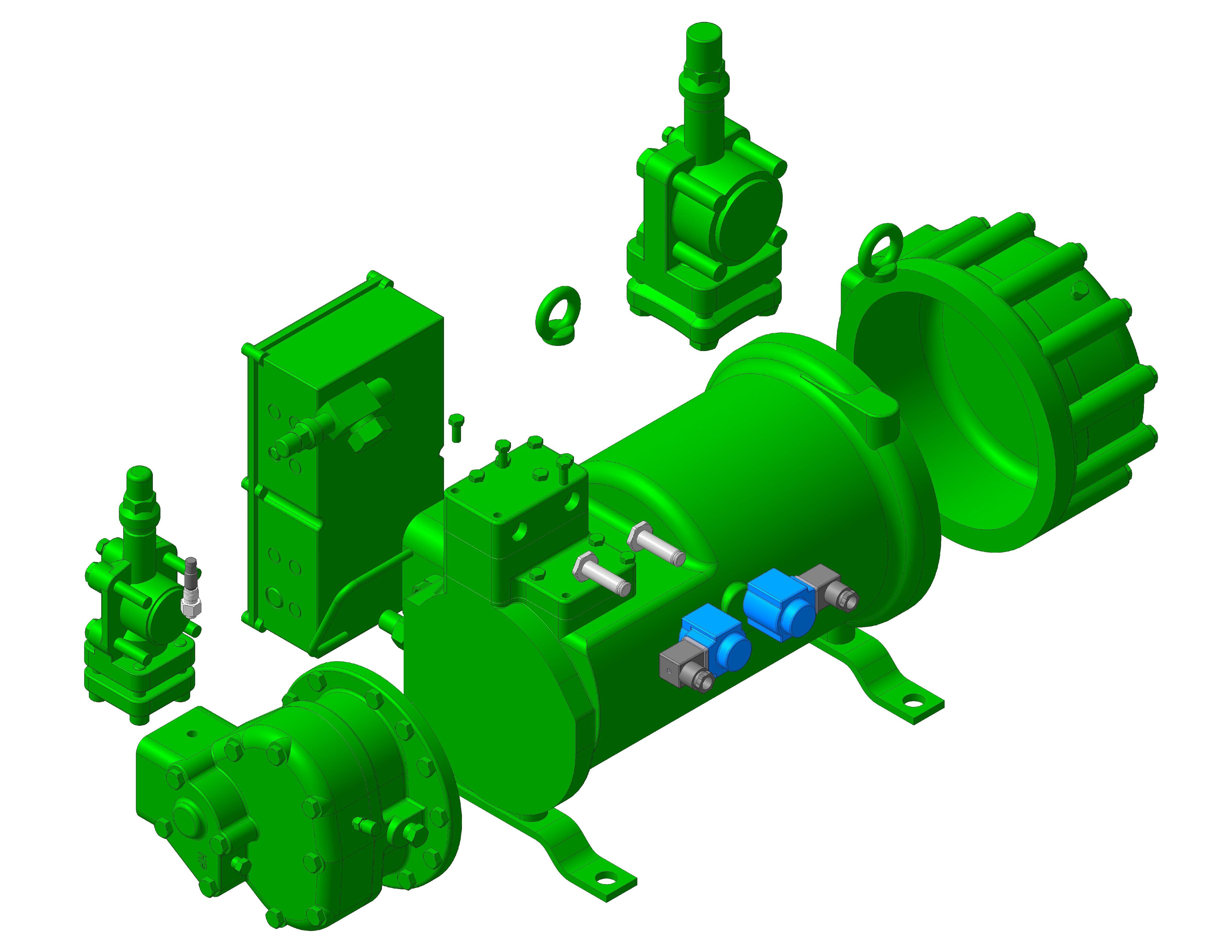

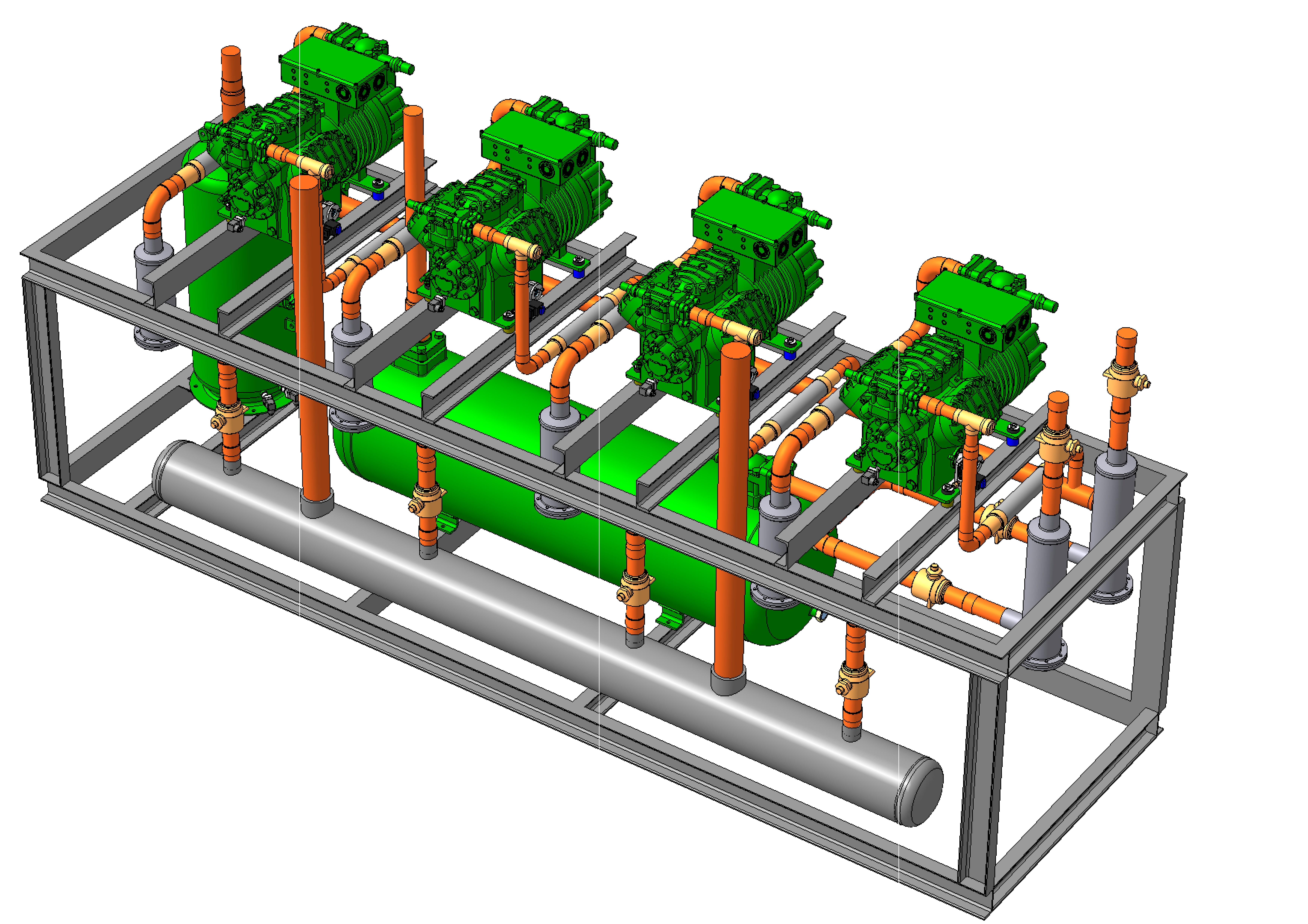

	Моделирование

	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #14 - 19.03.2010 :: 12:00:26	Функции поста	Печать

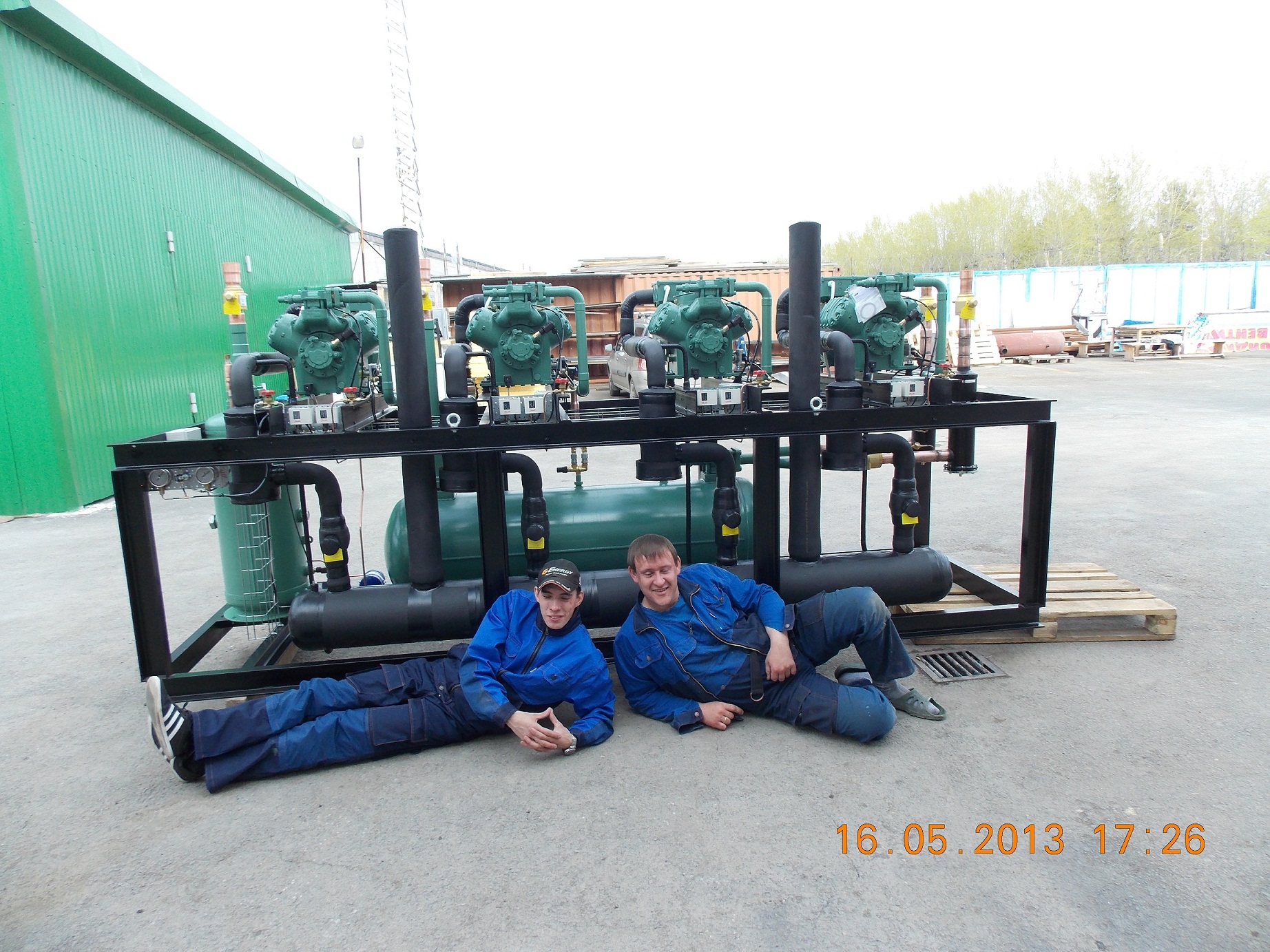

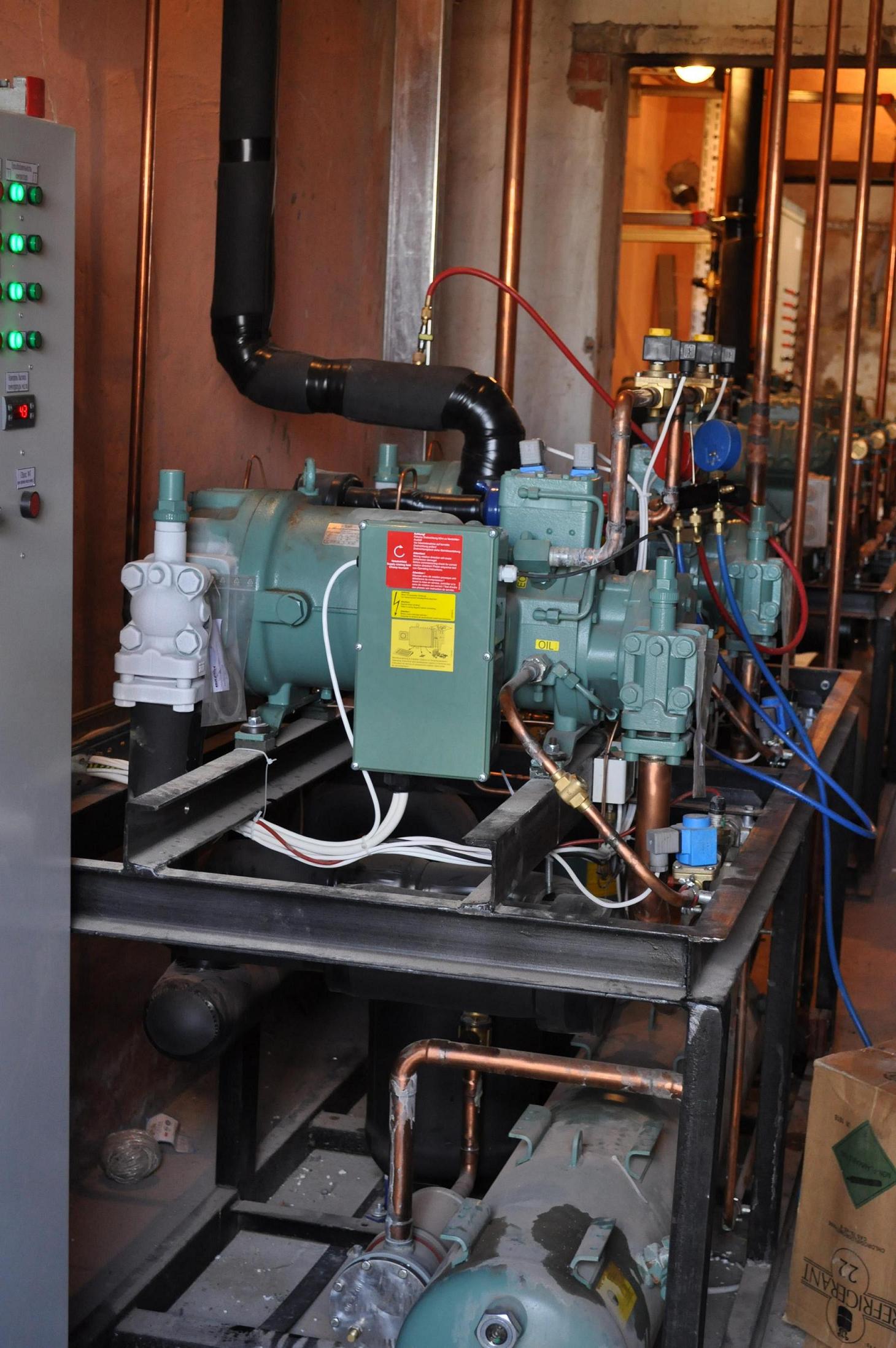

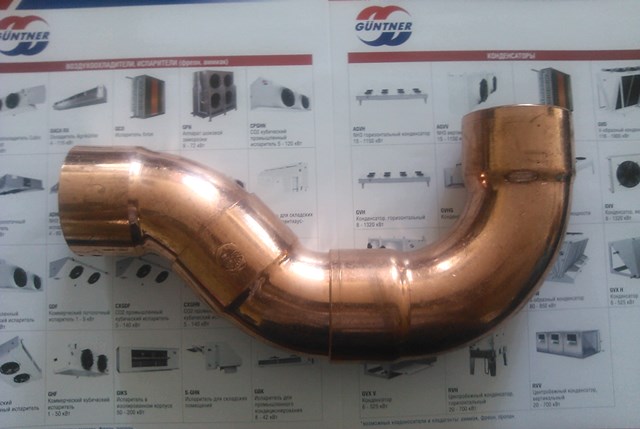

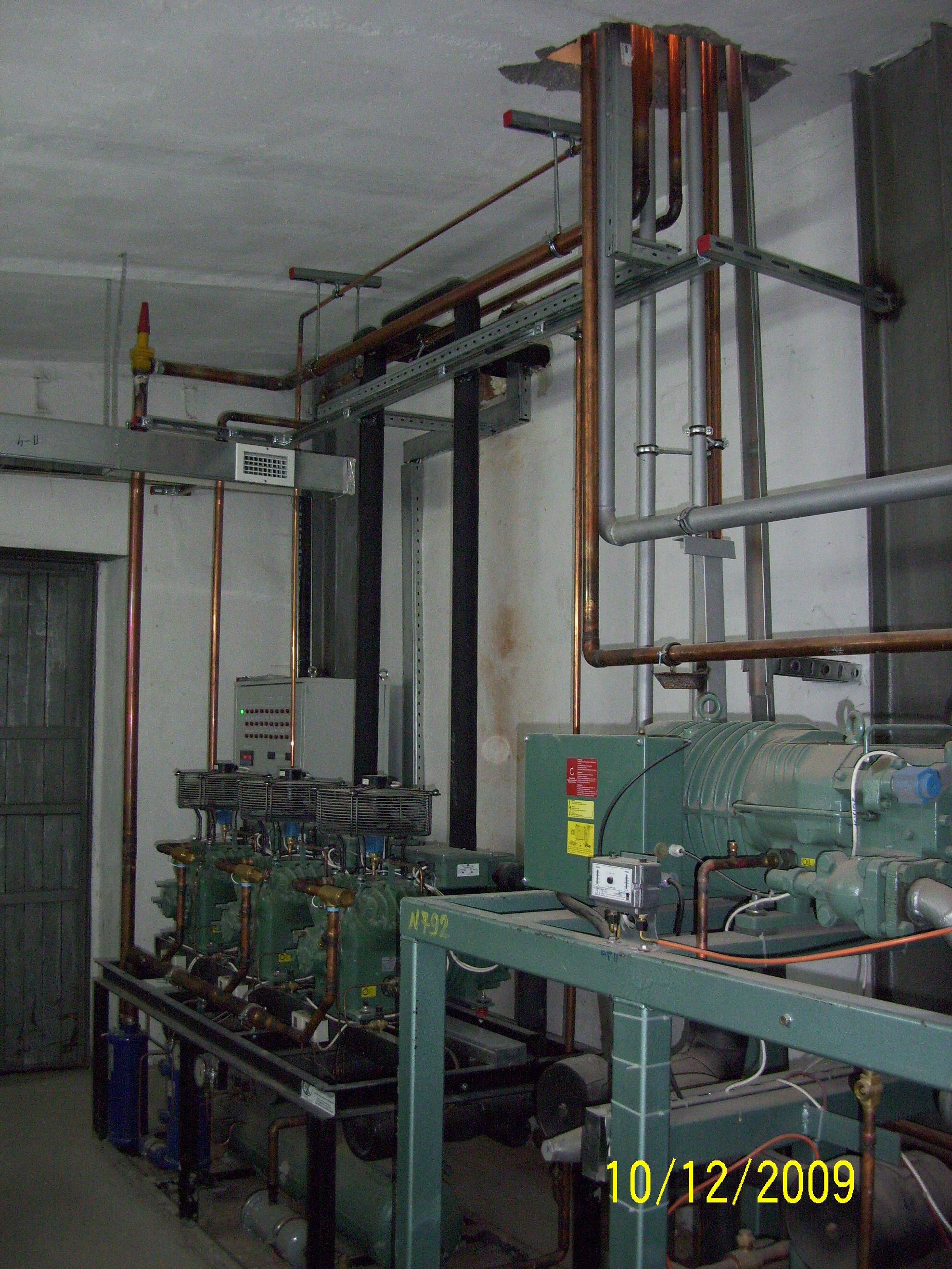

	А это уже в железе

	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #15 - 19.03.2010 :: 12:31:30	Функции поста	Печать
	Кто нибудь еще 3D работает, обменяться опытом, файликами 99,9% деталей ваял своими ручками

	Лужу, паяю, ЭВМ поламаю.
	IP записан

Despereaux Член клуба Холодильщик Отсутствует Инженер ХС Сообщений: 458 Местоположение: Москва Зарегистрирован: 06.02.2009 Пол:	Re: 3D моделирование Ответ #16 - 19.03.2010 :: 12:45:47	Функции поста	Печать
	Чего Вам в жизни не хватает для счастья (каких моделей)?

	Киса, скажите мне как художник - художнику: вы рисовать умеете? (с)
	IP записан

Андрей Экс-Участник	Re: 3D моделирование Ответ #17 - 19.03.2010 :: 17:14:34	Функции поста	Печать
	В компасе не работал не разу! Сейчас попробую установить и посмотреть в действии!


	IP записан

Refмэн Член клуба Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 876 Местоположение: С-Пб Зарегистрирован: 16.02.2008 Пол:	Re: 3D моделирование Ответ #18 - 20.03.2010 :: 17:19:01	Функции поста	Печать
	Наверное не ошибусь если изреку всем известную полушуточную истину: "Новое - это хорошо забытое старое". Еще в ликбезе, а это конец 60-ых годиков, мы чертили схему холодильной установки в АКСОНОМЕТРИИ и конечно в цвете. Поэтому я до сих пор как бы вижу работу холодильной машины трёхцветную. Если появилась такая прога, то это надо только приветствовать. Если подобную схему гидравлики отдать в руки монтажников,то надеюсь им будет гораздо понятней куда чего и зачем.

	"я знаю, что я ничего не знаю"
	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #19 - 20.03.2010 :: 18:13:21	Функции поста	Печать
	институтов не кончал, как смог так изобразил

	IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: 3D моделирование Ответ #20 - 21.03.2010 :: 17:49:14	Функции поста	Печать
	Михалап, показал твои творения монтажнику, тот рыдал, расчувствовавшись. Шедевр. Микеланжело, да что там - Церетели! Сколько времени осваивал прогу? Завидую по-белому.

	В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #21 - 22.03.2010 :: 03:14:31	Функции поста	Печать
	Благодарю iscander за добрые слова. С комапасом познакомился где-то 2004-2005, до него пытался в автокаде. А компасом более плотно стал пользоваться года 1,5-2 когда фирма приподнялась и шеф посадил в конторе и отодвинул меня от сборки и монтажей. Теперь делаю детальки потом 3Dсборки далее 2D рабочие чертежи и на сборку в железе.
	« Последняя редакция: 27.12.2010 :: 19:47:35 - Михалап-аль-Бабай »
	Лужу, паяю, ЭВМ поламаю.
	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: 3D моделирование Ответ #22 - 22.03.2010 :: 06:54:37	Функции поста	Печать

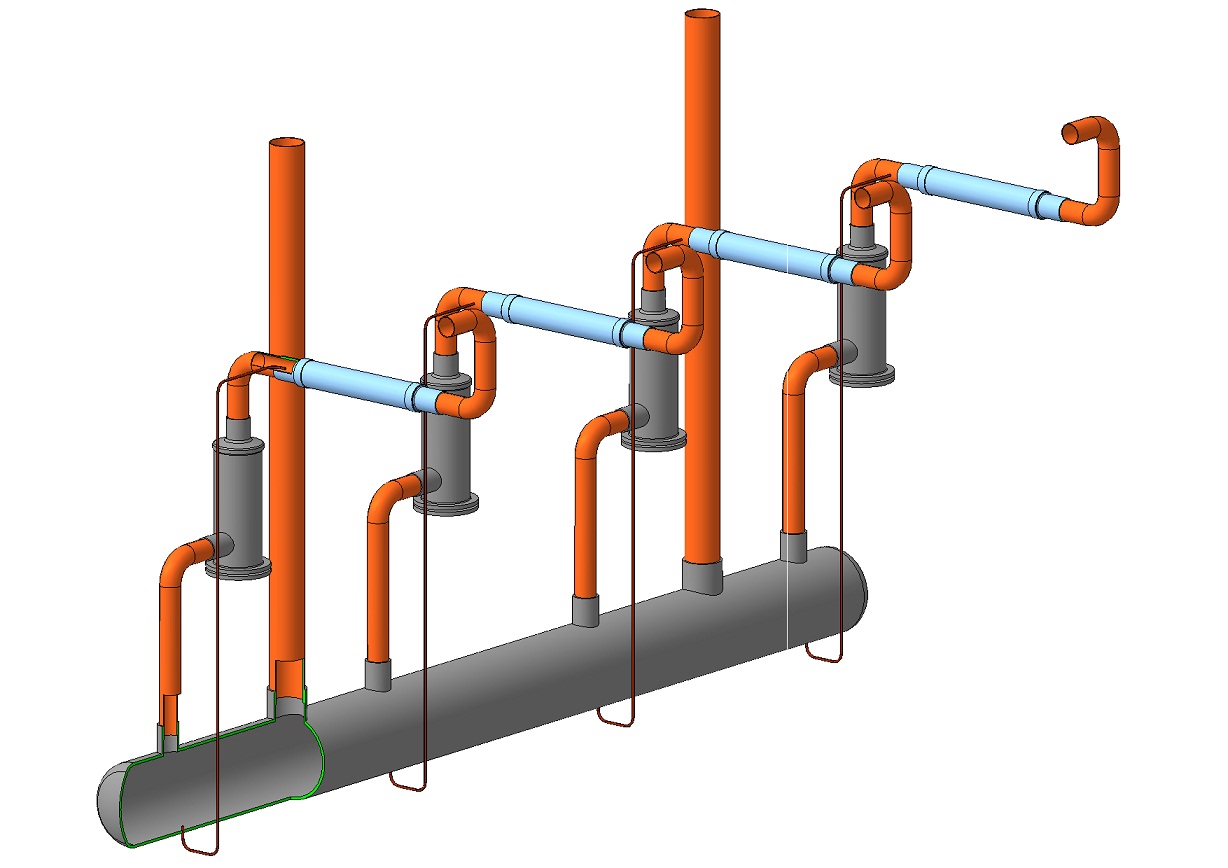

	Михалап, а можно поподробнее о применении одного зкономайзера с одним ТРВ на два компрессора, откуда такая информация, или это Ваша разработка? Это уже в "железе", то как работает? Нюансы?

	Печатаю одним пальцем
	Skype/VoIP IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #23 - 22.03.2010 :: 07:03:48	Функции поста	Печать
	Сам изобрел велосипед. На сегодняйший день ведется монтаж. Поначалу решил кто первый встал того и тапочки, но можно и оба винта сразу используют. У гансов в мануале на один эко на три винта два ТРВ 66%, 33% правда это увидел после сборки агрегата, поэтому и есть ласипед.
	« Последняя редакция: 22.03.2010 :: 07:05:46 - Михалап »
	Лужу, паяю, ЭВМ поламаю.
	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #24 - 22.03.2010 :: 08:58:52	Функции поста	Печать

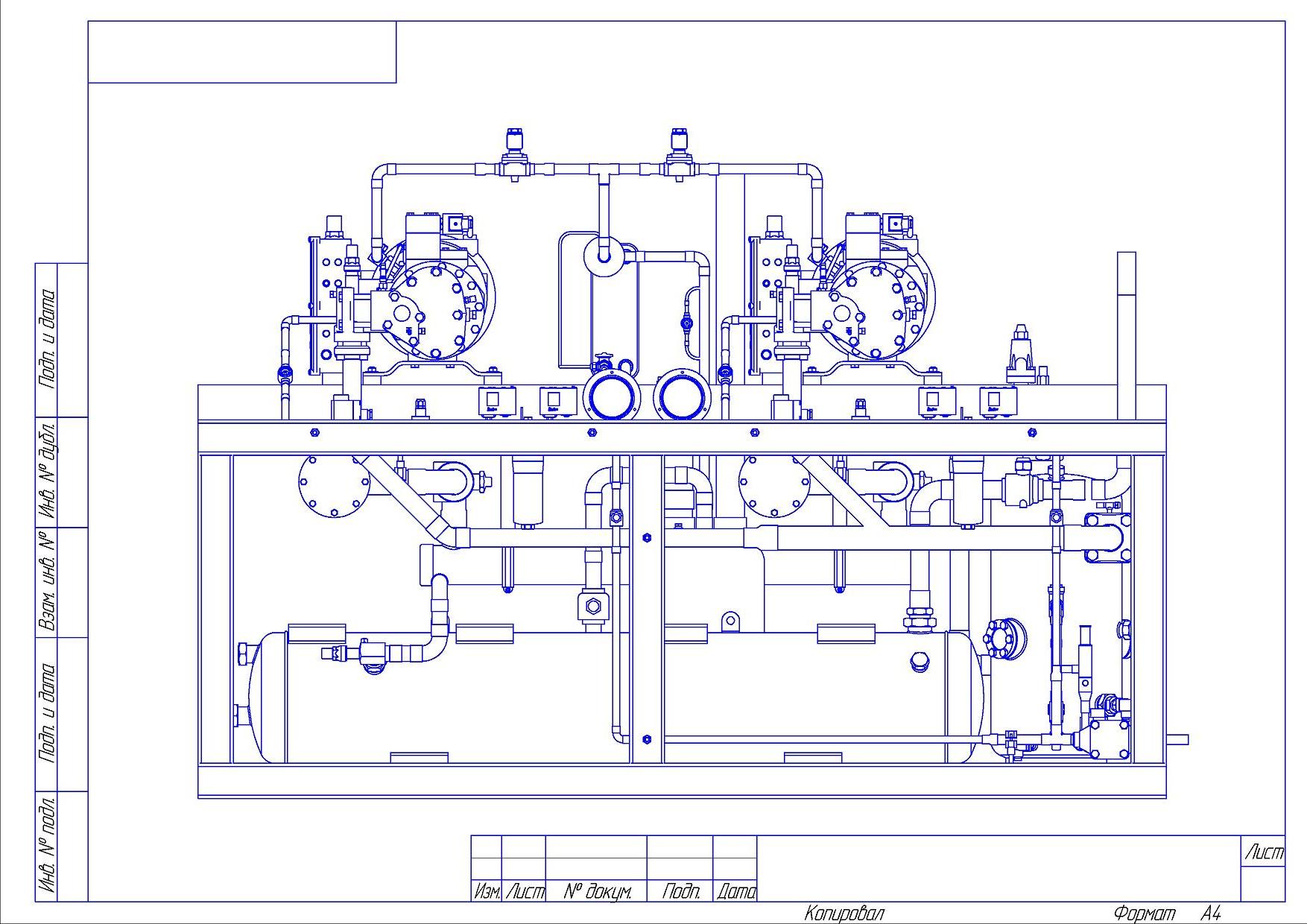

	90% документации подготовленной в автокаде нашими художниками криво открываются в компасе в отличии от документации забугорного происхождения. как я понимаю наши проектировщики могли бы стаким же успехом пользоваться вордом. а мне автокад влом

	Лужу, паяю, ЭВМ поламаю.
	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #25 - 22.03.2010 :: 09:15:19	Функции поста	Печать
	Михалап, Вы проектируете только агрегаты или камеры тоже? Просто ищу программу для проектирования, чтобы автоматом считал спецификации. Когда я проектировал отопление, то у нас использовалась программа CadDy. Трехмерное проектирование, автоматическая изометрия, вывод спецификаций. Задумка хорошая но реализация не особо, поскольку программа была под MS-Dos. Вот и ищу нечто подобное, но не особо мудреное. Видел однажды программу 3D-Энерготехника но она тоже идет как дополнение к Автокаду только не разобрался как там добавлять в базу элементы.

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #26 - 22.03.2010 :: 09:34:05	Функции поста	Печать
	Михалап писал(а) 22.03.2010 :: 09:25:48: а ломаный автокад в любой проектной шараге. Вот когда работал по теплотехнике, то многие заказчики просили еще и чертежи в электронном виде. И не у всех был "Компас". Из "Компаса" в "Автокад" чертежи корректно экспортируются?

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #27 - 22.03.2010 :: 09:40:33	Функции поста	Печать
	корректно

	Лужу, паяю, ЭВМ поламаю.
	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #28 - 01.04.2010 :: 04:18:07	Функции поста	Печать

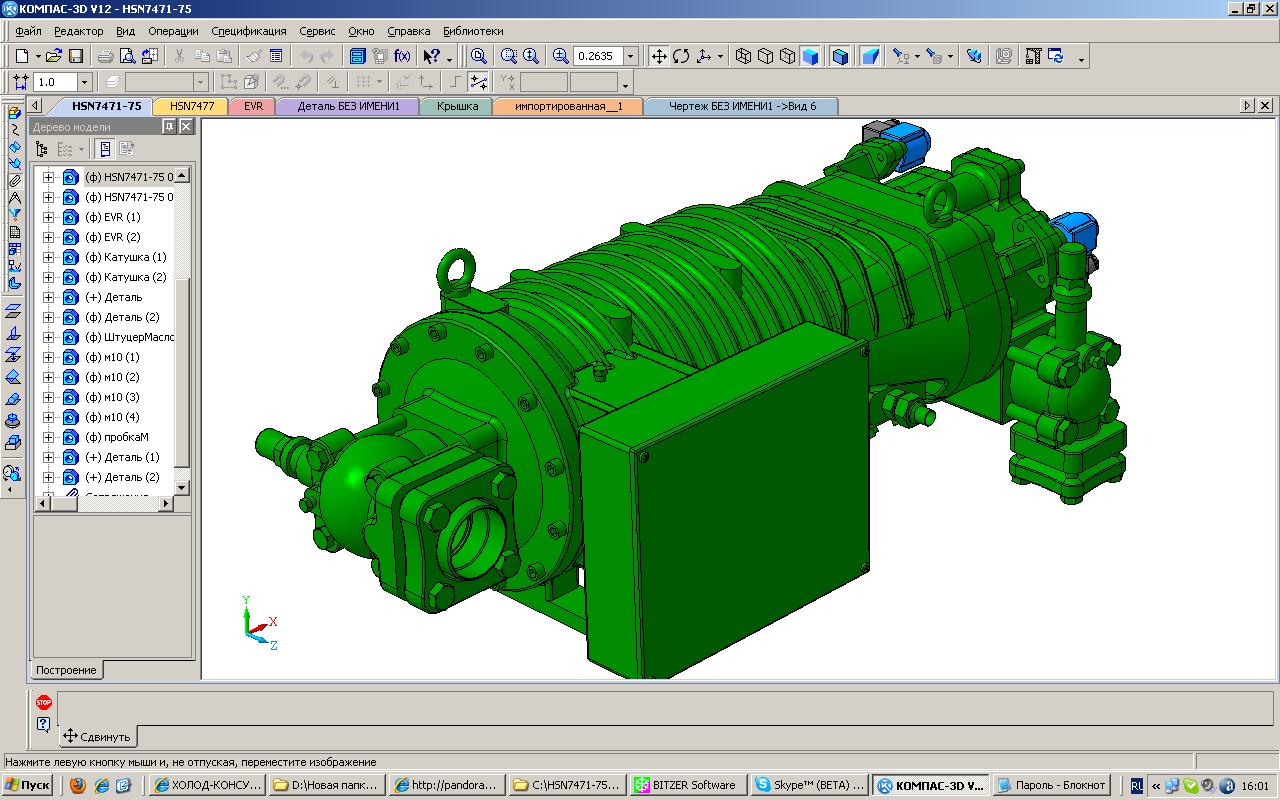

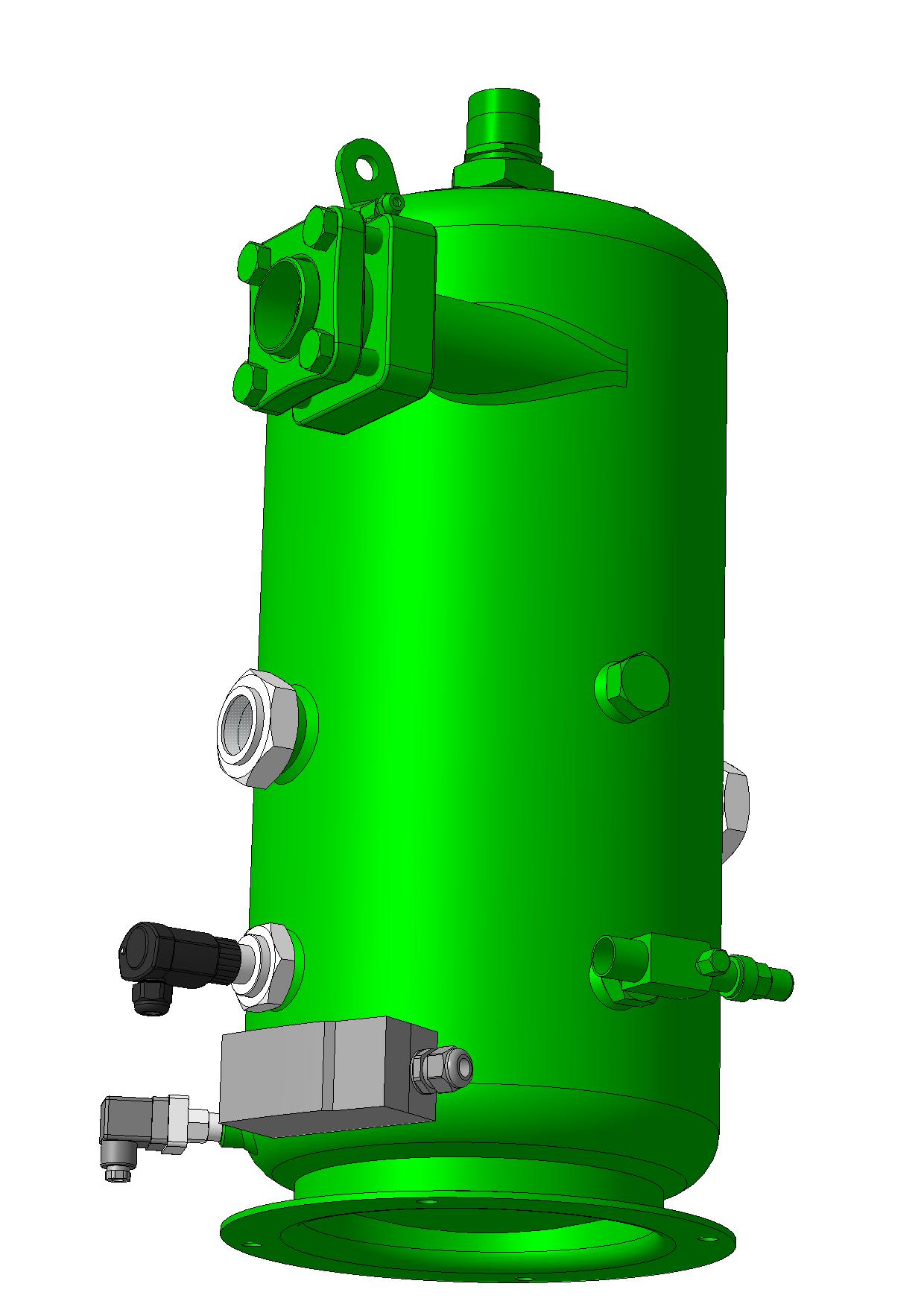

	Регулятор масла Alco. просмотр через прогу eDrawings.

	OM3-CUA.zip ( 163 KB \| 3 Загрузки ) Лужу, паяю, ЭВМ поламаю.
	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #29 - 01.04.2010 :: 04:27:57	Функции поста	Печать
	прога здесь http://www.f1cd.ru/soft/base/e/edrawings/edrawings_2009_sp03_930135/eDrawingsEng...

	Лужу, паяю, ЭВМ поламаю.
	IP записан

Александер Малоактивный пользователь Отсутствует Сообщений: 18 Зарегистрирован: 12.04.2010	Re: 3D моделирование Ответ #30 - 12.04.2010 :: 09:43:09	Функции поста	Печать
	Хочется крепко пожать руку, Вам Михалап! для меня - человека далёкого от компаса, такие модели - просто разрыв мозга. сам проектирую в 3D Auto CAD, занимаюсь только с пол года. на вырисовывание шестёрки битцера уходит ок 2-х дней, а сколько дней требуется Вам в компасе? Буду рад обмениваться опытом проектирования

	IP записан

Дед ЗаМороз Активный пользователь Отсутствует Сообщений: 61 Местоположение: Северный полюс Зарегистрирован: 01.12.2008 Пол:	Re: 3D моделирование Ответ #31 - 14.04.2010 :: 12:56:22	Функции поста	Печать
	Александер писал(а) 14.04.2010 :: 06:15:20: а как с этими step файлами обращаться? AutoCAD не спешит их распознавать Я загоняю step файлы сначала в SolidWorks, а уже оттуда их перегоняю в Автокад. Напрямую в Автокад эти файлы не загнать (тоже самое и с форматом iges, в котором идут Копланды).


	IP записан

COLDSTORAGE.RU Малоактивный пользователь Отсутствует Сообщений: 12 Местоположение: МОСКВА Зарегистрирован: 12.04.2010 Пол:	Re: 3D моделирование Ответ #32 - 14.04.2010 :: 15:02:57	Функции поста	Печать

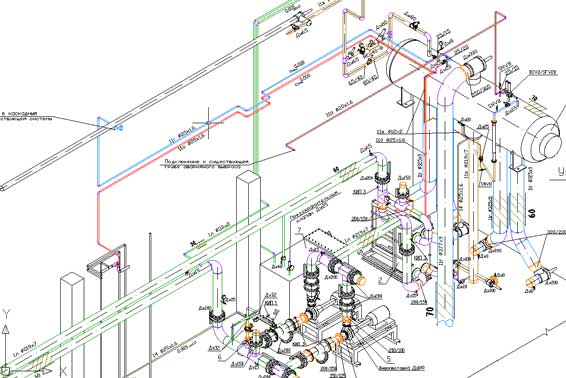

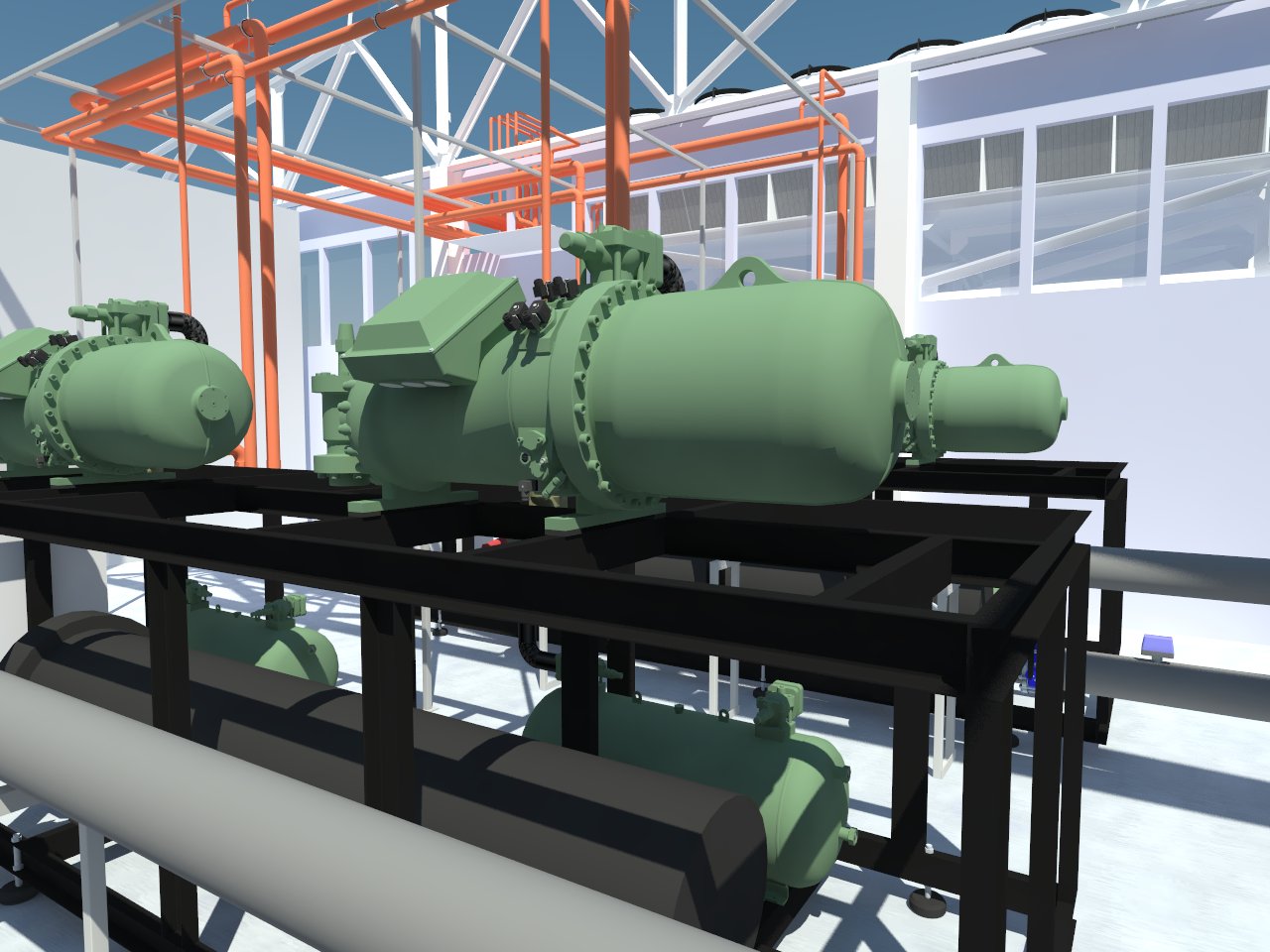

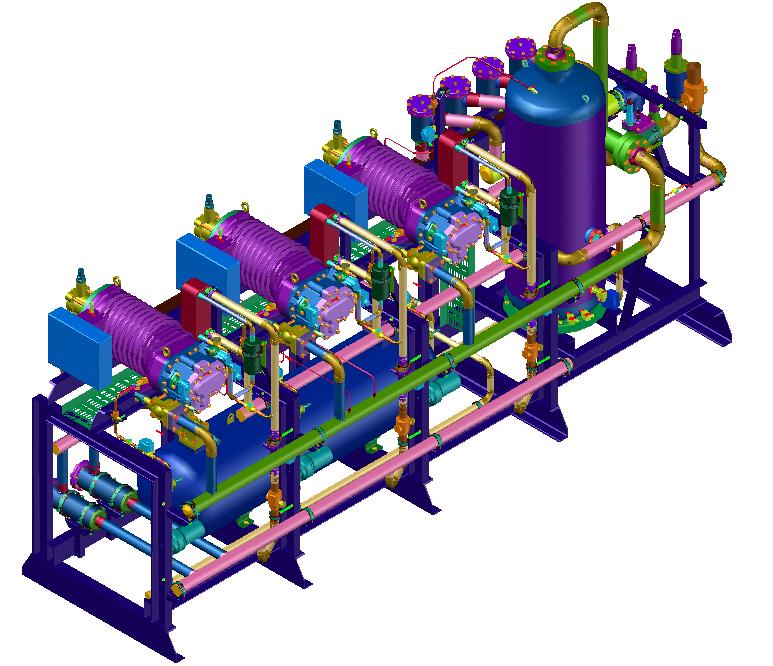

	Балуемся AutoCAD 3D моделированием, но не для сборки холодильных централей, а для проектирования холодильных камер. Удобно очень, а по времени прорисовки занимает столько же как двушка. Узлы сопряжения панелей более удобно прорабатывать, плюс визуально когда клиенту показываешь то очень нравится.


	www IP записан

COLDSTORAGE.RU Малоактивный пользователь Отсутствует Сообщений: 12 Местоположение: МОСКВА Зарегистрирован: 12.04.2010 Пол:	Re: 3D моделирование Ответ #33 - 15.04.2010 :: 14:53:21	Функции поста	Печать
	Despereaux писал(а) 14.04.2010 :: 17:32:45: а можете примерчик какой-нибудь скинуть, посмотреть?....заинтриговали))) СБРОСЬТЕ ЭЛЕКТРОНКУ ПРИШЛЮ КАДОВСКИЙ ФАЙЛ. ТОЛЬКО ЭЛЕКТРОНКА ДОЛЖНА ПРОПУСКАТЬ БОЛЬШИЕ ФАЙЛЫ.
	« Последняя редакция: 15.04.2010 :: 14:55:16 - COLDSTORAGE.RU »

	www IP записан

Андрей Экс-Участник	Re: 3D моделирование Ответ #34 - 15.04.2010 :: 16:15:26	Функции поста	Печать
	Тоже все больше рисую камеры в 3D самому удобнее и понятливей для клиента!


	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #35 - 16.04.2010 :: 13:35:38	Функции поста	Печать

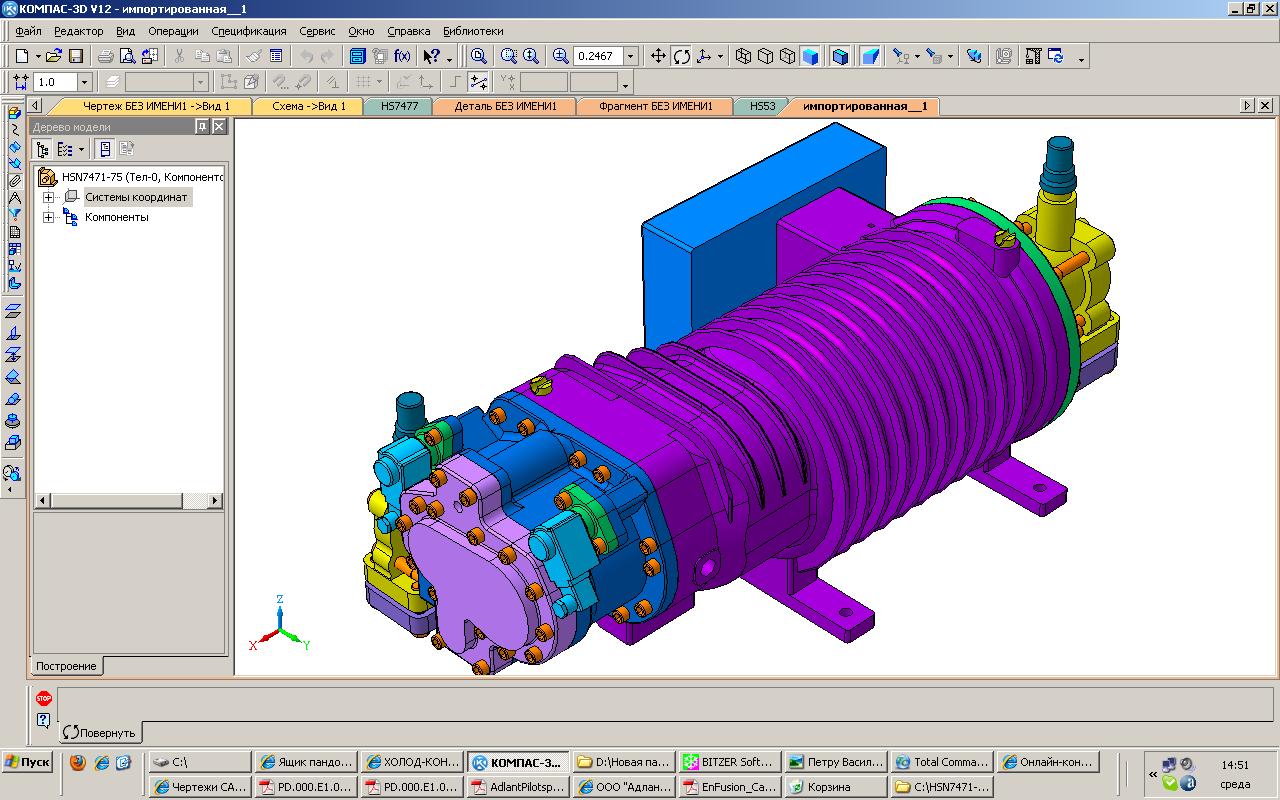

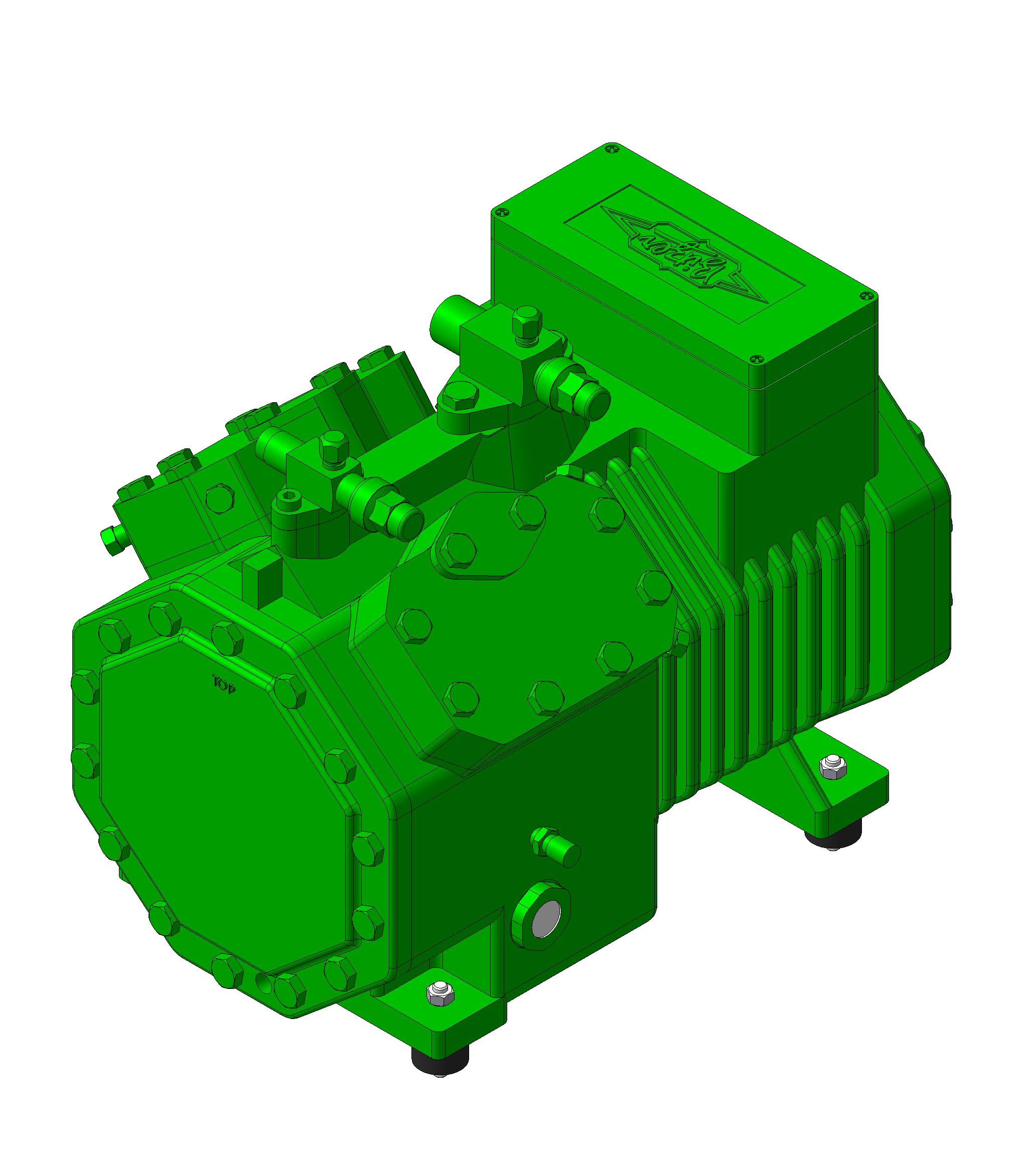

	Александер писал(а) 14.04.2010 :: 06:15:20: а как с этими step файлами обращаться? AutoCAD не спешит их распознавать Компас открывает step без проблем. На сайте битзера брал 2Д из них строил 3Д, а с 3Д моделями у битзера на сайте голо (3-4модели).Арматуру и другие узлы обмеряю и строю.

	Лужу, паяю, ЭВМ поламаю.
	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #36 - 16.04.2010 :: 14:15:11	Функции поста	Печать
	вот так

	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #37 - 16.04.2010 :: 15:22:35	Функции поста	Печать

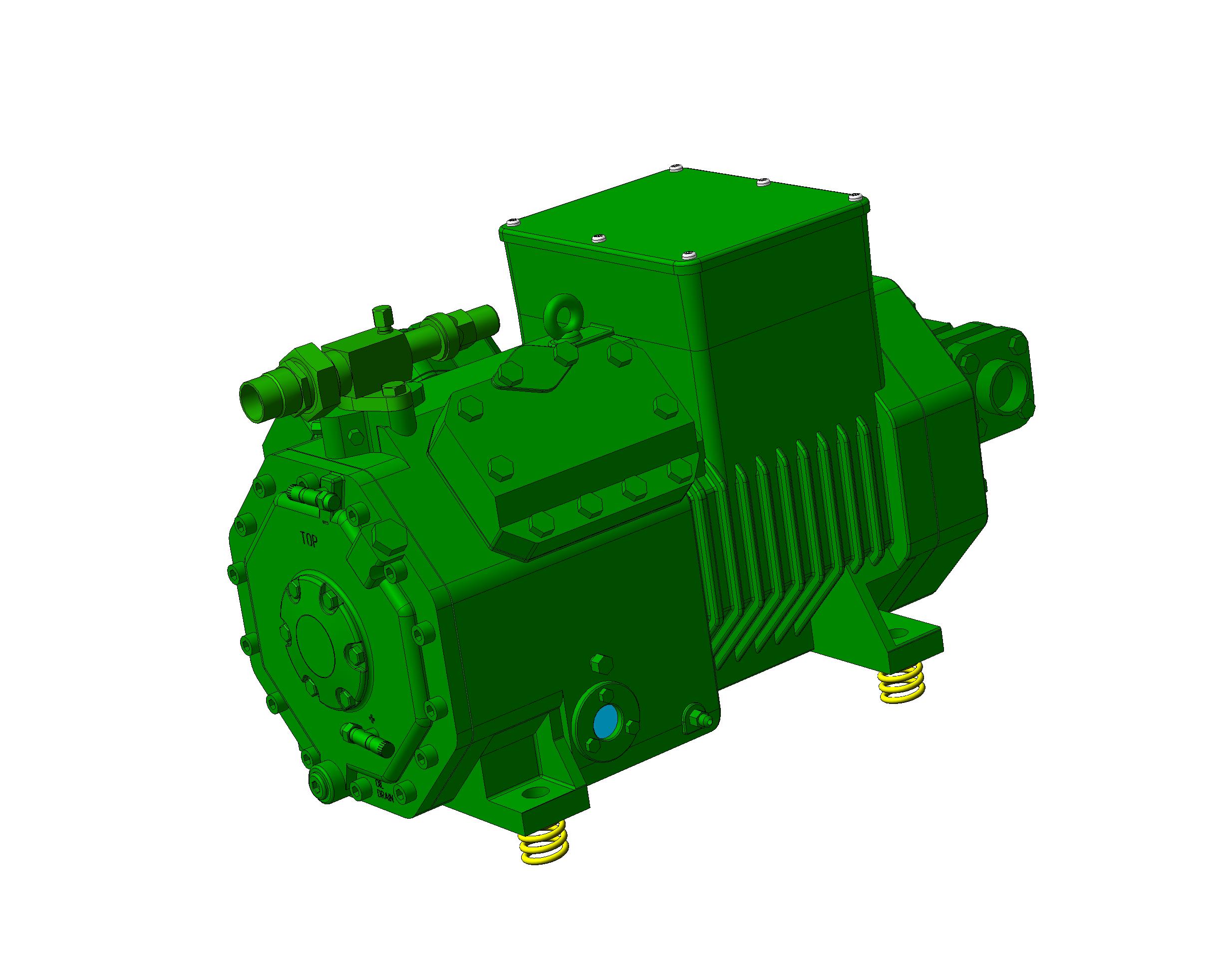

	Александер писал(а) 16.04.2010 :: 14:47:36: я тоже с двухмерок битцера 3D гнал... только вот оказывается там уже 3D модели есть, правда они в step или iges...для меня это мутная тема, работаю с dwg))) пробовал работать в компасе... просто другая программа, всех богов вспомнил пока нарисовал сборочный чертёж, поэтому компрессор в компасе для меня - это что-то на грани фантастики. Вы, Михалап, моделируете по запчастям, по гостам (болтики там) потом в сборку или сразу всё на одном. и сколько времени ушло на шестёрку битцера. если все не так страшно как я думаю, то буду переезжать на компас, потому что прога гораздо продуманней и автоматизированней В начале пробовал делать одной деталью и приблизительно, но по мере освоения Компаса перешёл на сборки. Ведь даже у компрессоров много одинаковых деталей. Теперь стараюсь делать все сточностью до миллиметра, а Компас 3Д очень просто как живьем в слесарке берешь кусок железа отрезаешь лишнее, сверлишь, обтачиваешь, недостающее приклеиваешь и ВОТ готова деталька и так далее. Потом берешь детальки и делаешь СБОРКУ.
	« Последняя редакция: 16.04.2010 :: 15:38:07 - Михалап »
	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #38 - 20.04.2010 :: 02:46:46	Функции поста	Печать

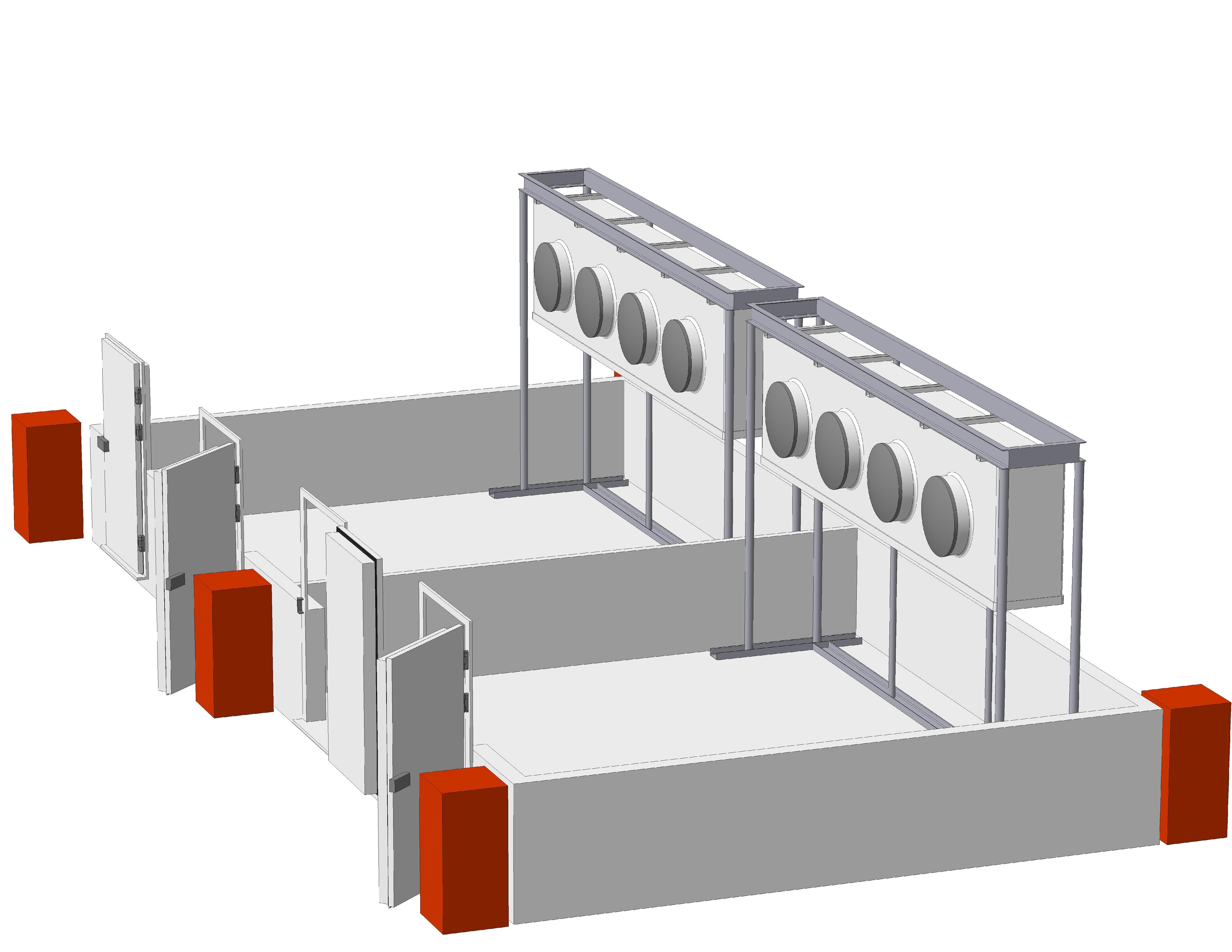

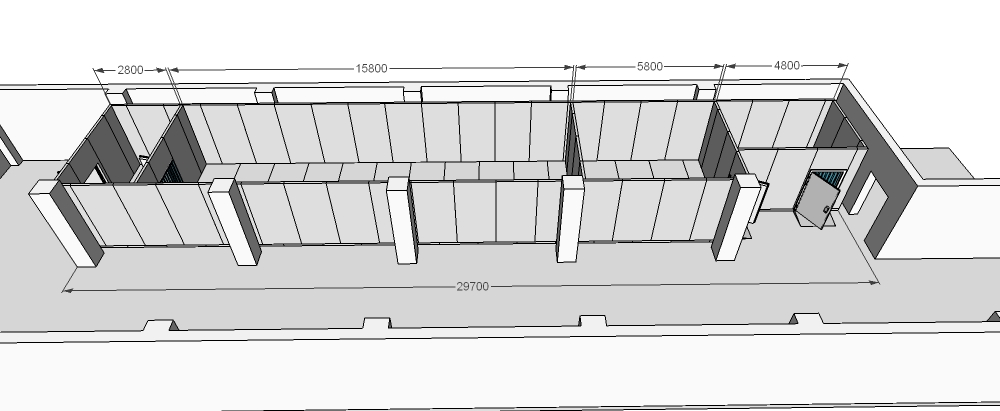

	Вот тоже пробывал делать камеру, надо было впихнуть в существующие стены

	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #39 - 21.04.2010 :: 06:36:56	Функции поста	Печать
	ZiL (Бичижик) писал(а) 20.04.2010 :: 05:03:51: Сегодня искал амортизаторы на крепление стекла витрины. Наткнулся на 3D-модели http://stabilus.cadclick.com/index.asp?la=100 Вдруг кому понадобится... Надобности в амортизаторах нету, но как выложено на сайте модельки во всех мыслимых форматах прелесть. А кто двигает компрессора и комплектующие лохи.

	Лужу, паяю, ЭВМ поламаю.
	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #40 - 21.04.2010 :: 06:44:10	Функции поста	Печать
	surmin писал(а) 20.04.2010 :: 23:22:25: Компас 10 смотри вложение Практически на каждом торренте и в каждой локальной сети можно его найти. На трекере www.rutracker.org (бывший torrents.ru) выложено много версий этой программы, вплоть до 11 версии portable (т.е. не требующей установки)

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Михалап Холодильщик Член клуба Отсутствует Сообщений: 341 Местоположение: Тюмень Зарегистрирован: 18.03.2010	Re: 3D моделирование Ответ #41 - 21.04.2010 :: 11:02:42	Функции поста	Печать
	пусконаладка

	IP записан

Андрей Экс-Участник	Re: 3D моделирование Ответ #42 - 22.04.2010 :: 16:18:22	Функции поста	Печать
	Народ поделитесь чертижами в 3D компрессоров Бок. У меня есть заводские но очень много весят, но прорисовано идиально! Могу скинуть на мыло!Сам не очень давно стал чертить в автокаде( многое еще дается с трудом), с прорисовкой компрессоров мне еще трудно


	IP записан

Klassik Член клуба Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 1698 Местоположение: г. Москва Зарегистрирован: 20.10.2007 Пол:	Re: 3D моделирование Ответ #43 - 23.04.2010 :: 13:51:11	Функции поста	Печать

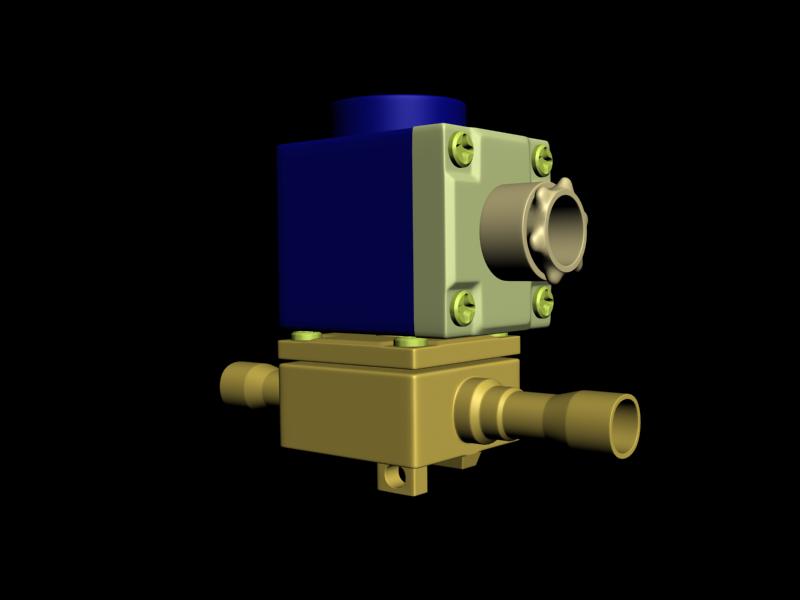

	А вот моя работа, делаю в 3D Max

	EVR_render1.jpg ( 10 KB \| 3 Загрузки ) Работа холодильщика сродни работе разведчика - успехи незаметны, зато о провалах узнают все. Чтобы правильно задать вопрос, нужно знать как минимум половину ответа... www.avk-servise.ru
	www ICQ IP записан

Klassik Член клуба Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 1698 Местоположение: г. Москва Зарегистрирован: 20.10.2007 Пол:	Re: 3D моделирование Ответ #44 - 23.04.2010 :: 13:51:47	Функции поста	Печать
	с другого ракурса

	EVR_render2.jpg ( 14 KB \| 5 Загрузки ) Работа холодильщика сродни работе разведчика - успехи незаметны, зато о провалах узнают все. Чтобы правильно задать вопрос, нужно знать как минимум половину ответа... www.avk-servise.ru
	www ICQ IP записан

Дед ЗаМороз Активный пользователь Отсутствует Сообщений: 61 Местоположение: Северный полюс Зарегистрирован: 01.12.2008 Пол:	Re: 3D моделирование Ответ #45 - 27.04.2010 :: 06:50:10	Функции поста	Печать
	Данфосс выкладывает готовые 3D модельки некоторых комплектующих. Вправде найти их на сайте тяжко... Например: http://www.danfoss.com/businessareas/refrigerationandairconditioning/products/ca...


	IP записан

Katraev Maxim Активный пользователь Отсутствует Сообщений: 22 Местоположение: Санкт-Петербург Зарегистрирован: 28.02.2007 Пол:	Re: 3D моделирование Ответ #46 - 13.05.2010 :: 21:41:44	Функции поста	Печать

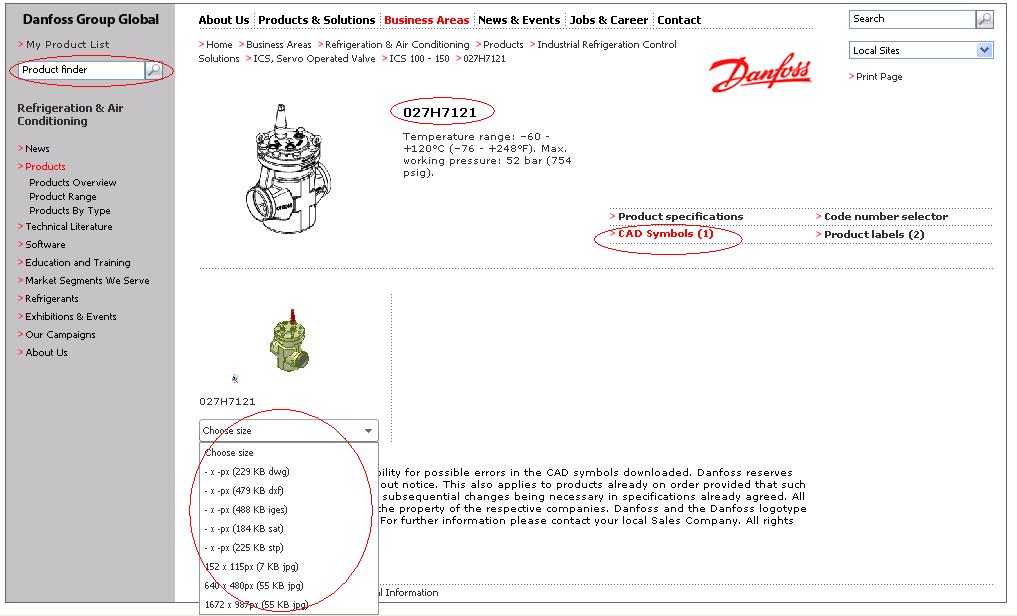

	Можно проще. В поиск (Product Finder) на сайте www.danfoss.com нужно ввести либо название оборудования, либо кодовый номер. После этого получаете доступ к информации об этом продукте, фотографиям, чертежам. Только нужно учитывать, что чертежи привязаны к кодовому номеру.

	Катраев Максим&&ООО "Данфосс" филиал СПб
	IP записан

Chupakabra Активный пользователь Отсутствует Сообщений: 36 Зарегистрирован: 18.05.2010	Re: 3D моделирование Ответ #47 - 18.05.2010 :: 10:06:53	Функции поста	Печать
	У меня есть диск с арматурой Данфосс в 3Д, разные расширения. Я себе в Солид перебрасываю. Только весит много, а интернет у нас в конторе ограничен, можно за неделю весь спалить. На диск точно не хватит.

	Бесплатные проекты домов на сайте: http://hatinka.net.ua/
	www IP записан

Самуритыч Экс-Участник	Re: 3D моделирование Ответ #48 - 18.05.2010 :: 14:18:53	Функции поста	Печать
	пришли диск,я его на торренте раскатаю.


	IP записан

Katraev Maxim Активный пользователь Отсутствует Сообщений: 22 Местоположение: Санкт-Петербург Зарегистрирован: 28.02.2007 Пол:	Re: 3D моделирование Ответ #49 - 18.05.2010 :: 14:45:26	Функции поста	Печать
	Дело в том, что база 3D чертежей постоянно дополняется, поэтому рекомендую добывать их на сайте www.danfoss.com. Только, повторюсь, привязаны они к коду продукта. В поиск (Product Finder) нужно ввести код продукта, тогда станет возможен доступ к чертежам (прикрепл. файл) - это самый короткий путь.

	Danfoss_3D.JPG ( 87 KB \| 8 Загрузки ) Катраев Максим&&ООО "Данфосс" филиал СПб
	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #50 - 25.05.2010 :: 17:45:47	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 24.05.2010 :: 16:44:57: 3D насосов http://wilo.cadprofi.com/ Благодарю

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #51 - 25.05.2010 :: 18:59:03	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 24.05.2010 :: 16:44:57: 3D насосов http://wilo.cadprofi.com/ Ну в таком случае чертежи Grundfos http://net.grundfos.com/Appl/WebCAPS/custom?userid=GMA

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #52 - 12.08.2010 :: 10:01:25	Функции поста	Печать
	Постоянно работаем в 3D, и централи и камеры и иногда даже рабочие чертежи разводки трубопроводов делаем в трехмерке... Накопилась достаточно большая база элементов. Работаем в лицензионном Autodesk Inventor. Туда чертежи Bitzer формата .step легко импортируются.


	IP записан

Александер Малоактивный пользователь Отсутствует Сообщений: 18 Зарегистрирован: 12.04.2010	Re: 3D моделирование Ответ #53 - 12.08.2010 :: 12:08:21	Функции поста	Печать
	Olgerd, а боковские компрессора есть в наработке?


	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #54 - 12.08.2010 :: 12:13:32	Функции поста	Печать
	Есть, но совсем немного, и некоторые модели наспех делались, с соблюдением только габаритов и подсоединительных размеров... Остальные размеры могут не совпадать. Модели есть следующие :HAX4_650-4; HAX34P_255-4; HAX34P_315-4; HAX34P_380-4; HG4_555-4S; HG4_650-4S; HG6_1410-4S; HGX12P_90-4S; HGX22P_190-4; HGX34P_255-4S; HGX34P_380-4.


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #55 - 12.08.2010 :: 12:18:32	Функции поста	Печать
	Olgerd, а боки есть в STEP?

	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #56 - 12.08.2010 :: 12:22:24	Функции поста	Печать
	Михалап-аль-Бабай Все чертежи в DWG, но по-моему в программе есть экспорт в формат step. Импортировать из step в dwg приходится частенько, а вот в обратную сторону ни разу не пробовали.


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #57 - 12.08.2010 :: 12:25:37	Функции поста	Печать
	Беда в том что в компасе DWG некорректно импортируется, а STEP нормально и к автокаду у меня аллергия.
	« Последняя редакция: 12.08.2010 :: 12:26:00 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #58 - 12.08.2010 :: 12:29:55	Функции поста	Печать
	Ну могу завтра попробовать перекинуть в степ... Скажите модельку, которая Вас интересует... Сегодня не хочу конструктора отвлекать, он и так по самое нехочу занят...


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #59 - 12.08.2010 :: 12:39:53	Функции поста	Печать
	Без разницы какой компрессор, мне не плагиат интересен а сам творческий процесс.

	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #60 - 12.08.2010 :: 12:46:19	Функции поста	Печать
	Да я не считаю это плагиатом... Я же не технологию или ноу-хау какое-то передаю... А всего лишь модель, тем более не сильно точную. Я бы и сам взамен какие-нибудь элементы попросил, если у кого есть, потому что чем больше база, тем меньше времени тратится на проектирование.


	IP записан

Александер Малоактивный пользователь Отсутствует Сообщений: 18 Зарегистрирован: 12.04.2010	Re: 3D моделирование Ответ #61 - 12.08.2010 :: 13:41:45	Функции поста	Печать
	Коллеги, подкинте линейку KVR и ORI, желательно в DWG. Olgerd, действительно хотелось бы посмотреть на подход к проетированию компрессоров, если не трудно кинь наиболее прорисованый боковский компр, любой. PS: а у меня аллергия на *step... и ещё на какое-то цветение


	IP записан

Александер Малоактивный пользователь Отсутствует Сообщений: 18 Зарегистрирован: 12.04.2010	Re: 3D моделирование Ответ #62 - 12.08.2010 :: 13:44:30	Функции поста	Печать
	Могу, также поделиться "элементами", наработок много, всё в dwg


	IP записан

Smag Координатор Член клуба Отсутствует Сообщений: 2081 Местоположение: Москва Зарегистрирован: 25.01.2005 Пол:	Re: 3D моделирование Ответ #63 - 12.08.2010 :: 13:57:31	Функции поста	Печать
	Castel в 3D. Формат stp. Есть еще 2D в dwg. Надо?

	Castel3D.zip ( 1978 KB \| 4 Загрузки )
	IP записан

Александер Малоактивный пользователь Отсутствует Сообщений: 18 Зарегистрирован: 12.04.2010	Re: 3D моделирование Ответ #64 - 12.08.2010 :: 14:39:47	Функции поста	Печать
	Smag, спасибо! castel скачал, теберь буду думать что с ним делать, практически не используем, 2D ммм... наверное не надо


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #65 - 13.08.2010 :: 02:46:40	Функции поста	Печать
	Smag спасибо, давай еще, а то сам строил обмеряя штангелем.

	22-ODS.pdf ( 805 KB \| 6 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Smag Координатор Член клуба Отсутствует Сообщений: 2081 Местоположение: Москва Зарегистрирован: 25.01.2005 Пол:	Re: 3D моделирование Ответ #66 - 13.08.2010 :: 05:52:55	Функции поста	Печать
	Даю 2D.

	2D.zip ( 3290 KB \| 4 Загрузки )
	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #67 - 18.08.2010 :: 20:28:56	Функции поста	Печать
	Расстановка в контейнере

	_jpeg.pdf ( 958 KB \| 4 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #68 - 19.08.2010 :: 05:39:16	Функции поста	Печать
	Aik писал(а) 19.08.2010 :: 05:27:03: Михалап-аль-Бабай писал(а) 18.08.2010 :: 20:28:56: Расстановка в контейнере Что-то не хочет открываться Расширение файла попутано, это обычный JPG. Смени и будет счастье

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: 3D моделирование Ответ #69 - 19.08.2010 :: 06:27:25	Функции поста	Печать
	ZiL (Бичижик) писал(а) 19.08.2010 :: 05:39:16: Расширение файла попутано, это обычный JPG. Смени и будет счастье Сменил, получилось!

	Печатаю одним пальцем
	Skype/VoIP IP записан

Александер Малоактивный пользователь Отсутствует Сообщений: 18 Зарегистрирован: 12.04.2010	Re: 3D моделирование Ответ #70 - 26.08.2010 :: 05:36:49	Функции поста	Печать
	Заказчики, наверное, просто кончают от такого чертежа))) автору респект!


	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #71 - 26.08.2010 :: 07:15:39	Функции поста	Печать
	На винтах централька

	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #72 - 26.08.2010 :: 07:28:47	Функции поста	Печать
	Olgerd сам делал?

	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #73 - 26.08.2010 :: 07:51:08	Функции поста	Печать
	Нет... Я уже давно не занимаюсь конструкторской работой...


	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #74 - 26.08.2010 :: 07:52:02	Функции поста	Печать
	Хотя в компоновке принимал непосредственное участие


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #75 - 26.08.2010 :: 09:54:02	Функции поста	Печать
	Сейчас на сборке в железе. Централь 3xNTZ108+3xMTZ064 для магазина: горки, бонеты, витрины, камеры. Оттайка горячим газом (электрическая оттайка как резерв).
	« Последняя редакция: 26.08.2010 :: 10:21:45 - Михалап-аль-Бабай »
	NTZ108_MTZ064.pdf ( 1480 KB \| 4 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #76 - 26.08.2010 :: 13:02:05	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 26.08.2010 :: 09:54:02: Централь 3xNTZ108+3xMTZ064 для магазина: горки, бонеты, витрины, камеры. Оттайка горячим газом (электрическая оттайка как резерв). Pecпект!!! и Красота Цитата: Расстановка в контейнере Галерея: Искусство в холоде. В рамочку и в Музей
	« Последняя редакция: 26.08.2010 :: 13:06:13 - Геннадий »
	Skype/VoIP ICQ IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #77 - 26.08.2010 :: 13:47:32	Функции поста	Печать
	В рамочку рано, надо сначала смонтировать и запустить, перерезать красную ленточку.

	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #78 - 27.08.2010 :: 19:36:27	Функции поста	Печать
	Кто нибудь еще строит в Компасе?

	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Александер Малоактивный пользователь Отсутствует Сообщений: 18 Зарегистрирован: 12.04.2010	Re: 3D моделирование Ответ #79 - 13.09.2010 :: 08:19:25	Функции поста	Печать
	Кто-нибудь прорисовывал компрессор Бок HAX34P-380-4? нужно в DWG для 2008 автокада


	IP записан

Despereaux Член клуба Холодильщик Отсутствует Инженер ХС Сообщений: 458 Местоположение: Москва Зарегистрирован: 06.02.2009 Пол:	Re: 3D моделирование Ответ #80 - 13.09.2010 :: 08:37:21	Функции поста	Печать
	Сдаётся мне тут уже был озвучен ответ: http://holod-konsultant.ru/cgi-bin/yabb/YaBB.pl?num=1268974478/75 Может попробовать спросить у Olgerd ?

	Киса, скажите мне как художник - художнику: вы рисовать умеете? (с)
	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #81 - 13.09.2010 :: 09:04:44	Функции поста	Печать
	Александер писал(а) 13.09.2010 :: 08:19:25: Кто-нибудь прорисовывал компрессор Бок HAX34P-380-4? нужно в DWG для 2008 автокада Давайте мыло - скину...


	IP записан

Самуритыч Экс-Участник	Re: 3D моделирование Ответ #82 - 13.09.2010 :: 16:43:36	Функции поста	Печать
	у нас принято делиться инфой а не кидать её на мыло. такое дело в скором будет строго пресекаться. лови,нам не жалко.

	HGX34P_380.zip ( 1108 KB \| 4 Загрузки )
	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #83 - 14.09.2010 :: 04:54:03	Функции поста	Печать
	Цитата: у нас принято делиться инфой а не кидать её на мыло. такое дело в скором будет строго пресекаться. лови,нам не жалко. Во-первых я бы с удовольствием поделился бы, но все попытки выложить файл сюда не увенчались успехом... Может я чего не так делаю... А во-вторых Вы отправили человеку не ту модель, он просил серию HA...


	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #84 - 14.09.2010 :: 05:15:02	Функции поста	Печать
	В-третьих Вы отправили не 3D модель... А моя очередная попытка выложить файл на сайт так же не удалась... Думаю, что дело в качестве интернета и размерах файла. Так что если кому чего понадобится - пишите в личку...
	« Последняя редакция: 14.09.2010 :: 05:15:59 - Olgerd »

	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: 3D моделирование Ответ #85 - 14.09.2010 :: 05:17:10	Функции поста	Печать
	Olgerd писал(а) 14.09.2010 :: 04:54:03: Во-первых я бы с удовольствием поделился бы, но все попытки выложить файл сюда не увенчались успехом... Может я чего не так делаю... А во-вторых Вы отправили человеку не ту модель, он просил серию HA... Нижняя строка под прикрепляемым файлом: Цитата: Допускаемые типы файлов: JPEG JPG jpg jpeg gif png swf zip rar zip doc xls pdf 3gp Максимальный размер прикрепленного файла: 20480 KB
	« Последняя редакция: 14.09.2010 :: 05:20:00 - БОБР »
	Печатаю одним пальцем
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #86 - 14.09.2010 :: 05:20:58	Функции поста	Печать
	БОБР писал(а) 14.09.2010 :: 05:17:10: Olgerd писал(а) 14.09.2010 :: 04:54:03: [ Во-первых я бы с удовольствием поделился бы, но все попытки выложить файл сюда не увенчались успехом... Может я чего не так делаю... А во-вторых Вы отправили человеку не ту модель, он просил серию HA... Нижняя строка: Цитата: Допускаемые типы файлов: JPEG JPG jpg jpeg gif png swf zip rar zip doc xls pdf 3gp Максимальный размер прикрепленного файла: 20480 KB Да, спасибо, я все это читал... Файл в zip архиве, весом около 4 MB... начинаю отправлять и хром зависает... В опере такая же фигня...


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #87 - 06.10.2010 :: 17:39:18	Функции поста	Печать
	3D модель склада и д.р. http://www.ingenium-company.ru/objects/

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #88 - 07.10.2010 :: 07:35:32	Функции поста	Печать
	Раз, два, три, четыре, пять

	12345_001.jpg ( 8274 KB \| 5 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #89 - 07.10.2010 :: 08:00:25	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 07.10.2010 :: 07:35:32: Раз, два, три, четыре, пять Вот это ты позаморачивался ))) Все тройнички прорисовал и даже надпись "Danfoss" на релюшках нашкарябал, не поленился... Круто!


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #90 - 07.10.2010 :: 08:01:53	Функции поста	Печать
	Нет не от безделия, а скорее фанатизм.
	« Последняя редакция: 08.10.2010 :: 13:26:10 - Геннадий »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #91 - 07.10.2010 :: 08:03:30	Функции поста	Печать
	Александер писал(а) 07.10.2010 :: 07:58:30: ну это передоз... когда прорисовано вплоть до того что можно глядеть в окошко регулятора масла... уж простите, при всём уважении и к работе и к автору, всё это от безделия Ну как сказать, как сказать... У нас конструктор может в случае необходимости нарисовать быстро и условно, но когда нечем заняться - чуть ли не пыль на поверхностях прорисовывает...


	IP записан

Александер Малоактивный пользователь Отсутствует Сообщений: 18 Зарегистрирован: 12.04.2010	Re: 3D моделирование Ответ #92 - 07.10.2010 :: 08:04:22	Функции поста	Печать
	воооо! точно фанатизм!!!... тоже иногда несёт то в лес то по дрова


	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #93 - 07.10.2010 :: 08:20:46	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 07.10.2010 :: 07:35:32: Раз, два, три, четыре, пять На одном манометре нету стрелок А если честно, то респект и уважуха! Сделано красиво и понятно!

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #94 - 07.10.2010 :: 09:20:56	Функции поста	Печать
	Александер писал(а) 07.10.2010 :: 07:58:30: ну это передоз... когда прорисовано вплоть до того что можно глядеть в окошко регулятора масла... уж простите, при всём уважении и к работе и к автору, всё это от безделия Ну это же не каждый раз вырисовывать. Один раз сделал модель и пользуй сколько душе угодно

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #95 - 07.10.2010 :: 09:45:35	Функции поста	Печать
	Геннадий писал(а) 07.10.2010 :: 09:00:32: Так все изобретения от лени и безделья... Занятым некогда Жизнь улучшать Прорисовываю детально чтобы наши луноходы (рабочие зомбированные на потребление, а не на творение) меньше косяков напороли, на заднем плане фото стоит ученическая доска. Накосячат, спрашиваешь : -не знаю само криво получилось, сама резьба сорвалась, вчера все ровно было. а за ночь двутавры переползли!
	« Последняя редакция: 07.10.2010 :: 09:53:54 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #96 - 07.10.2010 :: 10:00:32	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 07.10.2010 :: 09:45:35: на заднем плане фото стоит ученическая доска. Доску сразу заметил Урна из баллона от 134-го, шуруповерт бош или макита, швабра и наверное новая дверь Сорри за флуд. Михалап-аль-Бабай, в какой программе все делаешь?

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #97 - 07.10.2010 :: 10:48:42	Функции поста	Печать
	Zilу В компасе, в автокаде не взуб ногой.

	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #98 - 07.10.2010 :: 11:15:45	Функции поста	Печать
	А вот это от безделья, стационарные ножницы по металлу. (пока не в металле)
	« Последняя редакция: 07.10.2010 :: 11:19:02 - Михалап-аль-Бабай »
	1_030.jpg ( 1622 KB \| 2 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #99 - 07.10.2010 :: 13:19:04	Функции поста	Печать
	drs писал(а) 07.10.2010 :: 13:07:00: Михалап-аль-бабай а можешь мне чиллера так прорисовать для презентации заказчику. на база поршневого битцера. я скину гидравлику. А ты сначала стоимость спроси... А то может не потянешь...


	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #100 - 07.10.2010 :: 18:38:33	Функции поста	Печать
	Михалап-аль-Бабай! с товей любовью к 3-D моделированию и "луноходам" у тебя в конторе , тебе просто необходим 3-D принтер!!! http://www.3dnews.ru/peripheral/3d-print/index3.htm

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #101 - 09.10.2010 :: 08:41:47	Функции поста	Печать
	Геннадий писал(а) 08.10.2010 :: 12:47:24: ZiL (Бичижик) писал(а) 07.10.2010 :: 18:38:33: ...3-D принтер!!! скоро и нас начнут печатать Тогда холодильщики будут идеальные как из книги "Мемуары холодильщиков" стр. 26 Встречал одного юмориста....

	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #102 - 12.10.2010 :: 11:54:55	Функции поста	Печать
	untitled picture http://pics.livejournal.com/mgsupgs/pic/000e8gbc/s640x480
	« Последняя редакция: 12.10.2010 :: 11:55:31 - Геннадий »
	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #103 - 13.10.2010 :: 14:05:19	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 13.10.2010 :: 10:51:57: Геннадий эта картинка случаем не из инструкции по сборке мебели? это взято с сайта, а там был рабочий проект сложного сооружения, найду ссылку позже вот: Цитата: Ковыряюсь в автокаде в рабочем чертеже. Чертеж огромных очистных сооружений, генплан получен чуть не в мосгоргеотресте (указано все, ну то есть вообще все) Решаю посмотреть а что у нас в фильтрах есть (ну то есть какие линии на этом плане или убрать или отобразить можно) ВИЖУ ЭТО... http://pics.livejournal.com/mgsupgs/pic/000e8gbc/s320x240 Тихо оползаю под стол... взято здесь: http://www.diary.ru/~mgsupgs/?tag=49353&from=20 и вот: http://www.diary.ru/~mgsupgs/?tag=49353
	« Последняя редакция: 13.10.2010 :: 14:30:22 - Геннадий »
	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #104 - 19.10.2010 :: 17:16:07	Функции поста	Печать
	Где готовят будущих асов 3D-моделирования? http://www.sapr.ru/article.aspx?id=16373&iid=768

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #105 - 02.11.2010 :: 12:57:32	Функции поста	Печать
	Кстати, мужики! Просьба, расскажите, кто чего думает про Компас, достоинства и недостатки. Мы тут расширяемся, а с автокадом возникли некоторые трудности... Есть мысли перевести все на компас, но я с ним практически незнаком. Боюсь, как бы не вляпаться...


	IP записан

Маратович Холодильщик Отсутствует Сообщений: 53 Местоположение: Россия г.Самара. Зарегистрирован: 27.06.2010 Пол:	Re: 3D моделирование Ответ #106 - 02.11.2010 :: 17:14:57	Функции поста	Печать
	На протяжении 7 лет каждый день работаю и в Компасе и в AutoCad : трехмерка AutoCad - отстой полный. продвинутей Компаса ничего не придумали. AutoCad - если ты Лобачевский или нобелевский лауреат - то нормально ( временные и физические затраты раз в 10 больше чем в Компасе, при условии если выучил учебник по форме напоминающий кирпич). Глюки есть везде, только для обучения Компас ставьте v5.11 а для нормальной работы минимум v10. А заставлять после AutoCad чертить в Компасе - ломать мозг конструктору (долго ломается), наоборот легче. Это как в авиации переучиваться: с вертолета на самолет - без проблем, а в обратную низя.....
	« Последняя редакция: 27.12.2010 :: 19:58:33 - Михалап-аль-Бабай »
	Когда не работает голова инженера - работают спасатели...
	www IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #107 - 02.11.2010 :: 20:16:59	Функции поста	Печать
	А мне казалось что в компасе 3D делать проще чем в AutoCad. Честно говоря с Компасом не работал, братишка в нем чертит 3D. Однажды пробовал SolidWorks прошел встроенный в него курс обучения, более менее разобрался, но потом забросил поскольку 3D особо не требовалось. С другой стороны существует Autodesk AutoCAD Plant 3D 2011 http://www.autodesk.ru/autocadplant3d или Autodesk AutoCAD MEP 2011 http://images.autodesk.com/emea_apac_main/files/autocad_mep_overview_brochure_a4... http://images.autodesk.com/emea_apac_main/files/autocad_revit_mep_suite_overview... причем никто не трогает такие раздачи на rutracker.org
	« Последняя редакция: 02.11.2010 :: 20:28:16 - ZiL (Бичижик) »
	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #108 - 03.11.2010 :: 06:10:42	Функции поста	Печать
	Странно... Я тоже слышал, что 3D проще в Компасе чертить, а 2D в автокаде... Проблема в том, что мы вообще работаем в Mechanical Desktop, а Autodesk прикрыла поддержку этого направления и во всех последних Invetor встроен только AutoCAD Mechanical, который не открывает чертежи, сделанные в Mechanical Desktop. Чтобы не оказаться в тупике, приходится выбирать, либо оставаться с Autodesk, либо попробовать Компас...


	IP записан

Маратович Холодильщик Отсутствует Сообщений: 53 Местоположение: Россия г.Самара. Зарегистрирован: 27.06.2010 Пол:	Re: 3D моделирование Ответ #109 - 03.11.2010 :: 17:49:14	Функции поста	Печать
	Olgerd писал(а) 03.11.2010 :: 06:10:42: Странно... Я тоже слышал, что 3D проще в Компасе чертить, а 2D в автокаде... Проблема в том, что мы вообще работаем в Mechanical Desktop, а Autodesk прикрыла поддержку этого направления и во всех последних Invetor встроен только AutoCAD Mechanical, который не открывает чертежи, сделанные в Mechanical Desktop. Чтобы не оказаться в тупике, приходится выбирать, либо оставаться с Autodesk, либо попробовать Компас... А в принципе сомо лучше чертить на кульмане, с карандашом за ухом, чашкой кофе и пепельницей из под банки кильки Вопрос стоит только во времени исполнения - получить проект через неделю или месяц. А это зависит от технической оснащенности конструктора. Я лично предерживаюсь мнения - надо поддерживать отечественного производителя, но сколько ему не писал о доработках и пожеланиях ответ получал тоже отечественный..... От проклятых империалистов вообще не получал....

	Когда не работает голова инженера - работают спасатели...
	www IP записан

Кирилл Умолинов Малоактивный пользователь Отсутствует Сообщений: 3 Местоположение: Санкт-Петербург Зарегистрирован: 09.11.2010	Re: 3D моделирование Ответ #110 - 09.11.2010 :: 15:27:45	Функции поста	Печать
	а не подскажет ли кто, где можно найти модели линейных компонентов холодильных систем, шаровые, трв, kvr, kvl и тп. заранее огромное спасибо.

	Пока мы тут с Вами разговариваем, где-то грустит один холодильник.
	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #111 - 09.11.2010 :: 15:36:06	Функции поста	Печать

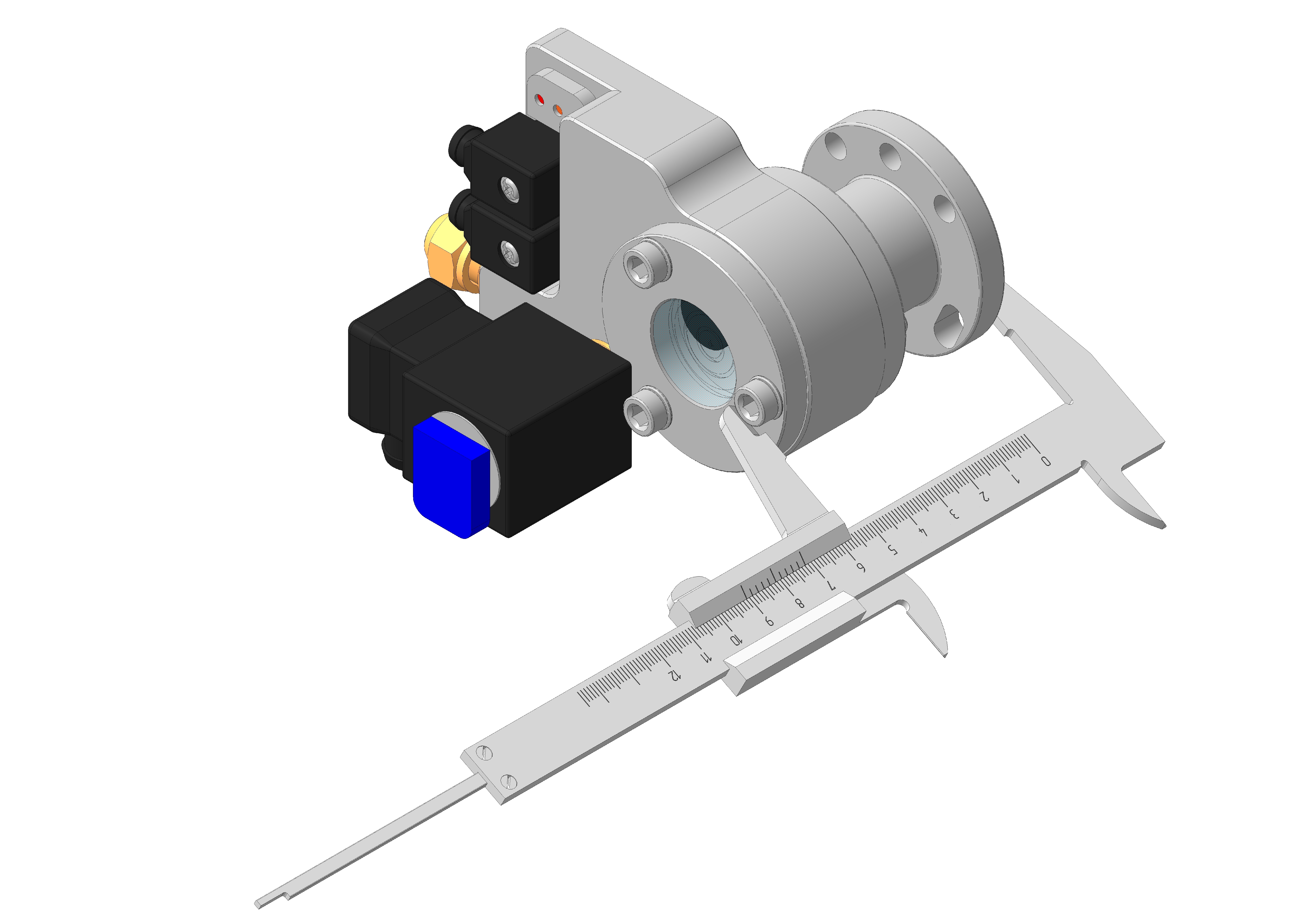

	Береш колумбик и обмеряешь

	555.JPG ( 566 KB \| 3 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #112 - 09.11.2010 :: 19:12:31	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 09.11.2010 :: 15:36:06: Береш колумбик и обмеряешь

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #113 - 10.11.2010 :: 07:56:16	Функции поста	Печать
	сергейпом писал(а) 10.11.2010 :: 07:52:13: Есть многое из данфоса, могу скинуть Промышленная и коммерческая автоматика, компрессора?
	« Последняя редакция: 10.11.2010 :: 08:01:41 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Андрей Экс-Участник	Re: 3D моделирование Ответ #114 - 10.11.2010 :: 08:02:12	Функции поста	Печать
	Коммерческая


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #115 - 10.11.2010 :: 08:11:49	Функции поста	Печать
	Андрей какое расширение файлов? Вот например МР54. сам строил расширение .step, .jpeg
	« Последняя редакция: 10.11.2010 :: 09:20:25 - Михалап-аль-Бабай »
	MP54_001.zip ( 142 KB \| 3 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #116 - 10.11.2010 :: 08:23:57	Функции поста	Печать
	Helena писал(а) 10.11.2010 :: 08:04:02: Ребята привет! пишу с просьбой, есть может у кого прорисованные 3D модели двухступенчатых полугерметичных поршневых компрессоров Bitzer?? Вот моделей двухступенчатых компрессоров у меня нет... Подходящих проектов пока, к сожалению не было...


	IP записан

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: 3D моделирование Ответ #117 - 10.11.2010 :: 10:10:53	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 10.11.2010 :: 08:11:49: Андрей какое расширение файлов? Вот например МР54. сам строил расширение .step, .jpeg перегнал в .exe. Михалап-аль-Бабай, сколько времени ушло на создание модели?

	Detal.rar ( 2398 KB \| 2 Загрузки ) Кое-где придется подумать...
	Skype/VoIP IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #118 - 10.11.2010 :: 10:22:06	Функции поста	Печать
	Пять минут на замеры и эскиз и минут двадцать на построение.

	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

vladtehno Малоактивный пользователь Отсутствует Сообщений: 10 Местоположение: Харьков (гдето на Украине) Зарегистрирован: 14.12.2010 Пол:	Re: 3D моделирование Ответ #119 - 14.12.2010 :: 13:09:53	Функции поста	Печать
	Helena писал(а) 10.11.2010 :: 08:04:02: Ребята привет! пишу с просьбой, есть может у кого прорисованные 3D модели двухступенчатых полугерметичных поршневых компрессоров Bitzer?? Какие модели тебя интересуют. конкретнее?


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #120 - 14.12.2010 :: 13:18:21	Функции поста	Печать
	Vladtehno Цитата: У тебя свои(собственноручной постройки) модели? Вот сам строил по 2D от Битзера
	« Последняя редакция: 15.04.2011 :: 10:04:33 - Михалап-аль-Бабай »
	4-5.jpg ( 325 KB \| 4 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

vladtehno Малоактивный пользователь Отсутствует Сообщений: 10 Местоположение: Харьков (гдето на Украине) Зарегистрирован: 14.12.2010 Пол:	Re: 3D моделирование Ответ #121 - 14.12.2010 :: 13:21:33	Функции поста	Печать
	Всякие. работаю в Инверторе и с горелкой в руках.


	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #122 - 14.12.2010 :: 13:36:01	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 14.12.2010 :: 13:18:21: Vladtehno Цитата: У тебя свои(собственноручной постройки) модели? Вот сам строил по 2D от Битзера Респект! Сколько времени ушло?
	« Последняя редакция: 15.04.2011 :: 10:04:54 - Михалап-аль-Бабай »
	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #123 - 14.12.2010 :: 13:50:47	Функции поста	Печать
	ZiL (Бичижик) писал(а) 14.12.2010 :: 13:36:01: Респект! Сколько времени ушло? Самому интересно, ведь я не засекал время да и давненько его строил, надо попробывать с секундомером смоделировать Вот специально построил 2KC-2FC, ушло 4часа
	« Последняя редакция: 14.12.2010 :: 20:13:14 - Михалап-аль-Бабай »
	232.pdf ( 111 KB \| 1 Download ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

vladtehno Малоактивный пользователь Отсутствует Сообщений: 10 Местоположение: Харьков (гдето на Украине) Зарегистрирован: 14.12.2010 Пол:	Re: 3D моделирование Ответ #124 - 14.12.2010 :: 14:10:52	Функции поста	Печать
	Очень нужен Danfoss NTZ 108 3D. Помогите Help me


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #125 - 14.12.2010 :: 14:35:07	Функции поста	Печать
	vladtehno писал(а) 14.12.2010 :: 14:10:52: Очень нужен Danfoss NTZ 108 3D. Помогите Help me Поройтесь здесь: http://www.danfoss.com/SearchResult.htm?k=3D+Step+files+NTZ+&s=www_danfoss_com Удачи!

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #126 - 14.12.2010 :: 14:56:24	Функции поста	Печать
	Было раньше: Дед ЗаМороз писал(а) 27.04.2010 :: 06:50:10: Данфосс выкладывает готовые 3D модельки некоторых комплектующих. Вправде найти их на сайте тяжко... Например: http://www.danfoss.com/businessareas/refrigerationandairconditioning/products/ca... Katraev Maxim писал(а) 13.05.2010 :: 21:41:44: Можно проще. В поиск (Product Finder) на сайте www.danfoss.com нужно ввести либо название оборудования, либо кодовый номер. После этого получаете доступ к информации об этом продукте, фотографиям, чертежам. Только нужно учитывать, что чертежи привязаны к кодовому номеру. http://holod-konsultant.ru/cgi-bin/yabb/YaBB.pl?num=1268974478/69#69
	« Последняя редакция: 14.12.2010 :: 15:00:12 - Геннадий »
	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #127 - 14.12.2010 :: 18:22:14	Функции поста	Печать
	vladtehno писал(а) 14.12.2010 :: 14:10:52: Очень нужен Danfoss NTZ 108 3D. Помогите Help me Завтра на работе гляну, вроде были эти компрессора в базе... В STEP формате подойдет?


	IP записан

Александер Малоактивный пользователь Отсутствует Сообщений: 18 Зарегистрирован: 12.04.2010	Re: 3D моделирование Ответ #128 - 13.01.2011 :: 10:14:11	Функции поста	Печать
	прорисовкой поршневых Боков кто-нибудь занимается?


	IP записан

Александер Малоактивный пользователь Отсутствует Сообщений: 18 Зарегистрирован: 12.04.2010	Re: 3D моделирование Ответ #129 - 27.01.2011 :: 09:14:42	Функции поста	Печать
	чтобы тема не потухла)

	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #130 - 27.01.2011 :: 16:07:18	Функции поста	Печать
	не потухнет

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #131 - 27.01.2011 :: 16:11:11	Функции поста	Печать
	Александер писал(а) 13.01.2011 :: 10:14:11: прорисовкой поршневых Bock'oв кто-нибудь занимается?

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Vitaly_m2002 Холодильщик Отсутствует Сообщений: 146 Местоположение: Minsk Зарегистрирован: 16.05.2008	Re: 3D моделирование Ответ #132 - 27.01.2011 :: 16:36:39	Функции поста	Печать
	Может у кого ECO (LUVATA) модели есть?


	www Skype/VoIP Facebook IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #133 - 09.02.2011 :: 07:39:36	Функции поста	Печать
	Есть ли у кого 3Д модель битзера HSN7471-75 ? А то живьем пока нет, а с 2Д без сравнения с железякой тяжеловато строить. Если не трудно, то желательно с любым из этих расширений: .m3d .stp .step .igs На bitzer.de такой 3д модели нету
	« Последняя редакция: 09.02.2011 :: 07:52:39 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Александер Малоактивный пользователь Отсутствует Сообщений: 18 Зарегистрирован: 12.04.2010	Re: 3D моделирование Ответ #134 - 09.02.2011 :: 07:55:30	Функции поста	Печать
	у меня нету, всего два винтаря отрисовано


	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #135 - 09.02.2011 :: 08:01:12	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 09.02.2011 :: 07:39:36: Есть ли у кого 3Д модель битзера HSN7471-75 ? А то живьем пока нет, а с 2Д без сравнения с железякой тяжеловато строить. Если не трудно, то желательно с любым из этих расширений: .m3d .stp .step .igs На bitzer.de такой 3д модели нету Есть такая модель, но опять же созданная в Mechanical Desktop. Могу перевести в Inventor 2011, а потом в STEP.


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #136 - 09.02.2011 :: 08:03:56	Функции поста	Печать
	Если вас не затруднит, буду признателен

	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #137 - 09.02.2011 :: 08:05:52	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 09.02.2011 :: 08:03:56: Если вас не затруднит, буду признателен Сейчас попробую, как раз одного конструктора нет...


	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #138 - 09.02.2011 :: 08:55:12	Функции поста	Печать
	Ну вот, вроде корректно перевел... Правда в виде сборки.

	HSN7471-75.zip ( 4931 KB \| 3 Загрузки )
	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #139 - 09.02.2011 :: 09:19:54	Функции поста	Печать
	Olgerd не получается открыть файлы в компасе А в таком можешь?
	« Последняя редакция: 09.02.2011 :: 09:25:45 - Михалап-аль-Бабай »
	HS53.zip ( 1910 KB \| 1 Download ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #140 - 09.02.2011 :: 09:25:19	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 09.02.2011 :: 09:19:54: Olgerd не получается открыть файлы в компасе Извиняюсь... В STEP перевести забыл


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #141 - 09.02.2011 :: 09:27:23	Функции поста	Печать
	Olgerd писал(а) 09.02.2011 :: 09:25:19: Извиняюсь... В STEP перевести забыл Ага смотрю у меня в папке отражается "IPT" Попробуй мой у себя открыть
	« Последняя редакция: 09.02.2011 :: 09:27:58 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #142 - 09.02.2011 :: 09:45:09	Функции поста	Печать
	ЗАМЕЧАНИЕ: Если Вы прикрепляли к этому сообщению какой-либо файл, то Вам необходимо указать путь к нему еще раз. По соображениям безопасности путь к файлу, находящемуся на Вашем компьютере, не был сохранен.


	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #143 - 09.02.2011 :: 09:45:30	Функции поста	Печать
	Наверное, заархивировать надо?


	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #144 - 09.02.2011 :: 09:47:34	Функции поста	Печать
	Попытка номер X

	HSN7471-75_001.zip ( 830 KB \| 5 Загрузки )
	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #145 - 09.02.2011 :: 09:52:15	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 09.02.2011 :: 09:27:23: Olgerd писал(а) 09.02.2011 :: 09:25:19: Извиняюсь... В STEP перевести забыл Ага смотрю у меня в папке отражается "IPT" Попробуй мой у себя открыть Твой файл открылся нормально... Это заводской чертеж?


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #146 - 09.02.2011 :: 09:52:34	Функции поста	Печать

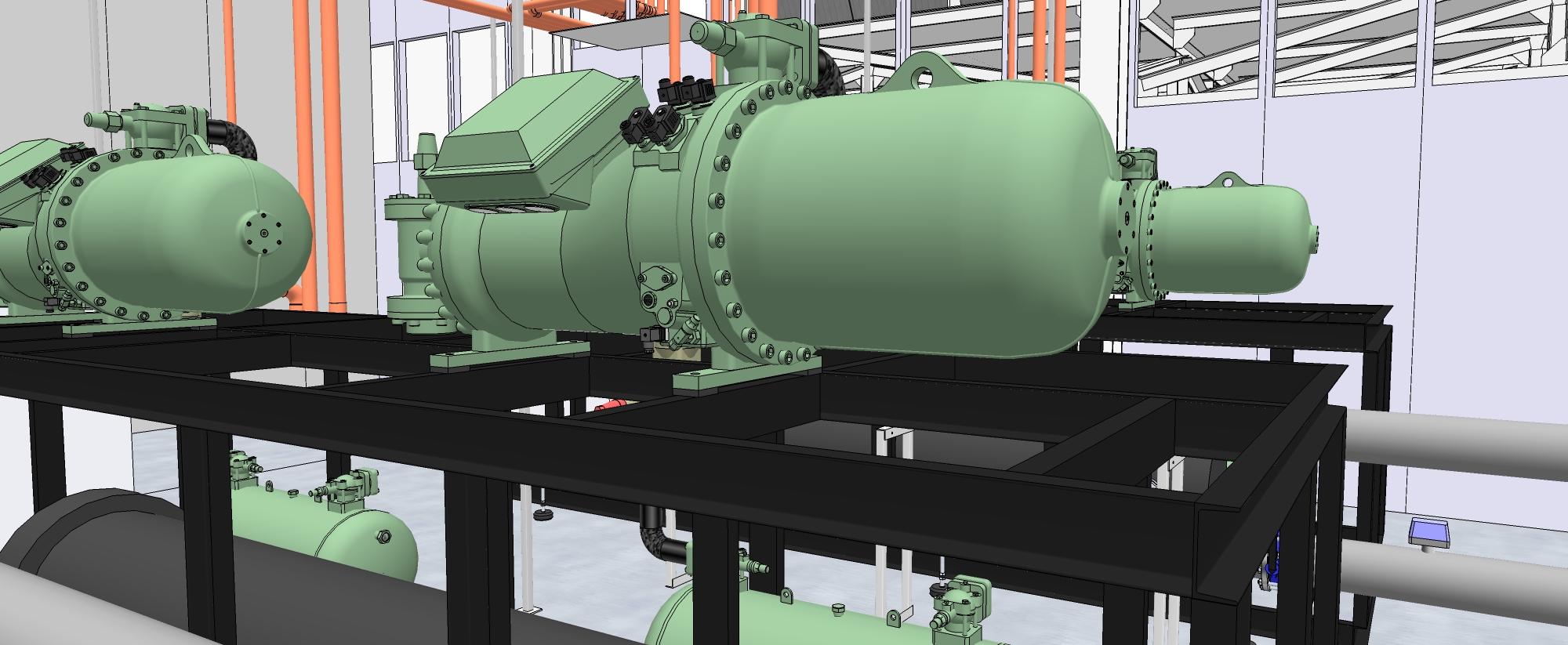

	Ура получилось Нет сам строил по 2Д и глядя на живой компрессор. А у тебя откуда модель?
	« Последняя редакция: 09.02.2011 :: 09:56:11 - Михалап-аль-Бабай »
	7471.JPG ( 175 KB \| 5 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #147 - 09.02.2011 :: 09:55:47	Функции поста	Печать
	Ну видно внимание к деталям )) Очень хороший чертеж. Мы на таких компрессорах ставили скороморозильник, соответственно и модели делали... Уж извиняюсь за цветастось, ну нравятся конструктору яркие чертежи )))))
	« Последняя редакция: 09.02.2011 :: 09:58:18 - Olgerd »

	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #148 - 09.02.2011 :: 09:57:56	Функции поста	Печать
	Olgerd писал(а) 09.02.2011 :: 09:55:47: Уж извиняюсь за цветастось, ну нравятся конструктору яркие чертежи ))))) Цветастость это хорошо, главное не переборщить. Теперь возьму твою модельку и перестрою на свой лад для большей фоторелиастичности.
	« Последняя редакция: 09.02.2011 :: 10:05:27 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #149 - 09.02.2011 :: 10:09:31	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 09.02.2011 :: 09:57:56: Olgerd писал(а) 09.02.2011 :: 09:55:47: Уж извиняюсь за цветастось, ну нравятся конструктору яркие чертежи ))))) Цветастость это хорошо, главное не переборщить. Теперь возьму твою модельку и перестрою на свой лад для большей фоторелиастичности. Рад, что смог помочь


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #150 - 09.02.2011 :: 10:24:48	Функции поста	Печать
	Olgerd благодарю. Держи может пригодится.

	123456789.zip ( 466 KB \| 3 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #151 - 09.02.2011 :: 10:45:54	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 09.02.2011 :: 10:24:48: Olgerd благодарю. Держи может пригодится. Спасибо! Постараюсь в какой-нибудь проект вопхнуть


	IP записан

Pronik Холодильщик Отсутствует Сообщений: 208 Местоположение: Киев Зарегистрирован: 07.11.2008 Пол:	Re: 3D моделирование Ответ #152 - 09.02.2011 :: 11:53:14	Функции поста	Печать
	vladtehno писал(а) 14.12.2010 :: 14:10:52: Очень нужен Danfoss NTZ 108 3D. Помогите Help me Держи

	8502012f.zip ( 1884 KB \| 3 Загрузки ) Знаю много, а не знаю еще больше.
	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #153 - 10.02.2011 :: 11:44:47	Функции поста	Печать

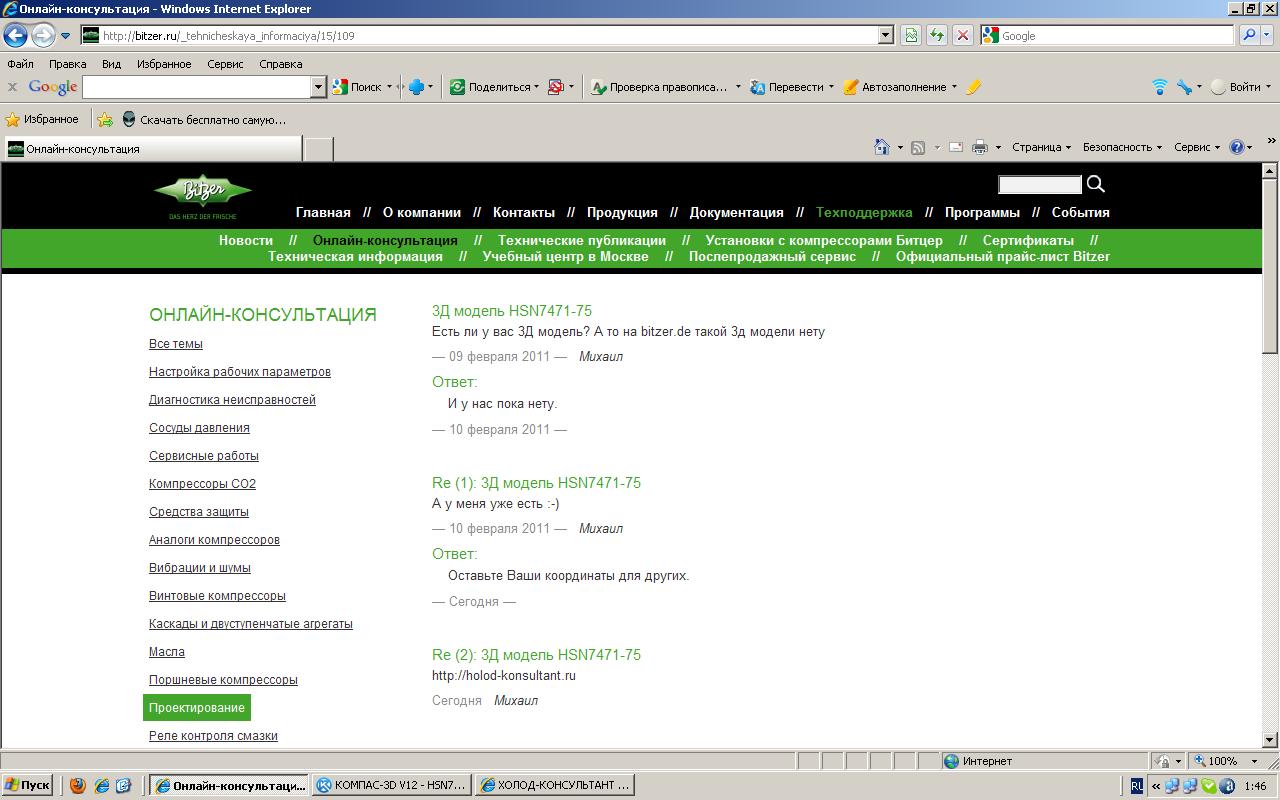

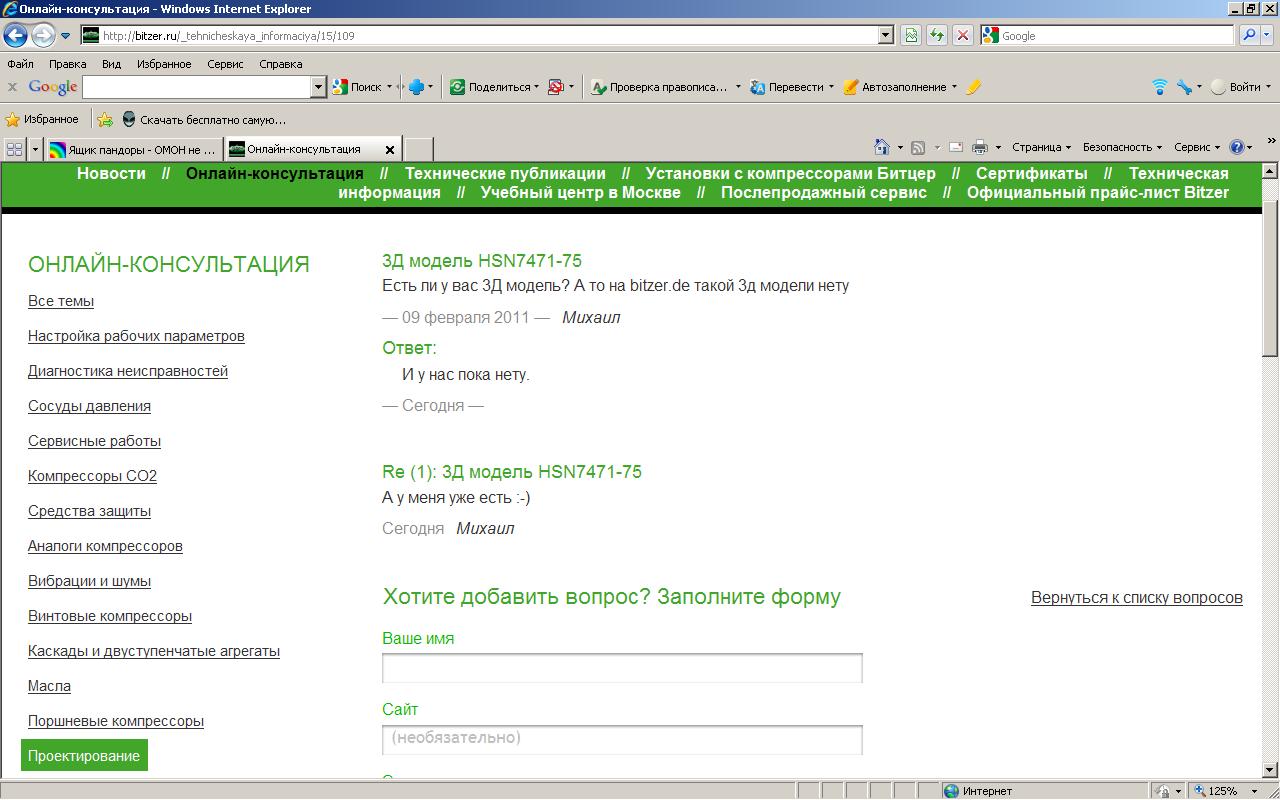

	Olgerd писал(а) 09.02.2011 :: 10:09:31: Рад, что смог помочь
	« Последняя редакция: 10.02.2011 :: 11:48:16 - Михалап-аль-Бабай »
	333_002.JPG ( 122 KB \| 5 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #154 - 10.02.2011 :: 11:51:51	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 10.02.2011 :: 11:44:47: Olgerd писал(а) 09.02.2011 :: 10:09:31: Рад, что смог помочь Впереди планеты всей


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #155 - 11.02.2011 :: 11:02:50	Функции поста	Печать
	Перестроил, осталось трубочки доделать.

	74.JPG ( 181 KB \| 1 Download ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #156 - 11.02.2011 :: 20:48:31	Функции поста	Печать
	Olgerd писал(а) 10.02.2011 :: 11:51:51: Впереди планеты всей

	333_1.JPG ( 127 KB \| 3 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: 3D моделирование Ответ #157 - 11.02.2011 :: 21:03:47	Функции поста	Печать



	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #158 - 24.02.2011 :: 21:36:09	Функции поста	Печать
	новый маслоотделитель ОА 1954

	1954.jpg ( 126 KB \| 1 Download ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

vladtehno Малоактивный пользователь Отсутствует Сообщений: 10 Местоположение: Харьков (гдето на Украине) Зарегистрирован: 14.12.2010 Пол:	Re: 3D моделирование Ответ #159 - 05.03.2011 :: 12:51:24	Функции поста	Печать
	vladtehno писал(а) 14.12.2010 :: 14:10:52: Очень нужен Danfoss NTZ 108 3D. Помогите Help me СПС
	« Последняя редакция: 05.03.2011 :: 16:49:07 - Михалап-аль-Бабай »

	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #160 - 10.03.2011 :: 16:06:41	Функции поста	Печать
	Сегодня смоделировал (вложение .step)
	« Последняя редакция: 10.03.2011 :: 16:09:20 - Михалап-аль-Бабай »
	TE5.zip ( 680 KB \| 4 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Андрей Экс-Участник	Re: 3D моделирование Ответ #161 - 11.03.2011 :: 16:13:34	Функции поста	Печать
	Михалап, а ты все это в Компасе рисуешь?Пробывал компас но мне не понравилось( многое не понял) остался в автокаде.
	« Последняя редакция: 11.03.2011 :: 18:46:31 - Михалап-аль-Бабай »

	IP записан

Александер Малоактивный пользователь Отсутствует Сообщений: 18 Зарегистрирован: 12.04.2010	Re: 3D моделирование Ответ #162 - 28.03.2011 :: 14:28:54	Функции поста	Печать
	скоро за Михалапом будут охотиться производители за точное воспроизведение их продуктов))))


	IP записан

Chupakabra Активный пользователь Отсутствует Сообщений: 36 Зарегистрирован: 18.05.2010	Re: 3D моделирование Ответ #163 - 06.04.2011 :: 17:27:41	Функции поста	Печать
	В раздел "Библиотека" скинул каталог Данфосс в 3D. Перекидываю их в модель Солида и дальше делаю что хочу. Глючит только катушка электрическая к соленоидам.
	« Последняя редакция: 06.04.2011 :: 17:37:07 - Михалап-аль-Бабай »
	Бесплатные проекты домов на сайте: http://hatinka.net.ua/
	www IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #164 - 06.04.2011 :: 17:45:08	Функции поста	Печать
	Chupakabra подрихтуй. Ссылка http://letitbit.net/download/73654.7cee3fc322550b97ab8b665a9462/09_PILOTS.rar.ht.... пилоты битая (Запрашиваемый файл не найден File not found)
	« Последняя редакция: 06.04.2011 :: 17:48:30 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #165 - 13.06.2011 :: 20:53:30	Функции поста	Печать

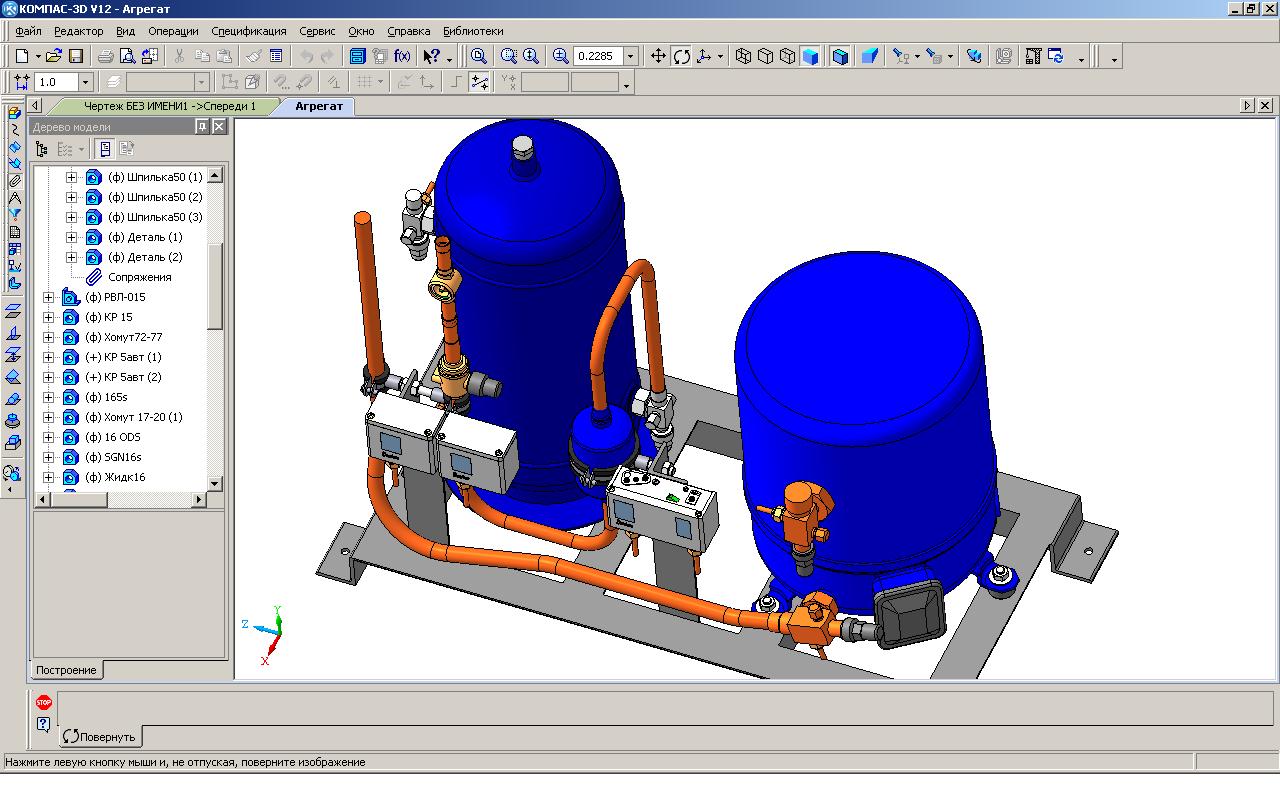

	Вот собираю сам агрегатик, пока только ТАК:

	080.jpg ( 151 KB \| 4 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #166 - 13.06.2011 :: 20:57:23	Функции поста	Печать
	Chupakabra писал(а) 06.04.2011 :: 17:27:41: Глючит только катушка электрическая к соленоидам. Попробуй мою:

	018F7351_step.zip ( 64 KB \| 3 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

serg1985 Новичок Отсутствует Сообщений: 1 Местоположение: voronez Зарегистрирован: 02.09.2011 Пол:	Re: 3D моделирование Ответ #167 - 02.09.2011 :: 07:33:10	Функции поста	Печать
	Просмотрел, труд,конечно большой, только затем выкладывать, что бы слюнки потекли или позавидовать? У меня нет времени! Если ты такой белый и пушистый, то выложи! А если нет, то просто назначь цену!


	IP записан

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: 3D моделирование Ответ #168 - 02.09.2011 :: 10:45:27	Функции поста	Печать
	serg1985 писал(а) 02.09.2011 :: 07:33:10: Просмотрел, труд,конечно большой, только затем выкладывать, что бы слюнки потекли или позавидовать? Наверно все же подстегнуть самому освоить 3Д моделирование.

	Кое-где придется подумать...
	Skype/VoIP IP записан

Mishok-007 Член клуба Холодильщик Отсутствует V 2.6.11 Сообщений: 824 Местоположение: Нижний Новгород Зарегистрирован: 10.09.2011 Пол:	Re: 3D моделирование Ответ #169 - 16.09.2011 :: 16:33:04	Функции поста	Печать
	Мужики!!!Я в моделировании полный (0), занимаюсь сборкой, может кто выложет,какие нибудь, интересные агрегаты на поршнях,(полу или герметичные)Просто интересно посмотреть, с творческой стороны!!!Кто на что???

	В технике чудес не бывает!
	Skype/VoIP ICQ IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #170 - 16.09.2011 :: 17:10:57	Функции поста	Печать
	Mishok-007 писал(а) 16.09.2011 :: 16:33:04: Кто на что??? посмотрите, что ранее выкладывал Михалап-аль-Бабай. Удачи!

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #171 - 16.09.2011 :: 18:28:30	Функции поста	Печать
	Немного не в тему, но красота же Проект Carmen - фрезеровка по трехмерной компьютерной модели. Автоматическая смена фрез. 6 степеней свободы.

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Viktоr Член клуба Холодильщик --- Отсутствует инженер-механик Сообщений: 5192 Зарегистрирован: 03.08.2010 Пол:	Re: 3D моделирование Ответ #172 - 16.09.2011 :: 18:54:49	Функции поста	Печать
	ZiL (Бичижик) писал(а) 16.09.2011 :: 18:28:30: Проект Carmen - фрезеровка по трехмерной компьютерной модели. Автоматическая смена фрез. 6 степеней свободы. Это толька внешняя часть айсберга современных станков. Более сложное - отработать соответствующие микронные точности координат режущего инструмента в движении, не говоря о еще более весомых примудростях. Так что это сильно, великолепно, уникально и многое другое.


	Skype/VoIP IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: 3D моделирование Ответ #173 - 01.10.2011 :: 10:18:03	Функции поста	Печать
	Поделитесь пожалуйста 3d моделькой HG5 BOCK в любом CAD формате.


	IP записан

Zak ni Jak Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: spb Зарегистрирован: 30.05.2011	Re: 3D моделирование Ответ #174 - 26.10.2011 :: 05:11:21	Функции поста	Печать
	1. Порекомендуйте, чем открыть файлы от битзера в формате Step 2.. И какую программу использовать для 3д построения агрегатов,с освоением попроще


	IP записан

Zak ni Jak Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: spb Зарегистрирован: 30.05.2011	Программы для 3д моделирования. Ответ #175 - 26.10.2011 :: 05:57:45	Функции поста	Печать
	Пишите какими пользуетесь


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #176 - 26.10.2011 :: 06:21:28	Функции поста	Печать
	Ответы зависят от того, для чего это Вам ??? Zak ni Jak писал(а) 26.10.2011 :: 05:11:21: чем открыть файлы от битзера в формате Step http://holod-konsultant.ru/cgi-bin/yabb/YaBB.pl?num=1268974478/52#52
	« Последняя редакция: 26.10.2011 :: 06:26:33 - Геннадий »
	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Zak ni Jak Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: spb Зарегистрирован: 30.05.2011	Re: 3D моделирование Ответ #177 - 26.10.2011 :: 06:26:50	Функции поста	Печать
	Геннадий писал(а) 26.10.2011 :: 06:21:28: Ответы зависят от того, для чего это Вам ??? ....для 3д проектирования 1. Порекомендуйте, чем открыть файлы от битзера в формате Step 2.. И какую программу использовать для 3д построения агрегатов,с освоением попроще


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #178 - 26.10.2011 :: 06:37:57	Функции поста	Печать
	http://holod-konsultant.ru/cgi-bin/yabb/YaBB.pl?num=1211619309/16#16

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Андрей Экс-Участник	Re: 3D моделирование Ответ #179 - 08.11.2011 :: 15:36:07	Функции поста	Печать
	Кому необходимы компрессора Бок в 3D автокаде , обращаетесь.Есть все модели включая вентиляторы.


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #180 - 15.11.2011 :: 14:26:34	Функции поста	Печать
	Жидкий охладитель (чиллер) с гидравлическим блоком http://www.opk.de/index.php?eID=tx_cms_showpic&file=uploads%2Fpics%2FBild1_3D_Sc...

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #181 - 21.11.2011 :: 21:21:31	Функции поста	Печать
	PARKER 3D модели http://www.parker.com/portal/site/PARKER/menuitem.d349a5f4b59aa1707dbb3e10237ad1...

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Zak ni Jak Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: spb Зарегистрирован: 30.05.2011	Re: 3D моделирование Ответ #182 - 01.12.2011 :: 10:42:54	Функции поста	Печать
	Геннадий писал(а) 15.11.2011 :: 14:26:34: Жидкий охладитель (чиллер) с гидравлическим блоком http://www.opk.de/index.php?eID=tx_cms_showpic&file=uploads/pics/Bild1_3D_Schrau... в какой программе делали ? можете ли передать по почте заготовки ?


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #183 - 01.12.2011 :: 12:50:56	Функции поста	Печать
	Zak ni Jak писал(а) 01.12.2011 :: 10:42:54: можете ли передать по почте заготовки ? Это спросите у них:

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Hasker Холодильщик Отсутствует Сообщений: 37 Местоположение: г.Кемерово Зарегистрирован: 03.01.2012	Re: 3D моделирование Ответ #184 - 04.02.2012 :: 18:58:50	Функции поста	Печать
	Михалап, автокад лутьше осваивать по видеоурокам, я сам когда в институте нас учили ни фига не понял, а потом парнишка видео притащил и всё стало намного ясней. У меня гдето лежат они, потом посмотрю скину, если надо? А компас 12 версия самая нормальная, она открывает практически любые файлы и форматы!


	Skype/VoIP IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: 3D моделирование Ответ #185 - 04.02.2012 :: 20:34:44	Функции поста	Печать
	Hasker писал(а) 04.02.2012 :: 18:58:50: Михалап, автокад лутьше осваивать по видеоурокам, я сам когда в институте нас учили ни фига не понял, а потом парнишка видео притащил и всё стало намного ясней. У меня гдето лежат они, потом посмотрю скину, если надо? А компас 12 версия самая нормальная, она открывает практически любые файлы и форматы! не думаю что Михалап-аль-Бабайю нужны эти советы.. он сам кого хошь научит трёхмерному моделяжу.))

	делай что нужно и будь что будет.....
	ICQ IP записан

vittorio Малоактивный пользователь Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 4 Местоположение: москва Зарегистрирован: 18.01.2007 Пол:	Re: 3D моделирование Ответ #186 - 07.02.2012 :: 16:53:23	Функции поста	Печать
	Коллеги подскажите - есть ли блоки Acad - профиль,уголок или в ручную все чертят - нужно раму и корпус сваять - ? С уважением Виктор
	« Последняя редакция: 07.02.2012 :: 19:06:34 - vittorio »

	IP записан

alpenleebe Холодильщик Отсутствует Сообщений: 44 Зарегистрирован: 31.08.2011	Re: 3D моделирование Ответ #187 - 10.02.2012 :: 08:27:07	Функции поста	Печать
	Коллеги, здесь один участник форума сказал что у него есть модели Bock в 3д. Отправьте мне на почту если кому-то удалось их все же получить. Скажите в личку


	IP записан

Chupakabra Активный пользователь Отсутствует Сообщений: 36 Зарегистрирован: 18.05.2010	Re: 3D моделирование Ответ #188 - 22.02.2012 :: 10:21:13	Функции поста	Печать
	Рисую проекты в 3D в Солиде. Установки на 1000 - 2000 кВт, много оборудования и труб. Модели в солиде делать удобно, а вот с чертежами заморочка. Лишние детали скрыть проблемма. Приходится перекидывать чертежи в Автокад что не есть гуд. Солид все же больше предназначен для машиностроения. Кто-то может сравнить Солид и Компас, что удобнее для проектирования промышленных установок.

	Proekt.jpg ( 37 KB \| 5 Загрузки ) Бесплатные проекты домов на сайте: http://hatinka.net.ua/
	www IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #189 - 23.02.2012 :: 13:44:54	Функции поста	Печать
	В Компасе есть возможность в 2D видах(построеных из 3D сборки) скрыть ненужные детали в панельке "дерево построения" И при перестроении сборки, перестраиваются связанные 2D виды
	« Последняя редакция: 23.02.2012 :: 13:57:31 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Chupakabra Активный пользователь Отсутствует Сообщений: 36 Зарегистрирован: 18.05.2010	Re: 3D моделирование Ответ #190 - 27.02.2012 :: 09:36:24	Функции поста	Печать
	Ну в солиде все это таже есть. Проблеммы возникают, когданадо убрать только одну линию или обрезать нестандартно.

	Бесплатные проекты домов на сайте: http://hatinka.net.ua/
	www IP записан

apanga Холодильщик Отсутствует Сообщений: 7 Местоположение: Оренбург Зарегистрирован: 21.05.2012	Re: 3D моделирование Ответ #191 - 23.05.2012 :: 17:58:50	Функции поста	Печать
	Извините за наглость , можете помочь , нужен сборочный чертеж, холодильного AME-L 3 -х компрессорного агретата, или вообще чего нибудь по промышленным холодильникам. Спасибо огромное


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #192 - 23.05.2012 :: 18:05:54	Функции поста	Печать
	apanga писал(а) 23.05.2012 :: 17:58:50: AME-L 3 а для чего Вам?

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

apanga Холодильщик Отсутствует Сообщений: 7 Местоположение: Оренбург Зарегистрирован: 21.05.2012	Re: 3D моделирование Ответ #193 - 24.05.2012 :: 16:42:04	Функции поста	Печать
	Помогите кто чем может ,) нужны чертежи ,связанные с холодильным оборудованием!и схема трубопровода от агрегата до потребителя!!


	IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: 3D моделирование Ответ #194 - 24.05.2012 :: 18:56:39	Функции поста	Печать
	apanga писал(а) 23.05.2012 :: 17:58:50: нужен сборочный чертеж, холодильного AME-L дык он в "Острове"))

	делай что нужно и будь что будет.....
	ICQ IP записан

apanga Холодильщик Отсутствует Сообщений: 7 Местоположение: Оренбург Зарегистрирован: 21.05.2012	Re: 3D моделирование Ответ #195 - 24.05.2012 :: 19:20:04	Функции поста	Печать
	сборочный в разрезе!


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #196 - 24.05.2012 :: 22:38:25	Функции поста	Печать
	muravei77 писал(а) 24.05.2012 :: 18:56:39: он в "Острове" http://ostrov.ru/data/file/katalog_list%202012/AME/AME-L/R404A_R507A/3%20compres... Структурная схема: http://ostrov.ru/data/file/sh-ame-l_7_09.pdf см. и выбирать AME-L здесь: http://ostrov.ru/item_18.htm Удачи!

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

apanga Холодильщик Отсутствует Сообщений: 7 Местоположение: Оренбург Зарегистрирован: 21.05.2012	Re: 3D моделирование Ответ #197 - 25.05.2012 :: 05:11:00	Функции поста	Печать
	Спасибо .


	IP записан

apanga Холодильщик Отсутствует Сообщений: 7 Местоположение: Оренбург Зарегистрирован: 21.05.2012	Re: 3D моделирование Ответ #198 - 25.05.2012 :: 15:14:31	Функции поста	Печать
	добрый день , еще вопрос открытый остался, может кто нибудь в автокаде продемонстрировать схему (аксонометрия) на плоскости , холодильной системы от агрегата до потребителя - на фреоне


	IP записан

apanga Холодильщик Отсутствует Сообщений: 7 Местоположение: Оренбург Зарегистрирован: 21.05.2012	Re: 3D моделирование Ответ #199 - 26.05.2012 :: 09:11:57	Функции поста	Печать
	откликнитесь....


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #200 - 26.05.2012 :: 09:24:28	Функции поста	Печать
	Wасилич, что за беспредел в твоём городе (Оренбург). Студентам никто не помогает, чему только их там учат? и они клянчат требуют материалы к диплому на Форуме. Тогда как Форум должен помогать, а не делать диплом за нерадивых студентов, которые и конкретные вопросы не могут задать. Какая смена растёт?

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #201 - 26.05.2012 :: 09:25:44	Функции поста	Печать
	apanga писал(а) 26.05.2012 :: 09:11:57: откликнитесь.... Помогите человеку Диплом походу накрывается

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #202 - 26.05.2012 :: 09:45:42	Функции поста	Печать
	ZiL (Бичижик) писал(а) 26.05.2012 :: 09:25:44: Помогите человеку и рады, но те проекты, что для строительства не совсем подходят для диплома. Да ещё и "(аксонометрия) на плоскости"

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Виталий Смирнов Администратор Холодильщик Член клуба Отсутствует Инженер 070200 Сообщений: 3136 Местоположение: Москва Зарегистрирован: 02.03.2002 Пол:	Re: 3D моделирование Ответ #203 - 26.05.2012 :: 16:23:54	Функции поста	Печать
	Если есть просто схема "Вид сверху", то берёте лист, линейку, карандаш, включаете воображение и чертите примерно такое (кубиками и линиями): Главное придерживаться осям XYZ http://www.2x2business.ru/kosgiz.htm
	« Последняя редакция: 26.05.2012 :: 16:28:41 - Виталий Смирнов »
	Поделитесь со мной вашей холодильной новостью.
	www Skype/VoIP Facebook ICQ IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #204 - 05.07.2012 :: 18:27:24	Функции поста	Печать
	Мультик
	« Последняя редакция: 05.07.2012 :: 18:37:40 - Виталий Смирнов »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

agel Малоактивный пользователь Отсутствует Сообщений: 3 Местоположение: москва Зарегистрирован: 27.09.2012	Re: 3D моделирование Ответ #205 - 28.09.2012 :: 07:43:53	Функции поста	Печать
	Есть ли в 3D для автокада водо-водяной чиллер? Любой...
	« Последняя редакция: 28.09.2012 :: 07:44:38 - agel »

	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: 3D моделирование Ответ #206 - 28.09.2012 :: 15:04:48	Функции поста	Печать
	agel писал(а) 28.09.2012 :: 07:43:53: водо-водяной чиллер Конечно И даже гликоль-гликолевый Также найдутся электросхемы , спецификации и прочее. Вам то он зачем нужен? Т.е вы предлагаете выложить сюда то, над чем несколько месяцев кто то трудился? Вы бы лучше номер своего лицевого счета дали, с предложением положить туда определенную сумму. А сами чем можете поделиться? Не будьте наивны, каждый свои чиллеры делает сам.


	IP записан

hlado-net Член клуба Холодильщик Отсутствует Сообщений: 448 Местоположение: Украина Зарегистрирован: 26.04.2011 Пол:	Re: 3D моделирование Ответ #207 - 28.09.2012 :: 16:10:27	Функции поста	Печать
	Вот как жоско И это в светлый праздник Для Автокада нет, есть BIM-Revit у McQuay'я в открытом доступе - http://www.daikinmcquay.com/McQuay/BIM/Revit-BIMFiles американский само-собой, у нас таких не продают


	www IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: 3D моделирование Ответ #208 - 28.09.2012 :: 16:23:32	Функции поста	Печать
	hlado-net писал(а) 28.09.2012 :: 16:10:27: Вот как жоско Просто немного поражен. Первое сообщение и сразу дайте, причем не по мелочи, а сразу 3д разработку. от это современные нравы, во поколение растет. Работать бля не хотят, но жить хотят красиво и сразу чтоб все было. И лучше за чужой счет. Работать надо, много и долго, тогда все будет.


	IP записан

hlado-net Член клуба Холодильщик Отсутствует Сообщений: 448 Местоположение: Украина Зарегистрирован: 26.04.2011 Пол:	Re: 3D моделирование Ответ #209 - 28.09.2012 :: 16:29:44	Функции поста	Печать
	reff писал(а) 28.09.2012 :: 16:23:32: Работать надо, много и долго, тогда все будет. [offtopic]жаль, не всегда так получается[/offtopic]


	www IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: 3D моделирование Ответ #210 - 29.09.2012 :: 02:02:05	Функции поста	Печать
	reff писал(а) 28.09.2012 :: 16:23:32: но жить хотят красиво и сразу чтоб все было. [offtopic]у нас при устройстве на работу вчерашние школьники сразу ставят планку 20-25 за меньшее работать не буду)) а что умеешь то? да ничего... поэтому летят на йух. поколение айфона и "ягуара" мля..[/offtopic]

	делай что нужно и будь что будет.....
	ICQ IP записан

agel Малоактивный пользователь Отсутствует Сообщений: 3 Местоположение: москва Зарегистрирован: 27.09.2012	Re: 3D моделирование Ответ #211 - 01.10.2012 :: 07:27:08	Функции поста	Печать
	reff писал(а) 28.09.2012 :: 16:23:32: Просто немного поражен. Первое сообщение и сразу дайте, причем не по мелочи, а сразу 3д разработку. от это современные нравы, во поколение растет. Работать бля не хотят, но жить хотят красиво и сразу чтоб все было. И лучше за чужой счет. Работать надо, много и долго, тогда все будет. Не намного Вы и младше меня, чтобы делить на поколения... Если Вам показалось, что я ищу халявы, то ошибаетесь, мне это 3D по работе, по большому счету, нафик не надо... Зак попросил показать чиллер и трубы как это будет выглядеть на крыше в 3D. ПРОСТО ПОКАЗАТЬ!!! Если жалко, то обойдусь просто параллелепипедом... П,С, даже не ожидал такой реакции на форуме... хотя бы профиль, что ли, посмотрели...
	« Последняя редакция: 01.10.2012 :: 07:31:06 - agel »

	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #212 - 01.10.2012 :: 07:36:11	Функции поста	Печать
	agel писал(а) 01.10.2012 :: 07:27:08: даже не ожидал такой реакции на форуме... ... палец в рот не ложи см. здесь http://ostrov.ru/catalog_2.htm Уважаемый agel! Ранее выкладывались общие виды чилеров и ссылки на сайты производителей в этой теме. Поройтесь. Удачи!

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #213 - 01.10.2012 :: 08:36:46	Функции поста	Печать
	agel писал(а) 01.10.2012 :: 08:02:06: но мне надо файл .dwg с этим сложнее. Если "Зак попросил показать чиллер и трубы как это будет выглядеть на крыше в 3D. ПРОСТО ПОКАЗАТЬ*!!" ... тогда ему и фото достаточно, а в 3D это уже серьёзные разработки. http://www.youtube.com/results?search_query=%D1%87%D0%B8%D0%BB%D0%BB%D0%B5%D1%80...

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

agel Малоактивный пользователь Отсутствует Сообщений: 3 Местоположение: москва Зарегистрирован: 27.09.2012	Re: 3D моделирование Ответ #214 - 01.10.2012 :: 08:40:15	Функции поста	Печать
	->REFF см.чаще на свои чертежи и никому не показывайте. ----- вот то, что мне надо было: чиллер и драйкулер П,С, Всем, кто отвечал - спасибо
	« Последняя редакция: 01.10.2012 :: 08:42:23 - agel »
	chiller+drajkuller.rar ( 781 KB \| 6 Загрузки )
	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: 3D моделирование Ответ #215 - 01.10.2012 :: 14:53:59	Функции поста	Печать
	agel писал(а) 01.10.2012 :: 07:27:08: хотя бы профиль, что ли, посмотрели... Я даже не догадался, думал опять студенты лентяи халявы ищут. Правильно поставленный вопрос-гарантия такого же ответа А показать 3Д можно к примеру у карриера взять на сайте. Только как это показать любой чиллер, я все одно не понял.? Они же все разные по габаритам, исполнению. Смысл в этом показе какой? Проще было к паралелепипеду вентиляторы нарисовать и показать. Делов то


	IP записан

MASK Холодильщик Отсутствует Сообщений: 9 Местоположение: Москва Зарегистрирован: 09.03.2011 Пол:	Re: 3D моделирование Ответ #216 - 13.11.2012 :: 10:36:40	Функции поста	Печать
	Коллеги, у кого есть 3D чертежи тройников и переходов для стальных бесшовных труб (ГОСТ 17376-2001, ГОСТ 17378-2001)? Нужны для автокада (расширение .sat)
	« Последняя редакция: 13.11.2012 :: 10:37:44 - MASK »

	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #217 - 13.11.2012 :: 12:14:43	Функции поста	Печать
	MASK писал(а) 13.11.2012 :: 10:36:40: 3D чертежи тройников и переходов Здесь, возможно, быстрее найдёте http://www.proektant.org/ Удачи!

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

MASK Холодильщик Отсутствует Сообщений: 9 Местоположение: Москва Зарегистрирован: 09.03.2011 Пол:	Re: 3D моделирование Ответ #218 - 14.11.2012 :: 11:20:01	Функции поста	Печать
	Спасибо, поищу.


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #219 - 26.11.2012 :: 07:33:33	Функции поста	Печать
	MASK писал(а) 14.11.2012 :: 11:20:01: поищу Нашли? http://www.proektant.org/index.php?topic=265.msg117565#msg117565

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Вячеслав54 Экс-Участник	Re: 3D моделирование Ответ #220 - 27.11.2012 :: 08:45:56	Функции поста	Печать
	Я тоже рисовал в компасе централи, давно правда

	IP записан

Вячеслав54 Экс-Участник	Re: 3D моделирование Ответ #221 - 27.11.2012 :: 08:48:14	Функции поста	Печать
	если что, есть большая база по арматуре(сам делал)


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #222 - 27.11.2012 :: 09:39:39	Функции поста	Печать
	Цитата: рисовал в компасе Очень жаль, что не в AutoCAD'е

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Вячеслав54 Экс-Участник	Re: 3D моделирование Ответ #223 - 27.11.2012 :: 09:47:22	Функции поста	Печать
	не осилил 3д в автокаде(((. Там все через одно место. Работал в Солиде, компасе, сейчас юниграфикс. Компас для простой трехмерки замечателен, а чертежи просто заглядение. Так что я фанат Компаса


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #224 - 27.11.2012 :: 18:02:21	Функции поста	Печать
	Цитата: Я тоже рисовал в компасе централи, давно правда Даже строповочные отверстия в раме предусмотрел. Смотря на картинку у меня такое впечатление, что это все 3D детальки сделаны собственноручно автором.
	« Последняя редакция: 27.11.2012 :: 18:09:32 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: 3D моделирование Ответ #225 - 27.11.2012 :: 20:55:49	Функции поста	Печать
	Цитата: если что, есть большая база по арматуре(сам делал) 3D моделями винтовых компрессоров не поделитесь? По централи все понравилось. Мы, правда, ставим после каждого компрессора на нагнетании обратный клапан, вход маслоотделителя стараемся делать ниже нагнетающих патрубков компрессоров (хотя у вас коллектор опускается вниз), на всасывании паров с экономайзера ставим фильтр, на каждый компрессор свой разгрузочный байпас при стоянке...
	« Последняя редакция: 27.11.2012 :: 21:03:12 - Aik »
	Кое-где придется подумать...
	Skype/VoIP IP записан

Вячеслав54 Экс-Участник	Re: 3D моделирование Ответ #226 - 28.11.2012 :: 04:48:52	Функции поста	Печать
	Да, в то время когда эти централи рисовали производитель не заморачивался 3д моделями, и приходилось идти на склад, брать линейку и вуаля)))

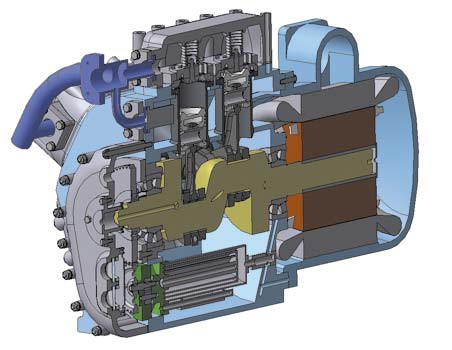

	4PC-10_2Y.jpg ( 263 KB \| 3 Загрузки ) Sborka_kompressora.jpg ( 500 KB \| 1 Download )
	IP записан

Вячеслав54 Экс-Участник	Re: 3D моделирование Ответ #227 - 28.11.2012 :: 04:51:24	Функции поста	Печать
	ну а это еще для ценителей

	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #228 - 28.11.2012 :: 08:17:53	Функции поста	Печать
	Цитата: ну а это еще для ценителей Красота... оценил Вплоть до болтов на хомутах

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Андрей Экс-Участник	Re: 3D моделирование Ответ #229 - 04.12.2012 :: 14:18:24	Функции поста	Печать
	Сейчас более подробно изучаю компас 3d 13v-с автокадом несравнить. Но вопрос вот вчем- а можно ли файлы автокада трехмерки перелить в какой-нибуть формат для компаса.Так как есть много трехмерки для автокада- а для компаса нет. Да и компас намного проще автокада,


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #230 - 04.12.2012 :: 16:24:45	Функции поста	Печать
	Андрей пробуй через солид, для компаса понятен .step от солида

	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Вячеслав54 Экс-Участник	Re: 3D моделирование Ответ #231 - 06.12.2012 :: 09:02:29	Функции поста	Печать
	Я пробовал - получалось, но не все. Чаще всего модели получались как плоская проекция на одну из плоскостей. В чем проблема так и не допер. И еще, компас видел модель не как болванку, а как набор криво сшитых плоскостей. В итоге такая модель в сборке не "цеплялась" с помощью сопряжений


	IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #232 - 28.04.2013 :: 12:58:50	Функции поста	Печать
	Вот такой агрегатик мандячу, прошу закритиковать пока в натуре не собран.

	KOMPAS_--_AgregatList_1.jpg ( 3498 KB \| 5 Загрузки ) Agregat1_pdf.jpg ( 3027 KB \| 2 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #233 - 28.04.2013 :: 14:15:36	Функции поста	Печать
	Цитата: ну а это еще для ценителей Компрессора прорисованы не достоверно, Компрессора стоят внизу, а линейник сверху что есть абсурддно и не удобно, а ткак же использованы углы вместо нормальных отводов на нагнетании. траектории тоже можно скрыть. Да и расчет по гидравлике явно не проводился для этого ляпилова.
	« Последняя редакция: 28.04.2013 :: 14:23:23 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: 3D моделирование Ответ #234 - 28.04.2013 :: 19:04:37	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 28.04.2013 :: 12:58:50: прошу закритиковать А зачем "анаконды"? Почему жёстко не закрепить, тем более швеллер на раме-с прочностью-жёсткостью проблем быть не должно..

	делай что нужно и будь что будет.....
	ICQ IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #235 - 29.05.2013 :: 19:03:14	Функции поста	Печать
	muravei77 писал(а) 28.04.2013 :: 19:04:37: А зачем "анаконды"? Почему жёстко не закрепить Так мягче агрегат работает. Вот готовый к отгрузке:

	DSCN0311.JPG ( 936 KB \| 6 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Михалап-аль-Бабай Модератор Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: 3D моделирование Ответ #236 - 29.05.2013 :: 19:24:13	Функции поста	Печать
	Коллектор всаса:

	KOMPAS_--_kollektor.jpg ( 122 KB \| 3 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #237 - 30.05.2013 :: 06:10:52	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 29.05.2013 :: 19:24:13: Коллектор всаса: Я так понимаю тонкие трубки - это возврат масла? За счет чего оно будет подниматься на такую высоту? У нас на производстве проводился опыт - пытались вытянуть масло на высоту порядка 1,5 метра с помощью эжектора. К сожалению все ухищрения были напрасны, даже при скоростях газа до 20 м/с.


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #238 - 30.05.2013 :: 07:20:29	Функции поста	Печать
	Olgerd писал(а) 30.05.2013 :: 06:10:52: За счет чего оно будет подниматься на такую высоту? За счёт разницы давлений?

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: 3D моделирование Ответ #239 - 30.05.2013 :: 07:40:05	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 29.05.2013 :: 19:03:14: Вот готовый к отгрузке: спорная установка фильтров. не хотел бы я их менять если чессна))

	делай что нужно и будь что будет.....
	ICQ IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #240 - 30.05.2013 :: 07:44:23	Функции поста	Печать
	зато грязь сама высыплется )

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #241 - 30.05.2013 :: 09:34:35	Функции поста	Печать
	Геннадий писал(а) 30.05.2013 :: 07:20:29: За счёт разницы давлений? А разве эта разница настолько велика, чтобы компенсировать столб масла в узкой трубке? И за счет чего такая разница появляется?


	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #242 - 30.05.2013 :: 09:58:58	Функции поста	Печать
	Olgerd писал(а) 30.05.2013 :: 09:34:35: А разве эта разница настолько велика, чтобы компенсировать столб масла в узкой трубке? И за счет чего такая разница появляется? Наверное за счет сопротивления фильтра Только вот не понимаю, в нижней точке (по идее) собирается масло и "грязь", которая идет в обход фильтра по тонкой трубке.

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #243 - 30.05.2013 :: 11:02:28	Функции поста	Печать
	ZiL (Бичижик) писал(а) 30.05.2013 :: 09:58:58: Наверное за счет сопротивления фильтра Ну то есть это означает, что фильтрующий элемент после запуска и обкатки установки не извлекается, создавая искусственно дополнительное сопротивление для того, чтобы поднять масло? Сомнительная выгода... К тому же на сетчатом фильтре все равно большого сопротивления не будет, если конечно он не сильно забит...
	« Последняя редакция: 30.05.2013 :: 12:12:32 - Olgerd »

	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #244 - 30.05.2013 :: 18:10:08	Функции поста	Печать
	Olgerd писал(а) 30.05.2013 :: 11:02:28: Ну то есть это означает, что фильтрующий элемент после запуска и обкатки установки не извлекается, создавая искусственно дополнительное сопротивление для того, чтобы поднять масло? Сомнительная выгода... К тому же на сетчатом фильтре все равно большого сопротивления не будет, если конечно он не сильно забит... Ну фильтр в любом случае имеет небольшое сопротивление. Предполагаю что установлен не просто сетчатый фильтр а еще фильтрующие кассеты. Да и в любом случае через "шестерку" будет подъем масла поскольку скорость газа будет достаточной. А в целом я почему то думал, что в коллекторах, всасывающую трубу (на компрессор) отрезают под углом и углубляют в коллектор, чтобы оставалось где то 2 мм до нижней части коллектора. З.Ы. Централь снабжена маслоотделителем (по всей видимости битцеровским) который хорошо масло собирает.
	« Последняя редакция: 30.05.2013 :: 18:13:49 - ZiL (Бичижик) »
	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: 3D моделирование Ответ #245 - 30.05.2013 :: 21:34:57	Функции поста	Печать
	ZiL (Бичижик) писал(а) 30.05.2013 :: 18:10:08: А в целом я почему то думал, что в коллекторах, всасывающую трубу (на компрессор) отрезают под углом и углубляют в коллектор, чтобы оставалось где то 2 мм до нижней части коллектора. В рекомендациях битцера по винтам есть схемы коллекторов. Там два варианта исполнения: - с зарезами, углубленными в коллектор. - с трубками как сделано у Михаила. Я почти всегда делаю с зарезами. Пару раз делал с трубками 6мм маслоподъем, но было это на больших диаметрах всасывающих патрубков компрессоров. Проблемм с возвратом масла не наблюдалось.

	Кое-где придется подумать...
	Skype/VoIP IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #246 - 30.05.2013 :: 22:17:55	Функции поста	Печать
	Вот мне и интересно почему трубка маслоподъема идет в обход фильтра

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #247 - 31.05.2013 :: 06:13:54	Функции поста	Печать
	ZiL (Бичижик) писал(а) 30.05.2013 :: 18:10:08: Да и в любом случае через "шестерку" будет подъем масла поскольку скорость газа будет достаточной. К сожалению опыт показывает, что не в любом случае. Если потери на высоту столба масла будут выше потерь на всасывающем трубопроводе - то в лучшем случае в коллекторе будет болтаться значительно больше масла, чем хотелось бы.


	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: 3D моделирование Ответ #248 - 31.05.2013 :: 08:18:34	Функции поста	Печать
	Aik писал(а) 30.05.2013 :: 21:34:57: - с трубками как сделано у Михаила. Ну не так как это сделано у Михаила. В рекомендациях Bitzer для винтовых компрессоров один вариант возврата масляной трубки изображен с подключением прямо во всасывающую полость компрессора. А про второй вариант написано, что его лучше использовать только в случае, когда остальные способы реализовать не представляется возможным. Причем конфигурация трубопровода иная, чем на представленном коллекторе и есть намек на ограничение высоты подъема.


	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: 3D моделирование Ответ #249 - 31.05.2013 :: 17:22:40	Функции поста	Печать
	А если в коллекторе не масло а не выкипевший фреон?

	Печатаю одним пальцем
	Skype/VoIP IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: 3D моделирование Ответ #250 - 31.05.2013 :: 18:28:29	Функции поста	Печать
	Михаил, впаяй, ради эксперимента, стеклышко на одну трубку. БОБР писал(а) 31.05.2013 :: 17:22:40: А если в коллекторе не масло а не выкипевший фреон? Через шестерку ИМХО вреда не будет. В отделителях жидкости, ведь тоже, отверстие на петле есть. У кифато такое видел, вроде работало нормально. Правда давно это было, сейчас не знаю как делают.


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: 3D моделирование Ответ #251 - 17.06.2013 :: 07:46:10	Функции поста	Печать
	Случайно наткнулся на 3D модели Bitzer, может кому пригодится: http://sketchup.google.com/3dwarehouse/details?mid=51a01d55077f322e53fc81e598967...


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #252 - 21.05.2014 :: 15:10:09	Функции поста	Печать
	Маслоподъёмная петля из отводов 45° и 90°

	oilfiting-54__45_90_.rar ( 75 KB \| 6 Загрузки ) oilfiting-54__45_90_.pdf ( 287 KB \| 3 Загрузки ) Oil_Fitting_54.jpg ( 55 KB \| 5 Загрузки ) Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #253 - 23.07.2014 :: 08:47:42	Функции поста	Печать
	На сайте компании "Остров" размещены трёхмерные модели и др. информация воздухоохладителей серии ОН201: http://www.ostrovcomplete.com/ru/catalog_serie_1.htm

	Ostrov_OH201_3D_model.rar ( 1439 KB \| 4 Загрузки ) Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

mesalna Малоактивный пользователь Отсутствует Сообщений: 2 Местоположение: Minsk Зарегистрирован: 27.05.2012 Пол:	Re: 3D моделирование Ответ #254 - 08.08.2014 :: 09:34:50	Функции поста	Печать
	Добрый день. Хотелось бы узнать сталкивался ли кто-нибудь с 3D моделями торгового холода? Витрины, пристенки.. Может быть кто-то может чем-нибудь поделится? Очень признательна была бы)


	Skype/VoIP IP записан

hlado-net Член клуба Холодильщик Отсутствует Сообщений: 448 Местоположение: Украина Зарегистрирован: 26.04.2011 Пол:	Re: 3D моделирование Ответ #255 - 08.08.2014 :: 10:59:05	Функции поста	Печать
	Арнегов есть немного в Скетчапе - https://3dwarehouse.sketchup.com/user.html?id=0976148373208655796718172


	www IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #256 - 08.08.2014 :: 11:30:06	Функции поста	Печать
	mesalna писал(а) 08.08.2014 :: 09:34:50: с 3D моделями торгового холода Это делают даже неискушённые менеджеры в AutoCade (+база по моделям торговой мебели в 3D, от производителя и небольшие настройки)

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

AW Активный пользователь Отсутствует Сообщений: 42 Местоположение: orel Зарегистрирован: 14.08.2014	Re: 3D моделирование Ответ #257 - 14.08.2014 :: 13:12:06	Функции поста	Печать
	Добрый день. Пытаюсь освоить 3д моделирование в автокаде 2010. Подскажите, пожалуйста, как правильно объеденить в блок (нужно ли объединять?) начерченную мной фигурку состоящую из нескольких элементов, сохранить её в базе автокада, а при следующем запуске автокада снова её открыть. Так-же интересует вопрос о том, можно ли добавить в автокад дополнительные текстуры для наложения на тела. Либо я не там ищу, либо у меня действительно не из чего выбрать. В металлах всего 4 наименования.


	IP записан

Despereaux Член клуба Холодильщик Отсутствует Инженер ХС Сообщений: 458 Местоположение: Москва Зарегистрирован: 06.02.2009 Пол:	Re: 3D моделирование Ответ #258 - 14.08.2014 :: 13:26:17	Функции поста	Печать
	AW писал(а) 14.08.2014 :: 13:12:06: Добрый день. Пытаюсь освоить 3д моделирование в автокаде 2010. Лучше не начинай, не теряй даром время. Для 3D моделирования есть более подходящие программы. Остальные вопросы лучше адресовать на профильные форумы, типа forum.dwg.ru, потому как вопросы у вас явно не по "холоду".

	Киса, скажите мне как художник - художнику: вы рисовать умеете? (с)
	IP записан

AW Активный пользователь Отсутствует Сообщений: 42 Местоположение: orel Зарегистрирован: 14.08.2014	Re: 3D моделирование Ответ #259 - 14.08.2014 :: 14:49:07	Функции поста	Печать
	Despereaux писал(а) 14.08.2014 :: 13:26:17: Лучше не начинай, не теряй даром время. Для 3D моделирования есть более подходящие программы. Остальные вопросы лучше адресовать на профильные форумы, типа forum.dwg.ru, потому как вопросы у вас явно не по "холоду". Да, не раз слышал, что автокад не самая удобная программа для 3д, но дело в том, что я с института привык к нему, а фигурки, которые я хочу уметь чертить довольно примитивны, чтобы ради этого осваивать что то ещё. Тем не менее, о каких более подходящих программах вы говорите? Компас, солидворкс? Может быть, что то ещё?


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #260 - 14.08.2014 :: 15:17:31	Функции поста	Печать
	AutoCAD P&ID MagiCAD Bentley OpenPlant PowerPID http://www.bentley.com/ru-RU/Products/OpenPlant+PowerPID/?BPID=Natalia.Debalchuk... http://holod-konsultant.ru/cgi-bin/yabb/YaBB.pl?num=1390826564

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Kushnarevsky Холодильщик Отсутствует Инженер по холодильному оборудованию Сообщений: 33 Местоположение: Ростов-на-Дону Зарегистрирован: 19.10.2012 Пол:	Re: 3D моделирование Ответ #261 - 17.08.2014 :: 10:54:40	Функции поста	Печать
	mаks77 писал(а) 17.06.2013 :: 07:46:10: Случайно наткнулся на 3D модели Bitzer, может кому пригодится: http://sketchup.google.com/3dwarehouse/details?mid=51a01d55077f322e53fc81e598967... Очень простая и удобная программа (sketchup), немного сложнее Cinema 4D, но все относительно, думаю: время АвтоКАДа проходит.

	001_019.jpg ( 117 KB \| 3 Загрузки ) 002_010.jpg ( 754 KB \| 3 Загрузки ) 003_010.jpg ( 627 KB \| 3 Загрузки ) 004_006.jpg ( 658 KB \| 2 Загрузки ) 005.jpg ( 171 KB \| 8 Загрузки )
	www IP записан

Koggerey Малоактивный пользователь Отсутствует Сообщений: 9 Местоположение: ihz Зарегистрирован: 25.04.2014	Re: 3D моделирование Ответ #262 - 25.08.2014 :: 10:52:38	Функции поста	Печать
	Доброго дня может есть у кого чертежи или модели фурнитур дверей MHT и Kide? Буду признателен за любую инфу по габаритам


	IP записан

hot Холодильщик Отсутствует Сообщений: 130 Местоположение: Orel Зарегистрирован: 04.12.2012	Re: 3D моделирование Ответ #263 - 22.02.2015 :: 06:20:15	Функции поста	Печать
	Кто нибудь может поделиться 3D моделью маленького агрегата, на базе 1-ой герметички, или хотя бы просто компрессора герметичного, маленького. Maneurop не предлагать. Буду признателен, заранее спасибо.


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #264 - 24.02.2015 :: 08:14:07	Функции поста	Печать
	hot писал(а) 22.02.2015 :: 06:20:15: на базе 1-ой герметички, или хотя бы просто компрессора герметичного, маленького. Maneurop не предлагать

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

hot Холодильщик Отсутствует Сообщений: 130 Местоположение: Orel Зарегистрирован: 04.12.2012	Re: 3D моделирование Ответ #265 - 24.02.2015 :: 09:11:15	Функции поста	Печать
	))))))))) нет ну браузером я номрально владею. Можно автокад или компас?


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: 3D моделирование Ответ #266 - 24.02.2015 :: 09:46:49	Функции поста	Печать
	hot писал(а) 24.02.2015 :: 09:11:15: Можно автокад подсмотренно http://ostrovcomplete.com/ru/catalog_29.htm

	3D-model-10-14_dwg_001.rar (Вложенный файл удалён) _BOCK___001.jpg (Вложенный файл удалён) Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

TpaTaTa Холодильщик Отсутствует Сообщений: 4 Местоположение: Николаев Зарегистрирован: 05.02.2013	Re: 3D моделирование Ответ #267 - 26.03.2016 :: 21:03:38	Функции поста	Печать
	Может у кого есть 3D модель Bitzera 4nes-20y ? Или подскажите почему я с программы software скачиваю модель этого компрессора, а в солиде у меня открывается только ротолоки?


	IP записан

Вадим296 Холодильщик Отсутствует Сообщений: 28 Зарегистрирован: 28.07.2010	Re: 3D моделирование Ответ #268 - 19.06.2016 :: 18:15:23	Функции поста	Печать
	TpaTaTa писал(а) 26.03.2016 :: 21:03:38: Может у кого есть 3D модель Bitzera 4nes-20y ? Или подскажите почему я с программы software скачиваю модель этого компрессора, а в солиде у меня открывается только ротолоки? Добрый вечер! компрессор состоит из двух файлов 1. 4VES-6_4NES-20_STANDARD 2. 4NES-20 Оба файла есть в архиве в программе Bitzer
	« Последняя редакция: 19.06.2016 :: 18:15:52 - Вадим296 »

	IP записан

Вадим296 Холодильщик Отсутствует Сообщений: 28 Зарегистрирован: 28.07.2010	Re: 3D моделирование Ответ #269 - 19.06.2016 :: 18:21:51	Функции поста	Печать
	Кто-нибудь может проконсультировать, кто как рассчитывает раму для агрегатов, какой профиль или швеллер выбрать. Основной вопрос - как учесть динамическую нагрузку от компрессора.


	IP записан

AW Активный пользователь Отсутствует Сообщений: 42 Местоположение: orel Зарегистрирован: 14.08.2014	Re: 3D моделирование Ответ #270 - 21.06.2016 :: 06:08:27	Функции поста	Печать
	Вадим296 писал(а) 19.06.2016 :: 18:21:51: Кто-нибудь может проконсультировать, кто как рассчитывает раму для агрегатов, какой профиль или швеллер выбрать. Основной вопрос - как учесть динамическую нагрузку от компрессора. Программа Solidworks, приложение к ней - simulation в ютюбе есть достаточно обучающих роликов по этой теме.


	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: 3D моделирование Ответ #271 - 21.06.2016 :: 12:33:33	Функции поста	Печать
	Вадим296 писал(а) 19.06.2016 :: 18:21:51: Основной вопрос - как учесть динамическую нагрузку от компрессора. AW писал(а) 21.06.2016 :: 06:08:27: Программа Solidworks, приложение к ней - simulation в ютюбе есть достаточно обучающих роликов по этой теме. Одной программы мало, чтобы рассчитать динамическую нагрузку нужны параметры этой нагрузки - величина и частота вибрации или спектр вибраций, амплитуда и длительность ударных нагрузок при старте и остановке компрессора и т.п.

	Печатаю одним пальцем
	Skype/VoIP IP записан

Oleksiy Новичок Отсутствует Сообщений: 1 Местоположение: Киев Зарегистрирован: 24.03.2016 Пол:	Re: 3D моделирование Ответ #272 - 11.10.2016 :: 10:08:48	Функции поста	Печать
	Доброго дня !!! Может у кого есть 3D модель Bitzer HSN 6461-50 (6451-50) в формате STEP ? Черчу централи и не могу найти этот компрессор... Спасибо

	IP записан

morozzz Холодильщик Отсутствует Сообщений: 19 Местоположение: Туймазы Зарегистрирован: 06.05.2012	Re: 3D моделирование Ответ #273 - 21.11.2016 :: 07:49:20	Функции поста	Печать
	Подскажите где взять 3D CAD модели Bitzer, Frascold, Copeland


	IP записан

hlado-net Член клуба Холодильщик Отсутствует Сообщений: 448 Местоположение: Украина Зарегистрирован: 26.04.2011 Пол:	Re: 3D моделирование Ответ #274 - 21.11.2016 :: 08:54:21	Функции поста	Печать
	в программах Bitzer и Copeland ссылки есть


	www IP записан

morozzz Холодильщик Отсутствует Сообщений: 19 Местоположение: Туймазы Зарегистрирован: 06.05.2012	Re: 3D моделирование Ответ #275 - 22.11.2016 :: 10:39:59	Функции поста	Печать
	Спасибо. Почему то в программе Copeland Select 7.10 только 2D чертежи, при клике 3D Чертежи пишет нет изображений. Это как то лечится?


	IP записан

hlado-net Член клуба Холодильщик Отсутствует Сообщений: 448 Местоположение: Украина Зарегистрирован: 26.04.2011 Пол:	Re: 3D моделирование Ответ #276 - 22.11.2016 :: 11:57:23	Функции поста	Печать
	copeland 3d есть только на новые компрессора Stream


	www IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: 3D моделирование Ответ #277 - 22.11.2016 :: 14:30:31	Функции поста	Печать
	Скопировал в облако. Чертежи 2D 3D FRASCOLD 845МБ. https://cloud.mail.ru/public/4Sqm/AZn7e3nQP

	Печатаю одним пальцем
	Skype/VoIP IP записан

morozzz Холодильщик Отсутствует Сообщений: 19 Местоположение: Туймазы Зарегистрирован: 06.05.2012	Re: 3D моделирование Ответ #278 - 23.11.2016 :: 06:52:07	Функции поста	Печать
	БОБР писал(а) 22.11.2016 :: 14:30:31: Скопировал в облако. Чертежи 2D 3D FRASCOLD 845МБ. https://cloud.mail.ru/public/4Sqm/AZn7e3nQP Скачал. Большое человеческое спасибо.


	IP записан

hlado-net Член клуба Холодильщик Отсутствует Сообщений: 448 Местоположение: Украина Зарегистрирован: 26.04.2011 Пол:	Re: 3D моделирование Ответ #279 - 23.11.2016 :: 08:13:05	Функции поста	Печать
	БОБР писал(а) 22.11.2016 :: 14:30:31: Скопировал в облако. Чертежи 2D 3D FRASCOLD 845МБ. https://cloud.mail.ru/public/4Sqm/AZn7e3nQP ухты, спасибо !


	www IP записан

UATAVR Холодильщик Отсутствует Сообщений: 2 Зарегистрирован: 14.04.2011	Re: 3D моделирование Ответ #280 - 23.03.2017 :: 11:31:00	Функции поста	Печать
	СПАСИБО!


	IP записан

Nikolay HLAD Малоактивный пользователь Отсутствует Сообщений: 2 Местоположение: Херсон Зарегистрирован: 15.06.2012 Пол:	Re: 3D моделирование Ответ #281 - 06.05.2017 :: 06:59:35	Функции поста	Печать
	Нужна база в 3D солидворкс компонентов холодильных станций, агрегатов трубы, фитинги, смотровые стекла, фильтры, виброгасители, ресиверы фреона, маслоотделители, маслоресиверы OW4, OM3, вентили, хомуты крепления труб, возможно щитков управления (коробок),виброопор, и т д Есть у кого-то?


	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: 3D моделирование Ответ #282 - 06.05.2017 :: 07:18:28	Функции поста	Печать
	Nikolay HLAD писал(а) 06.05.2017 :: 06:59:35: Нужна база в 3D солидворкс компонентов холодильных станций, агрегатов трубы, фитинги, смотровые стекла, фильтры, виброгасители, ресиверы фреона, маслоотделители, маслоресиверы OW4, OM3, вентили, хомуты крепления труб, возможно щитков управления (коробок),виброопор, и т д Есть у кого-то? А самому начертить?

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Nikolay HLAD Малоактивный пользователь Отсутствует Сообщений: 2 Местоположение: Херсон Зарегистрирован: 15.06.2012 Пол:	Re: 3D моделирование Ответ #283 - 06.05.2017 :: 07:49:15	Функции поста	Печать
	где это можно приобрести? что еще подобное можно приобрести?


	IP записан

MAXX Холодильщик Отсутствует Сообщений: 1 Местоположение: Москва Зарегистрирован: 13.03.2013 Пол:	Re: 3D моделирование Ответ #284 - 30.08.2017 :: 08:29:52	Функции поста	Печать
	Коллеги добрый день! Случайно нету у кого 3D модели компрессора HSK 6461-60. А то перерыл весь интернет пусто, а в Bitzere молчат. Буду благодарен.


	IP записан

BOL Холодильщик --- Отсутствует Сообщений: 1060 Местоположение: ОМСК Зарегистрирован: 22.01.2009 Пол:	Re: 3D моделирование Ответ #285 - 18.05.2019 :: 17:33:07	Функции поста	Печать
	Добрый день . Подскажите где можно скачать 3D модели клапанов и приводов , производитель Siemens .


	IP записан

Despereaux Член клуба Холодильщик Отсутствует Инженер ХС Сообщений: 458 Местоположение: Москва Зарегистрирован: 06.02.2009 Пол:	Re: 3D моделирование Ответ #286 - 20.05.2019 :: 15:43:24	Функции поста	Печать
	Заходите вот на этот сайт - выбор продукции - Клапаны и приводы - Прямой выбор калапана Выбираете нужный клапан (привод), в разделе "Документы" есть пункт "Габаритные размеры", качаете ZIP архив с отличными 3-D_шками

	Киса, скажите мне как художник - художнику: вы рисовать умеете? (с)
	IP записан

BOL Холодильщик --- Отсутствует Сообщений: 1060 Местоположение: ОМСК Зарегистрирован: 22.01.2009 Пол:	Re: 3D моделирование Ответ #287 - 21.05.2019 :: 13:30:52	Функции поста	Печать
	Огромное спасибо , знал об этом сай те но найти там то что нужно не получалось .


	IP записан

drs Холодильщик Отсутствует Сообщений: 50 Местоположение: ЮФО Зарегистрирован: 02.06.2010 Пол:	Re: 3D моделирование Ответ #288 - 26.06.2019 :: 13:58:32	Функции поста	Печать
	Добрый день, может у кого есть 3D модель S6F-30.2??? Очень нужна.


	IP записан

Эль Член клуба Холодильщик Отсутствует Сообщений: 742 Местоположение: Че Зарегистрирован: 28.04.2010 Пол:	Re: 3D моделирование Ответ #289 - 26.06.2019 :: 19:36:28	Функции поста	Печать
	drs писал(а) 26.06.2019 :: 13:58:32: Добрый день, может у кого есть 3D модель S6F-30.2??? Очень нужна. Попробуй отсюда вытянуть.

	BLAST_ROOM_-_BITZER_S6F_30_2Y_X3__R507_.SLDPRT (Вложенный файл удалён) Фрилансер Расчёт и подбор холодильного оборудования (фреон, аммиак) Чертежи Технический перевод e-mail: ref.project@aol.com
	IP записан

Nikholod Холодильщик Отсутствует Сообщений: 24 Зарегистрирован: 03.02.2009 Пол:	Re: 3D моделирование Ответ #290 - 01.03.2023 :: 12:53:55	Функции поста	Печать
	Добрый день. Подскажите где можно найти 3D DWG винтовых компрессоров RefComp серии SRC-S, интересует модель SRC-S-255, может у кого есть. На официальном сайте нет. Спасибо.


	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: 3D моделирование Ответ #291 - 05.03.2023 :: 08:10:00	Функции поста	Печать
	Только 2D

	Desktop_001.rar (Вложенный файл удалён) Печатаю одним пальцем
	Skype/VoIP IP записан

Nikholod Холодильщик Отсутствует Сообщений: 24 Зарегистрирован: 03.02.2009 Пол:	Re: 3D моделирование Ответ #292 - 14.03.2023 :: 18:38:43	Функции поста	Печать
	Спасибо большое!


	IP записан

Переключение на Главную Страницу

Страницы: [1]

Функции темы

‹ Предыдущая Тема | Следующая Тема ›

« Главная ‹ Раздел Наверх

Наверх

Valid XHTML

Valid CSS

Powered by Perl

Source Forge
