Удары в жидкостной магистрали (число прочтений - 37829 )

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Удары в жидкостной магистрали 22.02.2011 :: 17:59:55	Функции поста	Печать
	Добрый вечер. Прошу совета в такой ситуации: низкотемпературная установка на базе Битзер на 404а, расположен на улице. В момент запуска отчётливо проявляются удары в жидкостной магистрали, которые пропадают примерно через 20-30 сек. Впоследстви вплоть до повышения давления конденсации до 14 бар появляются снова.После запуска вент.конд. давление падает до 12 бар и удары прекращаются. Да, забыл сказать: между нагнетательной магистралью и отделителем жидкости стоит перепускной соленоид со временем открытия 20 сек. Каково ваше мнение, уважаемые форумчане, встречались ли с подобной ситуацией? Зарание спасибо.


	Skype/VoIP IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #1 - 22.02.2011 :: 18:27:59	Функции поста	Печать
	cэд писал(а) 22.02.2011 :: 17:59:55: ...В момент запуска отчётливо проявляются удары в жидкостной магистрали, которые пропадают примерно через 20-30 сек... На линии слива из конденсатора в рессивер? Бывает...


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #2 - 22.02.2011 :: 18:40:49	Функции поста	Печать
	Нет, на участке от фильтра-осушителя до ТРВ.


	Skype/VoIP IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #3 - 22.02.2011 :: 18:46:46	Функции поста	Печать
	cэд писал(а) 22.02.2011 :: 18:40:49: Нет, на участке от фильтра-осушителя до ТРВ. Видимо, пары прорываются в жидкостную линию - низкий уровень в рессивере.


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #4 - 22.02.2011 :: 18:51:02	Функции поста	Печать
	Внижнем смотровом окне ресивера шарик плавает в зависимости от вкл-выкл вент.конд.


	Skype/VoIP IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #5 - 22.02.2011 :: 19:06:46	Функции поста	Печать
	А температура трубы перед жидкостным фильтром и после него одинаковая?


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #6 - 22.02.2011 :: 19:23:49	Функции поста	Печать
	Да. Я и перепад давления проверял-0 бар. Я вот что подумал: а может ли послужить причиной тот хладагент, который подаётся в отделитель жидкости в момент запуска? Ведь он наполняет всасывающюю магистраль до ТРВ со стороны испарителя с давлением выше, чем давление фреона, идущего от ресивера к ТРВ. Соответственно жидкость, идущая из ресивера, встречает преграду в испарителе, создаваемую выбросом хладагента во всас. Что б этом думаете?


	Skype/VoIP IP записан

flatron82 Холодильщик Отсутствует Сообщений: 13 Местоположение: Екатеринбург Зарегистрирован: 21.06.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #7 - 22.02.2011 :: 19:27:20	Функции поста	Печать
	Заправку фреона проверяли?! Соленоид стоит перед ТРВ?! В рекомендациях соленоид надо ставить как можно ближе к ТРВ, чтобы не было гидроударов


	ICQ IP записан

flatron82 Холодильщик Отсутствует Сообщений: 13 Местоположение: Екатеринбург Зарегистрирован: 21.06.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #8 - 22.02.2011 :: 19:29:59	Функции поста	Печать
	Не понял при чем тут отделитель жидкости?!


	ICQ IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #9 - 22.02.2011 :: 19:43:54	Функции поста	Печать
	Система работает 1,5 года. А отделитель жидкости находится в составе установки. Я ответил на Ваш вопрос?


	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #10 - 22.02.2011 :: 19:46:44	Функции поста	Печать
	А заправлено туда при монтаже 48 кило.


	Skype/VoIP IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #11 - 22.02.2011 :: 20:00:30	Функции поста	Печать
	cэд писал(а) 22.02.2011 :: 19:23:49: ...Я вот что подумал: а может ли послужить причиной тот хладагент, который подаётся в отделитель жидкости в момент запуска? Ведь он наполняет всасывающюю магистраль до ТРВ со стороны испарителя с давлением выше, чем давление фреона, идущего от ресивера к ТРВ. Соответственно жидкость, идущая из ресивера, встречает преграду в испарителе, создаваемую выбросом хладагента во всас. Что б этом думаете? Переведи - не понял....
	« Последняя редакция: 22.02.2011 :: 20:00:53 - mаks77 »

	IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #12 - 22.02.2011 :: 20:05:20	Функции поста	Печать
	Возможны также две причины: 1) недостаток фреона, 2) неправильная настройка РД, включающих вентиряторы конденсатора: или слишком низкая уставка, или большой диференциал. Поделились бы цифрами: давления, температуры и по возможности - больлбше данных.

	В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #13 - 22.02.2011 :: 20:12:33	Функции поста	Печать
	Я имел ввиду, что при дросселировании после ТРВ в испарителе давление ниже, чем во всасе при открытии перепускного соленоида и пока компрессор не отберет фреон из испарителя и отделителя жидкости, давление в этом участке выше.


	Skype/VoIP IP записан

Михалап-аль-Бабай Член клуба Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #14 - 22.02.2011 :: 20:12:50	Функции поста	Печать
	Попробуй поставить вставку в ТРВ поменьше, причина скорее всего в этом, но летом прийдется опять поменять.

	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #15 - 22.02.2011 :: 20:21:43	Функции поста	Печать
	cэд писал(а) 22.02.2011 :: 20:12:33: Я имел ввиду, что при дросселировании после ТРВ в испарителе давление ниже, чем во всасе при открытии перепускного соленоида и пока компрессор не отберет фреон из испарителя и отделителя жидкости, давление в этом участке выше. Понял. Но если жидкостная труба от фильтра до ТРВ заполнена жидкостью, то ударов не должно быть...


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #16 - 22.02.2011 :: 20:23:02	Функции поста	Печать
	Цифры такие: тепр.кам. -29, давл.конд. 14 бар, дифф. РДК 2бара, всас. 0,2 бар , переохл. 8 К, перегрев не мерял, ТРВ не регулировал.


	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #17 - 22.02.2011 :: 20:26:51	Функции поста	Печать
	Пузырей в смотровом окне нет, только при пуске в течении 10-15 сек чуть-чуть проскакивают и всё


	Skype/VoIP IP записан

Refмэн Член клуба Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 876 Местоположение: С-Пб Зарегистрирован: 16.02.2008 Пол:	Re: Удары в жидкостной магистрали Ответ #18 - 22.02.2011 :: 20:37:05	Функции поста	Печать
	Я недопонял? Что это за соленоид между нагнетанием и отделителем жидкости, да ещё и 20-ти секундный. Может быть речь все-таки о системе KVR-NRD, и регулировке давл. конденсации? Сам клапан KVR порой открывается не корректно и идёт стрёкот, очень смахивающий на гидроудары. Наверное стоит попробовать его полностью открыть, и послушать дальше.

	"я знаю, что я ничего не знаю"
	IP записан

Михалап-аль-Бабай Член клуба Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #19 - 22.02.2011 :: 20:43:06	Функции поста	Печать
	Refмэн писал(а) 22.02.2011 :: 20:37:05: Я недопонял? Что это за соленоид между нагнетанием и отделителем жидкости, да ещё и 20-ти секундный. Типа разгруженный запуск

	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #20 - 22.02.2011 :: 20:47:06	Функции поста	Печать
	KVR там нет. А соленоид предназначен для предотвращения преждевременной остановки компрессора по НД. Монтировал не я, это оборудование у меня на обслуживании. Агрегат "Островской" 6Y-40.


	Skype/VoIP IP записан

Михалап-аль-Бабай Член клуба Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #21 - 22.02.2011 :: 20:49:23	Функции поста	Печать
	cэд писал(а) 22.02.2011 :: 17:59:55: Добрый вечер. Прошу совета в такой ситуации: низкотемпературная установка на базе Битзер на 404а, расположен на улице. В момент запуска отчётливо проявляются удары в жидкостной магистрали, которые пропадают примерно через 20-30 сек. Сэд скажи, а вот далее после прогрева ресивера гидроудары прекращаются?
	« Последняя редакция: 22.02.2011 :: 20:49:49 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #22 - 22.02.2011 :: 21:00:17	Функции поста	Печать
	Интересно: на сколько возрастает давление всас. в связи с открытием соленоида на линии нагнетание-всас. и каково в этот момент давление конденсации?
	« Последняя редакция: 22.02.2011 :: 21:00:51 - iscander »
	В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

юрий Холодильщик Отсутствует Сообщений: 4 Местоположение: киев Зарегистрирован: 01.12.2010	Re: Удары в жидкостной магистрали Ответ #23 - 22.02.2011 :: 22:05:16	Функции поста	Печать
	Здраствуйте! Первое:обычно оборудование расчитывается с температурой конденсации 40 *С,что соответствует 18.5вar.для R-404a.Второе:есть мнение о некорректной работе ТРВ.Сталкивался с двумя идентичными системамиanfoss-гидроудары,ALKO-стабильно.Третье:не понятно назначение перепускного соленоида Может стоит проэксперементировать,отключив его?


	IP записан

Колотун-Бабай Член клуба Холодильщик Отсутствует Сообщений: 1629 Местоположение: Новосибирск. Но это неточно. Зарегистрирован: 23.07.2007 Пол:	Re: Удары в жидкостной магистрали Ответ #24 - 23.02.2011 :: 01:42:28	Функции поста	Печать
	Это не гидроудар, скорее всего. В англоязычной литературе такое явление называется “flash gas”. Внезапное вскипание жидкого в трубе. Причины: длинный трубопровод/заниженное сечение трубопровода/высокая скорость движения хладоагента плохая теплоизоляция трубопровода/неправильный монтаж трубопровода/наличие рядом с трубой источников тепла В любом случае, имеет смысл поменять фильтр-осушитель, перенести соленоид как можно ближе к ТРВ и поставить перед соленоидом вертикальный компенсатор гидроударов. В двух словах, холодный жидкий попадает в жидкостную трубу с более высокой температурой и вскипает в ней до ТРВ. И есть подозрение, что жидкостная труба длинная и загогулистая Да, и разгруженный пуск через соленоид зимой нужен, как в бане пассатижи
	« Последняя редакция: 23.02.2011 :: 02:21:49 - Колотун-Бабай »
	Угадай мелодию!
	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #25 - 23.02.2011 :: 06:32:12	Функции поста	Печать
	Сэд скажи, а вот далее после прогрева ресивера гидроудары прекращаются? [/quote] Нет, эта ситуация повторяется при каждом запуске. Доп. подогрев ресивера отсутствует.


	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #26 - 23.02.2011 :: 06:52:20	Функции поста	Печать
	iscander писал(а) 22.02.2011 :: 21:00:17: Интересно: на сколько возрастает давление всас. в связи с открытием соленоида на линии нагнетание-всас. и каково в этот момент давление конденсации? Сегодня замеряю, вечерком напишу. ВСЕХ МАСТЕРОВ С ПРАЗДНИКОМ 23 ФЕВРАЛЯ


	Skype/VoIP IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #27 - 23.02.2011 :: 07:46:06	Функции поста	Печать
	Колотун-Бабай писал(а) 23.02.2011 :: 01:42:28: Да, и разгруженный пуск через соленоид зимой нужен, как в бане пассатижи Судя по описанию Сэда это не разгруженный пуск, а защита (задержка) от отключения по низкому давлению в момент запуска. Пока давление конденсации не поднялось достаточно для обеспечения устойчивого поступления фреона в испаритель. Может быть имеет смысл попытаться отлючить соленоид перепуска и, если это даст желаемый эффект, установить реле времени для задержки срабатывания по низкому далению по аналогии с РКС?

	В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

gost Член клуба Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 329 Зарегистрирован: 23.05.2007	Re: Удары в жидкостной магистрали Ответ #28 - 23.02.2011 :: 11:00:57	Функции поста	Печать
	cэд писал(а) 22.02.2011 :: 20:47:06: KVR там нет. А соленоид предназначен для предотвращения преждевременной остановки компрессора по НД. Монтировал не я, это оборудование у меня на обслуживании. Агрегат "Островской" 6Y-40. То есть предполагалось, что при закрытии соленоида испарителя и при достижении заданного установленного давления всасывания срабатывает соленоид перепуска газа на заданное время и, если пульт управления испарителем не отрабатывает диференциал подъема температуры, агрегат останавлвается по низкому. Возможно, что после полной остановки агрегата управление перепускным соленоидом "взводится" и при пуске срабатывает как разгрузка пуска. Но по истечении заложенного времени растет давление нагнетания (как при сработке по предотвращению остановки так и после полной остановки) и быстро и гидравлика не справляется (при до 12бар просит 16-ю, а при 14бар уже 18-ю, а при расчетных 18бар ему бы и 22-я подошла). Я бы оставил "перепуск", фильтр перенес бы к ресиверу, соленоид испарителя к ТРВ, и поставил обводной соленоид через реле времени с задержкой Тсол.переп + 5-10сек. для испарителя или вертикальный компенсатор гидроударов (об этом уже писалось в 2007г). Либо же убрав "перепуск" все тоже но без компенсатора, но кол-во остановок при достижении заданной температуры, возрасло бы. Вам решать.
	« Последняя редакция: 23.02.2011 :: 11:03:40 - gost »

	www IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #29 - 23.02.2011 :: 13:08:01	Функции поста	Печать
	iscander писал(а) 23.02.2011 :: 07:46:06: Колотун-Бабай писал(а) 23.02.2011 :: 01:42:28: Да, и разгруженный пуск через соленоид зимой нужен, как в бане пассатижи Судя по описанию Сэда это не разгруженный пуск, а защита (задержка) от отключения по низкому давлению в момент запуска. Пока давление конденсации не поднялось достаточно для обеспечения устойчивого поступления фреона в испаритель. Может быть имеет смысл попытаться отлючить соленоид перепуска и, если это даст желаемый эффект, установить реле времени для задержки срабатывания по низкому далению по аналогии с РКС? Да, всё правильно. Уже съездил на объект и отключил соленоид. А заодно и поднял дифференциал РНД до 1 бар. Этим надеюсь обеспечить большее наполнение всасывающей магистрали при открытии соленоида испарителя до момента запуска компрессора и исключить преждевременное отключение по РНД. Первые два пуска показали положительный эффект, удары изчезли. Ещё до вечера понаблюдаю, потом расскажу.


	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #30 - 23.02.2011 :: 19:12:31	Функции поста	Печать
	Спасибо всем откликнувшимся на мою проблему.Удары изчезли, помогло отключение перепускного соленоида( респект iskander) и повышение дифференциала РНД.


	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #31 - 12.03.2011 :: 15:19:46	Функции поста	Печать
	Добрый вечер. Все помнят нашу дисскусию по моей проблеме. Ещё раз спасибо всем принявшим участие в диалоге. Теперь новая беда: появились сильные одномоментные гидроудары в жидк.магистрали в момент запуска компрессора. По порядку: контроллер даёт команду на запуск по температуре. на 20сек.(уставка реле времени)открывается соленоид D 3/8, установленный в обвод соленоида D 7/8, установленного перед ТРВ( расстояние от соленоида до ТРВ 1.5м. плюс 3 угла 90гр.) НД поднимается до 0,5 бар. по истечении20 сек открывается основной соленоид D 7/8, запускается копрессор и в этот момент происходит удар! Встречалась ли кому-нибуть подобная ситуация?


	Skype/VoIP IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #32 - 12.03.2011 :: 16:58:06	Функции поста	Печать
	Сэд, компрессор включается в промежуток времени между включениями 3/8 соленоида и 7/8?

	В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #33 - 12.03.2011 :: 18:05:40	Функции поста	Печать
	Этого не скажу, не проверял. А, думаешь, это играет роль?


	Skype/VoIP IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #34 - 12.03.2011 :: 18:59:00	Функции поста	Печать
	Очень возможно. Есть мысль. Проверь - сообщи.

	В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

Илюхин Виктор Член клуба --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #35 - 12.03.2011 :: 19:18:40	Функции поста	Печать
	Возможно удаленность СВ от ТРВ ПЛЮС углы поворотов на 90 гр.На одной установке эти явления у меня были,правда на жидкостной один СВ,перенесли к ТРВ,ВСЕ ПРОПАЛО.


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #36 - 12.03.2011 :: 19:27:23	Функции поста	Печать
	Илюхин Виктор писал(а) 12.03.2011 :: 19:18:40: Возможно удаленность СВ от ТРВ ПЛЮС углы поворотов на 90 гр.На одной установке эти явления у меня были,правда на жидкостной один СВ,перенесли к ТРВ,ВСЕ ПРОПАЛО. А 1,5 метра в данном случае много?


	Skype/VoIP IP записан

Илюхин Виктор Член клуба --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #37 - 12.03.2011 :: 19:30:37	Функции поста	Печать
	У меня примерно была такая длина плюс минус 20см,СВ было за стеной.К стати несколько лет была фото на форуме ,у СВ вырвало шток.
	« Последняя редакция: 12.03.2011 :: 19:39:28 - Илюхин Виктор »

	IP записан

Владимир Актобе Холодильщик Отсутствует Сообщений: 132 Местоположение: Aktobe Зарегистрирован: 14.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #38 - 13.03.2011 :: 11:20:40	Функции поста	Печать
	У меня есть подобная установка в обслуживании СВ расположен прямо возле ТРВ ,монтировал сам а гидроудар точно такой же при запуске компрессора


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #39 - 13.03.2011 :: 11:46:36	Функции поста	Печать
	И как решил бороться?


	Skype/VoIP IP записан

Владимир Актобе Холодильщик Отсутствует Сообщений: 132 Местоположение: Aktobe Зарегистрирован: 14.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #40 - 13.03.2011 :: 12:36:48	Функции поста	Печать
	Пока ничего не решил, думаю сдесь что нибудь почерпнуть Хотя в моем случае думаю фреончику многовато Если здесь ничего не увижу попробую скачать


	IP записан

gost Член клуба Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 329 Зарегистрирован: 23.05.2007	Re: Удары в жидкостной магистрали Ответ #41 - 13.03.2011 :: 16:43:28	Функции поста	Печать
	То Сед: Увеличь время работы малого соленоида, большой должен вкл. после вкл. компресора. Для этого его и ставят. Я видимо плохо написал в предидущем посте.


	www IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #42 - 13.03.2011 :: 16:49:51	Функции поста	Печать
	Извини, а где предыдущий пост? Нельзя ли поподробнее о назначении обводного соленоида.


	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Ответ #43 - 13.03.2011 :: 17:01:07	Функции поста	Печать
	Цитата: Друг, ты темой ошибся. А Актобе-это далеко от Мангышлака? У меня там братан холодильщиком


	Skype/VoIP IP записан

Владимир Актобе Холодильщик Отсутствует Сообщений: 132 Местоположение: Aktobe Зарегистрирован: 14.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #44 - 13.03.2011 :: 17:48:11	Функции поста	Печать
	Да друг я ошибся темой


	IP записан

SerB Член клуба --- Холодильщик Отсутствует Могём почти всё... Сообщений: 3318 Местоположение: город у моря... Зарегистрирован: 20.03.2005 Пол:	Re: Re: Ответ #45 - 14.03.2011 :: 14:12:16	Функции поста	Печать
	cэд писал(а) 13.03.2011 :: 17:01:07: Друг, ты темой ошибся. А Актобе-это далеко от Мангышлака? У меня там братан холодильщиком частник,или на дядю работает? кто такой,колись!! Я здесь всех холодильщиков знаю... а вообще интересное кино получается...у меня есть 4 камеры (не централь) ,там соленоиды стоят от ТРВ на расстоянии порядка 25 метров+куча поворотов,подъёмов и опусков,клапана установлены прямо на площадках ККБ и ничего,не жужжат,т.е. нет никаких гидроударов в системах...Работают уже почти 6 лет. Цикл без предварительной откачки,чисто останов компрессора на всех...Всё на 404-м. Три плюсовые и одна на минус 18...Чегой-та не вяжется с вашими ужастиками...
	« Последняя редакция: 14.03.2011 :: 15:33:58 - SerB »
	Лучше быть хорошим человеком, ругающимся матом, чем тихой и воспитанной тварью.
	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #46 - 14.03.2011 :: 17:59:10	Функции поста	Печать
	Привет. Думаю, знаешь. Германом зовут. А по моей ситуации скажу, что сегодня температура на улице поднялась до 14 гр. и , сцуко, удары изчезли!!! Это что-ж получается-такая х......Я будет повторятся каждую зиму???


	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #47 - 14.03.2011 :: 18:06:19	Функции поста	Печать
	iscander писал(а) 12.03.2011 :: 16:58:06: Сэд, компрессор включается в промежуток времени между включениями 3/8 соленоида и 7/8? Нет, 20 сек. открытия СВ 3/8 проходят до включения компрессора. За это время нет подъёма давления до порога срабатывания РНД.


	Skype/VoIP IP записан

Илюхин Виктор Член клуба --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #48 - 14.03.2011 :: 19:03:00	Функции поста	Печать
	Значит,что я об этом думаю,когда компрессора выключались по давлению(ИФ-56),грубо говоря,разве были гидроудары,работа ФУУБС18 на поездах,и т.д. НЕ БЫЛО НИ КОГДА,стали применять остановку компрессора по СВ,а затем РД,создается практически вакуум в испарители,теперь,что получается,команда на пуск,открылся СВ,мгновенное повышение давления,запускается компрессор,но,в момент открытия СВ,давление в рессивере большое,а в испарители малое,и получается,что фреон "выстреливает" в жидкостную линию,скорость ,давление,все это способствует удару жидкости.


	IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #49 - 14.03.2011 :: 20:08:09	Функции поста	Печать
	Именно поэтому, Виктор и спрашиваю Сэда по срабатыванию СВs и включению компрессора. Судя по ответу Сэда и своему умозаключению СВ 3/8" не очень-то и нужен. Я предложил бы для чистоты эксперимента исключить его на период испытания. И тем не менее всё-равно остаются нестыковки. Не плохо бы ознакомится с эл. принципиальной схемой. А в идеале поприсутствоать в момент включения. Почему на одних установках нет этого полтергейста, а на других - удары? И по какому такому праву давление за 20с не может подняться на низкой стороне до срабатывания РДн? Низкое давление контенсации на иомент включения, или по какой другой причине?

	В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

Илюхин Виктор Член клуба --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #50 - 15.03.2011 :: 09:08:28	Функции поста	Печать
	Искандер,согласен с тобой,надо дотошно отследить весь процес,в плодь до замеров давлений,температур и времени.


	IP записан

Илюхин Виктор Член клуба --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #51 - 15.03.2011 :: 09:12:39	Функции поста	Печать
	Искандер,согласен с тобой,надо дотошно отследить весь процес,в плодь до замеров давлений,температур и времени.И еще,надо посмотреть,как быстро выравнивается давление во время остановки.


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #52 - 15.03.2011 :: 18:58:32	Функции поста	Печать
	Илюхин Виктор писал(а) 15.03.2011 :: 09:12:39: Искандер,согласен с тобой,надо дотошно отследить весь процес,в плодь до замеров давлений,температур и времени.И еще,надо посмотреть,как быстро выравнивается давление во время остановки. Так милости просим до нашего полтергейста! И магарыч не заржевеет.


	Skype/VoIP IP записан

юрий Холодильщик Отсутствует Сообщений: 4 Местоположение: киев Зарегистрирован: 01.12.2010	Re: Удары в жидкостной магистрали Ответ #53 - 15.03.2011 :: 19:15:42	Функции поста	Печать
	Здраствуйте.Думаю стоит отметить что это низкотемпературная камера.В среднетемпературных с таким не сталкивался.Может быть глупо,но нет ли возможности погонять на+тем-ре.А СВ стоит далековато.


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #54 - 15.03.2011 :: 19:20:40	Функции поста	Печать
	юрий писал(а) 15.03.2011 :: 19:15:42: Здраствуйте.Думаю стоит отметить что это низкотемпературная камера.В среднетемпературных с таким не сталкивался.Может быть глупо,но нет ли возможности погонять на+тем-ре.А СВ стоит далековато. Да, темпр. в объёме -28, ну а погонять на "+"... - стока мороженого у нас на фирме не съедят!


	Skype/VoIP IP записан

Илюхин Виктор Член клуба --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #55 - 15.03.2011 :: 19:31:51	Функции поста	Печать
	Этот "полтергейс"не только у тебя,у многих и как было замечано выше именно на низкотемпературных. А до шалашу,заеду,в четверг домой приеду и заеду.
	« Последняя редакция: 15.03.2011 :: 19:33:42 - Илюхин Виктор »

	IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #56 - 18.03.2011 :: 05:33:59	Функции поста	Печать
	Сэд, Виктор, четверг уж минул. Есть что-нибудь новое?

	В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

Илюхин Виктор Член клуба --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #57 - 18.03.2011 :: 07:11:17	Функции поста	Печать
	Я,ночью приехал,но СЭД,звонил,встретимся,через час.


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #58 - 18.03.2011 :: 17:55:40	Функции поста	Печать
	iscander писал(а) 18.03.2011 :: 05:33:59: Сэд, Виктор, четверг уж минул. Есть что-нибудь новое? Виктор был на моём объекте. Предлогаю ему прокомментировать данную ситуацию со своей точки зрения.


	Skype/VoIP IP записан

Илюхин Виктор Член клуба --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #59 - 19.03.2011 :: 07:30:04	Функции поста	Печать
	Да,был на объекте,установка низкотемпературная,Т-В КАМЕРЕ -30,на,что обратил внимание:как раньше указывал СЭД,на жидкостной два СВ параллельно друг другу,при запуске открывается СВ малого диаметра,время открытия 20 сек.(возможно мало,СЭД увеличит время),второе,после маслоотделителя в нагнетании врезан ещё один СВ в линию всасывания,по всем критерия--это байпас(разгрузка при пуске и он включается самым первым),честно говоря,я так и непонял,почему(если это байпас)так далеко врезан от компрессора.И вот самое главное,при запуске компрессора,сам компрессор аж подпрыгивает .отключили "байпасный"СВ,компрессор перестал подпрыгивать,все тихо ,благородно,как и должен вести себя нормальный компрессор,но вот в жидкостной линии пульсация не пропала,даже слышно ушами,если взяться рукой ощущаются явные пульсации,как будто жидкость идет порциями.На,что обратил внимание,на выходе из Вертикального ресивера труба 28,стоит фильтр разборный,запорный шаровый вентель,после шарового и до СВ-ТРВ труба 22,ЕСТЬ ПОДОЗРЕНИЕ,ЧТО ИМЕННО НА ЭТОМ УЧАСТКЕ(сам участок не большой,и происходит пульсация,дал рекомендацию,попробовать на одной машине(на камеру их две) полностью поставить 22 трубу.Фреона ---шарик в нижнем стекле,плавает от верхнего края,к нижнему,может еще и фреона не достаточно.Вот такая картина,СЭД обещал все мероприятия выполнить на одной машине,а потом,посмотрим.Кто и как думает по этому вопросу?На среднетемпературной камере стоит точно такая же машина,всего этого не наблюдается.Так,что продолжим дискуссию.


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #60 - 19.03.2011 :: 09:51:50	Функции поста	Печать
	Илюхин Виктор писал(а) 19.03.2011 :: 07:30:04: ...Фреона ---шарик в нижнем стекле,плавает от верхнего края,к нижнему,может еще и фреона не достаточно... При понижении уровня и прорыве паров в жидкостную трубу частенько наблюдаются пульсации и "дёрганье" жидкостной трубы.


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #61 - 19.03.2011 :: 17:36:29	Функции поста	Печать
	Но ведь заборная труба вентиля на ресивере внутри имеет Г-образную форму ко дну ресивера. А уровень фреона стопудово не опускается на дно. Не похоже на прорыв паров.


	Skype/VoIP IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #62 - 19.03.2011 :: 18:27:45	Функции поста	Печать
	На жидкостной линии имеется ли смотровое стекло? Если да, то по нему видно разрыв струи, если таковой имеет место быть.

	В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

mihail97 Член клуба Холодильщик Отсутствует Сообщений: 1705 Местоположение: г. Киров Зарегистрирован: 09.09.2008 Пол:	Re: Удары в жидкостной магистрали Ответ #63 - 20.03.2011 :: 06:40:20	Функции поста	Печать
	cэд писал(а) 19.03.2011 :: 17:36:29: Но ведь заборная труба вентиля на ресивере внутри имеет Г-образную форму ко дну ресивера. А уровень фреона стопудово не опускается на дно. Не похоже на прорыв паров. иногда бывает и такое, трубка вверх. http://holod-konsultant.ru/cgi-bin/yabb/YaBB.pl?num=1201066310/0


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #64 - 20.03.2011 :: 09:41:39	Функции поста	Печать
	mihail97 писал(а) 20.03.2011 :: 06:40:20: ...иногда бывает и такое, трубка вверх... А иногда бывает что диаметр жидкостной трубы занижен и из-за падения давления происходит частичное вскипание хладагента в жидкостной трубе...


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #65 - 28.03.2011 :: 20:33:54	Функции поста	Печать
	Привет, друзья! Сегодня вернулся из командировки, загляну на объект, расскажу, как дела. Понравилось фото ресивера, не увидел, не поверил бы. Свой вскрывать пока не буду, дозаправлю чуток, там поглядим. Темп. окр. 14гр. C. Всё таки думаю, проблема в низкой температуре наружнего воздуха.


	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #66 - 29.03.2011 :: 10:14:46	Функции поста	Печать
	iscander писал(а) 19.03.2011 :: 18:27:45: На жидкостной линии имеется ли смотровое стекло? Если да, то по нему видно разрыв струи, если таковой имеет место быть. Да, есть. Пузыри проскакивают в первые 15-20 сек. после запуска. Потом всё ровн о.


	Skype/VoIP IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #67 - 29.03.2011 :: 10:29:47	Функции поста	Печать
	cэд писал(а) 29.03.2011 :: 10:14:46: ...Пузыри проскакивают в первые 15-20 сек. после запуска. Потом всё ровн о. Это нормально


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #68 - 31.03.2011 :: 16:31:23	Функции поста	Печать

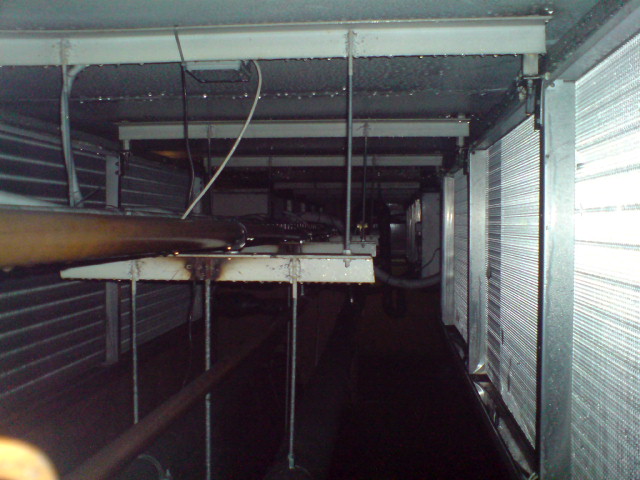

	Вчера обнаружил, что многострадальный агрегат пуст! О МАИН ГОТТ! 48 кило 404 на ветер. А причина стара- снова тряслись трубы, да так, что места их креплений в хомутах отполированы по1 см. в каждую сторону. Случилось в моё отсутствие, в эти дни темпр. окр.воздуха падала до отрицательных значений. Так у меня уже утверждается мысль, что причина бед это низкая окружающая температура и надо строить машинное отделение.


	Skype/VoIP IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #69 - 01.04.2011 :: 14:23:14	Функции поста	Печать
	cэд писал(а) 31.03.2011 :: 16:31:23: надо строить машинное отделение. конечно лучше автомобиль свой в отапливаемом и вентилируемом гараже ставить

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Удары в жидкостной магистрали Ответ #70 - 01.04.2011 :: 15:39:18	Функции поста	Печать
	cэд писал(а) 31.03.2011 :: 16:31:23: ... снова тряслись трубы, да так, что места их креплений в хомутах отполированы по1 см. в каждую сторону. Что, хомуты без резинок и труба в них болтается?


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #71 - 01.04.2011 :: 17:05:53	Функции поста	Печать

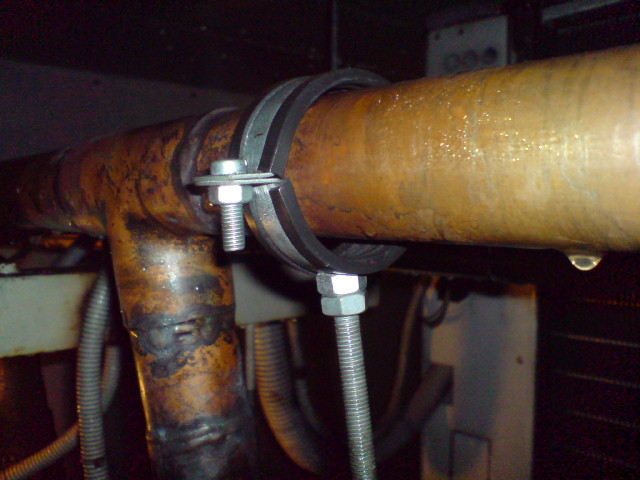

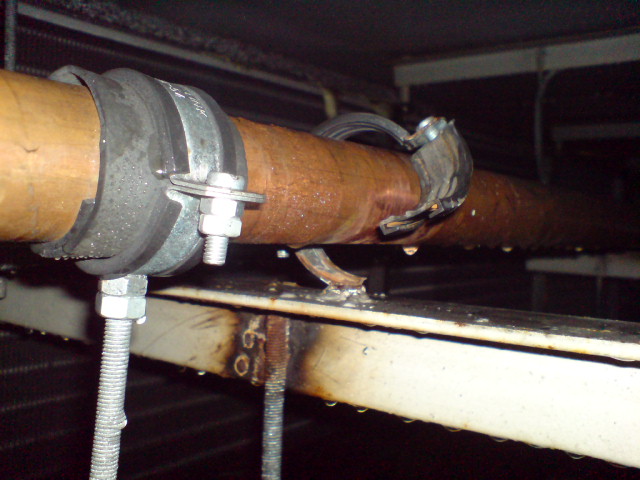

	Ну коллега, скажете тоже. С резинками, конечно. Просто пришлось ослабить чуток, дабы магистраль вместе со всасыванием наземь не рухнула.


	Skype/VoIP IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #72 - 01.04.2011 :: 17:34:33	Функции поста	Печать
	cэд писал(а) 01.04.2011 :: 17:05:53: Ну коллега, скажете тоже. С резинками, конечно. Просто пришлось ослабить чуток, дабы магистраль вместе со всасыванием наземь не рухнула. ну если так с резинками

	ICQ IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #73 - 01.04.2011 :: 17:36:54	Функции поста	Печать
	кстати вот в одном весёленьком местечке был так неудивительно может и со всасыванием рухнуть)) при таком монтаже то..

	ICQ IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #74 - 01.04.2011 :: 17:38:24	Функции поста	Печать
	и гидроудары на загляденье..

	ICQ IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #75 - 01.04.2011 :: 18:41:55	Функции поста	Печать
	muravei77 писал(а) 01.04.2011 :: 17:38:24: и гидроудары на загляденье.. Ну блеск, нет слов. Но не мой случай.


	Skype/VoIP IP записан

Xolod33 Активный пользователь Отсутствует Сообщений: 33 Местоположение: Владимир Зарегистрирован: 29.12.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #76 - 12.04.2011 :: 13:15:15	Функции поста	Печать
	Чем дело то кончилось ???? всем интересно колитесь


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #77 - 13.04.2011 :: 05:03:38	Функции поста	Печать
	А поднялась температура на улице до 10 гр. и все прекратилось. Ждём следующей зимы, готовим фреон. По 4 баллона на неделю


	Skype/VoIP IP записан

vadyuha Активный пользователь Отсутствует Сообщений: 55 Местоположение: украина Зарегистрирован: 03.05.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #78 - 06.07.2011 :: 21:12:24	Функции поста	Печать
	Коллеги! Чё вы вы голову морочите себе,"колотун-бабай" прав на все сто впаивай вертикальный демпфер(компенсатор)перед СВ и забудь об ударах в пособии для монтажников(Данфосс)чётко всё написано.


	IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #79 - 08.07.2011 :: 18:29:22	Функции поста	Печать
	vadyuha писал(а) 06.07.2011 :: 21:12:24: Коллеги! Чё вы вы голову морочите себе,"колотун-бабай" прав на все сто впаивай вертикальный демпфер(компенсатор)перед СВ и забудь об ударах в пособии для монтажников(Данфосс)чётко всё написано. не поверишь мы это краем уха тож слышали.. и не панацея это.

	делай что нужно и будь что будет.....
	ICQ IP записан

BOL Холодильщик --- Отсутствует Сообщений: 1060 Местоположение: ОМСК Зарегистрирован: 22.01.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #80 - 09.07.2011 :: 17:08:16	Функции поста	Печать
	Я вообще не считаю что может чем нибудь это устройство помогать.


	IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #81 - 09.07.2011 :: 20:08:14	Функции поста	Печать
	BOL писал(а) 09.07.2011 :: 17:08:16: Я вообще не считаю что может чем нибудь это устройство помогать. может. и помогает. но если спроектировано нормально. в противном случае и байпасные соленоиды с задержкой не факт что помогут. есть прецендент просто

	делай что нужно и будь что будет.....
	ICQ IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #82 - 12.07.2011 :: 19:25:13	Функции поста	Печать
	Привет, друзья. С моими установками пока в всё в порядке. Однако проблема, возможно, повторится зимой. Представители монтажной организации не смогли дать внятного ответа на эту ситуацию: мол, будем решать проблему, когда она проявится. Так что ожидаете от меня новостей с наступлением холодов. Глядишь, и найдём сообща выход и поможем коллегам не наступить на мои грабли.


	Skype/VoIP IP записан

Джипа Холодильщик Отсутствует Сообщений: 154 Местоположение: Екатеринбург Зарегистрирован: 20.11.2008 Пол:	Re: Удары в жидкостной магистрали Ответ #83 - 13.07.2011 :: 16:50:37	Функции поста	Печать
	А почему не включить основной соленоид первым для наполнения всасывающей трубы?


	Skype/VoIP ICQ IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #84 - 13.07.2011 :: 18:06:59	Функции поста	Печать
	А как потом быть с мембраной, которая от такого "прихода" фреона лопнет. как мыльный пузырь? Обводной СВ как раз является защитой от подобной ситуации.


	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #85 - 05.02.2012 :: 18:48:06	Функции поста	Печать
	Добрый вечер. Мои установки пока в порядке, хотя последнии две недели температура на улице выше -10 не поднимается. Правда, уровень фреона в ресивере упал до середины нижнего окна. Решил не дозаправлять, через неделю прогнозируют повышение температуры до плюсовых значений. Считаю, что с вашей помощью проблему я устранил. Надеюсь что моя эпопея поможет кому-то избежать похожих проблем. Всем удачи.


	Skype/VoIP IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #86 - 06.02.2012 :: 03:03:33	Функции поста	Печать
	cэд писал(а) 05.02.2012 :: 18:48:06: на улице выше -10 не поднимается. Правда, уровень фреона в ресивере упал до середины нижнего окна. Решил не дозаправлять Правильно, при низких температурах, в конденсаторе, увеличивается переохлаждение, в следствии этого, часть хладагента в жидкой фазе находится во внутреннем объеме конденсатора.

	Печатаю одним пальцем
	Skype/VoIP IP записан

BOL Холодильщик --- Отсутствует Сообщений: 1060 Местоположение: ОМСК Зарегистрирован: 22.01.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #87 - 06.02.2012 :: 15:09:51	Функции поста	Печать
	Сэд если мне не изменяет память когда у тебя была первая проблема с гидроударом ты убрал СВ между жидкостной и всасыванием и у тебя всё заработало . Я думаю так потому что агрегат на улице Токр низкая труба в изоляции .Короче заливает теплопритоков не хватает . Отключи ещё раз. Я не ставил таких прибамбасов и у меня не случалось ударов при -30 и байпас не ставлю . по температуре задаю СВ. а комп. по РД остановка 1ат и диф. на максимум.


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #88 - 06.02.2012 :: 17:47:11	Функции поста	Печать
	Да я и летом его не подключал и всё в порядке было. А сейчас какие теплопритоки? На улице -15, в камере -26. А РНД у меня даже чуть на ваккум настроено, на всасе 0,1-0,2 бар. ТРВ прикрыть-масло погонит. Так что пока как-то так...


	Skype/VoIP IP записан

BOL Холодильщик --- Отсутствует Сообщений: 1060 Местоположение: ОМСК Зарегистрирован: 22.01.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #89 - 07.02.2012 :: 17:21:43	Функции поста	Печать
	Компрессор у тебя останавливается после того как он откачает фреон?


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #90 - 07.02.2012 :: 19:02:00	Функции поста	Печать
	Да.


	Skype/VoIP IP записан

BOL Холодильщик --- Отсутствует Сообщений: 1060 Местоположение: ОМСК Зарегистрирован: 22.01.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #91 - 08.02.2012 :: 16:27:45	Функции поста	Печать
	А на каком давлении работает и на каком останавливается.


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #92 - 08.02.2012 :: 16:39:32	Функции поста	Печать
	0.3-0.2 bar, а остановка примерно на -0.1.


	Skype/VoIP IP записан

BOL Холодильщик --- Отсутствует Сообщений: 1060 Местоположение: ОМСК Зарегистрирован: 22.01.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #93 - 08.02.2012 :: 16:49:13	Функции поста	Печать
	Разница маленькая на мой взгляд , это что мороженое?


	IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #94 - 08.02.2012 :: 16:53:42	Функции поста	Печать
	Да.


	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #95 - 10.02.2012 :: 17:48:08	Функции поста	Печать
	Член клуба УхZ --- Вне Форума Сообщений: 1324 г.Тула Пол: Re: раздувает отвод на централи Ответ #16 - 24.01.2012 :: 09:59:29 А где вы найдете углы не сантехнические? Весь фитинг идет сантехника, только на централи и агрегаты необходимо ставить углы с большим радиусом, а он как известно дороже! Вот многие и лепят с маленьким радиусом. Сами сталкивались с этой проблеммой. Еще если медь использовать нашу российскую, она очень замечательна по цене и качеству соответственно. У меня на централи 200кг фреона вылетело за 2 месяца, пока все проверели.Оказалось ребята когда централь собирали на нагнетании вместо импортной трубы, нашу запехнули-лучше гнется после отжига.На 2 компрессорах трубы от компрессора до колектора надулись.Все поменяли, сейчас все окей. Наверх А на моих злосчастных агрегатах стоят именно такие, сантехнические, и на агрегате( в заводском исполнении-Остров), и вся жидкостная на таких фитингах выполнена. Так може тут пёс порылся???


	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #96 - 21.02.2012 :: 08:43:48	Функции поста	Печать
	Вот фотки моего проблемного агрегата.

	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #97 - 21.02.2012 :: 08:44:53	Функции поста	Печать
	ещё.
	« Последняя редакция: 21.02.2012 :: 08:45:33 - cэд »
	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #98 - 21.02.2012 :: 08:46:28	Функции поста	Печать
	Здесь как раз виден соленоид перепуска с нагнетания на всас. Именно его отключение помогло избавится от вибрации.
	« Последняя редакция: 21.02.2012 :: 08:57:34 - cэд »
	Skype/VoIP IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #99 - 21.02.2012 :: 09:03:48	Функции поста	Печать
	А это к вопросу об использовании САНТЕХНИЧЕСКИХ УГЛОВ. Как видите, этим грешат не только монтажники, но и производители агрегатов. В данном случае - ЗАО " Остров".

	Skype/VoIP IP записан

Онсий Член клуба Холодильщик Отсутствует Трям! Сообщений: 2366 Местоположение: Пермь Зарегистрирован: 04.11.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #100 - 22.02.2012 :: 13:15:41	Функции поста	Печать
	Нормальный медный уголок... Меня вот уровень масла в компрессоре заинтересовал Какой-то он странный.

	Очистка трасс кондиционеров и чиллеров. Хотели узнать, но стеснялись спросить?
	www Skype/VoIP ICQ IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #101 - 22.02.2012 :: 15:21:53	Функции поста	Печать
	как то с виду МО здоровый больно))

	делай что нужно и будь что будет.....
	ICQ IP записан

cэд Холодильщик Отсутствует Сообщений: 253 Местоположение: краснодарский край г. краснода Зарегистрирован: 25.07.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #102 - 22.02.2012 :: 15:39:13	Функции поста	Печать
	А это наверное такой отблеск от вспышки получился.
	« Последняя редакция: 22.02.2012 :: 15:40:04 - cэд »

	Skype/VoIP IP записан

Frigotech Холодильщик --- Отсутствует Сообщений: 3803 Местоположение: Краснодар Зарегистрирован: 19.09.2011	Re: Удары в жидкостной магистрали Ответ #103 - 16.01.2013 :: 18:34:29	Функции поста	Печать
	Тема больная для многих это гидроудары и вибрация труб. Вибрация возникает на участках с критической длиной. Лечиться впаиванием расширения трубопровода, т.е снижением скорости протока. Гидроудары возникают при смешивании переохлажденного и теплого фреона, особенно после пуска, когда установка стояла. В трубопроводах, конденсаторе, ресивере фреон сильно переохладился. Вылечили установкой и кратковременной работой СВ с нагнетания в обход ресивера.


	Skype/VoIP IP записан

cps Очень активный пользователь Отсутствует Сообщений: 114 Зарегистрирован: 24.02.2009	Re: Удары в жидкостной магистрали Ответ #104 - 25.01.2013 :: 21:46:16	Функции поста	Печать
	коль тема больная то и я отмечусь,не взыщите если ошибаюсь ! так-вот сдаётся мне сей процесс давно известен и имеет своё название, не иначе как "кавитация" http://ru.wikipedia.org/wiki/Кавитация ; ,ознакомьтесь, жутко интересный процесс, всё дело в волшебных пузырьках, как заметили многие наблюдательные соратники, но никто не указал на источник, а не зная каким-же образом маленькие и нежные пузырьки способны навести такой шорох в трубопроводе, пожалуй и невозможно найти оптимальное решение проблемы, а вариантов оказывается много, опять-же новые технологии способствуют снижению риска возникновения кавитации, тот-же НР регулятор давл.конденсации, казалось-бы куда лучше, ан нет, спецы выбирают квр нрд нрв и безустали бегают за барабашками, однако !


	IP записан

Колотун-Бабай Член клуба Холодильщик Отсутствует Сообщений: 1629 Местоположение: Новосибирск. Но это неточно. Зарегистрирован: 23.07.2007 Пол:	Re: Удары в жидкостной магистрали Ответ #105 - 26.01.2013 :: 11:10:42	Функции поста	Печать
	Неземная ученость детектед. Кавитация, значит. Расскажите, где именно пузырьки схлопываются. С образованием ударной волны, натурально. Без схлопывания кавитация не засчитывается. Так бабушка писала из ссылки.

	Угадай мелодию!
	IP записан

BOL Холодильщик --- Отсутствует Сообщений: 1060 Местоположение: ОМСК Зарегистрирован: 22.01.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #106 - 26.01.2013 :: 14:57:13	Функции поста	Печать
	Кавитация узкое понятие просто в трубах его не бывает.


	IP записан

cps Очень активный пользователь Отсутствует Сообщений: 114 Зарегистрирован: 24.02.2009	Re: Удары в жидкостной магистрали Ответ #107 - 26.01.2013 :: 22:09:21	Функции поста	Печать
	Цитата: Расскажите, где именно пузырьки схлопываются. С образованием ударной волны, натурально. ну так известно-же где, бабушка-же всё и объясняет, схлопываются мол там где давление повышается или понижается температура, некоторое повышение давления можно ожидать в местах возникновения турбулентности а понижение температуры уже явно присутствует в данном агрегате, остаётся только дождаться условий для образования пузырьков. ну почему нет ? Цитата: Кавитация узкое понятие просто в трубах его не бывает. отчего-же не бывает ? а кто тогда трубу трясёт ?


	IP записан

Frigotech Холодильщик --- Отсутствует Сообщений: 3803 Местоположение: Краснодар Зарегистрирован: 19.09.2011	Re: Удары в жидкостной магистрали Ответ #108 - 26.01.2013 :: 22:42:22	Функции поста	Печать
	cps писал(а) 26.01.2013 :: 22:09:21: а кто тогда трубу трясёт ? Frigotech писал(а) 16.01.2013 :: 18:34:29: Вибрация возникает на участках с критической длиной. Лечиться впаиванием расширения трубопровода, т.е снижением скорости протока


	Skype/VoIP IP записан

Frigotech Холодильщик --- Отсутствует Сообщений: 3803 Местоположение: Краснодар Зарегистрирован: 19.09.2011	Re: Удары в жидкостной магистрали Ответ #109 - 26.01.2013 :: 22:55:15	Функции поста	Печать
	еще вибрации бываю при пульсации трв.


	Skype/VoIP IP записан

Колотун-Бабай Член клуба Холодильщик Отсутствует Сообщений: 1629 Местоположение: Новосибирск. Но это неточно. Зарегистрирован: 23.07.2007 Пол:	Re: Удары в жидкостной магистрали Ответ #110 - 27.01.2013 :: 04:12:28	Функции поста	Печать
	cps писал(а) 26.01.2013 :: 22:09:21: ну так известно-же где, бабушка-же всё и объясняет, схлопываются мол там где давление повышается или понижается температура, некоторое повышение давления можно ожидать в местах возникновения турбулентности а понижение температуры уже явно присутствует в данном агрегате, остаётся только дождаться условий для образования пузырьков. ну почему нет ? отчего-же не бывает ? а кто тогда трубу трясёт ? Мне тоже нравятся ответы, в которых по три вопросительных знака. Где конкретно в жидкостной трубе давление повышается? Где именно схлопываются пузыри? Без "где-то", "остается дождаться", "ну почему нет". Задам вопрос иначе. Кто-нибудь может предъявить изможденный кавитацией соленоидный клапан али ТРВ?

	Угадай мелодию!
	IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #111 - 27.01.2013 :: 11:17:32	Функции поста	Печать
	Природа ударов в жидкостной линии та же, что и в системах парового отопления. Прокладывать паропроводы с уклоном навстречу движению пара не следует, так как попутный конденсат, образующийся за счет теплопотерь паропровода, будет течь навстречу пару, и пар будет задерживать его. Кроме того, при таком движении пара и конденсата в системе отопления возникает шум, а иногда резкие стуки и сотрясения, что вызывает повреждение соединений. http://sanitarywork.ru/text/razdel-ii-tsentralnoe-otoplenie/70-sistema-parovogo-... Чтобы избежать их, необходимо устранить причины попадания паровой фазы в жидкостную линии и устранить причины образования пара в ней. Так же можно посмотреть здесь и в других материалах http://www.bibliotekar.ru/spravochnik-181-enciklopedia-tehniki/218.htm
	« Последняя редакция: 27.01.2013 :: 11:25:04 - iscander »
	В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

cps Очень активный пользователь Отсутствует Сообщений: 114 Зарегистрирован: 24.02.2009	Re: Удары в жидкостной магистрали Ответ #112 - 27.01.2013 :: 18:36:07	Функции поста	Печать
	Цитата: Где конкретно в жидкостной трубе давление повышается? Где именно схлопываются пузыри? Без "где-то", "остается дождаться", "ну почему нет". мне казалось я ответил, но если желаете конкретно, то о возможном локальном повышении давления пожалуй лучше не говорить, достаточно имеющейся большой разницы температур на участке от ресивера до СВ (труба в камере как и жидкость в ней имеют более низкую температуру чем тот-же трубопровод от камеры до ресивера), ведь окурат на этом участке и возникает некая вибрация (предположительно как результат кавитации), после открытия СВ, падает уровень жидкости и давление пара над ней, в результате вскипание (пузыри), жидкость внутри трубы находящейся в камере вскипать не может т.к имеет значительно более низкую энтальпию, значит там пузырьки поступающие из ресивера (да,в трубе до камеры также будет происходить вскипание) могут лиш схлопываться образуя ударную волну, отсюда два направления для устранения проблемы 1)снизить интенсивность закипания (подогрев и наружная теплоизоляция ресивера, параллельный СВ, зимняя опция с отсутствием перепада давления на байпасе это НР, увеличение диаметра трубы ) 2)исключить возможные условия для схлопывания (подогрев и теплоизоляция жидкостной трубы в камере во время стоянки компрессора) Цитата: Задам вопрос иначе. Кто-нибудь может предъявить изможденный кавитацией соленоидный клапан али ТРВ? а они как-то особо и не страдают от этого.


	IP записан

vadim-shavkunov Малоактивный пользователь Отсутствует Сообщений: 5 Местоположение: Пермь Зарегистрирован: 27.12.2011 Пол:	Re: Удары в жидкостной магистрали Ответ #113 - 29.01.2013 :: 10:23:38	Функции поста	Печать
	cps писал(а) 27.01.2013 :: 18:36:07: значит там пузырьки поступающие из ресивера - а если их нет? Добрый день! С наступлением холодов -15 гр. возникла подобная проблема, низкотемпературная централь 2х6F 40.2, R 404а, KVR(настроен 10 bar, при зажимании 13-14 bar, начинает залегать фреон в конденсаторе) -NRD, Ткам.-20, Тисп. -30, Тконд. 40, 2хВОП, перед СВ стоят Т-образные компенсаторы(уверен в этом случае не помогут), СВ на расстоянии 150 мм от ТРВ, ресивер заполнен постоянно 40 %(второе смотровое окно), длина трасс: 6 м. до конденсатора, 10 м. до 1-го ВОПа и 15 до 2-го., управление компрессорами и вентиляторами конденсатора (примерно 1,5-2 bar) DIXELL 650 И так, при поступлении холодного хладагента с конденсатора в ресивер при этом давление 14,5 -15 bar и т.д. начинает не по детски трясти(гидроудары) трубу жидкостную от ресивера до ВОПов на протяжении 5-10 сек и продолжительностью примерно 5 раз, пока не прогреется система(конденсатор, ресивер, труба жидк.), т.е. температура на входе ресивера перед KVR и выходе ресивера становится одинаковая. Фильтр после ресивера уже убран, агрегат находится в маш. отделении + 20, далее трубы на холод. камеру проходят помещение +30 и далее заходят около 1,2 м в камеру к ВОПам. Думаю через пару дней поменять (ЕСЛИ НИ КТО НЕ ПРИВЕДЕТ ДРУГИЕ АРГУМЕНТЫ) жидкостную трассу от ресивера до холод. камеры на один размер выше 42 (стоит 35), может у кого есть другие предложения? Да, ещё пузырьков в смотровом окне не наблюдалось, как поменяю отпишусь ПОМОГЛО ИЛИ НЕТ! Монтаж выполнен по нормам.
	« Последняя редакция: 29.01.2013 :: 12:43:58 - vadim-shavkunov »
	С уважением, Вадим!
	IP записан

cps Очень активный пользователь Отсутствует Сообщений: 114 Зарегистрирован: 24.02.2009	Re: Удары в жидкостной магистрали Ответ #114 - 29.01.2013 :: 17:58:22	Функции поста	Печать
	и вам доброго дня Вадим ! к сожалению пока имеем только-лиш предположения, у меня небыло проблем с вибрацией амплитуда которой вызывала-бы желание с ней бороться. если у вас всего 3м в камере, попробуйте (подогрев и теплоизоляция жидкостной трубы в камере во время стоянки компрессора),много времени не займёт а результат интересен.


	IP записан

Frigotech Холодильщик --- Отсутствует Сообщений: 3803 Местоположение: Краснодар Зарегистрирован: 19.09.2011	Re: Удары в жидкостной магистрали Ответ #115 - 29.01.2013 :: 19:31:37	Функции поста	Печать
	Вадим. Сколько длина прямого участка? Иногда виной вибраций и ударов является само трв. Если длина прямого участка более 5 метров, то нужно снижать скорость потока.


	Skype/VoIP IP записан

Михалап-аль-Бабай Член клуба Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: Удары в жидкостной магистрали Ответ #116 - 29.01.2013 :: 20:57:05	Функции поста	Печать
	Frigotech писал(а) 29.01.2013 :: 19:31:37: Иногда виной вибраций и ударов является само трв. Было такое на винтовом агрегате для спиральника пельмешек. Поменял вставки на обоих ТЕХ12 на меньшие и трассу перестало отрывать.
	« Последняя редакция: 29.01.2013 :: 21:25:31 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

vadim-shavkunov Малоактивный пользователь Отсутствует Сообщений: 5 Местоположение: Пермь Зарегистрирован: 27.12.2011 Пол:	Re: Удары в жидкостной магистрали Ответ #117 - 30.01.2013 :: 04:12:32	Функции поста	Печать
	Frigotech писал(а) 29.01.2013 :: 19:31:37: Вадим. Сколько длина прямого участка? Иногда виной вибраций и ударов является само трв. Если длина прямого участка более 5 метров, то нужно снижать скорость потока. - длина прямого участка составляет примерно 10 м., на данный момент я снизил скорость газа за счет Т-конденсации, т.е. сейчас Тконд. +30, вибрация трубы и гидроудары прекратились. Думаю пока на этом остановлюсь в зимний период, а на лето перенастроим Т-конденсации..... НО есть ещё подозрения, что сново появится при температуре наружнего воздуха -25 гр., будем наблюдать..... Жаль, что камера находиться за 100 км от города. Михалап-аль-Бабай писал(а) 29.01.2013 :: 20:57:05: Было такое на винтовом агрегате для спиральника пельмешек. Поменял вставки на обоих ТЕХ12 на меньшие и трассу перестало отрывать. - механик пробовал придавливать ТРВ (думали тоже большой расход), но результата не дало

	С уважением, Вадим!
	IP записан

vadim-shavkunov Малоактивный пользователь Отсутствует Сообщений: 5 Местоположение: Пермь Зарегистрирован: 27.12.2011 Пол:	Re: Удары в жидкостной магистрали Ответ #118 - 30.01.2013 :: 04:32:06	Функции поста	Печать
	cps писал(а) 29.01.2013 :: 17:58:22: и вам доброго дня Вадим ! к сожалению пока имеем только-лиш предположения, у меня небыло проблем с вибрацией амплитуда которой вызывала-бы желание с ней бороться. если у вас всего 3м в камере, попробуйте (подогрев и теплоизоляция жидкостной трубы в камере во время стоянки компрессора),много времени не займёт а результат интересен. - неее, не интересно! В камеру заходит две трубы жидкостные диаметром 22 (делятся с общей 35) и я не уверен что каждая труба длиной 1 м. в холод. камере с подогревом что то даст..... При запуске нет гидроударов, они начинаются при достижении давления на нагнетании 15 bar и выше, так что этот газ холодного участка в камере уже будет в компрессоре, а приходящий газ с ресивера этот участок не подогреет....

	С уважением, Вадим!
	IP записан

cps Очень активный пользователь Отсутствует Сообщений: 114 Зарегистрирован: 24.02.2009	Re: Удары в жидкостной магистрали Ответ #119 - 30.01.2013 :: 12:47:47	Функции поста	Печать
	Цитата: - неее, не интересно! так что этот газ холодного участка в камере уже будет в компрессоре, а приходящий газ с ресивера этот участок не подогреет... главное чтобы приходящий газ не попадал в более холодную трубу, это может предотвратить схлопывание кавитационных пузырей, однако ещё и не каждый пузырь схлопывается на сверхзвуковой скорости, но вполне возможно что это занятие окажется анонизмом. вот почему-же у меня нет даже намёков на удары, сегодня специально наблюдал, может потому что уже с 2006г в качестве зимней опции использую исключительно НР регулятор, веть через него в ресивер всегда идёт парожидкостная смеь, а она тёплая, ресивер после старта быстро нагревается, а во время стоянки он подогревается поясковым тэном, на агрегатах с R-134а ресивера имеют кроме тэна ещё и теплоизоляцию, чудная вещь НР но сняли с производства, поэтому вскоре и у меня может возникнуть проблема подобная вашей, но с десяток НР припасёно так-что может до пенсии и хватит


	IP записан

Frigotech Холодильщик --- Отсутствует Сообщений: 3803 Местоположение: Краснодар Зарегистрирован: 19.09.2011	Re: Удары в жидкостной магистрали Ответ #120 - 30.01.2013 :: 12:58:31	Функции поста	Печать
	vadim-shavkunov писал(а) 30.01.2013 :: 04:12:32: - длина прямого участка составляет примерно 10 м Это много! Впаяйте кусок трубы большего диаметра)))) vadim-shavkunov писал(а) 30.01.2013 :: 04:12:32: механик пробовал придавливать ТРВ (думали тоже большой расход), но результата не дало Вставку менять нужно))))


	Skype/VoIP IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #121 - 30.01.2013 :: 14:24:39	Функции поста	Печать
	К сведению.

	Guentner_Subcooling_RU_001.pdf ( 234 KB \| 22 Загрузки ) В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #122 - 30.01.2013 :: 14:28:02	Функции поста	Печать
	Здесь полный текст статьи.

	Guentner_Subcooling_RU_002.pdf ( 965 KB \| 24 Загрузки ) В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

BOL Холодильщик --- Отсутствует Сообщений: 1060 Местоположение: ОМСК Зарегистрирован: 22.01.2009 Пол:	Re: Удары в жидкостной магистрали Ответ #123 - 30.01.2013 :: 16:31:25	Функции поста	Печать
	Хорошая статья , спасибо !!!


	IP записан

VitaliiMP Новичок Отсутствует Сообщений: 1 Зарегистрирован: 09.11.2021	Re: Удар в жидкостной магистрали при открывании соленоидного вентиля Ответ #124 - 10.01.2022 :: 10:54:08	Функции поста	Печать
	Добрый день! Подскажите пожалуйста как можно решить проблему с гидроударом при открывании соленоидного вентиля в НТ установки. Тип хладагента-R-404А, холодопроизводительность испарителя- 22 кВт, температуры кипения- -35С и конденсации-+45С, перегрев- 5К и переохлаждение- 3,3К , диаметр жидкостного трубопровода 28мм(1 1/8), модели соленоидного клапана- SANHUA MDF-A03-15H003 или EVR15( установленны на расстоянии 30-40 см от ТРВ ближе установить не получится максимум 10-15 см. ТРВ- XB1019 SW 1B, клапанный узел B5B X11873. Удар происходит именно при включении соленоидных вентилей. Во время работы установки гидроудары не наблюдаются. Последствия гидроударов разрушительные- вырывает все крепежи, разрушаются фитинги. Какое решение будет лучше- байпас с меньшим соленоидом или компенсатор гидроудара в виде вертикального участка? Заранее спасибо!


	IP записан

uab1967 Холодильщик Отсутствует Сообщений: 561 Местоположение: волковыск Зарегистрирован: 11.10.2012 Пол:	Re: Удары в жидкостной магистрали Ответ #125 - 10.01.2022 :: 11:56:41	Функции поста	Печать
	VitaliiMP писал(а) 10.01.2022 :: 10:54:08: Какое решение будет лучше- байпас с меньшим соленоидом или компенсатор гидроудара в виде вертикального участка? Были посты на эту тему. Я бы два этих варианта сделал. Думаю один вертикальный компенсатор не сильно поможет проблеме. Только меньший соленоид на байпасе должен раньше на пару секунд открыться(вариант установки реле времени на основной соленоид).


	IP записан

Переключение на Главную Страницу

Страницы: [1]

Функции темы

‹ Предыдущая Тема | Следующая Тема ›

« Главная ‹ Раздел Наверх

Наверх

Valid XHTML

Valid CSS

Powered by Perl

Source Forge
