Операторские панели Weintek (число прочтений - 4533 )

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Операторские панели Weintek 06.05.2011 :: 18:47:57	Функции поста	Печать

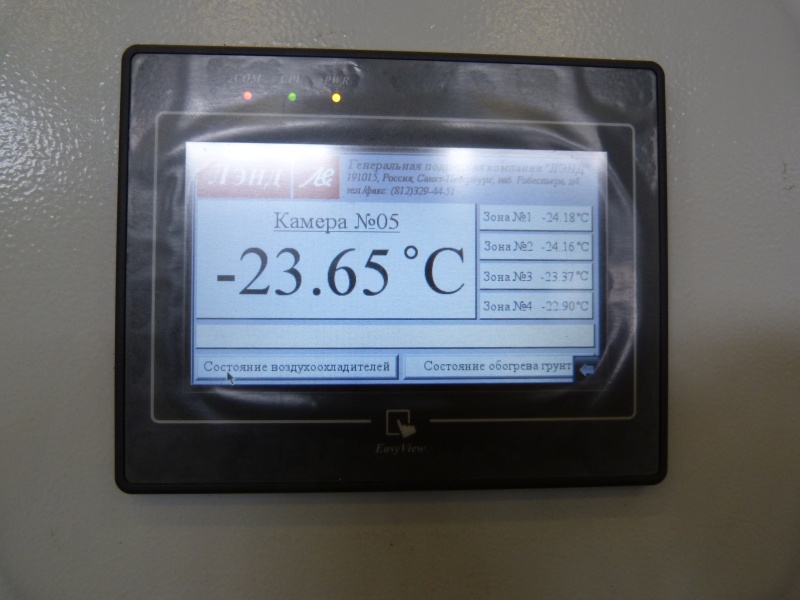

	Современные сенсорные операторские панели. TFT LCD экраны поддерживают до 65536 цветов и позволяют получить более качественное изображение Быстрое время отклика и плавная смена изображений при переключениях Диагональ экрана от 4.3 до 15” Широкие коммуникационные возможности: порт Ethernet, позволяющий работать с устройствами по IP-протоколам, последовательные порты для связи с ПЛК и компьютерами, а также USB-порты, служащие не только для загрузки/выгрузки проектов и хранения данных, но и для подключения различных USB-устройств (принтеров, сканеров штрих-кодов и т. д.) Поддержка функции центра обмена данными Возможность работы с контроллерами различных производителей, такими как: Siemens, DirectLOGIC, Allen Bradley, Mitsubishi, Omron, Yokogawa, Sharp, Fuji, GE Fanuc, Delta, Hitachi На фото - панель управления холодильной камерой.

	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Операторские панели Weintek Ответ #1 - 06.05.2011 :: 19:03:41	Функции поста	Печать

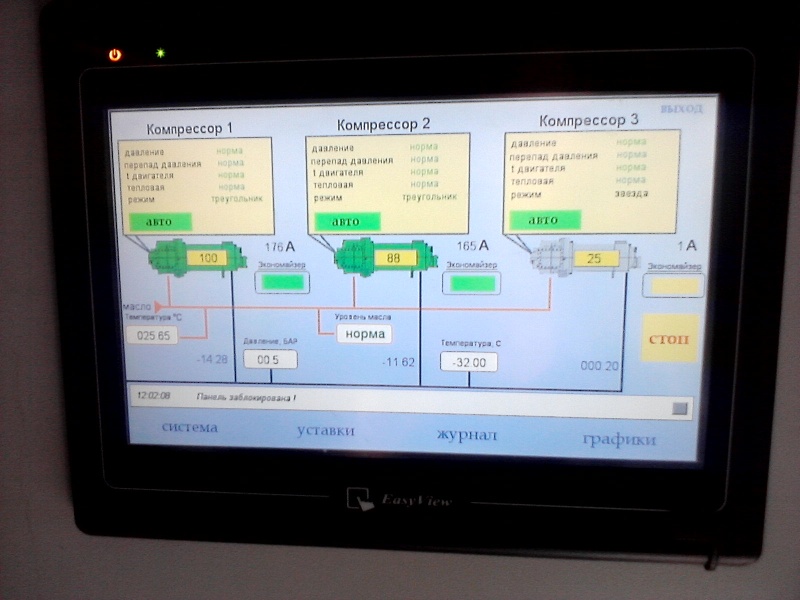

	Панель управления централи на винтовых компрессорах
	« Последняя редакция: 06.05.2011 :: 19:04:15 - mаks77 »
	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Операторские панели Weintek Ответ #2 - 06.05.2011 :: 19:21:35	Функции поста	Печать
	Видео (формат .3gp, извините, телефоном снимал)
	« Последняя редакция: 06.05.2011 :: 19:53:53 - mаks77 »
	001.3gp ( 3863 KB \| 4 Загрузки )
	IP записан

Refмэн Член клуба Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 876 Местоположение: С-Пб Зарегистрирован: 16.02.2008 Пол:	Re: Операторские панели Weintek Ответ #3 - 06.05.2011 :: 19:54:54	Функции поста	Печать
	Ну дык и шо? Да, классно. Вся инфа на месте. Нам, россиянам убогим до такого управления далековато. Случай единичный. Компьютерное управление имел в обслуге в середине 90-х, и много ли такого или как у тебя, сегодня на объектах? А может ты рекламу тиснул, а?

	"я знаю, что я ничего не знаю"
	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Операторские панели Weintek Ответ #4 - 06.05.2011 :: 19:57:59	Функции поста	Печать
	Ну вот, с недавних пор, пару десятков таких панелей на обслуге заимели. Это не реклама, а информация о том, что "умные системы" приходят в повседневную жизнь... Refмэн писал(а) 06.05.2011 :: 19:54:54: ... Нам, россиянам убогим до такого управления далековато... Как видишь, не так уж и далеко. Теперь уже в Питере Не боги горшки обжигают
	« Последняя редакция: 06.05.2011 :: 20:01:15 - mаks77 »

	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Операторские панели Weintek Ответ #5 - 11.05.2011 :: 05:44:18	Функции поста	Печать
	Refмэн писал(а) 06.05.2011 :: 19:54:54: Случай единичный. Операторские панели с сенсорным дисплеем давно не в диковинку, но в настоящее время они применяются со свободно программируемыми контроллерами, что меня настораживает и вызывает протест для управления ими холодильными системами. Поясню, для общего обзора работы системы и сбора данных ничего против не имею, а когда один единственный контроллер запрограммирован на алгоритмы работ воздухоохладителей, электронных ТРВ, компрессорными станциями, насосами, задвижками и прочего оборудования!!!??? ИМХО, ничего хорошего в этом нет. Чтобы изменить какой либо параметр в алгоритме работы необходимы доступы на более высокие уровни программирования, а они, как правило, запаролены создателями программы. Возможно, пароли есть у заказчика программы, но в эксплуатацию он такой информации не дает, поэтому для сторонних организаций холодильная система с СПК (свободно программируемый контроллер) становится черным ящиком. Видел гибридные системы, СПК - для управления тремя винтовыми компрессорами, конденсатором, маслоохладителем и двумя насосами, а три EKC316 (Danfoss) для электронных ТРВ-ETS, на дисплее ЕКСы, естественно, не отображались.

	Печатаю одним пальцем
	Skype/VoIP IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Операторские панели Weintek Ответ #6 - 11.05.2011 :: 05:52:16	Функции поста	Печать
	БОБР, согласен. Но когда-то и обычные контроллеры вызывали ужас у холодильщиков, привыкших к термоcтатам м механическим часам... Что делать... прогресс, однако...
	« Последняя редакция: 11.05.2011 :: 11:49:59 - mаks77 »

	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Операторские панели Weintek Ответ #7 - 11.05.2011 :: 06:24:55	Функции поста	Печать
	Мне тоже нравится такой подход, очень удобно и наглядно. Если я не ошибаюсь, Данфосс открыл свой протокол Danbuss, но по моему, только при приобретении бессрочной лицензии. Таким образом используя стандартные контроллеры можно можно объединить их на СПК, т.е. алгоритмы стандартные и можно менять параметры как на контроллерах, так и на дисплее СПК. Я не очень сведущ в этом направлении и могу ошибаться или неправильно истолковывать информацию, заранее прошу прощения.

	Печатаю одним пальцем
	Skype/VoIP IP записан

Ахеl Холодильщик Отсутствует Сообщений: 150 Местоположение: Киев Зарегистрирован: 13.07.2010 Пол:	Re: Операторские панели Weintek Ответ #8 - 11.05.2011 :: 10:48:35	Функции поста	Печать
	пока еще об открытом протоколе ничего не слышал, а кто мешает ноут например с АКМ поставить рядом с централью и настроить Мимик? будет еще более наглядно, данфосовский Адап кул с 2007го юзаю, поднимал 4 обьекта по 120 контроллеров на витринах + компрессорные централи с отцом напару...+ 3 обьекта собирали по сетке вкучу т.е. диспечерская в Киеве, а обьекты в Запорожье, Кр. Рогу и Киеве 3-й, и можно было из компа диспечеризации посмотреть...сейчас на предприятии стоит похожая система только специфика немного другая - контроллеров поменьше, и ненастроено графическо отображение параметров, только гистограммами - выручала эта система не раз!причем делаешь удаленный доступ к компу, и из любой точки земного шарика где есть интернет получаешь доступ к компу на предприятии и оттуда можешь уже творить с системой все что позволяют контроллеры.... кстати есть и ПЛк у нас...я против них...во первых снижение надежности,и во вторых и в третьих, кому интересно могу потом в личку расказать о минусах гОВНОВ с кривонастроенным ПО и кривой программой) причем что самое интересно, что дешевле построить систему на тех же данфосах, чем заморачиватся с хорошими но дорогими ПЛК + писать софт под них и т.д. и т.п., а потом разраб тебе закрыл доступ какимнибуть паролем с временнной защелкой и ты сидишь и незнаешь что делать с этой системой, ну нет уж...я за то что ненадо програмисту лезть туда куда ненадо,если только он еще паралельно и не высококвалифицированный холодильщик и понимает что творит с ситсемой, а то было и такое у нас, киповцы алгоритм написали, а он компрессора заливает, или наоборот...пока я не вмешался и програму не переписали с 0, но это было потом, а до этого установка в нештатном режиме 1.5 года работала, хорошо хоть дожила....
	« Последняя редакция: 11.05.2011 :: 10:53:58 - Ахеl »
	To be or not to be.&&2 пчелы или не две пчелы
	Skype/VoIP ICQ IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Операторские панели Weintek Ответ #9 - 11.05.2011 :: 11:33:35	Функции поста	Печать
	Ахеl писал(а) 11.05.2011 :: 10:48:35: дешевле построить систему на тех же данфосах, чем заморачиватся с хорошими но дорогими ПЛК + писать софт под них и т.д. и т.п., Полностью согласен, респект! Ахеl писал(а) 11.05.2011 :: 10:48:35: я за то что не надо программисту лезть туда куда не надо,если только он еще параллельно и не высококвалифицированный холодильщик... Поэтому и я против СПК. Кому интересно, руководство на свободно программируемый контроллер OMRON w339 на 500 страниц!!! 3,04МБ Мне бы время жалко было бы, но программисты народ странный....

	Omron__w339r.pdf ( 3119 KB \| 6 Загрузки ) Печатаю одним пальцем
	Skype/VoIP IP записан
