Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду (число прочтений - 78767 )

RuslanG ЗавсегдатАй форума Отсутствует Антихолод=Тепло Сообщений: 1064 Местоположение: Оренбург Зарегистрирован: 24.07.2013 Пол:	Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду 24.07.2013 :: 12:02:34	Функции поста	Печать
	Хотелось бы обсудить хотя бы теоретически возможность собрать ХМ (ТН) с двумя компрессорами. Суть в том, что один компрессор с производительностью скажем 8 м³\час качает фреон в низкотемпературной ветке и далее идет компрессор 4 м³\час в высокой ветке дожимает до давления конденсации. Между компрессорами по идее надо немного охладить пар, чтобы уменьшить перегрев, с помощью жидкого фреона. Зачем это нужно? Задача понизить разность давлений на каждом компрессоре и разгрузить их, также это если следовать теории должно в целом поднять КОП. Предельный режим работы ХМ исп. -40...-30 °C, конд. +50..+70 °C исследуемая мощность 3-7 кВт по холоду. В качестве компрессоров - дешёвые ротационные от сплитов. Спалить не боюсь, хочу понять как работает. Одностадийные собирать получается Поднимал на форумХаусе (forumhouse.ru/threads/216843/) нет ответов Нашел fenkoil.ru/137/ ссылку с 2 РВ и змеевиком Хотелось бы узнать о граблях. Рисунок(схема) из CoolPack - не могу загрузить
	« Последняя редакция: 25.07.2013 :: 11:48:51 - Геннадий »
	Антихолодильщик (АХ), а также провокатор и демагог. Тепло=Холод+Работа
	www Facebook IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: Двухкаскадный или двухстадийный (короче два компрессора) ТН (ХМ) воздух-вода Ответ #1 - 24.07.2013 :: 13:50:19	Функции поста	Печать
	RuslanG писал(а) 24.07.2013 :: 12:02:34: Двухкаскадный или двухстадийный (короче два компрессора) Скорее двухступенчатая холодильная установка: http://lib.rushkolnik.ru/text/26943/index-1.html?page=2 http://www.holodilshchik.ru/index_holodilshchik_issue_2_2008_Test_cameras.htm http://bitzer.ru/povishenie_ffektivnosti_holodilnih_ustanovok_s_kompressorami_BI... RuslanG писал(а) 24.07.2013 :: 12:02:34: Рисунок(схема) из CoolPack - не могу загрузить У Вас мало ещё сообщений. Надо более 3-х. Какие у Вас познания в "Холодильной технике"? Удачи!

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

TolstiyS Холодильщик Отсутствует Сообщений: 617 Местоположение: Киев Зарегистрирован: 29.05.2013 Пол:	Re: Двухкаскадный или двухстадийный (короче два компрессора) ТН (ХМ) воздух-вода Ответ #2 - 24.07.2013 :: 20:37:05	Функции поста	Печать
	Получается похоже на график производительности установок с экономайзером.


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: Двухкаскадный или двухстадийный (короче два компрессора) ТН (ХМ) воздух-вода Ответ #3 - 24.07.2013 :: 22:00:05	Функции поста	Печать
	Там тоже двойное дросселирование - за счёт экономайзера происходит двойное дросселирование. Особенно это важно для фреоновых ХМ, где велики потери от дросселирования

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

RuslanG ЗавсегдатАй форума Отсутствует Антихолод=Тепло Сообщений: 1064 Местоположение: Оренбург Зарегистрирован: 24.07.2013 Пол:	Re: Двухкаскадный или двухстадийный (короче два компрессора) ТН (ХМ) воздух-вода Ответ #4 - 25.07.2013 :: 09:55:29	Функции поста	Печать

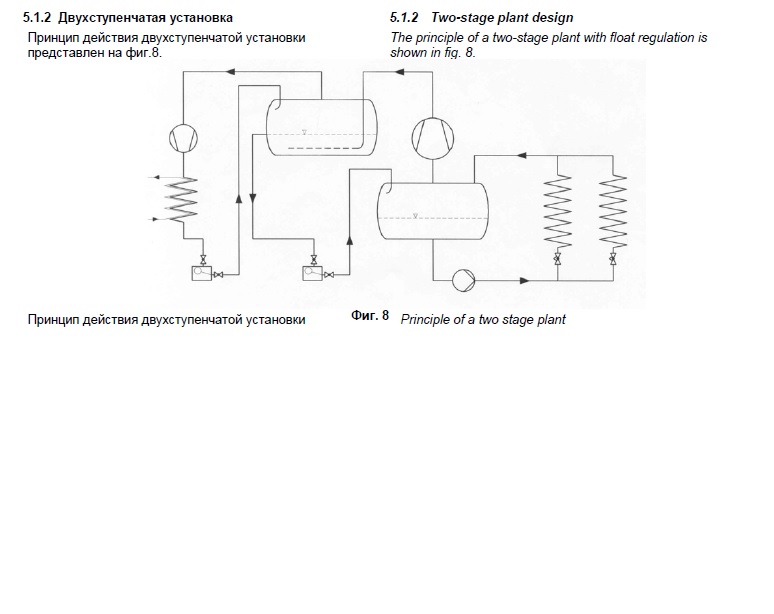

	@ Геннадий Геннадий писал(а) 24.07.2013 :: 13:50:19: Скорее двухступенчатая холодильная установка: У Вас мало ещё сообщений. Надо более 3-х. Какие у Вас познания в "Холодильной технике"? Удачи! Познания - я понял как это работает и собрал один ТН вода-вода на 8кВт холода. Теперь следующий шаг двухступенчатая (не силен в терминах) воздух-вода. Мой дешевый компрессор при понижении температуры кипения сильно теряет объемную производительность - подозреваю что существует такие условия (соотношение давлений) при которых производительность станет близкой к 0. Поэтому с моей точки зрения имея дешевые компрессоры целесообразно собирать по ступеням чем мучить за пределами их возможностей. Из ссылки http://lib.rushkolnik.ru/text/26943/index-1.html?page=2 то что нужно "Двухступенчатая холодильная машина с неполным промежуточным охлаждением. Принципиальная схема и теоретический цикл этой машины представлены на рис. 2.10." Годится простая и ничего лишнего не содержит. На вскидку похоже на "Холодильный цикл с экономайзером мгновенного испарения" судя по рисункам - зачем два ресивера (отделитель жидкости)? Очень заинтересовало "РВ с управлением по уровню жидкости" - что это за РВ как оно работает и можно ли его купить за приемлемую стоимость?
	« Последняя редакция: 25.07.2013 :: 11:30:04 - Геннадий » Причина: добавлен рис., ссылка подправлена
	Антихолодильщик (АХ), а также провокатор и демагог. Тепло=Холод+Работа
	www Facebook IP записан

RuslanG ЗавсегдатАй форума Отсутствует Антихолод=Тепло Сообщений: 1064 Местоположение: Оренбург Зарегистрирован: 24.07.2013 Пол:	Re: Двухкаскадный или двухстадийный (короче два компрессора) ТН (ХМ) воздух-вода Ответ #5 - 25.07.2013 :: 10:09:36	Функции поста	Печать
	Беру испаритель к нему подключаю компрессор низкой температуры от его нагнетания трубка идет в промежуточный ресивер, далее из ресивера пар идет на всас высокого компрессора с нагнетания высокого идет трубка в конденсатор после идет РВ1 который дросселирует в промежуточный ресивер жидкий фреон, из промежуточного ресивера жидкость отводим в РВ2 снова дросселируем и идем в испаритель. Вопрос, газ с низкого компрессора будет эффективно охлаждаться в промежуточном ресивере? Может его подключить с низу, чтобы газ "булькал" и тем самым лучше охлаждался? Или туда накидать сеток для улучшения теплообмена? Или я гоню и все и так пойдет нормально? Второй вопрос система сама установится в режим когда в промежуточном ресивере будет часть жидкости и часть газа или вся жидкость может убежать в испаритель? Что будет если через РВ пойдет частично газ с жидкостью - как меняется его пропускная способность растет или падает? Какого объема примерно нужно брать промежуточный ресивер?

	Антихолодильщик (АХ), а также провокатор и демагог. Тепло=Холод+Работа
	www Facebook IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: Двухкаскадный или двухстадийный (короче два компрессора) ТН (ХМ) воздух-вода Ответ #6 - 25.07.2013 :: 11:12:35	Функции поста	Печать
	RuslanG писал(а) 25.07.2013 :: 10:09:36: Беру ... ...Какого ... ресивер? Уважаемый Ruslan! Много "буков" ))) И может быть двойное толкование Так, что лучше рисуйте конкретную схему. Кстати, ранее предложенные схемы - это для анализа... Вы должны свою нарисовать. Удачи!

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода Ответ #7 - 25.07.2013 :: 11:42:34	Функции поста	Печать
	RuslanG писал(а) 25.07.2013 :: 09:55:29: Теперь следующий шаг двухступенчатая (не силен в терминах) воздух-вода Уточните по данному ТН: параметры воздуха и воды? RuslanG писал(а) 25.07.2013 :: 09:55:29: Очень заинтересовало "РВ с управлением по уровню жидкости" - что это за РВ как оно работает и можно ли его купить за приемлемую стоимость? Регулирующий вентиль. Регулирует уровень аммиака в ПС. Чтобы "не потеть" с ручной регулировкой нужен ещё СВМ для поддержания уровня. Сигнал на открытие от датчиков уровня. Ждём Вашу конкретную схему ТН, цикл ТН. Потом обсудим Удачи!

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

RuslanG ЗавсегдатАй форума Отсутствует Антихолод=Тепло Сообщений: 1064 Местоположение: Оренбург Зарегистрирован: 24.07.2013 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #8 - 26.07.2013 :: 08:58:09	Функции поста	Печать

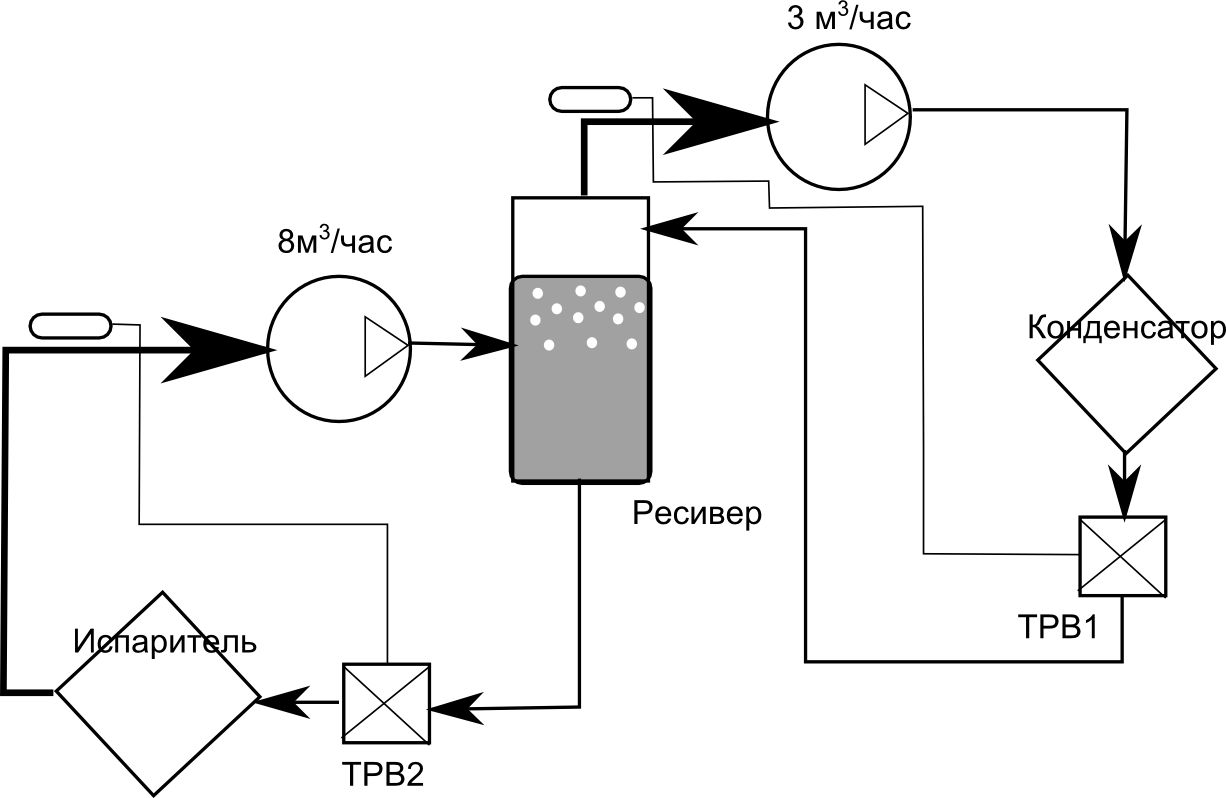

	Имеется компрессор UR5T300JTAEX (новый) - на 8.3 кВт (Samsung) холода при режиме +7,2/+55,4 - ротационный для кондиционеров, подставил значения в coolpack показывает объемную производительность около 8 куб.м. в час в режиме +7,2/+55,4. Второй компрессор 2KS224D5CD02 (б/у) - на 3-4 кВт (Matsushita Electric) холода при режиме +7,2/+55,4 (даташита нет поэтому все примерно). Имеется в магазине два ресивера (ресивер у меня всё что толще трубы) на 1 л и 2 л у них один вход и один выход - планирую просверлить дополнительные необходимые выводы в нужном количестве. Конденсатор - для измерений теплоотдачи купил 80л. электрический водонагреватель, вскрыл дно и собираюсь засунуть в него 30м медной трубы диаметром 9-10мм (не помню в этих дюймах). Используя этот бак я могу определить мощность конденсатора зная параметры воды и потока. С испарителем сложнее - чисто для эксперимента могу взять МП трубу или медь и тупо бросить ее на землю. Если кипение будет около -30 то при температуре воздуха +30 тепловой напор составит около 60 градусов и думаю даже небольшая длина трубы обеспечит мощность от 3-6 кВт. Фреон R22 с другими не пробовал. Еще понадобиться два ТРВ вот тут я не знаю какую вставку брать (на свой ТН вода-вода на 7 кВт холода ставил №3 и нормально работает). При двойном дросселировании сколько брать из расчета общей производительности или половины? Два одинаковых ТРВ (в смысле вставки) или нет? Ну и в принципе все это надо спаять и попробовать запустить.

	Shem2.png ( 67 KB \| 10 Загрузки ) Антихолодильщик (АХ), а также провокатор и демагог. Тепло=Холод+Работа
	www Facebook IP записан

RuslanG ЗавсегдатАй форума Отсутствует Антихолод=Тепло Сообщений: 1064 Местоположение: Оренбург Зарегистрирован: 24.07.2013 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #9 - 26.07.2013 :: 09:08:13	Функции поста	Печать

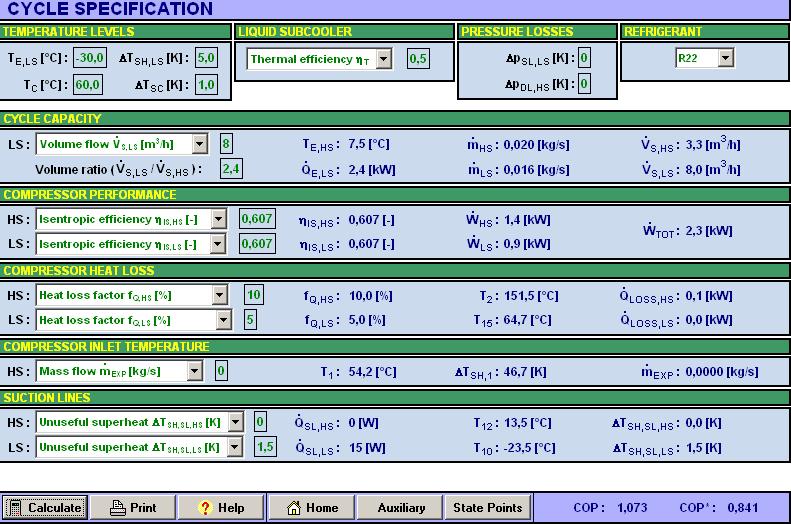

	Параметры цикла

	Cicle1.JPG ( 106 KB \| 10 Загрузки ) Антихолодильщик (АХ), а также провокатор и демагог. Тепло=Холод+Работа
	www Facebook IP записан

RuslanG ЗавсегдатАй форума Отсутствует Антихолод=Тепло Сообщений: 1064 Местоположение: Оренбург Зарегистрирован: 24.07.2013 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #10 - 26.07.2013 :: 09:10:10	Функции поста	Печать

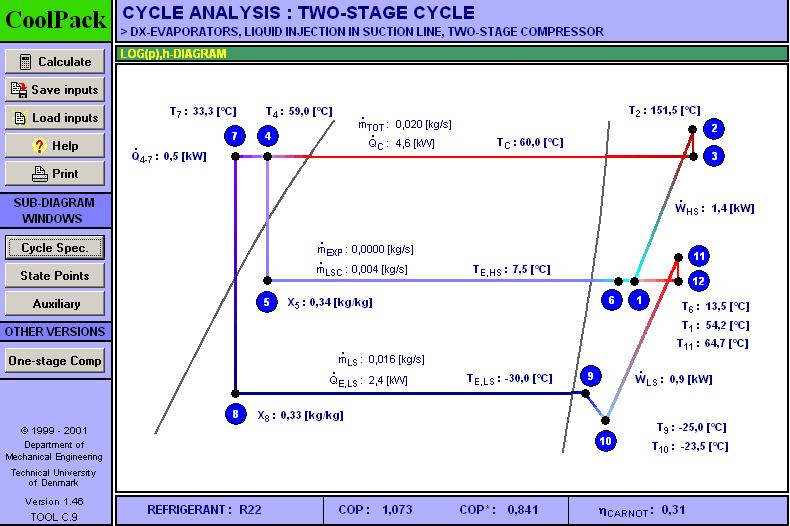

	Диаграмма процесса Тока сейчас обратил внимание что подфорум называется "Автокондиционеры и транспортное холодильное оборудование" - я думал Вопросы новичков имеют отношение ко всему форуму. Возможно тему переместить в более подходящий подфорум?
	« Последняя редакция: 26.07.2013 :: 10:46:21 - RuslanG »
	Cicle2.JPG ( 77 KB \| 11 Загрузки ) Антихолодильщик (АХ), а также провокатор и демагог. Тепло=Холод+Работа
	www Facebook IP записан

RuslanG ЗавсегдатАй форума Отсутствует Антихолод=Тепло Сообщений: 1064 Местоположение: Оренбург Зарегистрирован: 24.07.2013 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #11 - 29.07.2013 :: 11:56:38	Функции поста	Печать
	И тишина....

	Антихолодильщик (АХ), а также провокатор и демагог. Тепло=Холод+Работа
	www Facebook IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #12 - 29.07.2013 :: 12:37:25	Функции поста	Печать
	Правильная тишина

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #13 - 30.07.2013 :: 07:35:03	Функции поста	Печать

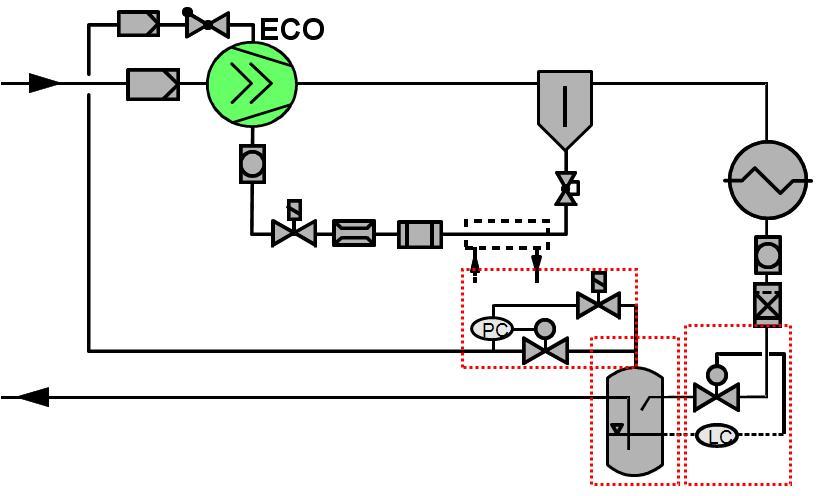

	Чем то ресивер напоминает Flash tank.

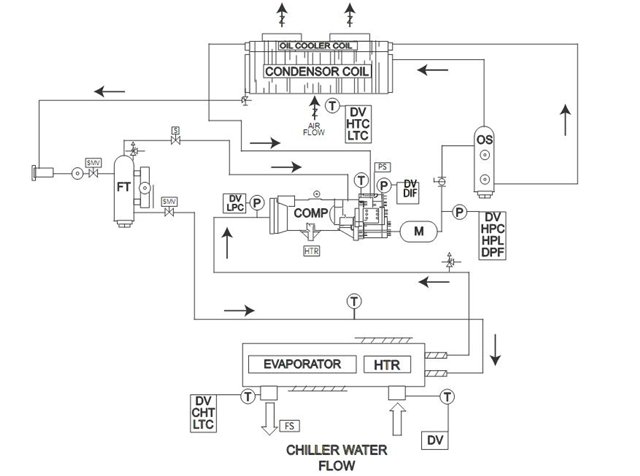

	c1d215133e3a.jpg ( 84 KB \| 9 Загрузки ) 044969d9af23.jpg ( 34 KB \| 8 Загрузки ) Flash_tank.JPG ( 40 KB \| 9 Загрузки ) ECO_WITT.jpg ( 59 KB \| 7 Загрузки ) Печатаю одним пальцем
	Skype/VoIP IP записан

RuslanG ЗавсегдатАй форума Отсутствует Антихолод=Тепло Сообщений: 1064 Местоположение: Оренбург Зарегистрирован: 24.07.2013 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #14 - 30.07.2013 :: 09:37:31	Функции поста	Печать

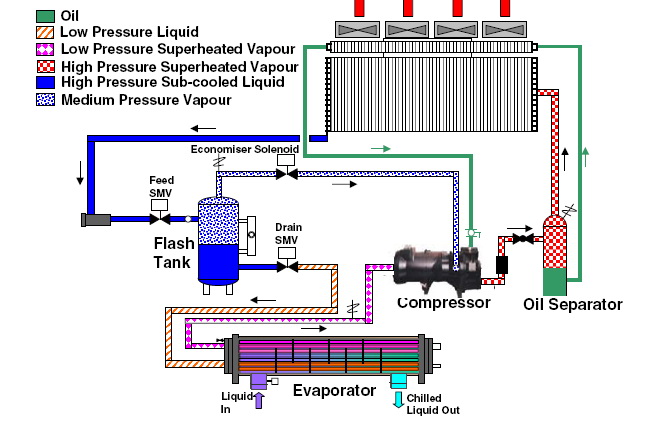

	Последняя картинка понятнее всех ECO_WITT Значит верно предположение, что нагнетание первой ступени нужно "утопить" и мелкими пузыриками пропустить сквозь жидкий фреон промежуточного ресивера (не знаю названия) для теплообмена. А жидкий фреон из промежуточного ресивера не уйдет по линии нагнетания в нижний компрессор? Вопросы: 1. Как поведет себя установка если откажет нижний компрессор или верхний. 2. ТРВ2 считать на производительность с нижнего до среднего давления, а ТРВ1 с высокого до среднего? 3. Масло у компрессоров как себя поведет? Не получится ли, что масло соберется в одном из компрессоров и уйдет из другого? 4. Имеет ли смысл перейти на R410 вместо R22 при кипении -40? Или что-то другое? Давление у R22 уж совсем маленькое при -40.

	Антихолодильщик (АХ), а также провокатор и демагог. Тепло=Холод+Работа
	www Facebook IP записан
