Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #285 - 20.12.2013 :: 07:06:05	Функции поста	Печать
	RuslanG писал(а) 20.12.2013 :: 05:00:38: Предпочитаю искать причину и решать задачу - менять позицию это как-то пассивно, может сразу в гроб лечь и не пытаться жить - конец то у всех один. Так в результате нахождения причины обычно и меняется позиция))) Иначе на каком основании ее менять?


	IP записан

RuslanG ЗавсегдатАй форума Отсутствует Антихолод=Тепло Сообщений: 1064 Местоположение: Оренбург Зарегистрирован: 24.07.2013 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #286 - 23.12.2013 :: 05:15:13	Функции поста	Печать
	О пока меня не было, я был удостоен двойной награды И даже никто не поздравил. Olgerd писал(а) 20.12.2013 :: 07:06:05: Так в результате нахождения причины обычно и меняется позиция))) Иначе на каком основании ее менять? [offtopic]О, это философия и я боюсь не смогу донести свое видение, а вы можете не так понять, в результате может возникнуть какой-нибудь спор. А мне это ни к чему - это нужно в другой теме обсуждать.[/offtopic] Olgerd писал(а) 20.12.2013 :: 07:03:38: Ну тут два варианта: либо окружающие у вас хреновые, либо... ))) Расчетная материальная себестоимость агрегата на базе компрессора MTZ144 в стандартной комплектации (Компрессор с запорными вентилями на входе и выходе и подогревателем картера, ресивер 16 л с запорными вентилями на входе и выходе и предохранительным клапаном, сдвоенное реле давления KP-15, фильтр-осушитель и смотровое стекло после ресивера, рама из гнутого металла, окрашенного порошковой краской, шкаф управления) и с пластинчатым теплообменником Danfoss в роли водяного конденсатора, составит приблизительно 84000 руб. Заманчиво. Вашу мысль надо обдумать. Можете предоставить параметры: 1. режим -20/+55 потребление и количество холода 2. режим -30/+55 потребление и количество холода 3. режим -40/+55 потребление и количество холода Да, еще, какой фреон? CoolPack не дает возможность считать реальные компрессоры с учетом потерь и с учетом КПД. А у меня цифр нет при таких режимах. Сколько будет стоить готовый агрегат в розницу? Материалоемкость это параметр такой знаете ли малоинформативный.

	Антихолодильщик (АХ), а также провокатор и демагог. Тепло=Холод+Работа
	www Facebook IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #287 - 23.12.2013 :: 06:36:33	Функции поста	Печать
	На такие режимы лучше использовать компрессор NTZ215. Таблицы во вложении. Прайсовая стоимость такого агрегата составит 4421 евро, но, думаю, наши дилеры легко продадут вам его с 20-30% скидкой. Фреон R404a.
	« Последняя редакция: 23.12.2013 :: 06:37:49 - Olgerd »
	NTZ215.pdf ( 322 KB \| 4 Загрузки )
	IP записан

RuslanG ЗавсегдатАй форума Отсутствует Антихолод=Тепло Сообщений: 1064 Местоположение: Оренбург Зарегистрирован: 24.07.2013 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #288 - 23.12.2013 :: 09:04:38	Функции поста	Печать
	Olgerd писал(а) 23.12.2013 :: 06:36:33: Прайсовая стоимость такого агрегата составит 4421 евро Речь идет о компрессоре или готовом агрегате по такой стоимости? 4421*44=194 тыс. руб. Хм.

	Антихолодильщик (АХ), а также провокатор и демагог. Тепло=Холод+Работа
	www Facebook IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #289 - 23.12.2013 :: 09:49:15	Функции поста	Печать
	Olgerd писал(а) 23.12.2013 :: 06:36:33: Прайсовая стоимость такого агрегата составит 4421 евро Не много ли хочешь наварить?

	Skype/VoIP IP записан

RuslanG ЗавсегдатАй форума Отсутствует Антихолод=Тепло Сообщений: 1064 Местоположение: Оренбург Зарегистрирован: 24.07.2013 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #290 - 23.12.2013 :: 09:56:03	Функции поста	Печать
	БОБР писал(а) 23.12.2013 :: 09:49:15: Не много ли хочешь наварить? Он пошутил наверно. Чтоб я с такой накруткой жил. Агрегат без ВОП стоит 108 тыс.руб уже узнал. Правда с воздушным конденсатором. Я попросил пересчитать на водяной alfa-laval. Но я думаю стоить будет примерно столько же. режим -30/+55 кушает 8,52 кВт и 4,86 кВт холодит соответственно СОР=0,74 Не ах конечно КОП вышел.
	« Последняя редакция: 23.12.2013 :: 10:15:50 - RuslanG »
	Антихолодильщик (АХ), а также провокатор и демагог. Тепло=Холод+Работа
	www Facebook IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #291 - 23.12.2013 :: 12:23:07	Функции поста	Печать
	БОБР писал(а) 23.12.2013 :: 09:49:15: Не много ли хочешь наварить? Это цена по прайсу для конечных клиентов) По такой цене практически никто не покупает - это действительно очень дорого и сделано для того, чтобы конечные клиенты покупали у дилера, а не обращались напрямую на завод (для сравнения посмотрите какая цена стоит на Зубадан на официальном сайте и погуглите, за какую стоимость его можно купить у дилеров). Так что реальный навар совсем невелик. Удивлен, что это пришлось так подробно расписывать.


	IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #292 - 23.12.2013 :: 12:25:05	Функции поста	Печать
	RuslanG писал(а) 23.12.2013 :: 09:04:38: Речь идет о компрессоре или готовом агрегате по такой стоимости? 4421*44=194 тыс. руб. Хм. Естественно о готовом агрегате с водяным конденсатором на раме.


	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #293 - 23.12.2013 :: 16:33:19	Функции поста	Печать

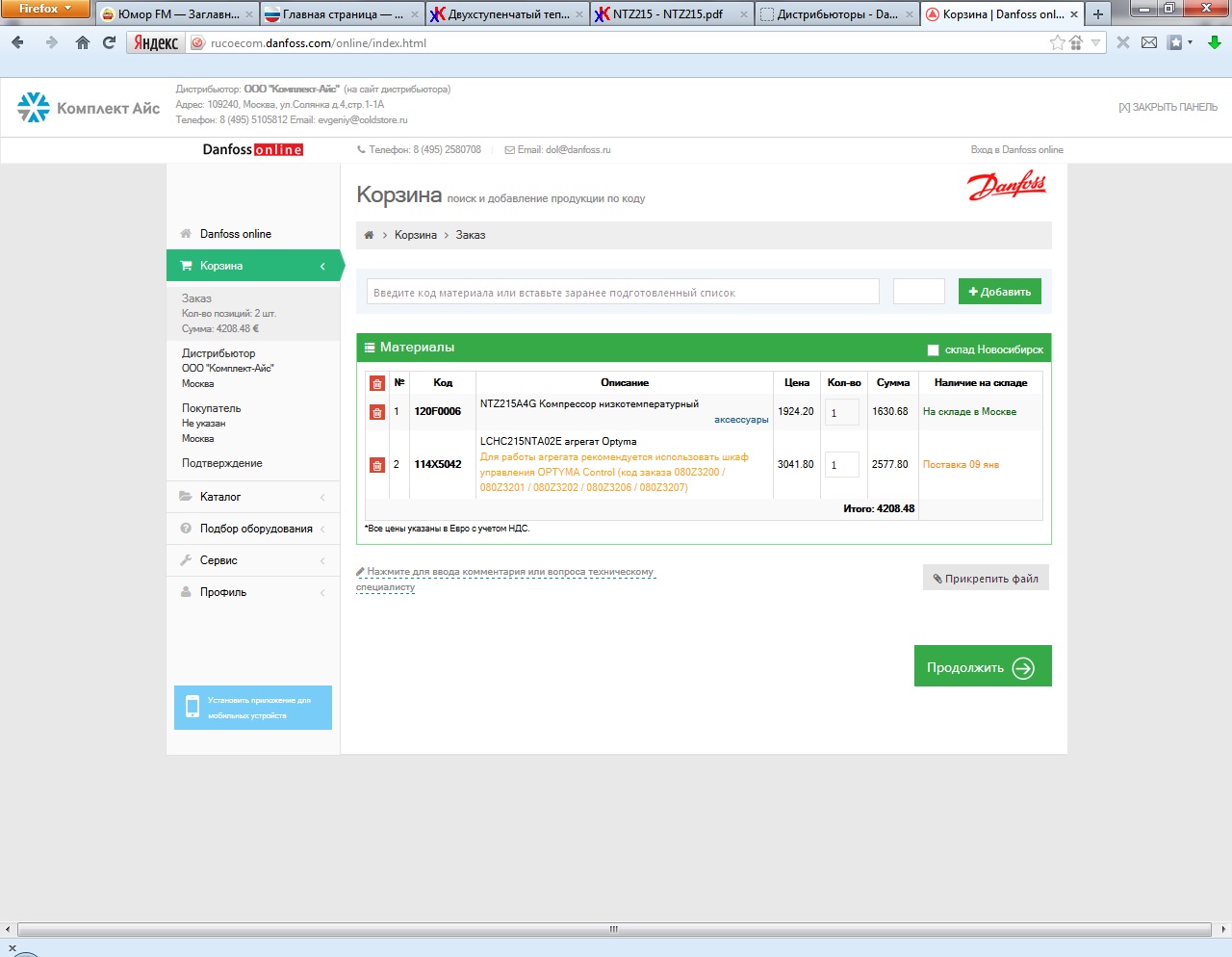

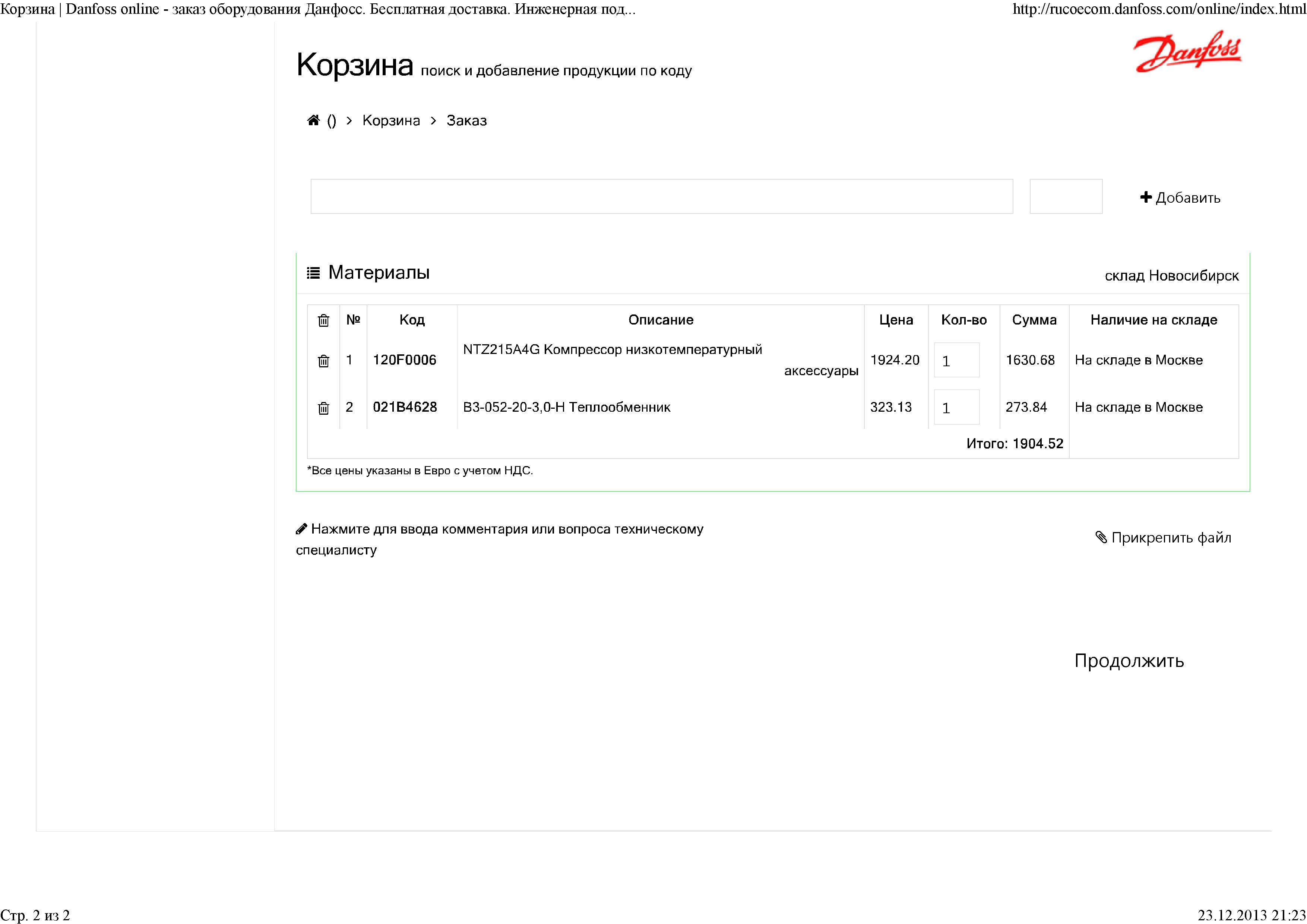

	Olgerd писал(а) 23.12.2013 :: 12:25:05: Естественно о готовом агрегате с водяным конденсатором на раме. Опять лукавишь, на скрине розничные цены Данфосс, итоговая сумма без НДС. Расчет прилагается.

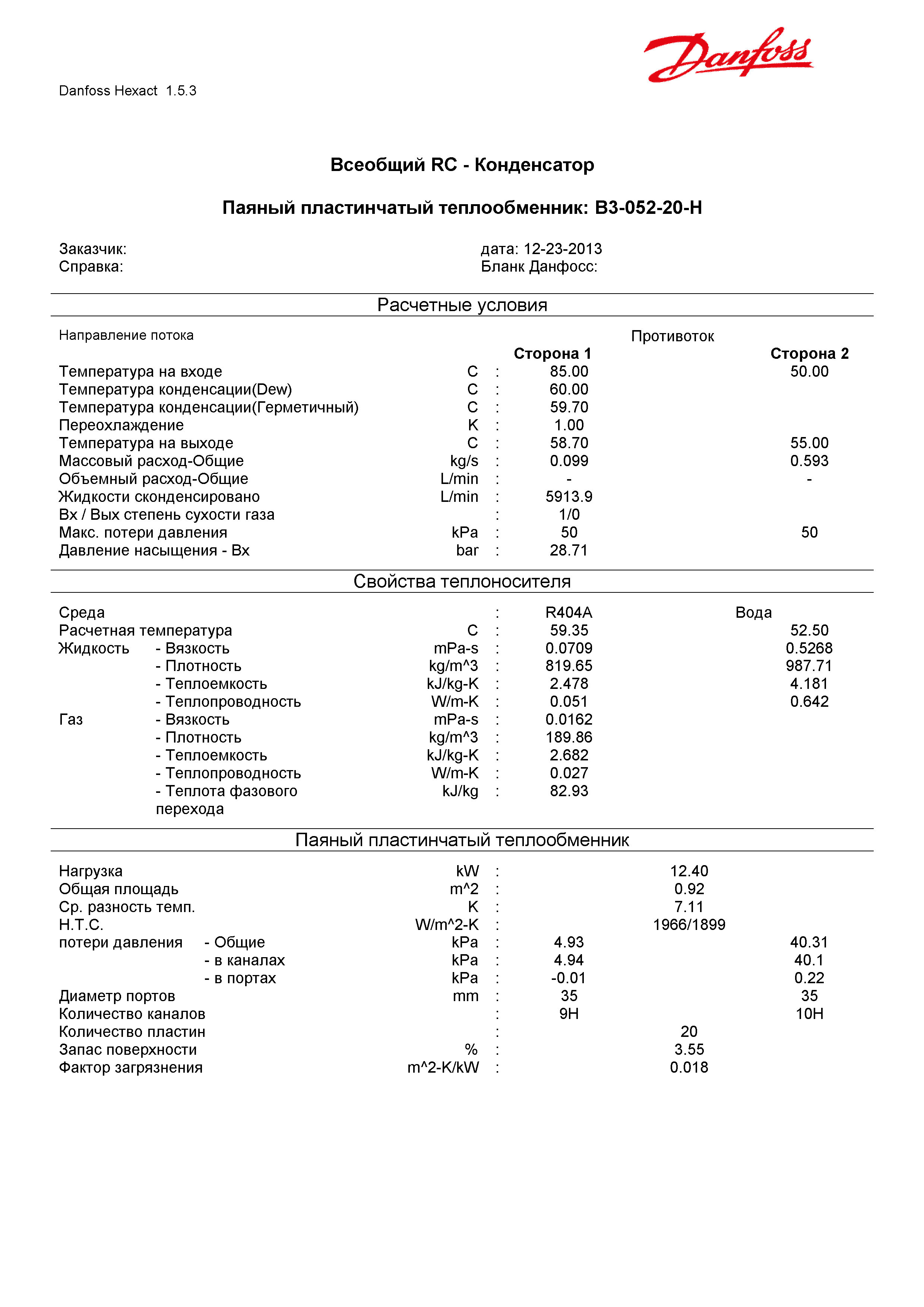

	NTZ215.JPG (Вложенный файл удалён) Kondensator_B3-052-20H.jpg ( 758 KB \| 2 Загрузки ) Korzina___Danfoss_online.jpg ( 392 KB \| 3 Загрузки ) Печатаю одним пальцем
	Skype/VoIP IP записан

RuslanG ЗавсегдатАй форума Отсутствует Антихолод=Тепло Сообщений: 1064 Местоположение: Оренбург Зарегистрирован: 24.07.2013 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #294 - 24.12.2013 :: 04:34:30	Функции поста	Печать
	БОБР писал(а) 23.12.2013 :: 16:33:19: на скрине розничные цены Данфосс 20 пластин маловато нужно хотя бы 40 на 12 с лишним киловатт. Можно конечно и 20, но дельта будет большой.

	Антихолодильщик (АХ), а также провокатор и демагог. Тепло=Холод+Работа
	www Facebook IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #295 - 24.12.2013 :: 07:13:40	Функции поста	Печать
	БОБР писал(а) 23.12.2013 :: 16:33:19: Опять лукавишь, на скрине розничные цены Данфосс, итоговая сумма без НДС. Расчет прилагается. А где лукавлю? Не понял...
	« Последняя редакция: 24.12.2013 :: 07:25:37 - Olgerd »
	D55-H-30.pdf ( 95 KB \| 2 Загрузки ) NTZ215-4.pdf ( 802 KB \| 2 Загрузки )
	IP записан

RuslanG ЗавсегдатАй форума Отсутствует Антихолод=Тепло Сообщений: 1064 Местоположение: Оренбург Зарегистрирован: 24.07.2013 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #296 - 24.12.2013 :: 08:06:36	Функции поста	Печать
	В выходные агрегат проработал в режиме резервного источника тепла. На улице воздух -8...-10 кипение в агрегате -32 (FD-22 не тянет, таких FD-22 на такой агрегат нужно 2-3 шт) FD за 2 часа обмерз на несколько мм снежной шубой. Есть смысл уменьшить интервал оттайки. конденсация около +50. поток воды в СО порядка 0.5...0.6 куб. м в час поэтому вода поступает +32 уходит +42..+43 из-за этого конденсация в районе +48..+50. Мало потока. Температура нижнего компрессора +60 ток 10А (R410) Температура верхнего +120 ток также 10А (R22) общее потребление порядка 4 кВт (там плюс минус из-за косинуса угла). тепла отдает ориентировочно 8...9 кВт. СОР тепловой порядка 1 к 2. (по агрегату он выше, но вентиляторы и цирк насос тянут его немного вниз) В верхнем каскаде не хватает фреона надо долить (стравливался через манометр из-за плохой прокладки травит) В принципе задача СОР 1 к 2 при кипении -30 и конденсации +50 выполнена. Осталось поставить цирк. насос по мощнее и по хорошему нормальный ВОП (промолчу про Frigotech) тогда СОР немного подрастет, а также мощность по теплу тоже станет повыше. Вообще пробить барьер 1 к 2 на дешевых кондейных компрессорах до 1 к 3 как бы уже трудно. Хорошо бы испытать другой тип компрессоров. А вообще 410 это вещь. При -32 давление 2.5 бар (абс)

	Антихолодильщик (АХ), а также провокатор и демагог. Тепло=Холод+Работа
	www Facebook IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #297 - 24.12.2013 :: 09:00:02	Функции поста	Печать

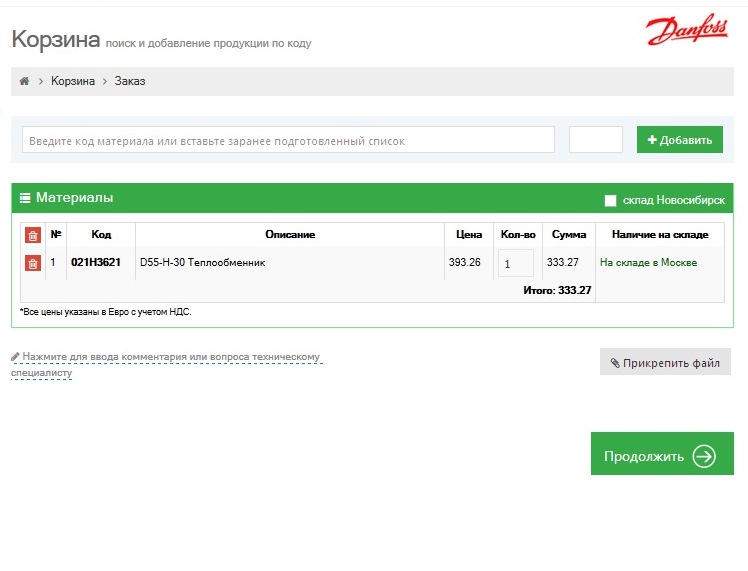

	Olgerd писал(а) 24.12.2013 :: 07:13:40: А где лукавлю? Не понял... Olgerd писал(а) 23.12.2013 :: 06:36:33: Прайсовая стоимость такого агрегата составит 4421 евро Olgerd писал(а) 23.12.2013 :: 12:25:05: RuslanG писал(а) 23.12.2013 :: 09:04:38: Речь идет о компрессоре или готовом агрегате по такой стоимости? 4421*44=194 тыс. руб. Хм. Естественно о готовом агрегате с водяным конденсатором на раме. На скрине стоимость компрессора и водяного конденсатора 1904,52+НДС=2247,33евро. D55-H-30 на 80 евро (без НДС) дороже чем B3-052-20H.
	« Последняя редакция: 24.12.2013 :: 09:09:14 - БОБР »
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #298 - 24.12.2013 :: 10:02:54	Функции поста	Печать
	БОБР писал(а) 24.12.2013 :: 09:00:02: На скрине стоимость компрессора и водяного конденсатора 1904,52+НДС=2247,33евро. D55-H-30 на 80 евро (без НДС) дороже чем B3-052-20H. И что??? Я же писал, что означает прайсовая стоимость и что по ней никто не покупает (по-крайней мере при мне ни разу по такой цене продать агрегат не удалось).


	IP записан

RuslanG ЗавсегдатАй форума Отсутствует Антихолод=Тепло Сообщений: 1064 Местоположение: Оренбург Зарегистрирован: 24.07.2013 Пол:	Re: Двухступенчатый тепловой насос ТН (ХМ) воздух-вода, 3...7 кВт по холоду Ответ #299 - 25.12.2013 :: 05:18:55	Функции поста	Печать
	Мой аккаунт "побился" тема наверно закрывается и мой аккаунт наверно тоже, модераторы удалят. Да забыл к последнему сообщению температура на всасе нижнего компрессора -27...-29. перегрев порядка 4..5 градусов. Пузырей в стекле нет. [offtopic]С наступающим. Новым годом. Искренне Ваш Антихолодильщик (Склочник и провокатор, и т.д. и т.п. что отражает все мои недостатки) . Благодарю всех за помощь. Прошу прощение если кого задел (ничего личного), но у нас в России пока не пнешь, вода под камень не течет.... . Ну и там про грозу и мужика все наверно знают [/offtopic]

	Антихолодильщик (АХ), а также провокатор и демагог. Тепло=Холод+Работа
	www Facebook IP записан
