Условные обозначения гидравлических элементов
17.02.2014 :: 06:41:47
Функции поста
Здравствуйте.

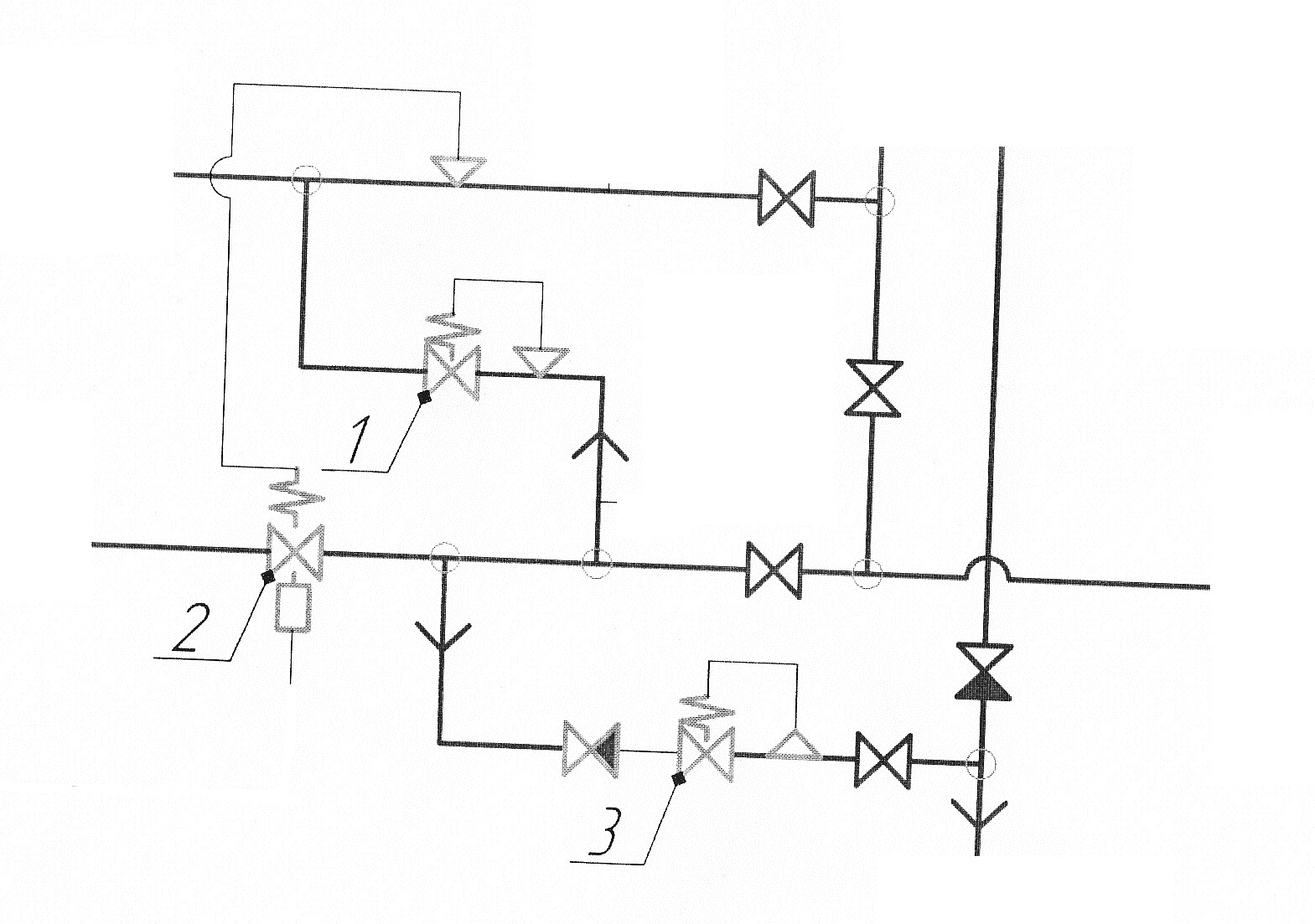

Подскажите пожалуйста, что за вентиля обозначены на схеме под цифрами 1,2 и 3.


Наверх

IP записан

Михалап-аль-Бабай
Член клуба
Холодильщик
*
Отсутствует


скорее всего КОЧЕГАР

Сообщений: 1782
Местоположение: Азиопа
Зарегистрирован: 21.05.2010
Пол: Мужской
Re: Условные обозначения гидравлических элементов
Ответ #1 - 17.02.2014 :: 07:50:39
Функции поста
1. пилотник "до себя"
2. тоже какой-то пилотник с электромагнитной катушкой и внешним каналом по давлению
3. пилотник "после себя"
А по нормальному надо смотреть легенду к данной схеме.
