Вопрос по пластинчатому теплообменнику (число прочтений - 3195 )

borchsm8 Активный пользователь Отсутствует Сообщений: 45 Местоположение: Москва Зарегистрирован: 06.09.2017	Вопрос по пластинчатому теплообменнику 04.07.2019 :: 20:21:15	Функции поста	Печать
	Коллеги, привет! У клиента на чиллере надо заменить испаритель. Мне были высланы все данные, которые я переслал в Danfoss и мне менеджер подобрал испаритель. В письме также содержалась следующая информация: "Испарители на 30 бар, поэтому обязательна установка пред. клапанов на всасывании". Не до конца понимаю зачем нужен этот предохранительный клапан и почему он устанавливается на стороне всасывания, а не жидкого хладагента где давление больше. Проведите ликбез кто-нибудь, пожалуйста, а то я запутался.

	B3-095-70-HQ.docx (Вложенный файл удалён)
	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Вопрос по пластинчатому теплообменнику Ответ #1 - 04.07.2019 :: 20:41:47	Функции поста	Печать
	Это на случай если давление превысит 30 бар. На 410 это произойдет при подаче теплоносителя свыше +50С. Если это невозможно, то и клапан не нужен. Забытый включенный насос, при выключенном компрессоре и коротком контуре, или работающим на байпас, нагревает испаритель и до +80С


	IP записан

Antol Активный пользователь Отсутствует Сообщений: 51 Местоположение: Тольятти Зарегистрирован: 11.03.2014	Re: Вопросы от новичка Ответ #2 - 04.02.2020 :: 10:31:36	Функции поста	Печать

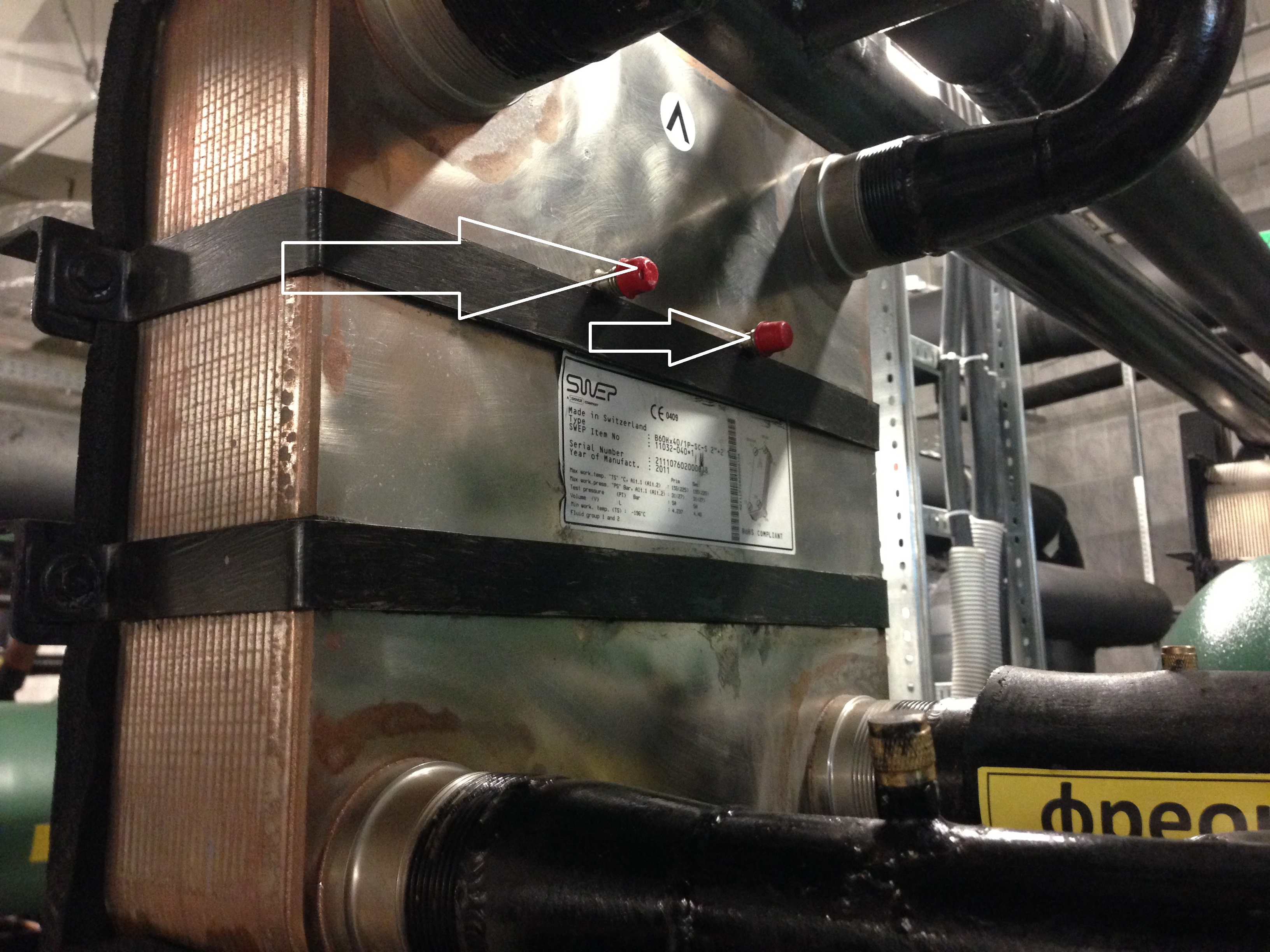

	Привет, народ! Кто подскажет, для чего эти "шредеры" на предконденсаторах?

	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Вопрос по пластинчатому теплообменнику Ответ #3 - 04.02.2020 :: 19:19:26	Функции поста	Печать
	Antol писал(а) 04.02.2020 :: 10:31:36: для чего эти "шредеры" на предконденсаторах? Обычно эти порты располагаются параллельно портам вход-выход по жидкости, используются для присоединения дифференциального реле давления, в твоем варианте не понятно их применение (располагаются по горизонтали). Возможно порты соединены с фреоновым контуром, определить можно только продувкой.
	« Последняя редакция: 17.02.2020 :: 08:53:57 - БОБР » Причина: отображение темы
	021H8282.pdf (Вложенный файл удалён) Печатаю одним пальцем
	Skype/VoIP IP записан

VAL57 Активный пользователь Отсутствует Сообщений: 20 Местоположение: MOCKBA Зарегистрирован: 29.05.2013	Re: Вопрос по пластинчатому теплообменнику Ответ #4 - 06.02.2020 :: 13:42:28	Функции поста	Печать
	Antol писал(а) 04.02.2020 :: 10:31:36: Кто подскажет, для чего эти "шредеры" на предконденсаторах? А Вы уверены, что это "шредеры"? Похоже, что это просто шпильки крепления. https://cloud.mail.ru/public/3rBF/385xMyyi1 С Уважением, VAL57.


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Вопрос по пластинчатому теплообменнику Ответ #5 - 06.02.2020 :: 14:01:30	Функции поста	Печать
	VAL57 писал(а) 06.02.2020 :: 13:42:28: ...Похоже, что это просто шпильки крепления. ...

	002.jfif ( 2050 KB \| 8 Загрузки )
	IP записан

Despereaux Член клуба Холодильщик Отсутствует Инженер ХС Сообщений: 458 Местоположение: Москва Зарегистрирован: 06.02.2009 Пол:	Re: Вопрос по пластинчатому теплообменнику Ответ #6 - 15.02.2020 :: 21:14:39	Функции поста	Печать
	Для "ног" это, верняк дело. Support legs в каталоге СВЭПовском зовутся.
	« Последняя редакция: 15.02.2020 :: 21:15:59 - Despereaux »
	28017.jpg (Вложенный файл удалён) Киса, скажите мне как художник - художнику: вы рисовать умеете? (с)
