GERGARDT Холодильщик Отсутствует Сообщений: 151 Местоположение: MOSCOW Зарегистрирован: 01.08.2012	VRV Hitachi RAS-18FSXNSE, RAS-22FSXNSE блоки вышли из строя после просадки по питанию. 12.11.2024 :: 07:42:22	Функции поста	Печать

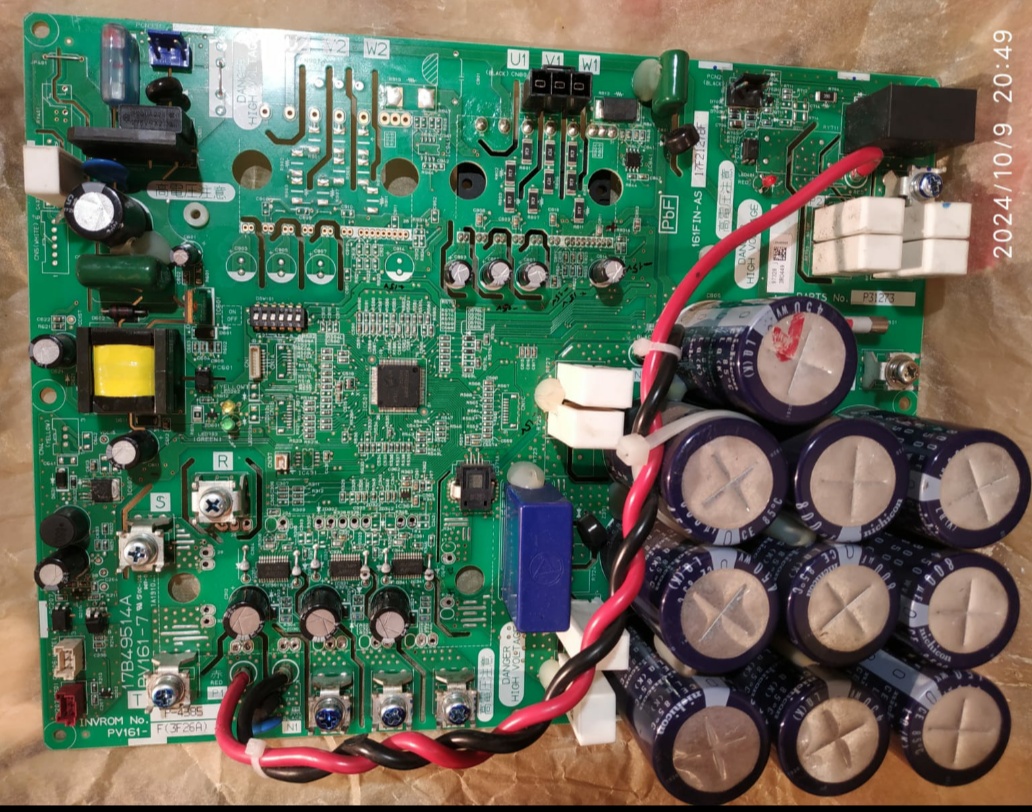

	VRV Hitachi RAS-18FSXNSE, RAS-22FSXNSE, 15 внутр блоков в эксплуатации более 5 лет. Все работало нормально до неожиданной просадки по питанию одной из фаз 380V во время работы кондиционера. Не путать с перенапряжением, варисторы все исправны. Платы всех внутренних блоков исправны. Результат: 1 - в обоих наружных блоках вышли из строя все платы инвертора (4шт), 2 - сгорели предохранители 50А (2 шт) в плате фильтра в RAS-18FSXNSE. Специалисты из АСЦ порекомендовали заменить: 1 - плата фильтра, PARTS No P31277, NF161- (B3F28A) - 1 шт 2 - плата инвертора (1), PARTS No P31373, INVROM 4585 PV161-F(3F26A) - 2шт, 3 - плата инвертора (2). PARTS No P31372. INVROM 4585 PV161-E(3F19.5A) - 2 шт. Из заключения следует, что виноваты электрики, не обеспечившие стабильность эл. питания. Рекомендовано установить реле контроля напряжения. В инструкции по монтажу кондиционера рекомендация установки реле контроля напряжения отсутствует. При диагностике плат инверторов (4шт) на компонентном уровне выяснилось, что неисправны микроконтроллеры: 1шт - пробит по питанию +5V, 3 шт - постоянно светится желт и зел. светодиоды, сбой прошивки. Пробит модуль IPM - 1 шт. Где купить платы инверторов или прошитые микроконтроллеры ? В сервис мануале отсутствует парт лист. Выяснилось, что комплект плат на блоки Hitachi RAS-18FSXNSE, RAS-22FSXNSE уже снят с производства. Рекомендуется установка аналогов: Р- 31373- плата инвертора (1), аналог: Р- 31273 - 3500 Евро. Р- 31372 - плата инвертора (2), аналог: Р - 2670. 4200 Евро. Правильно ли подобраны аналоги - ? На АЛИ есть платы инвертора для Hisens, по фото очень похожие, но цена дешевле гораздо. Партномера у плат разные. Взаимозаменяемы ли платы Hisens и Hitachi - ?
	« Последняя редакция: 12.11.2024 :: 08:37:46 - GERGARDT »
	IP записан

GERGARDT Холодильщик Отсутствует Сообщений: 151 Местоположение: MOSCOW Зарегистрирован: 01.08.2012	Re: VRV Hitachi RAS-18FSXNSE, RAS-22FSXNSE блоки вышли из строя после просадки по питанию. Ответ #1 - 12.11.2024 :: 08:38:52	Функции поста	Печать

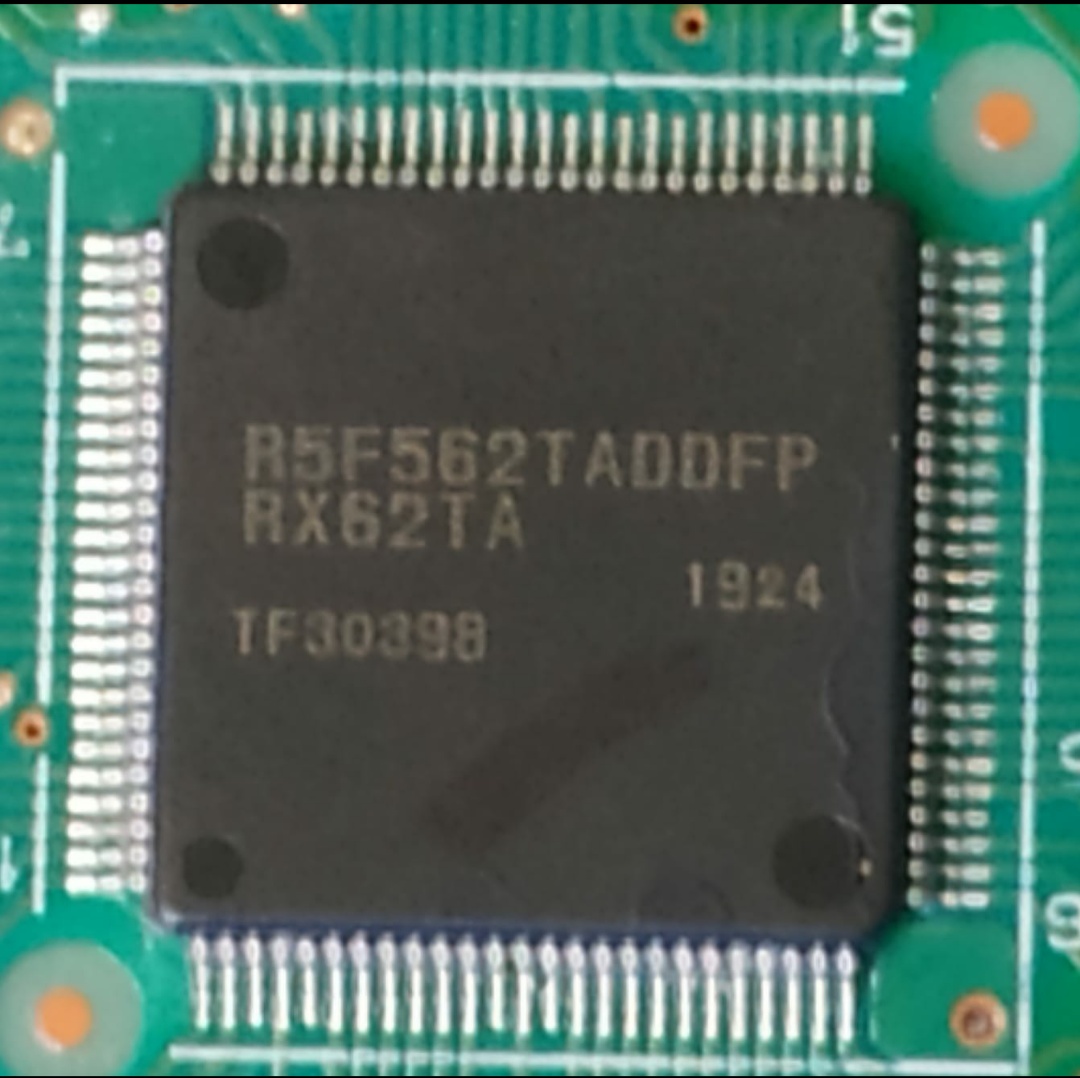

	Заблокирован ли микроконтроллер от считывания?

	IP записан

GERGARDT Холодильщик Отсутствует Сообщений: 151 Местоположение: MOSCOW Зарегистрирован: 01.08.2012	Re: VRV Hitachi RAS-18FSXNSE, RAS-22FSXNSE блоки вышли из строя после просадки по питанию. Ответ #2 - 09.02.2025 :: 12:17:15	Функции поста	Печать
	GERGARDT писал(а) 12.11.2024 :: 07:42:22: VRV Hitachi RAS-18FSXNSE, RAS-22FSXNSE... При диагностике плат инверторов (4шт) на компонентном уровне выяснилось, что неисправны микроконтроллеры: 1шт - пробит по питанию +5V, 3 шт - постоянно светится желт, зел. и красн. светодиоды, сбой прошивки. Утверждение ошибочное. Постоянное свечение желтого, зеленого и красного LED в режиме ожидания и во время работы компрессора - это норма. Проверено на исправном кондиционере с работающим инверторным компрессором. Почему специалисты АСЦ, проводившие диагностику с чекером, рекомендовали замену всех плат инверторов, осталось загадкой. Рекомендованное реле контроля напряжения: MRVA-3 63A EKF https://clck.ru/3FSr6E Цена - 7 тр. https://clck.ru/3FSqYM
	« Последняя редакция: 09.02.2025 :: 12:45:58 - GERGARDT »

	IP записан

АлександрHVAC Очень активный пользователь Отсутствует Сообщений: 122 Зарегистрирован: 30.03.2020	Re: VRV Hitachi RAS-18FSXNSE, RAS-22FSXNSE блоки вышли из строя после просадки по питанию. Ответ #3 - 02.05.2025 :: 22:46:50	Функции поста	Печать
	GERGARDT писал(а) 09.02.2025 :: 12:17:15: Утверждение ошибочное. Постоянное свечение желтого, зеленого и красного LED в режиме ожидания и во время работы компрессора - это норма. Вы заинтриговали прям) Кроме сгоревших предохранителей что пришлось заменить? Защита от перекоса фаз желательна конечно. Но вот какой порог срабатывания поставить, вопрос нетривиальный.
