Диапазон dT на чиллере (число прочтений - 1123 )

borchsm8 Активный пользователь Отсутствует Сообщений: 45 Местоположение: Москва Зарегистрирован: 06.09.2017	Диапазон dT на чиллере 09.12.2024 :: 19:42:22	Функции поста	Печать

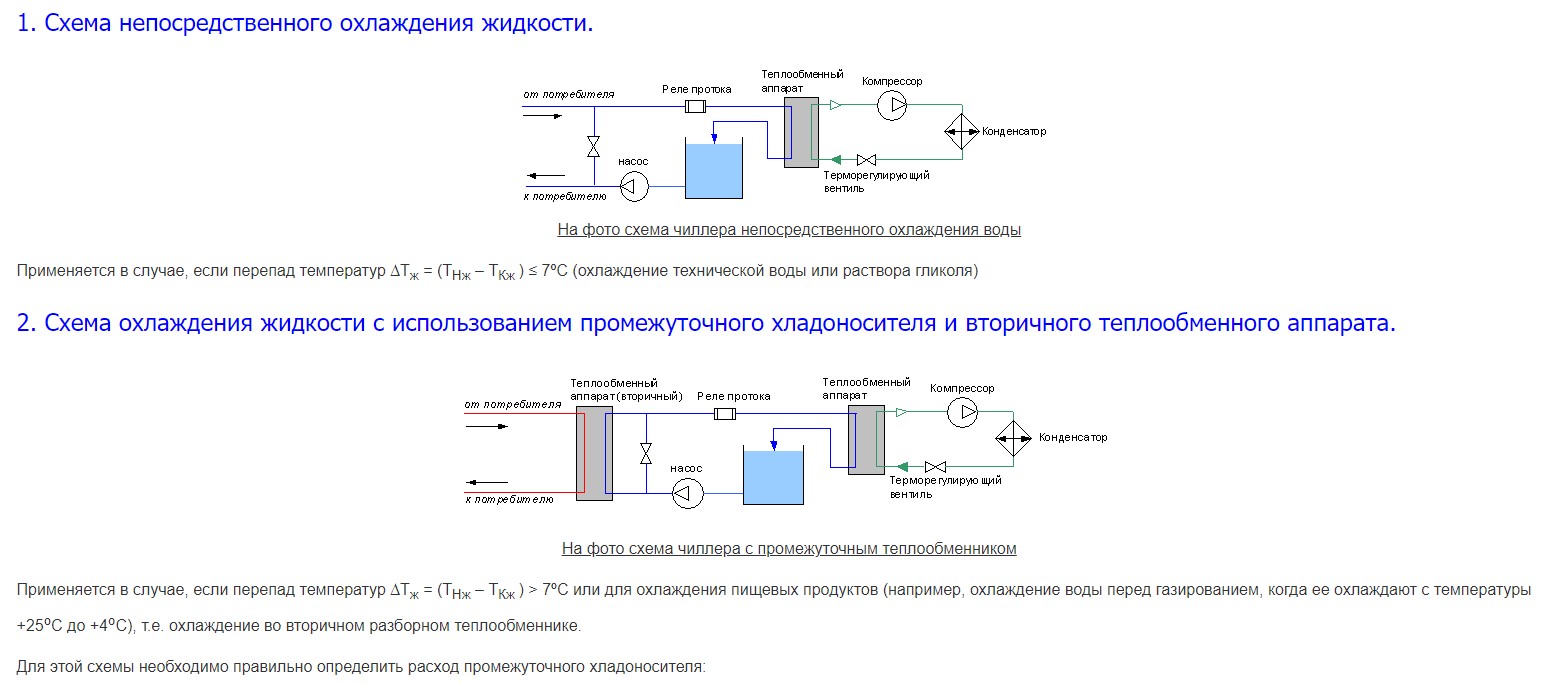

	Коллеги, приветствую! Нашел рекомендацию по чиллерам (смотри приложение) что при dT по теплоносителю <7C - можно обойтись одним контуром и охлаждать теплоноситель напрямую в чиллере. Если же dT по теплоносителю >7C - то нужно добавлять промежуточный контур теплоносителя и через промежуточный ТО охлаждать теплоноситель, который на продукт идет. Вопрос следующий, что будет если теплоноситель, скажем с dT=15C, подать напрямую в чиллер?

	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Диапазон dT на чиллере Ответ #1 - 09.12.2024 :: 20:10:14	Функции поста	Печать
	Температура кипения понизится, при низком расходе снизится производительность испарителя0(особенно пластинчатого, вода будет замерзать, холодопроизводительность упадет. И тд. Все точно также, еслибы отключить вентилятор на воздухоохладителе. Зачем такой огород городить с теплообменником? Чиллер работает на емкость с дt 5. А из емкости другим насосом забирайте и возвращайте с любой дельтой. Вместо емкости можно использовать гидрострелку, или просто байпас с регулирующим вентилем


	IP записан

borchsm8 Активный пользователь Отсутствует Сообщений: 45 Местоположение: Москва Зарегистрирован: 06.09.2017	Re: Диапазон dT на чиллере Ответ #2 - 09.12.2024 :: 21:00:58	Функции поста	Печать
	Допустим у меня вода, кожухотрубный ТО, 30C/15C. Соответственно кипение 10С. Можно ли напрямую в чиллер такой температурный график подавать? Для защиты ТО от замерзания - стоит реле протока и датчик давления на всасывании хладагента.


	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Диапазон dT на чиллере Ответ #3 - 10.12.2024 :: 06:06:14	Функции поста	Печать

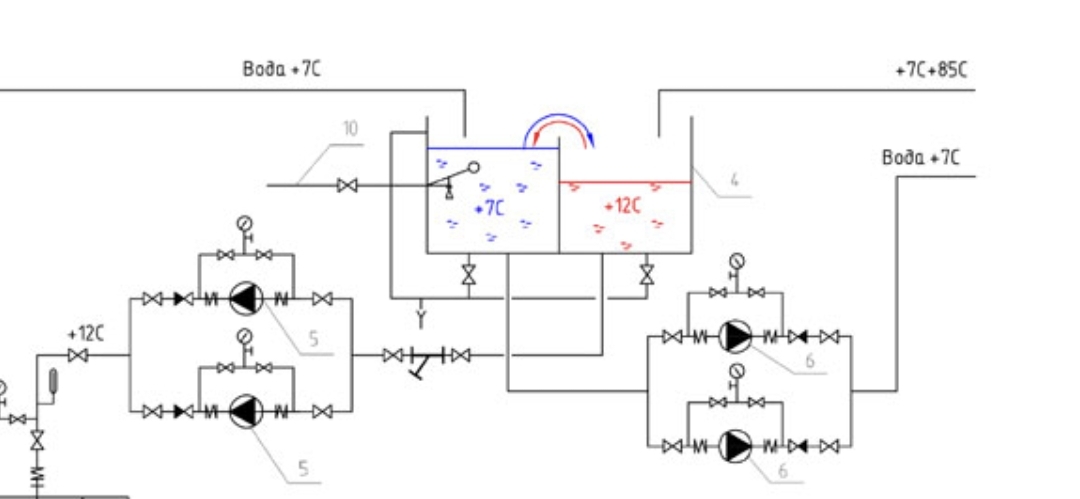

	Можно так:
	« Последняя редакция: 10.12.2024 :: 06:07:40 - БОБР »
	Skype/VoIP IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Диапазон dT на чиллере Ответ #4 - 10.12.2024 :: 07:06:29	Функции поста	Печать

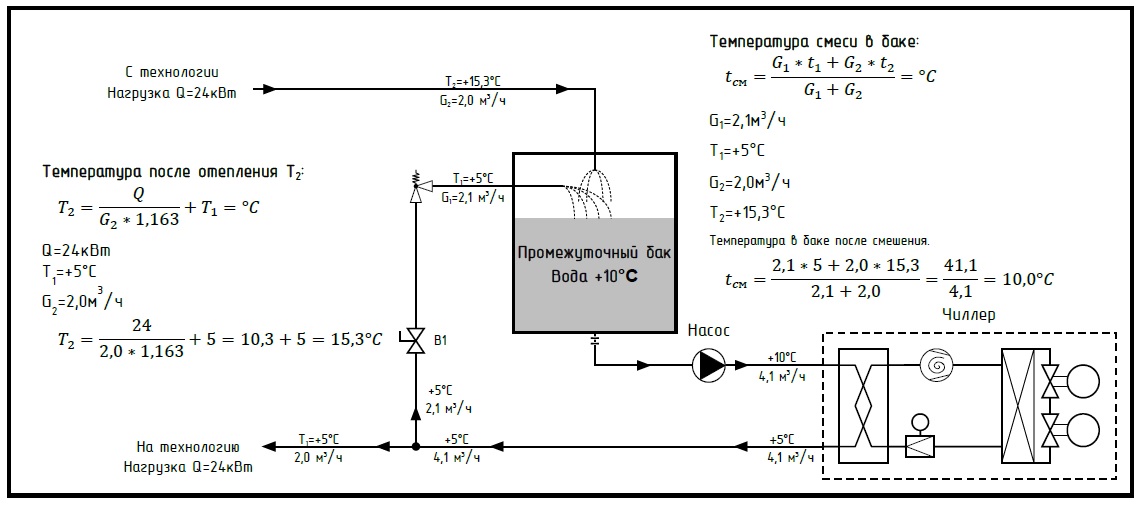

	borchsm8 писал(а) 09.12.2024 :: 21:00:58: Допустим у меня вода, кожухотрубный ТО, 30C/15C. Соответственно кипение 10С. Можно ли напрямую в чиллер такой температурный график подавать? Для защиты ТО от замерзания - стоит реле протока и датчик давления на всасывании хладагента. Не будет температура кипения +10. Испаритель предназначен для работы при определенной и постоянной скорости воды. При снижении потока меняются все характеристики, в т.ч и коэффициент теплопередачи.. Поток снизится на 75%. Работать, скорей всего, будет, но криво. Риск конечно есть. Одно дело чиллер 5квт, другое на 500квт. Если будет байпас между входом и выходом, то возможно поможет. Как правило, на производстве никто за этим следить и регулировать не будет. Лучше емкость и 2 насоса
	« Последняя редакция: 10.12.2024 :: 07:25:18 - reff »
	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Диапазон dT на чиллере Ответ #5 - 10.12.2024 :: 08:15:23	Функции поста	Печать
	Это идеальный вариант, расход через испаритель всегда неизменный, а на технологию расход не важен...

	Печатаю одним пальцем
	Skype/VoIP IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Диапазон dT на чиллере Ответ #6 - 10.12.2024 :: 11:32:16	Функции поста	Печать
	Важно помнить, что для чиллера существует минимальный и максимальный расходы через теплообменник. Понижая расход, нельзя опуститсья ниже допустимого. А насчет рекомендаций по дельте на испарителе, то, к примеру ASHRAE в своих рекомендациях с 2016 года прописывает минимальную дельту в 15 фаренгейт, или 8 с половиной в наших Цельсиях или Кельвинах, как удобней.


	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Диапазон dT на чиллере Ответ #7 - 10.12.2024 :: 14:49:51	Функции поста	Печать
	А вот что говорит ВНТП (Ведомственные нормы технологического проектирования распределительных холодильников) Раздел 8. 8. Требования к выбору основных температурных параметров для расчета холодильных установок. 8.5. При подборе аппаратов холодильной установки следует принимать: нагрев воды системы оборотного водоснабжения в кожухотрубнвых конденсаторах - 4 5 °С; охлаждение промежуточного хладоносителя в испарителе - 2 3 °С; среднюю расчетную разность между температурой конденсации и температурой охлаждающей среды, при водяном охлаждении 5 °С, при воздушном - 10 °С; среднюю расчетную разность между температурой хладоносителя и температурой кипения хладоагента - 5 °С; расчетную разность температур воздуха на входе и выходе воздухоохладителей - 2,5 4 °С; температуру жидкости, выходящей после змеевиков промсосуда на 4 6 °С выше температуры кипения хладоагента в аппарате.

	Печатаю одним пальцем
	Skype/VoIP IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Диапазон dT на чиллере Ответ #8 - 10.12.2024 :: 16:29:36	Функции поста	Печать
	БОБР писал(а) 10.12.2024 :: 14:49:51: А вот что говорит ВНТП (Ведомственные нормы технологического проектирования распределительных холодильников) Не знаю, насколько корректно применять нормы проектирования распределительных холодильников к чиллерам... БОБР писал(а) 10.12.2024 :: 14:49:51: ...охлаждение промежуточного хладоносителя в испарителе - 2 3 °С; Я бы ориентировался на рекомендации производителей чиллеров. Большинство производителей дают дельту для воды на испарителе 5-6 °С. У Джонсон Контролз вход/выход 12° / 6°, у Trane и Dantex 12° / 7° ...


	IP записан
