Плавная регулировка мощности ККБ (число прочтений - 976 )

Vladimir63 Заядлый пользователь Отсутствует Сообщений: 198 Местоположение: Тольятти Зарегистрирован: 11.03.2015	Плавная регулировка мощности ККБ 09.04.2025 :: 21:17:47	Функции поста	Печать
	Всем доброго дня! Коллеги, заказчик очень СИЛЬНО ПРОСИТ реализовать на ККБ плавное регулирование мощности, по возможности без старт-стоповых режимов в процессе работы. ККБ на спиральных компрессорах от одного до трех в контуре. Фреон - 410, мощность ККБ от 70 до 200кВт. Температура воздуха после теплообменника прим. 8гр.С Реализовывать решили по схеме байпаса горячего газа от нагнетания компрессора на вход в испаритель (теплообменник) после ЭТРВ. Сначала снижаем мощность до работы одного компрессора, ну а затем уже начинаем байпасировать. Т.е. если мощность одного компрессора 70кВт, то задача снизить мощность до 50% т.е. до 35кВт.Схема понятная, но есть вопросы по "железу". На каком контроллере можно и лучше такую схему реализовать и какой клапан лучше взять: "обычный" соленоид, ЭТРВ с ШИМ регулированием или шаговый привод? Конечно хочется более бюджетный соленоид, но как долго он проработает в такой схеме? С такими схемами сам уже сталкивался на лабораторном оборудовании и на чиллерах охлаждения масла на металлобработке, сделано было (с завода) именно на соленоидах. Но там были смешные мощности до 5кВт. И регулировка была уже прописана в программе центрального контроллера. Тут как уже писал мощность до 200квт и реализовывать нужно на "дополнительном" контроллере (регуляторе). Может кто-то уже делал сам подобную схему - поделитесь опытом.


	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Плавная регулировка мощности ККБ Ответ #1 - 10.04.2025 :: 07:13:56	Функции поста	Печать
	Vladimir63 писал(а) 09.04.2025 :: 21:17:47: На каком контроллере можно и лучше такую схему реализовать А сейчас какой контроллер установлен?

	Печатаю одним пальцем
	Skype/VoIP IP записан

Vladimir63 Заядлый пользователь Отсутствует Сообщений: 198 Местоположение: Тольятти Зарегистрирован: 11.03.2015	Re: Плавная регулировка мощности ККБ Ответ #2 - 10.04.2025 :: 08:21:09	Функции поста	Печать
	БОБР писал(а) 10.04.2025 :: 07:16:57: А сейчас какой контроллер установлен? Контроллер на ККБ ОВЕН ПР-205.


	IP записан

andreik Заядлый пользователь Холодильщик Отсутствует Сообщений: 189 Зарегистрирован: 26.12.2019	Re: Плавная регулировка мощности ККБ Ответ #3 - 11.04.2025 :: 11:52:56	Функции поста	Печать

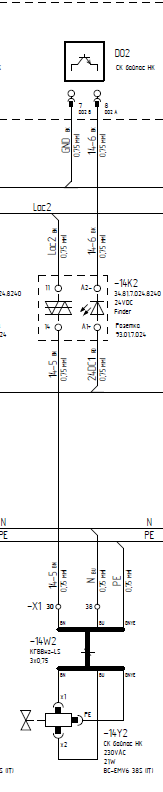

	Соленойд + шаровый вентиль. Уставка открытия например 1бар уставка прикрытия 1.5бар. Далее шаровый вентиль настраивается так чтобы это давление повышалось медленно минуту или больше. В таком случае циклить не будет и обычный соленоид управляемый через дискретный выход контроллера и далее через реле твердотельное.

	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Плавная регулировка мощности ККБ Ответ #4 - 17.04.2025 :: 06:31:48	Функции поста	Печать

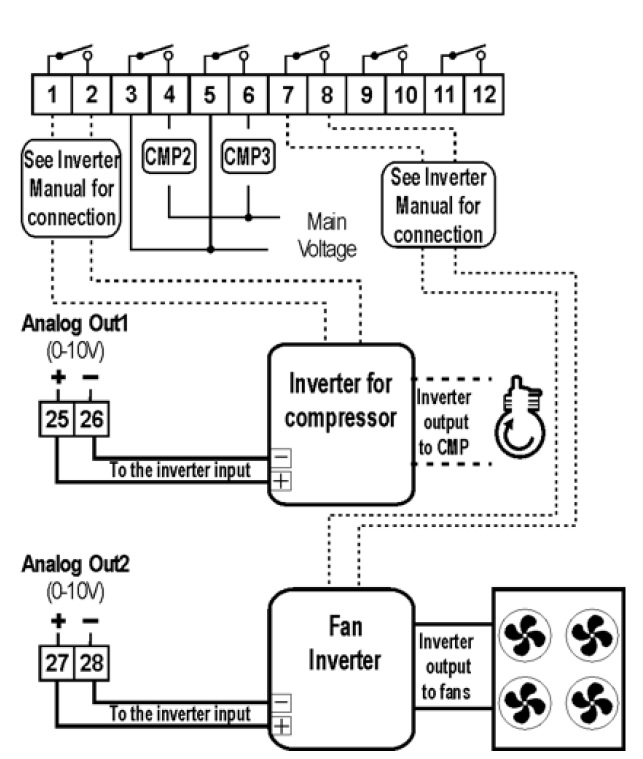

	Vladimir63 писал(а) 09.04.2025 :: 21:17:47: На каком контроллере можно и лучше такую схему реализовать и какой клапан лучше взять Vladimir63 писал(а) 10.04.2025 :: 08:21:09: Контроллер на ККБ ОВЕН ПР-205. Алгоритм управления компрессора с частотным приводом есть? Или он только под ступенчатое регулирование заточен? Во вложении алгоритм управления первого компрессора с частотником.
	« Последняя редакция: 17.04.2025 :: 06:33:04 - БОБР »
	Skype/VoIP IP записан

Vladimir63 Заядлый пользователь Отсутствует Сообщений: 198 Местоположение: Тольятти Зарегистрирован: 11.03.2015	Re: Плавная регулировка мощности ККБ Ответ #5 - 22.04.2025 :: 07:37:22	Функции поста	Печать
	БОБР писал(а) 17.04.2025 :: 06:31:48: Алгоритм управления компрессора с частотным приводом есть? Или он только под ступенчатое регулирование заточен? ККБ уже стоит и работает, изменить программу контроллера не можем. Вариант поставить доп. контроллер. Заказчик хочет более точное регулирование - это окраска бамперов. Там уже стоят "старые" немецкие ККБ с точным регулированием и шаговым клапаном от Сименс. На нашем ККБ один контур и два компрессора. Регулировка по отключению/включение компрессоров есть. Как я думаю нужен дополнительный контроллер/регулятор, который бы при приближении к уставки температуры начал открывать клапан и перепускать горячий газ. Вопрос и состоял в том - какой контроллер/регулятор использовать и какой клапан? Я уже склоняюсь к ШИМ регулированию т.к. клапан с плавным регулированием пока не нашел. Можно конечно использовать кареловский ЭТРВ, но в связке с контроллером получается дорого. Осенью предстоит такая же работа на другом объекте, там уже будет штук 30 ККБ с плавным регулированием и сейчас хотели обкатать технологию.
	« Последняя редакция: 22.04.2025 :: 07:39:12 - Vladimir63 »

	IP записан
