Горячая тема (более 10 ответов) Гидроудар по компенсатору (число прочтений - 8763 )
deliBass
Очень активный пользователь
*
Отсутствует


Инженер по холодильному
оборудованию

Сообщений: 105
Местоположение: Санкт Петербург
Зарегистрирован: 21.01.2006
Пол: Мужской
Гидроудар по компенсатору
14.09.2007 :: 16:20:35
Функции поста
Стоял компенсатор после соленоида на жидкостной линии. А потом его не стало и газа тоже... Вопрос : откуда такие удары если нагнетают два винта и установка не останавливалась (не набирала set point)

Если каждый месяц откладывать понемногу, то уже через год вы будете удивлены, как мало у вас набралось
Наверх

IP записан

deliBass
Очень активный пользователь
*
Отсутствует


Инженер по холодильному
оборудованию

Сообщений: 105
Местоположение: Санкт Петербург
Зарегистрирован: 21.01.2006
Пол: Мужской
Re: Гидроудар по компенсатору
Ответ #1 - 14.09.2007 :: 16:23:31
Функции поста
Компенсаторы стояли из 28 трубы поставил из 35 и подлиннее,шредер тоже мой -стравить гадость
ТРВ в момент удара были открыты практически полностью 27 оборотов из 28
« Последняя редакция: 14.09.2007 :: 17:50:45 - deliBass »
Если каждый месяц откладывать понемногу, то уже через год вы будете удивлены, как мало у вас набралось
Наверх

IP записан

gost
Член клуба
Холодильщик
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 329
Зарегистрирован: 23.05.2007
Re: Гидроудар по компенсатору
Ответ #2 - 15.09.2007 :: 12:44:21
Функции поста
Хоть установка и не стала, соленоид мог закрыться по датчику, потом открыться, вот и удар. Поставь обводные маленькие соленоиды вокруг главных, с задержкой пуска основных, т. е зделай перепуск. ТРВ и машина не причем. Удачи.

Наверх
www
IP записан

Hrust
Член клуба
---
Холодильщик
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 452
Местоположение: Москва
Зарегистрирован: 10.08.2007
Пол: Мужской
Награды: 1
Самый стойкий
Re: Гидроудар по компенсатору
Ответ #3 - 22.09.2007 :: 14:52:20
Функции поста
gost писал(а) 15.09.2007 :: 12:44:21:
Хоть установка и не стала, соленоид мог закрыться по датчику, потом открыться, вот и удар. Поставь обводные маленькие соленоиды вокруг главных, с задержкой пуска основных, т. е зделай перепуск. ТРВ и машина не причем. Удачи.


Лично ставил обводные соленоиды, очень дейсвенная штука Улыбка Приятно встретить человека знающего, что это такое Круглые глаза

Чем больше знаю, тем больше понимаю что ничего не знаю... Хотяяя.....
Наверх

IP записан

deliBass
Очень активный пользователь
*
Отсутствует


Инженер по холодильному
оборудованию

Сообщений: 105
Местоположение: Санкт Петербург
Зарегистрирован: 21.01.2006
Пол: Мужской
Re: Гидроудар по компенсатору
Ответ #4 - 23.09.2007 :: 12:25:20
Функции поста
Про обводные соленоиды слышал (от Данфосса) Вопрос в другом: откуда такой удар ,что оторвало заглушку на компенсаторе........

Если каждый месяц откладывать понемногу, то уже через год вы будете удивлены, как мало у вас набралось
Наверх

IP записан

Burdanov_AV
Член клуба
Холодильщик
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 464
Местоположение: С.Петербург
Зарегистрирован: 02.02.2007
Пол: Мужской
Re: Гидроудар по компенсатору
Ответ #5 - 23.09.2007 :: 13:20:19
Функции поста
   Вообще данфосс требует, что если жидкостная труба 22 или больше в обязательном порядке ставить обводники (причём бывает шесьтёрки мало надо десятку, а то и двенадцатый). Объясняют тем, что при открытии соленоида на коротком участке жидкарь идёт единой "волной", практически не успевая испарятся и резкое сужение (в ТРВ) вызывает гидроудар. Мне как то показывали даже фотографии искорёженных ТРВ.
        Анатолий.

Наверх

IP записан

Hrust
Член клуба
---
Холодильщик
*
Отсутствует


Скорее всего инженер по
холодильному оборудованию

Сообщений: 452
Местоположение: Москва
Зарегистрирован: 10.08.2007
Пол: Мужской
Награды: 1
Самый стойкий
Re: Гидроудар по компенсатору
Ответ #6 - 23.09.2007 :: 19:06:23
Функции поста
А компинсатор какой сорвало, тот что до соленоида или после?

Чем больше знаю, тем больше понимаю что ничего не знаю... Хотяяя.....
Наверх

IP записан

deliBass
Очень активный пользователь
*
Отсутствует


Инженер по холодильному
оборудованию

Сообщений: 105
Местоположение: Санкт Петербург
Зарегистрирован: 21.01.2006
Пол: Мужской
Re: Гидроудар по компенсатору
Ответ #7 - 24.09.2007 :: 04:28:54
Функции поста
Burdanov_AV писал(а) 23.09.2007 :: 13:20:19:
  Вообще данфосс требует, что если жидкостная труба 22 или больше в обязательном порядке ставить обводники (причём бывает шесьтёрки мало надо десятку, а то и двенадцатый).

Толя скинь ссылочку пожалуйста, что то про диаметры я и прослушал
« Последняя редакция: 24.09.2007 :: 06:40:39 - Виталий Смирнов »
Если каждый месяц откладывать понемногу, то уже через год вы будете удивлены, как мало у вас набралось
Наверх

IP записан

deliBass
Очень активный пользователь
*
Отсутствует


Инженер по холодильному
оборудованию

Сообщений: 105
Местоположение: Санкт Петербург
Зарегистрирован: 21.01.2006
Пол: Мужской
Re: Гидроудар по компенсатору
Ответ #8 - 24.09.2007 :: 04:29:44
Функции поста
Компенсатор после соленоида

Если каждый месяц откладывать понемногу, то уже через год вы будете удивлены, как мало у вас набралось
Наверх

IP записан

Ver
Активный пользователь
*
Отсутствует


Инженер по холодильному
оборудованию

Сообщений: 36
Местоположение: СПб
Зарегистрирован: 14.03.2007
Пол: Мужской
Re: Гидроудар по компенсатору
Ответ #9 - 24.09.2007 :: 09:38:52
Функции поста

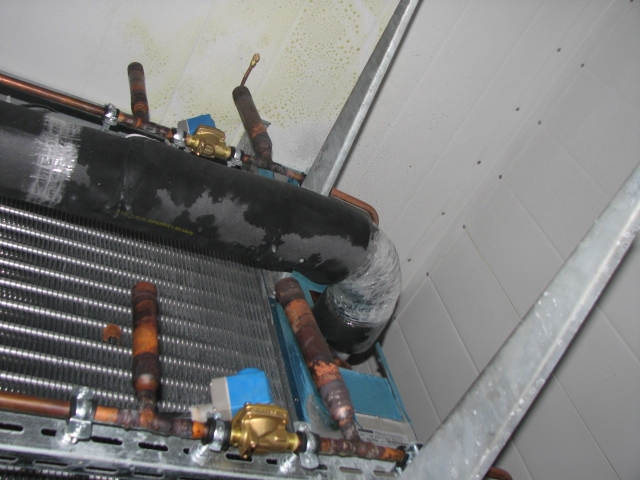

Как я понял, показан испаритель скороморозильной камеры, ТРВ механические.
Как предположение:
для ускорения выхода камеры на режим ставят вставки ТРВ с повышенным номером. После выхода на режим при малых нагрузках могут начаться пульсации в жидкостной линии из-за невозможности плавного регулирования ТРВ на этом режиме. Мы сталкивались с достаточно сильными ударами по жидкостной. Проблема решается заменой вставок на более слабые.
Может здесь "собака порылась"?

Наверх

IP записан

Ingvar60
Холодильщик
*
Отсутствует


Инженер 0529

Сообщений: 820
Местоположение: Ar-Riyadh
Зарегистрирован: 12.09.2007
Пол: Мужской
Re: Гидроудар по компенсатору
Ответ #10 - 25.09.2007 :: 07:04:16
Функции поста
В своей практике на испарителях большой производительности ставил ставил дублеры, вернее обводные соленоиды меншего размера - D28 основной и обводной D10. Пока рекламаций не было.
Кстати, у кого есть рекомендации Danfos по применяемым диаметрам, сбросьте Подмигивание

"Navigare necesse est"
Наверх

IP записан

Колотун-Бабай
Член клуба
Холодильщик
*
Отсутствует



Сообщений: 1629
Местоположение: Новосибирск. Но это неточно.
Зарегистрирован: 23.07.2007
Пол: Мужской
Re: Гидроудар по компенсатору
Ответ #11 - 01.10.2007 :: 13:29:08
Функции поста
Три вопроса:
Насколько выше испаритель чем ресивер?
Расстояние от ресивера до испарителя?
Тип заправки баллона TPB (нормальная, газовая, МОР)?

Угадай мелодию!
Наверх

IP записан

deliBass
Очень активный пользователь
*
Отсутствует


Инженер по холодильному
оборудованию

Сообщений: 105
Местоположение: Санкт Петербург
Зарегистрирован: 21.01.2006
Пол: Мужской
Re: Гидроудар по компенсатору
Ответ #12 - 02.10.2007 :: 04:50:09
Функции поста
Цитата:
Насколько выше испаритель чем ресивер?
Расстояние от ресивера до испарителя?
Тип заправки баллона TPB (нормальная, газовая, МОР)?

Выше на 3 метра
От ресивера до испара около 25 метров
А вот какая там заправка скажу попозже

Если каждый месяц откладывать понемногу, то уже через год вы будете удивлены, как мало у вас набралось
Наверх

IP записан

deliBass
Очень активный пользователь
*
Отсутствует


Инженер по холодильному
оборудованию

Сообщений: 105
Местоположение: Санкт Петербург
Зарегистрирован: 21.01.2006
Пол: Мужской
Re: Гидроудар по компенсатору
Ответ #13 - 05.10.2007 :: 20:07:41
Функции поста
Цитата:
Тип заправки баллона TPB (нормальная, газовая, МОР)?

МОР ТЕС12  02

Если каждый месяц откладывать понемногу, то уже через год вы будете удивлены, как мало у вас набралось
Наверх

IP записан

Колотун-Бабай
Член клуба
Холодильщик
*
Отсутствует



Сообщений: 1629
Местоположение: Новосибирск. Но это неточно.
Зарегистрирован: 23.07.2007
Пол: Мужской
Re: Гидроудар по компенсатору
Ответ #14 - 07.10.2007 :: 05:17:44
Функции поста
Есть интересный эффект, резкое вскипание в жидкостной линии. Когда он возникает регулярно, получается что-то вроде гидроудара по ТРВ. В иностранной литературе это называется "flash gas". Связано чаще с неправильным проектированием, чем с ошибками монтажа. Основные причины этого явления:
недостаточное переохлаждение жидкого хладагента на выходе из ресивера,
заниженный диаметр жидкостного трубопровода/большие сопротивления в фильтре и  фитингах жидкостного трубопровода.
Ресивер установлен значительно ниже испарителя по уровню.
Нагрев жидкостного трубопровода от внешних источников тепла/плохая теплоизоляция трубы
В первую очередь имеет смысл измерить давление жидкого на выходе из ресивера и на входе в ТРВ во время работы установки. Далее температуру жидкого хладагента в линии. Если переохлаждение и перепад давления в норме, мое предположение не подтвердилось. В противном случае, копать здесь.
« Последняя редакция: 07.10.2007 :: 07:20:45 - Виталий Смирнов »
Угадай мелодию!
Наверх

IP записан
