Опознать контроллер по фэйсу (число прочтений - 61293 )

alexandr 4 Член клуба Холодильщик Отсутствует ремонт бытовой холодильной техники Сообщений: 2654 Местоположение: краснод.кр Зарегистрирован: 17.03.2004 Пол:	Опознать контроллер по фэйсу 11.09.2008 :: 07:09:57	Функции поста	Печать

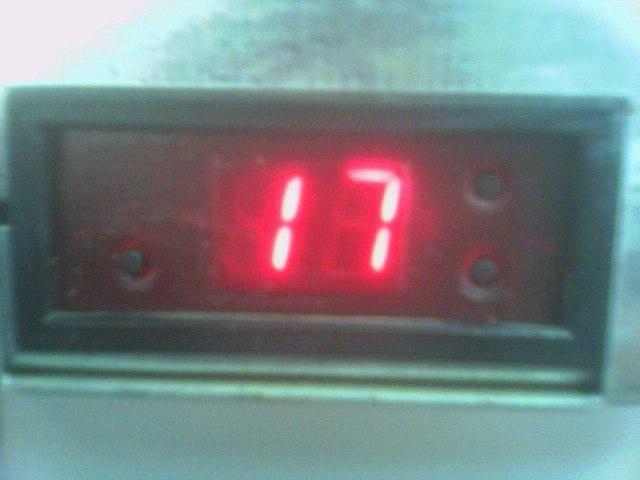

	Кто подскажет - какой контроллер используется на шкафах Дерби? (фото прилагается)
	« Последняя редакция: 11.09.2008 :: 07:10:27 - alexandr 4 »
	IP записан

bvale. Член клуба Отсутствует инженер по автоматике Сообщений: 220 Местоположение: Казахстан Астана Зарегистрирован: 18.10.2007 Пол:	Re: Опознать контроллер по фэйсу Ответ #1 - 11.09.2008 :: 08:27:34	Функции поста	Печать
	Пленочная наклейка спереди похоже сорвана?


	IP записан

alexandr 4 Член клуба Холодильщик Отсутствует ремонт бытовой холодильной техники Сообщений: 2654 Местоположение: краснод.кр Зарегистрирован: 17.03.2004 Пол:	Re: Опознать контроллер по фэйсу Ответ #2 - 11.09.2008 :: 10:09:04	Функции поста	Печать
	Да нет, это уже не первый шкаф (все - в торговых залах АЗС), везде одинаково. Долезть проблематично, оно как-то в несущий короб двери вделано. Документации нет, а надо убедиться что холода нет именно без участия контроллера. Кстати: данные шкафа- Derby EXPO 96 CD DK9620 AlesTrup


	IP записан

Serg Холодильщик Отсутствует Техдир Сообщений: 158 Местоположение: Украина Зарегистрирован: 20.08.2008 Пол:	Re: Опознать контроллер по фэйсу Ответ #3 - 13.09.2008 :: 15:31:16	Функции поста	Печать
	В понедельник гляну, что-то похожее проскакивало года два назад.

	Лёгкий путь не для нас!
	ICQ IP записан

Константин Активный пользователь Отсутствует Сообщений: 32 Местоположение: Москва Зарегистрирован: 11.04.2008 Пол:	Re: Опознать контроллер по фэйсу Ответ #4 - 16.09.2008 :: 12:46:23	Функции поста	Печать

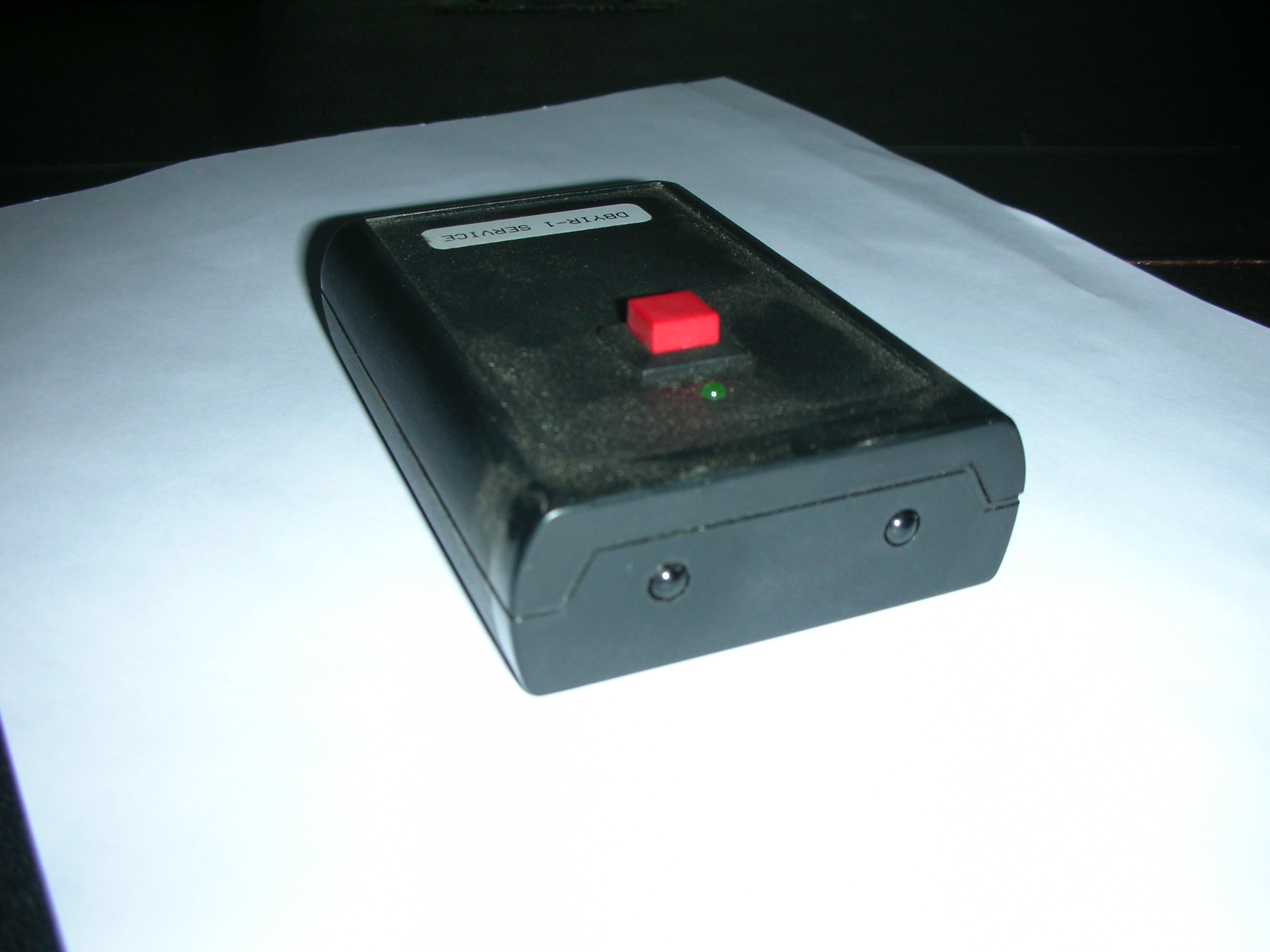

	На этих холодильных шкафах контроллеры никаких обозначений не имеют. Для входа в программу нужено особое приспособление- шифратор, работающее от батарейки "крона". Нажимаем на красную кнопку, шифратор посылает сигнал контроллеру и выскакивает первый параметр программы. По другому никак...

	IP записан

Константин Активный пользователь Отсутствует Сообщений: 32 Местоположение: Москва Зарегистрирован: 11.04.2008 Пол:	Re: Опознать контроллер по фэйсу Ответ #5 - 16.09.2008 :: 12:52:15	Функции поста	Печать
	Если нужна программа поищу. Шифратор тоже имеется. И контроллер. А вообще на штатное место неплохо встаёт обычный процессор типа ID.


	IP записан

alexandr 4 Член клуба Холодильщик Отсутствует ремонт бытовой холодильной техники Сообщений: 2654 Местоположение: краснод.кр Зарегистрирован: 17.03.2004 Пол:	Re: Опознать контроллер по фэйсу Ответ #6 - 16.09.2008 :: 17:47:08	Функции поста	Печать
	Спасибо, Константин, утешили... А то долго по ним ничего не мог найти. А контроллер этот одно- или двухдатчиковый? система там типа ноу фрост: испаритель в коробе сверху. Ладно, тогда начнем плясать от агрегата...


	IP записан

bvale. Член клуба Отсутствует инженер по автоматике Сообщений: 220 Местоположение: Казахстан Астана Зарегистрирован: 18.10.2007 Пол:	Re: Опознать контроллер по фэйсу Ответ #7 - 17.09.2008 :: 02:45:26	Функции поста	Печать
	Вот manual на шкаф

	EXPO98_C-CD_R5.pdf ( 402 KB \| 3 Загрузки )
	IP записан

alexandr 4 Член клуба Холодильщик Отсутствует ремонт бытовой холодильной техники Сообщений: 2654 Местоположение: краснод.кр Зарегистрирован: 17.03.2004 Пол:	Re: Опознать контроллер по фэйсу Ответ #8 - 17.09.2008 :: 08:52:03	Функции поста	Печать
	Спасибо за беспокойство. Но новый вопрос: Витрина Спутник, ООО Хладотехник и К, Калининград (сайта - почты нет), контроллер Egloo, показывает ошибку СО, то есть отказ датчика. Внешне датчик несколько отличается от стандартных. Никто не знает - подойдет стандартный датчик? я имею ввиду крутизну характеристики, сопротивление может совпасть. Просто сталкивался с другой витриной из Калининграда, и производитель подсказал что там датчик нетипичный, консультировал меня.


	IP записан

alexandr 4 Член клуба Холодильщик Отсутствует ремонт бытовой холодильной техники Сообщений: 2654 Местоположение: краснод.кр Зарегистрирован: 17.03.2004 Пол:	Re: Опознать контроллер по фэйсу Ответ #9 - 17.09.2008 :: 13:09:09	Функции поста	Печать
	добавлю- контроллер МRT-2/E V.4, трехдатчиковый: камера, испаритель, конденсор. NTC и PTC не подошли, один датчик оказался почему-то 6,6 кОм, тоже. Ошибка СО подтвердилась - от датчика в камере остались одни провода (3 метра!). Отцепили и замерил датчик конденсора - 2,0 кОм, при прогреве рукой сопротивление увеличивается. Когда поставил на место датчика камеры, код ошибки сменился на С2. Есть ли варанты замены?


	IP записан

mihail97 Член клуба Холодильщик Отсутствует Сообщений: 1705 Местоположение: г. Киров Зарегистрирован: 09.09.2008 Пол:	Re: Опознать контроллер по фэйсу Ответ #10 - 17.09.2008 :: 18:38:51	Функции поста	Печать
	Цитата: Когда поставил на место датчика камеры, код ошибки сменился на С2. А вместо датчика аварии вы что подключили (процессор видит разрыв цепи и выдаёт код С2) Можно подключить простое сопротивление лишь бы не пищал. Номинал сопротивления сейчас не помню (последний раз сним работал 4года наза), но завтра постараюсь посмотреть.


	IP записан

alexandr 4 Член клуба Холодильщик Отсутствует ремонт бытовой холодильной техники Сообщений: 2654 Местоположение: краснод.кр Зарегистрирован: 17.03.2004 Пол:	Re: Опознать контроллер по фэйсу Ответ #11 - 17.09.2008 :: 19:39:44	Функции поста	Печать
	mihail97 писал(а) 17.09.2008 :: 18:38:51: Цитата: Когда поставил на место датчика камеры, код ошибки сменился на С2. А вместо датчика аварии вы что подключили (процессор видит разрыв цепи и выдаёт код С2) Можно подключить простое сопротивление лишь бы не пищал. Номинал сопротивления сейчас не помню (последний раз сним работал 4года наза), но завтра постараюсь посмотреть. Буду признателен. пока ничего не включал - оставил разъем голым. блок не пищит, только ничего не дает просмотеть - чуть что и сразу С2. Была возможность перевести в резерв, поигрался и оставил до выяснения номиналов. Большое неудобство - не горит сегмент "минус". она до минус 7 кажется. Дополнительно выяснил, что там буквально недавно пытались поменять вентилятор (их на конденсоре 2 шт, кто и какие - не знаю), при этом порвали трубопровод, заправили (она на 404а, так что скорее всего 22-м, насколько знаю только у меня есть), теперь вот один вентилятор стоИт. Вообще навороченная до ужаса - и ТРВ там поставлено, присмотрюсь что-то еще было, я уже с ней как-то сталкивался давно.


	IP записан

mihail97 Член клуба Холодильщик Отсутствует Сообщений: 1705 Местоположение: г. Киров Зарегистрирован: 09.09.2008 Пол:	Re: Опознать контроллер по фэйсу Ответ #12 - 18.09.2008 :: 06:39:16	Функции поста	Печать
	Сопротивление датчика для MRT сотавляет 1,8 кОМ при +13 град. Замерено тестером.


	IP записан

alexandr 4 Член клуба Холодильщик Отсутствует ремонт бытовой холодильной техники Сообщений: 2654 Местоположение: краснод.кр Зарегистрирован: 17.03.2004 Пол:	Re: Опознать контроллер по фэйсу Ответ #13 - 18.09.2008 :: 15:04:31	Функции поста	Печать
	mihail97 писал(а) 18.09.2008 :: 06:39:16: Сопротивление датчика для MRT сотавляет 1,8 кОМ при +13 град. Замерено тестером. Хорошо, завтра допрошу наших электронщиков - что возможно поставить на замену. Однозначно родного не найти, стандартные не походят (разве что два 1-кОмных в параллель )


	IP записан

Константин Активный пользователь Отсутствует Сообщений: 32 Местоположение: Москва Зарегистрирован: 11.04.2008 Пол:	Re: Опознать контроллер по фэйсу Ответ #14 - 18.09.2008 :: 16:22:37	Функции поста	Печать

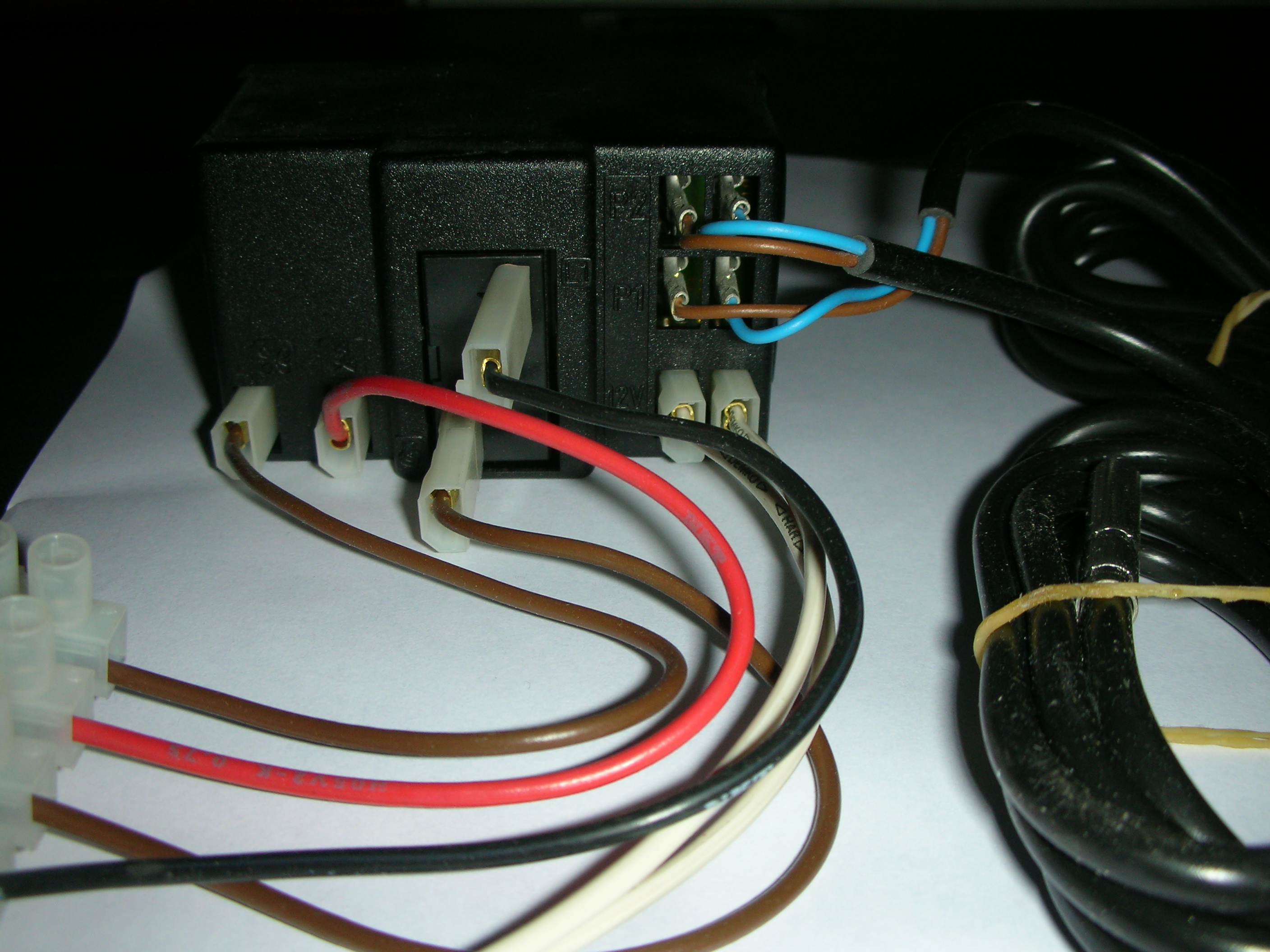

	Спасибо, Константин, утешили... А то долго по ним ничего не мог найти. А контроллер этот одно- или двухдатчиковый? система там типа ноу фрост: испаритель в коробе сверху. Бывают как 1-но, так и 2-х датчиковые. Некоторые имеют возможность подключения вентилятора объёма и соленоида.Температурный датчик крепится под защитной крышкой вентилятора внутри шкафа. Датчик оттайки на испарителе. Датчики PTC. Разбирать короб испарителя неудобно, поскольку заклеен он лентой типа "лейкопластырь", а по стыку замазан мастикой. и осторожным надо быть, поскольку испаритель алюминиевый, а трубки медные. Съём короба, в котором находится контроллер, а тем более установка его обратно, ну вообщем без чьей-то матери не осилить... надеюсь правильно поняли! Осторожнее со световодами.Так что дерзайте. Если что непонятно спрашивайте. Фото контроллера сзади:

	IP записан
