Схемы защит холодильного агрегата, холодильной системы. (число прочтений - 104531 )

Smag Координатор Член клуба Отсутствует Сообщений: 2081 Местоположение: Москва Зарегистрирован: 25.01.2005 Пол:	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #30 - 12.04.2010 :: 06:24:04	Функции поста	Печать
	Сергей, а вентиляторы ВО подключены напрямую через реле контроллера? 1РВ1 зачем?


	IP записан

Самуритыч Экс-Участник	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #31 - 12.04.2010 :: 06:47:54	Функции поста	Печать

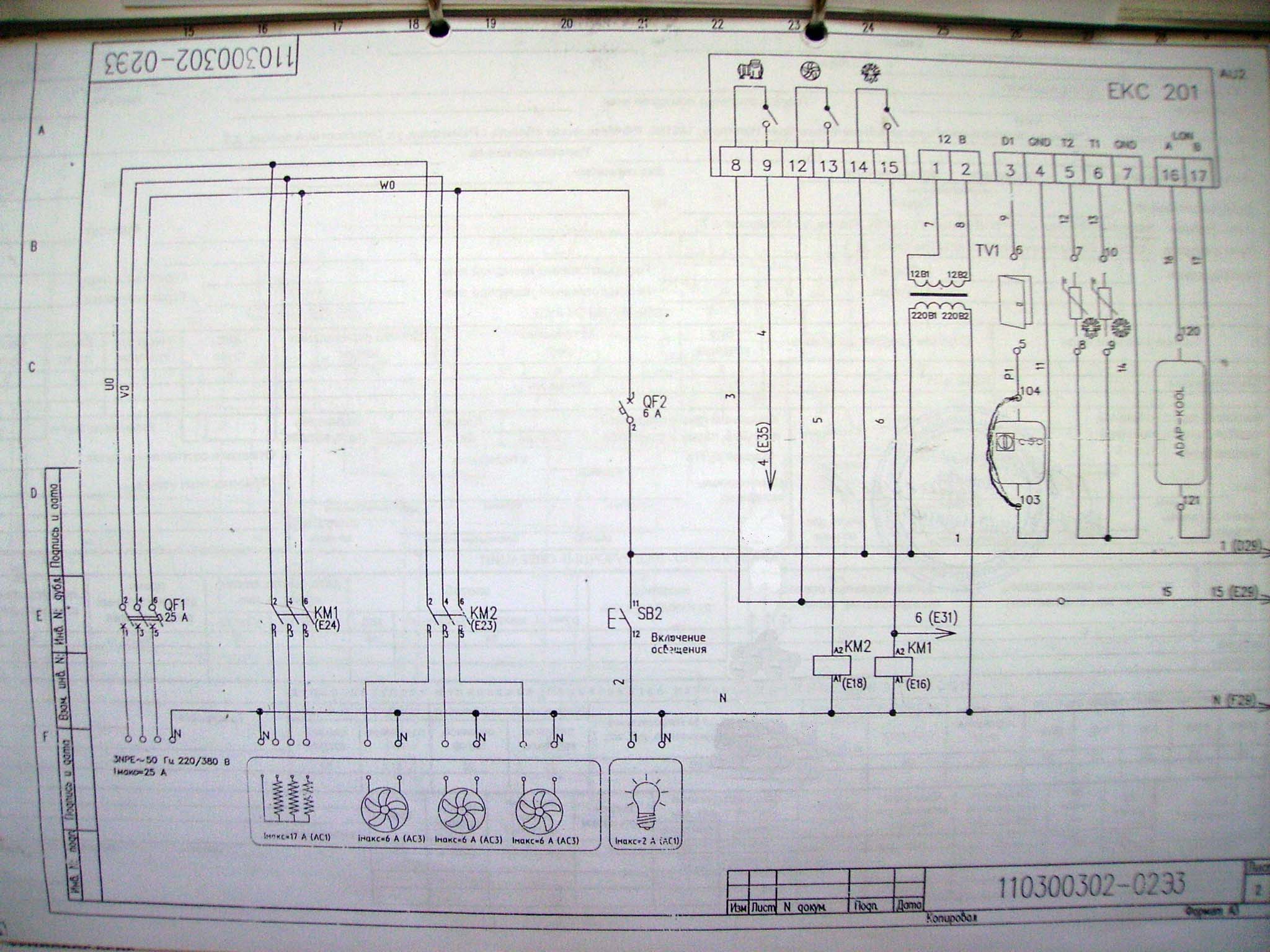

	БОБР писал(а) 12.04.2010 :: 03:52:44: Цитата: монитор напряжения и обесточивается ВСЁ. Большинство блокировок с автовозвратом, при таком подключении сбрасывается периодичность оттайки, результат намерзание снеговой шубы на испарителе. Прилагаю нашу рабочую схему: делай ручной возврат.что тебе мешает? и отттайку при включении процессора.


	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #32 - 15.04.2010 :: 07:38:22	Функции поста	Печать
	Smag писал(а) 12.04.2010 :: 06:24:04: Сергей, а вентиляторы ВО подключены напрямую через реле контроллера? Если суммарный ток вентиляторов ВО больше коммутируемого тока выходных реле контроллера, то через контактор. Smag писал(а) 12.04.2010 :: 06:24:04: 1РВ1 зачем? В схеме от Maneurop он (таймер) называется "реле времени короткого цикла" (180s).

	Печатаю одним пальцем
	Skype/VoIP IP записан

strateg Холодильщик Отсутствует Сообщений: 45 Зарегистрирован: 09.01.2010	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #33 - 15.04.2010 :: 15:46:50	Функции поста	Печать
	Встречал раза три на компрессорном контакторе миниатюрное реле времени, по величине, как дополнительный контакт который сверху к основным пристёгивается, да ещё и регулируемый. Катушку пускателя компрессора через него запитать, и даже при закорачивании всех защит будет задержка. В продаже не могу найти.


	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #34 - 16.04.2010 :: 02:55:14	Функции поста	Печать
	strateg писал(а) 15.04.2010 :: 15:46:50: Встречал раза три на компрессорном контакторе миниатюрное реле времени, по величине, как дополнительный контакт который сверху к основным пристёгивается, да ещё и регулируемый. Катушку пускателя компрессора через него запитать, и даже при закорачивании всех защит будет задержка. В продаже не могу найти. ETB Danfoss код 047H0175 0,5...20мин. есть в наличии 47 евро.

	CI_6-50.pdf ( 56 KB \| 17 Загрузки ) Печатаю одним пальцем
	Skype/VoIP IP записан

Самуритыч Экс-Участник	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #35 - 16.04.2010 :: 03:26:40	Функции поста	Печать
	они? http://www.iek.ru/products/catalog/part2/sect8/pristavki/


	IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #36 - 18.04.2010 :: 13:40:33	Функции поста	Печать

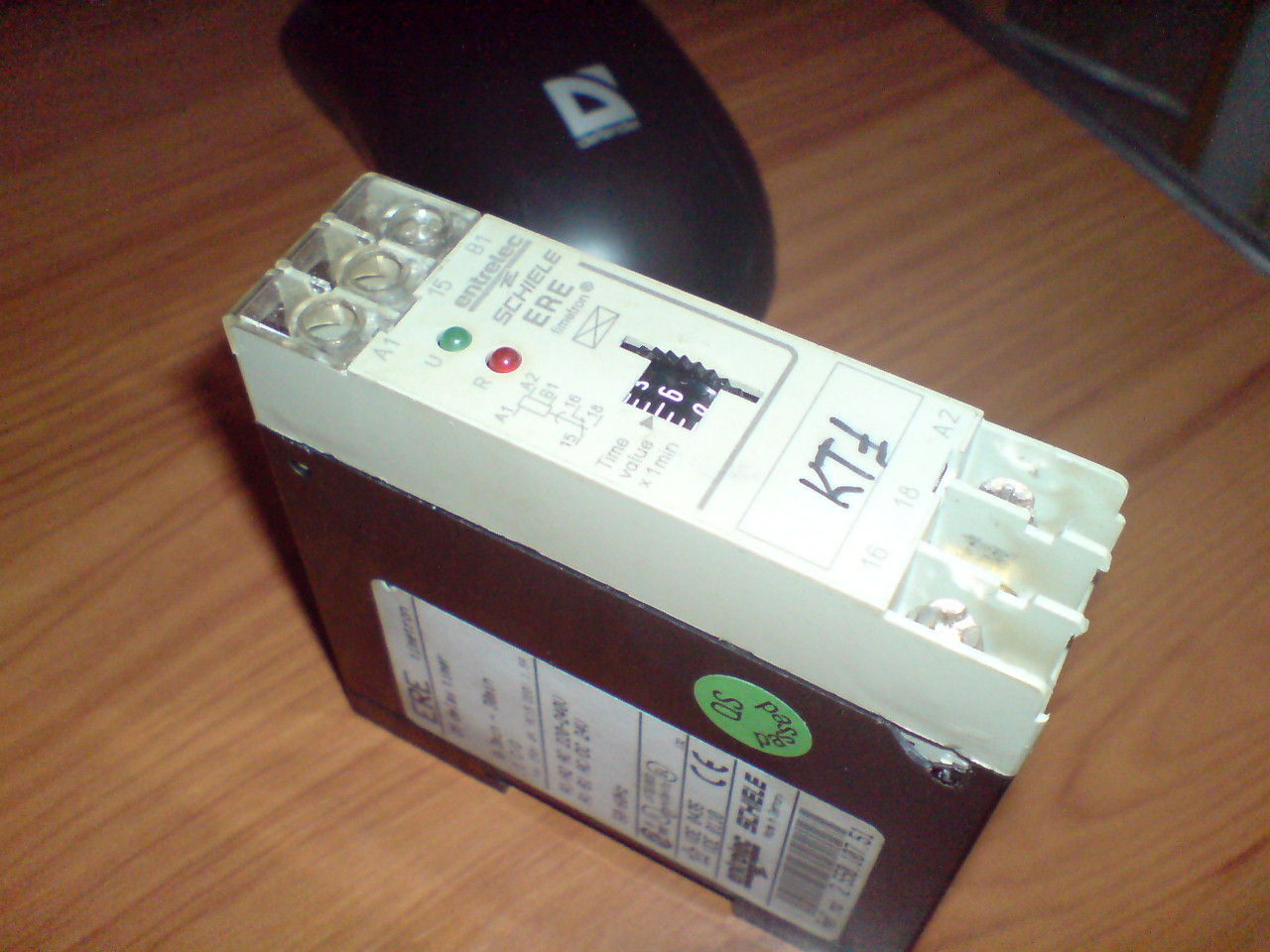

	были отказы с ПВИ поэтому ставлю проверенное.

	ICQ IP записан

Oleg1 Активный пользователь Отсутствует Сообщений: 63 Местоположение: Набережные Челны Зарегистрирован: 01.04.2010 Пол:	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #37 - 19.04.2010 :: 10:42:54	Функции поста	Печать
	У нас во всех магазинах "Перекрёсток" на морозильных камерах, всё подключено к одной фазе. Сгорает лампочка в камере - выбивает автомат и всё тает, пока не увидят потухший контроллер! А Господа проектировщики или монтажники не удосужились отделить освещение доп автоматом

	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #38 - 26.04.2010 :: 04:41:10	Функции поста	Печать
	Перезапуск монитора напряжения сети. У монитора большой гистерезис и нет настройки по времени. При аварии напряжения очень долго возвращался в норму, хотя напряжение восстанавливалось быстрее.
	« Последняя редакция: 26.04.2010 :: 04:44:29 - ZiL (Бичижик) »
	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Smag Координатор Член клуба Отсутствует Сообщений: 2081 Местоположение: Москва Зарегистрирован: 25.01.2005 Пол:	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #39 - 11.06.2010 :: 07:55:44	Функции поста	Печать
	Off-Topic replies have been moved to this Topic.


	IP записан

VladimiP Холодильщик Отсутствует Сообщений: 120 Зарегистрирован: 17.01.2008	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #40 - 07.07.2010 :: 07:44:09	Функции поста	Печать
	Oleg1 писал(а) 19.04.2010 :: 10:42:54: У нас во всех магазинах "Перекрёсток" на морозильных камерах, всё подключено к одной фазе. Сгорает лампочка в камере - выбивает автомат и всё тает, пока не увидят потухший контроллер! А Господа проектировщики или монтажники не удосужились отделить освещение доп автоматом Мнение такое, освещение холодильных камер необходимо подключать к ЩО на отдельный автомат и проблема уйдет сама собой... А еще лучше через трансформатор, если это конечно возможно


	IP записан

aleksandr 56 Холодильщик Отсутствует Сообщений: 79 Зарегистрирован: 21.09.2008	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #41 - 23.10.2010 :: 13:40:11	Функции поста	Печать
	Refмэн писал(а) 09.04.2010 :: 15:33:58: Полностью согласен с БОБР. Питание контроллера- это всего лишь подача 220 вольт на контроллер. А вот на управление бедьте добры подать отдельную фазу через автомат и последующую цепь управления. Ставить пермычку между фазой питания контроллера и управлящей фазой - это от лени и якобы экономии! Ребята что то до меня не дойдет есть перемычка,нет перемычки и что это меняет.Это вероятно ID 974, да собственно какая разница. Перемычку всегда ставлю, контакты тепловой защиты, РД низкого,РД высокого, INT и др.соединяю последовательно в цепь питания контроллера следующего за перемычкой.Плюсы:при неисправности отключается все, при низком и высоком давлении компрессор не дергается (установить время задержки после включения).Ну а минусы решайте сами.Меня пока так устраивает.


	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #42 - 25.10.2010 :: 04:08:04	Функции поста	Печать
	aleksandr 56 писал(а) 23.10.2010 :: 13:40:11: контакты тепловой защиты, РД низкого,РД высокого, INT и др.соединяю последовательно в цепь питания контроллера следующего за перемычкой.Плюсы:при неисправности отключается все, при низком и высоком давлении компрессор не дергается (установить время задержки после включения).Ну а минусы решайте сами.Меня пока так устраивает. Если в контроллере оттайка по реальному времени, и при обесточивании часы не сбрасываются, то схема вполне работоспособна. При отсутствии внутренних часов, отсчет периода начала оттайки начнется с момента подачи питания, если в этот период произошла какая либо авария оттайка вообще может не происходить. Это минус?

	Печатаю одним пальцем
	Skype/VoIP IP записан

Stаs Член клуба Холодильщик Отсутствует Сообщений: 413 Зарегистрирован: 02.11.2007 Пол:	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #43 - 25.10.2010 :: 06:14:50	Функции поста	Печать
	Цитата: оттайки начнется с момента подачи питания, если в этот период произошла какая либо авария оттайка вообще может не происходить. В папке dEF есть параметр dPO. Он определяет, должен ли прибор при включении начинать оттайку. Пользую его на агрегатах, где часто возможно отключение эл. энергии. Имеется в виду контроллер ID 974... Цитата: Плюсы:при неисправности отключается все, При этом не работает визуализация реальной температуры в объеме, потребитель "не видит", что у него с температурой в камере. Поэтому лучше цепь питания контроллера постоянно держать под напряжением, а цепи управления - через последовательно соединенные элементы защиты (РД, INT, и т.д.) Практически каждый из этих элементов имеет контакт для сигнализации аварийного состояния, которым, через одно реле для всех элементов, можно подключит сирену, лампу, зуммер. Реле "становится" на самоблокировку и без вмешательства механика либо другого лица, нашедшего и устранившего неисправность, не выйдет из состояния "Авария"
	« Последняя редакция: 25.10.2010 :: 06:17:38 - Stаs »
	Зависть - это огорчение от успехов друзей. (Сократ)
	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Схемы защит холодильного агрегата, холодильной системы. Ответ #44 - 25.10.2010 :: 07:46:50	Функции поста	Печать
	Stаs писал(а) 25.10.2010 :: 06:14:50: В папке dEF есть параметр dPO. Он определяет, должен ли прибор при включении начинать оттайку. Пользую его на агрегатах, где часто возможно отключение эл. энергии. А если отключение происходит каждые 30 мин.? Период оттайки тоже 30 мин.? Цитата: При этом не работает визуализация реальной температуры в объеме, потребитель "не видит", что у него с температурой в камере. Поэтому лучше цепь питания контроллера постоянно держать под напряжением Согласен, однозначно!

	Печатаю одним пальцем
	Skype/VoIP IP записан
