линия охлаждения кулинарных изделий (число прочтений - 21298 )

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	линия охлаждения кулинарных изделий 27.01.2011 :: 05:44:19	Функции поста	Печать
	Уважаемые коллеги,вопрос,линия 15 м ,скорость транспортера 15м/мин,продукт зефир,температура продукта 40 гр.,производительность 200кг/час.Как просчитать потребную холодопроизводительность?Температура на выходе 5гр.Изоляция 50мм,но это не камера ,а линия транспортера и продукция охлаждается при движении ленты.
	« Последняя редакция: 21.12.2013 :: 08:51:31 - БОБР » Причина: обобщил название

	IP записан

xolod Активный пользователь Отсутствует Сообщений: 71 Местоположение: чувашия Зарегистрирован: 08.02.2010 Пол:	Re: линия охлаждения зефира Ответ #1 - 27.01.2011 :: 06:29:20	Функции поста	Печать
	Нет полностью данных , необходима температура до которой нужно охладить , теплоемкость продукта , теплоизоляция камеры где установлена камера. Далее расчет по общепринятой методике.


	IP записан

SerB Член клуба --- Холодильщик Отсутствует Могём почти всё... Сообщений: 3318 Местоположение: город у моря... Зарегистрирован: 20.03.2005 Пол:	Re: линия охлаждения зефира Ответ #2 - 27.01.2011 :: 07:48:37	Функции поста	Печать
	видел подобное...только там нет поточного производства и по-этому готовый зефир выстаивается на стеллажах,а в туннельный охладитель он попадает только во время глазуровки шоколадом. Стоят 4 в/о внутри,мощность компрессора порядка 10 квт, работает на 22-м фреоне,температура продукта на выходе +8. К сожалению,более подробной информацией не располагаю-в настоящий момент туда нет доступа...
	« Последняя редакция: 27.01.2011 :: 10:48:34 - SerB »
	Лучше быть хорошим человеком, ругающимся матом, чем тихой и воспитанной тварью.
	Skype/VoIP IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: линия охлаждения зефира Ответ #3 - 27.01.2011 :: 12:29:40	Функции поста	Печать
	Илюхин Виктор писал(а) 27.01.2011 :: 05:44:19: Уважаемые коллеги,вопрос,линия 15 м ,скорость транспортера 15м/мин,продукт зефир,температура продукта 40 гр.,производительность 200кг/час.Как просчитать потребную холодопроизводительность?Температура на выходе 5гр.Изоляция 50мм,но это не камера ,а линия транспортера и продукция охлаждается при движении ленты. С расчетами не сталкивались, необходимую производительность и все требования к охлаждению исходили от заказчика (при замене оборудования и по аналогам действующего) to-0°С, 12кВт. По требованию технологов, туннель транспортера делится на три зоны регулирования температуры, при охлаждении разного вида продукции технолог, для улучшения качества, устанавливает в каждой зоне необходимую температуру. При температурах кипения ниже -3°С (в зоне +3°С) и при длительном тех. процессе, возникла необходимость чередовать работу испарителей - один в работе, другой на естественной оттайке. Процесс изготовления:
	« Последняя редакция: 21.12.2013 :: 09:12:44 - БОБР » Причина: ссылка на изображение
	Skype/VoIP IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: линия охлаждения зефира Ответ #4 - 27.01.2011 :: 12:38:51	Функции поста	Печать
	Возможно в этой методичке есть полезное:

	holod_pract.rar ( 943 KB \| 13 Загрузки ) В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

holod Холодильщик --- Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 342 Местоположение: Ижевск Зарегистрирован: 10.02.2007 Пол:	Re: линия охлаждения зефира Ответ #5 - 27.01.2011 :: 15:15:01	Функции поста	Печать
	а нельзя...фоты без программы...обычно выложить???


	Skype/VoIP ICQ IP записан

morоs Член клуба Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 1306 Местоположение: Краснодар Зарегистрирован: 03.02.2007 Пол:	Re: линия охлаждения зефира Ответ #6 - 27.01.2011 :: 18:41:26	Функции поста	Печать
	БОБР писал(а) 27.01.2011 :: 12:29:40: Илюхин Виктор писал(а) 27.01.2011 :: 05:44:19: Уважаемые коллеги,вопрос,линия 15 м ,скорость транспортера 15м/мин,продукт зефир,температура продукта 40 гр.,производительность 200кг/час.Как просчитать потребную холодопроизводительность?Температура на выходе 5гр.Изоляция 50мм,но это не камера ,а линия транспортера и продукция охлаждается при движении ленты. С расчетами не сталкивались, необходимую производительность и все требования к охлаждению исходили от заказчика (при замене оборудования и по аналогам действующего) to-0°С, 12кВт. По требованию технологов, туннель транспортера делится на три зоны регулирования температуры, при охлаждении разного вида продукции технолог, для улучшения качества, устанавливает в каждой зоне необходимую температуру. При температурах кипения ниже -3°С (в зоне +3°С) и при длительном тех. процессе, возникла необходимость чередовать работу испарителей - один в работе, другой на естественной оттайке. Процесс изготовления: БОБР, что-то не увеличиваются фотки. Или я что-то не так делаю, или Вам надо было вставлять третью поз. а не вторую с радикал-фото.

	"любая случайность есть непознанная закономерность"&&
	Skype/VoIP IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: линия охлаждения зефира Ответ #7 - 28.01.2011 :: 04:13:58	Функции поста	Печать
	morоs писал(а) 27.01.2011 :: 18:41:26: БОБР, что-то не увеличиваются фотки. Или я что-то не так делаю, или Вам надо было вставлять третью поз. а не вторую с радикал-фото. Фото без обработки 16,8МБ. На фото не видно слив конденсата, но это непринципиально.

	Abakan.rar ( 17234 KB \| 29 Загрузки ) Печатаю одним пальцем
	Skype/VoIP IP записан

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: линия охлаждения зефира Ответ #8 - 28.01.2011 :: 05:32:14	Функции поста	Печать
	Всем спасибо,особенно iscanderу и бобору,вся ваша инфа мне пригодилась,я сопоставил со своими расчетами ,примерно все так.Тему можно закрыть,но если у кого появится,что то новое,то,можно сбрасывать.


	IP записан

Toxan Очень активный пользователь Отсутствует Сообщений: 118 Зарегистрирован: 28.01.2011	Re: линия охлаждения зефира Ответ #9 - 28.01.2011 :: 14:27:46	Функции поста	Печать
	Случаем не ударница??? уж больно знакомое помещение...


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: линия охлаждения зефира Ответ #10 - 28.01.2011 :: 17:28:06	Функции поста	Печать

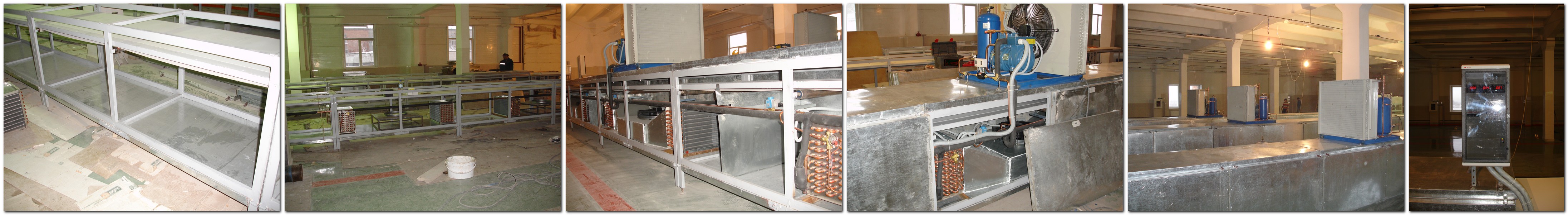

	5.Охлаждающий тоннель (конвейерного типа) ОТК 01 http://penzafood.ru/index.php?mod=linia-glazir Цитата: Технические характеристики: Наименование параметра ОТК01-400 мм Конвейер охлаждающий (Одно секционный с одним холодильным агрегатом) Установленная мощность, кВт, не более 3,2 Хладагент, фреон 22 (хладон 404), кг. 1,6 Хладопроизводительность, ккал 5200 Производительность, кг/час расчетная Ширина конвейерной ленты, мм 400 Скорость движения ленты, м/мин 0-5,5 Габаритные размеры, мм, не более длина х ширина х высота 3200x600x1550 Масса, кг, более 100

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: линия охлаждения зефира Ответ #11 - 28.01.2011 :: 17:29:47	Функции поста	Печать
	ОХЛАЖДАЮЩИЙ ТОННЕЛЬ

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Vitaly_m2002 Холодильщик Отсутствует Сообщений: 146 Местоположение: Minsk Зарегистрирован: 16.05.2008	Re: линия охлаждения зефира Ответ #12 - 07.12.2012 :: 13:01:47	Функции поста	Печать
	Считаю агрегат на охлаждение шоколада. Производительность линии 90 кг/ч. Лента транспортера ширина 660, длинна 6 метров. Скорость ленты 7 км/ч. Утепление будет делаться из мин. ваты (пока взял 50 мм). Удельная теплоемкость шоколада беру 350 кДЖ/КГК. Q(от шоколада)=0,025 (перевел кг/сек)350=8,75 кВт. Как из опыта похоже на правду? Остальные теплопритоки пока в расчет не беру.


	www Skype/VoIP Facebook IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: линия охлаждения зефира Ответ #13 - 07.12.2012 :: 13:40:52	Функции поста	Печать
	Vitaly_m2002 писал(а) 07.12.2012 :: 13:01:47: Удельная теплоемкость шоколада беру 350 кДЖ/КГК. Это не удельная теплоемкость, это скорее всего удельная теплота , но х.з чего (похоже на удельная теплота плавления льда, это если без кельвинов) У шоколада 3.18кДж\кгК (кг\с)3.18(плотность кг\м3) * дельту температур Я видел аппараты самодельные из деревоплиты, никакой изоляции там не было, конвейер метров на 10 ставили машину 12кВт Там типа зефира делали и поливали шоколадом. Суммарно контейнер был метров 30


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: линия охлаждения зефира Ответ #14 - 07.12.2012 :: 13:49:05	Функции поста	Печать
	Vitaly_m2002 писал(а) 07.12.2012 :: 13:01:47: Считаю агрегат на охлаждение шоколада. Производительность линии 90 кг/ч... ...Как из опыта похоже на правду? Испаритель у линии есть?

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: линия охлаждения зефира Ответ #15 - 07.12.2012 :: 20:18:21	Функции поста	Печать

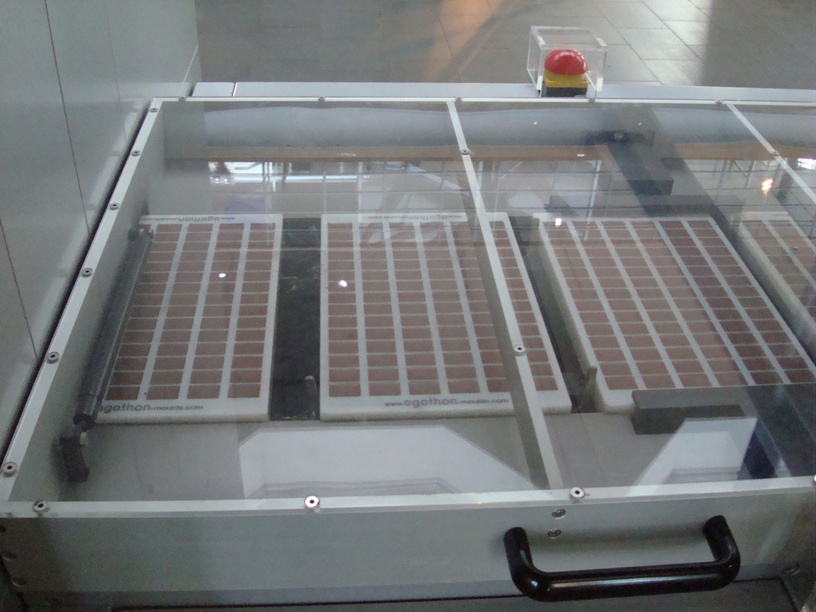

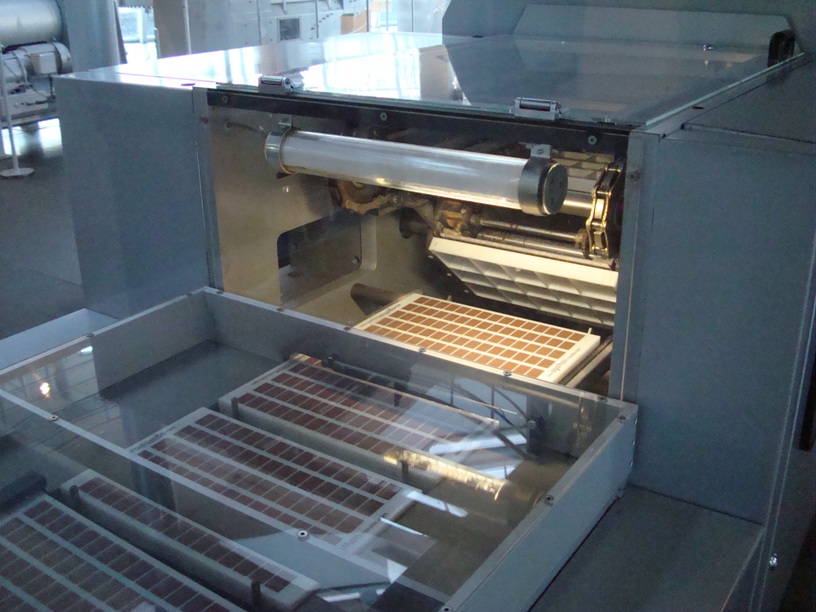

	Длина линии для охлаждения шоколада не обязательно десятки метров. Фото сделал в музее шоколада г. Кёльн.

	Kopija_DSC01826.JPG ( 163 KB \| 4 Загрузки ) Kopija_DSC01827.JPG ( 170 KB \| 8 Загрузки ) В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

BELORUS Холодильщик Отсутствует Сообщений: 474 Местоположение: беларусь гомель Зарегистрирован: 10.07.2011 Пол:	Re: линия охлаждения зефира Ответ #16 - 07.12.2012 :: 20:39:52	Функции поста	Печать
	ребят лично запускал с нуля линию охлаждения зифира лет 10 назад чертежи линии стыбзили с интернете и изготовили линию на опытномеханическом заводе если че могу сделать фото линии одно знаю компрессора там дорины

	IP записан

BELORUS Холодильщик Отсутствует Сообщений: 474 Местоположение: беларусь гомель Зарегистрирован: 10.07.2011 Пол:	Re: линия охлаждения зефира Ответ #17 - 07.12.2012 :: 20:46:07	Функции поста	Печать
	забейте в ютубе (Традиционный зефир - по новой технология) делал если че я пишите


	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: линия охлаждения зефира Ответ #18 - 07.12.2012 :: 21:10:34	Функции поста	Печать
	BELORUS писал(а) 07.12.2012 :: 20:46:07: забейте в ютубе (Традиционный зефир - по новой технология) делал если че я пишите [offtopic]Ой не верю... весной приеду в Белоруссию. Сделай мне экскурсию [/offtopic]

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: линия охлаждения зефира Ответ #19 - 07.12.2012 :: 22:20:51	Функции поста	Печать
	iscander писал(а) 07.12.2012 :: 20:18:21: Длина линии для охлаждения шоколада не обязательно десятки метров. Да, наверное. Конструктор не я был. Но там линия какой то бешенной производительности была, зефир(или нечто белое) вытекал на ленту полосой в 1 метр ширины, потом его резали хитроумным способом, охлаждали и поливали несколькими слоями шоколада, а после каждой поливки охлаждали. В конце конвейера это нечто поджидал взвод гастербайтеров, которые в 12 рук тарили его по коробкам.


	IP записан

Vitaly_m2002 Холодильщик Отсутствует Сообщений: 146 Местоположение: Minsk Зарегистрирован: 16.05.2008	Re: линия охлаждения зефира Ответ #20 - 10.12.2012 :: 13:51:50	Функции поста	Печать
	Пока ни испарителя, ни агрегата - ничего нет. Я видел линию по производству печения с покрытием шоколадом. Так там на линию метров 15 стоял L'Unite TFH 4540 - 1 ШТ., Aspera маленькая и потом еще Bitzer добавили. Приблизительно в сумме на глазок 20-25 кВт (средний холод).


	www Skype/VoIP Facebook IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: линия охлаждения зефира Ответ #21 - 10.12.2012 :: 14:18:45	Функции поста	Печать
	Мы агрегаты поставляли 3 шт по 8.5 квт(при -8 кипения) Линия была на 180кг/ час зефира с 2 поливками горячим шоколадом. Отлично работала. Изоляции не было, только 20мм ДСП.


	IP записан

Vitaly_m2002 Холодильщик Отсутствует Сообщений: 146 Местоположение: Minsk Зарегистрирован: 16.05.2008	Re: линия охлаждения зефира Ответ #22 - 10.12.2012 :: 14:37:22	Функции поста	Печать
	reff писал(а) 07.12.2012 :: 13:40:52: Это не удельная теплоемкость, это скорее всего удельная теплота , но х.з чего (похоже на удельная теплота плавления льда, это если без кельвинов) У шоколада 3.18кДжкгК (кгс)3.18(плотность кгм3) дельту температур Я видел аппараты самодельные из деревоплиты, никакой изоляции там не было, конвейер метров на 10 ставили машину 12кВт Там типа зефира делали и поливали шоколадом. Суммарно контейнер был метров 30 т.е. получается 0,025 (кг/сек)3,18(кДж/кгК)1300 (кг/м.куб)42 (К)=4340,7 кДжкг/секм.куб. Чето у меня не получается.


	www Skype/VoIP Facebook IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: линия охлаждения зефира Ответ #23 - 10.12.2012 :: 15:58:52	Функции поста	Печать
	Извиняюсь, неверно написал. Если дана масса то на плотность не надо умножать 0.0253.1842=3.34квт


	IP записан

Vitaly_m2002 Холодильщик Отсутствует Сообщений: 146 Местоположение: Minsk Зарегистрирован: 16.05.2008	Re: линия охлаждения зефира Ответ #24 - 11.12.2012 :: 10:36:06	Функции поста	Печать
	reff писал(а) 10.12.2012 :: 15:58:52: Извиняюсь, неверно написал. Если дана масса то на плотность не надо умножать 0.0253.1842=3.34квт а понял спасибосы большие!!


	www Skype/VoIP Facebook IP записан

plumbum Новичок Отсутствует Сообщений: 1 Местоположение: Ташкент Зарегистрирован: 06.10.2013	Re: линия охлаждения зефира Ответ #25 - 06.10.2013 :: 08:08:32	Функции поста	Печать
	Доброго времени суток! Уважаемые спецы! Вчера завершили полный монтаж линии по производству шоколада в формы. Линия длинной 9 м, обшита пенопластом 45 мм и ДСП 20 мм, установлены 2 испарителя, один на входе другой в середине линии. На первом температура снижается до +10, на втором до - 15-16. Оба испарителя гонят холод в конец линии. Время прохождения от начала линии до ее конца 6 мин. Шоколад заливается в полеуретанновую форму и закрывается крышкой, что бы получилось форма для шоколадного ботончика, куда затем заливается начинка. Одним словом на выходе шоколад в полеуретановой форме не замерзает. Огромная просьба помочь советом как заморозить или охладить шоколад в указанной полеуретановой форме. Заранее благодарен.


	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: линия охлаждения зефира Ответ #26 - 06.10.2013 :: 08:54:28	Функции поста	Печать
	plumbum писал(а) 06.10.2013 :: 08:08:32: Одним словом на выходе шоколад в полеуретановой форме не замерзает. Время не хватает. ИМХО В формах 30-40 минут нужно, ну смотря какие формы. Была бы информация , тогда бы можно конкретней сказать, так пальцем в небо.


	IP записан

Колотун-Бабай Член клуба Холодильщик Отсутствует Сообщений: 1629 Местоположение: Новосибирск. Но это неточно. Зарегистрирован: 23.07.2007 Пол:	Re: линия охлаждения зефира Ответ #27 - 06.10.2013 :: 11:01:40	Функции поста	Печать
	plumbum писал(а) 06.10.2013 :: 08:08:32: Доброго времени суток! Уважаемые спецы! Вчера завершили полный монтаж линии по производству шоколада в формы. Линия длинной 9 м, обшита пенопластом 45 мм и ДСП 20 мм, установлены 2 испарителя, один на входе другой в середине линии. На первом температура снижается до +10, на втором до - 15-16. Оба испарителя гонят холод в конец линии. Время прохождения от начала линии до ее конца 6 мин. Шоколад заливается в полеуретанновую форму и закрывается крышкой, что бы получилось форма для шоколадного ботончика, куда затем заливается начинка. Одним словом на выходе шоколад в полеуретановой форме не замерзает. Огромная просьба помочь советом как заморозить или охладить шоколад в указанной полеуретановой форме. Заранее благодарен. Понизить скорость движения конвеерной ленты. Для этого должен быть предусмотрен частотно-регулируемый электропривод. Обычное дело на пищевых производствах. Или загружать меньше шоколада в единицу времени при той же скорости конвеера. Есть также подозрение на грехи технолога, или кто там у вас. Написал в техзадании масло какао бобов, а х#рачит пальмовое масло с кокосовой стружкой, обезжиренный порошок какао и химию-вонючку. Обычное дело. Проверяй рецептуру, в первую очередь. И температуру сырья на входе в тоннель.

	Угадай мелодию!
	IP записан

umnik Холодильщик Отсутствует Сообщений: 3 Зарегистрирован: 01.05.2011	Линия охлаждения халвы Ответ #28 - 20.12.2013 :: 21:15:42	Функции поста	Печать
	Доброго времени суток ,коллеги.У меня возник такой вопрос. Необходимо обеспечить холодом тоннель для охлаждения халвы.Производительность 600 кг в час , время пребывания в тоннеле 6-7 минут , нужно охладить с +60 до +24 . Длина около 15 метров ,ширина 1,2 метра.Может у кого-то есть наработки . Какой лучше использовать температурный режим , какую скорость движения воздуха , как лучше распределить воздушные потоки в таком небольшом пространстве .


	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: линия охлаждения кулинарных изделий Ответ #29 - 21.12.2013 :: 08:56:57	Функции поста	Печать
	Последнее 1 Сообщения были перемещены сюда из Холодильные камеры и склады, комплектующие, аксессуары. [move by] БОБР.

	Печатаю одним пальцем
	Skype/VoIP IP записан

fan20 Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: Uk Зарегистрирован: 28.12.2013	Re: линия охлаждения кулинарных изделий Ответ #30 - 09.01.2014 :: 13:19:49	Функции поста	Печать
	umnik писал(а) 20.12.2013 :: 21:15:42: Доброго времени суток ,коллеги.У меня возник такой вопрос. Необходимо обеспечить холодом тоннель для охлаждения халвы.Производительность 600 кг в час , время пребывания в тоннеле 6-7 минут , нужно охладить с +60 до +24 . Длина около 15 метров ,ширина 1,2 метра.Может у кого-то есть наработки . Какой лучше использовать температурный режим , какую скорость движения воздуха , как лучше распределить воздушные потоки в таком небольшом пространстве . Вообще температурный режим и остальные параметры охлаждения должны выдавать технологи, так что тормошите их посильнее)) Были похожие случаи у меня, правда не совсем с халвой. Могу сказать, что любое кондитерское изделие чрезвычайно гигроскопичное, поэтому обратите внимание не только на температуру подаваемого в тоннель воздуха, но и на его влажность -- это очень важно


	IP записан

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: линия охлаждения кулинарных изделий Ответ #31 - 26.05.2016 :: 08:14:17	Функции поста	Печать
	Уважаемые коллеги имеются трудности,если есть возможность помогите.У заказчика имеется линия по производству зефира.Летом линия работает с большими проблемами(не держит температуру).Задание убрать--- убрать действующие агрегаты из под линии или менять на новые(самый не подходящий для заказчика вариант).Компрессора TAJ4519T,R-22.Агрегатов :6 шт и 12 ВОПов,это линия предварительного охлаждения с 75 градусов до 30-35 градусов.Потом идет глазуровка шоколадом,стоят ещё 4 агрегата,не обходимая температура 4-5 градусов(это самый проблематичный участок.Он разделен на 4 секции,Прохождение продукта---5-6 минут.Первый участок разделен на 6 секций с разными температурами,прохождение продукта---8-10 минут.Производительность линии 500 кг\час.Если убирать агрегаты или конденсаторы за придел цеха,то самая ближняя точка 15 м,удаленность может составить 40-50 м.Эти компрессора на мой взгляд явно не потянут--если давление ещё будет кое как находится в пределе,то скорость потока явно упадет.Вопрос подобрать компрессора с большей производительностью,оставить 12 ВОПов и сгруппировать их в агрегаты---один компрессор---4 Вопа или как то по другому,но стоит вопрос как настроить разную температуру по секциям(какой способ).И как посчитать холодопроизводительность каждой секции с учетом малого времени.Спасибо.


	IP записан

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: линия охлаждения кулинарных изделий Ответ #32 - 26.05.2016 :: 10:12:08	Функции поста	Печать
	файлы

	temperatura_zefir.pdf (Вложенный файл удалён) Plan_ceha_5_s_oborudovaniem_2015-Model.pdf (Вложенный файл удалён)
	IP записан

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: линия охлаждения кулинарных изделий Ответ #33 - 26.05.2016 :: 10:13:09	Функции поста	Печать
	попробую ещё один

	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: линия охлаждения кулинарных изделий Ответ #34 - 26.05.2016 :: 15:36:47	Функции поста	Печать
	Я бы предложил поставить 1-2 агрегата с частотником на все ВОПы. Можно ли разграничить секции шторками, типа силиконовых? Зефир не размажет? Рассмотреть вариант с установкой тангенциальных вентиляторов для отсечки воздуха по секциям. Только судя по фото, циркуляция воздуха идет как над лентой так и под ней. А с начала запуска завода все работало в режиме?

	Приобретай знания которые помогут экономить твою энергию...
	IP записан

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: линия охлаждения кулинарных изделий Ответ #35 - 26.05.2016 :: 16:18:27	Функции поста	Печать
	завод новый,линиям года два-три---с самого начала проблемы.


	IP записан

SerB Член клуба --- Холодильщик Отсутствует Могём почти всё... Сообщений: 3318 Местоположение: город у моря... Зарегистрирован: 20.03.2005 Пол:	Re: линия охлаждения кулинарных изделий Ответ #36 - 26.05.2016 :: 18:06:06	Функции поста	Печать
	Я подрабатывал лет 10-15 назад на кондитерке.. Зефир первично охлаждался ваще на стеллажах, а глазуровка как обычно, в туннеле. Температура такая же +5 градусов, время прохождения примерно то же.. Специально не засекал. Никаких зон не было. На весь туннель стояло 4 турецких вопа последовательно, по ходу продукта.. Работали от одного агрегата, вынесенного за пределы цеха сначала на 5 метров, а потом, после реконструкции и расширения, на крышу цеха. Общая длина трассы (в одну сторону, т.е. тупо всас иль жидкость) примерно метров 20. Траблов никаких не припомню, за исключением сгорания китайца-герметика. Общая холодопроизводительность агрегата примерно 20-25 квт. Точнее не помню. Сейчас доступа туда нет. PS В те годы не имел такой полезной привычки фотографировать детали процесса..)) PPS И конечно же, там не было такой производительности-500 кг в час. Максимум, я думаю, кг 250-300.
	« Последняя редакция: 26.05.2016 :: 18:08:00 - SerB »
	Лучше быть хорошим человеком, ругающимся матом, чем тихой и воспитанной тварью.
	Skype/VoIP IP записан

TVСегеич Холодильщик Отсутствует Сообщений: 282 Местоположение: РА г Майкоп Зарегистрирован: 06.05.2015	Re: линия охлаждения кулинарных изделий Ответ #37 - 26.05.2016 :: 18:12:41	Функции поста	Печать
	Илюхин Виктор писал(а) 26.05.2016 :: 08:14:17: .Летом линия работает с большими проблемами(не держит температуру).Задание убрать--- убрать действующие агрегаты из под линии или менять на новые Вариантов много ,ваша задача -выбрать оптимальный. 1) Зимой -нормально? Доведите летом температуру в цеху до величины зимней.Дороговато? Отгородите линию от цеха чем хотите: пленка ;стеклопакет;поликарбонат -получится своеобразная шахта, агрегаты - за ее пределы , и технологический холод не будет использоваться в качестве климатического. 2) В 90-е во время последних предсмертных конвульсий Майкопского пищекомбината изготавливали такую для охлаждения глазури на конфетах "Птичье молоко".Намучились но результат превзошел ожидания .Транспортер был помещен в шахту. Короб -2 слоя фанеры , между ними пенопласт 5-ка.( Сейчас и сэндвич панели и пеноплекс и др ).Продув- закольцован и направлен пртивотоком к потоку продукции- холодный воздух входит в конце транспортера , на выходе продукции , а всасывается -в начале шахты на входе горячей продукции , и по вент шахте , также теплоизолированной d=500мм, проходя через ВО уже охлажденным , идет опять в шахту .Скорость регулировали цепными вариаторами .подбирая оптимальную .Но и после этого - результат неуд , пока в шахе не поставили отбойники для перемешивания воздуха и лучшего контакта с продукцией


	IP записан

holod Холодильщик --- Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 342 Местоположение: Ижевск Зарегистрирован: 10.02.2007 Пол:	Туннель для охлаждения Ответ #38 - 26.05.2016 :: 19:11:25	Функции поста	Печать
	1....5
	« Последняя редакция: 26.05.2016 :: 20:00:05 - БОБР » Причина: Можно 5 вложений в один пост
	2_040_001.jpg (Вложенный файл удалён) 1__1__001.jpg (Вложенный файл удалён) 2__1__001.jpg (Вложенный файл удалён) 04_005_001.jpg (Вложенный файл удалён) 1_076.jpg ( 1260 KB \| 1 Download )
	Skype/VoIP ICQ IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: линия охлаждения кулинарных изделий Ответ #39 - 27.05.2016 :: 03:24:33	Функции поста	Печать
	Илюхин Виктор писал(а) 26.05.2016 :: 08:14:17: У заказчика имеется линия по производству зефира. Илюхин Виктор писал(а) 26.05.2016 :: 10:13:09: попробую ещё один Да..... Улыбнуло... Они чо в линию Слимы поставили? И агрегаты пукалки. Это не серьезно!

	Печатаю одним пальцем
	Skype/VoIP IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: линия охлаждения кулинарных изделий Ответ #40 - 27.05.2016 :: 03:29:46	Функции поста	Печать
	Вариант на подобии как у holod. Заказчик изначально не захотел выносить агрегаты, не смотря на наши рекомендации, сейчас не знаю вынес или нет, далеко - Абакан.
	« Последняя редакция: 27.05.2016 :: 05:21:59 - БОБР »
	1_042.JPG (Вложенный файл удалён) 2_026.JPG (Вложенный файл удалён) 3_011.JPG (Вложенный файл удалён) 4_004.JPG (Вложенный файл удалён) 5_003.JPG ( 56 KB \| 5 Загрузки ) Печатаю одним пальцем
	Skype/VoIP IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: линия охлаждения кулинарных изделий Ответ #41 - 27.05.2016 :: 09:08:09	Функции поста	Печать
	На такую линию длиной 35-40 метров ставили 5 агрегатов по 11-12 квт при кипении -8С. Производительность линии к сожалению забыл. - где то 500-кг/час


	IP записан

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: линия охлаждения кулинарных изделий Ответ #42 - 27.05.2016 :: 12:16:51	Функции поста	Печать
	А здесь до глазуровки 6 по 2,7 квт и 4 после всего примерно около 30 квт.Меня больше волнует,как посчитать производительность именно участка где шесть с 75 гр.до 35 ,зная время прохождения и примерное количество.


	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: линия охлаждения кулинарных изделий Ответ #43 - 27.05.2016 :: 14:55:36	Функции поста	Печать
	Принимая теплоемкость суфле 3.8кдж/кгК Производительность агрегата(квт) = производительность линии (кг/с) 3.8 * разность температур (40С) После глазировки тоже надо считать. Шоколад тоже горячий + доохлаждение суфле с +35 до 15
	« Последняя редакция: 27.05.2016 :: 15:10:20 - reff »

	IP записан

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: линия охлаждения кулинарных изделий Ответ #44 - 27.05.2016 :: 17:16:46	Функции поста	Печать
	Ребята всем спасибо,особенно Реффу. Посчитаю в ручную,посмотрю что получится,но то что общая Q линии мала на мой взгляд очевидно.


	IP записан
