сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 (число прочтений - 17218 )

Vladice Холодильщик Отсутствует Сообщений: 23 Зарегистрирован: 30.10.2009	сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 21.03.2011 :: 21:40:06	Функции поста	Печать
	Здраствуйте.Заказчик просит смонтировать компрессор после ремонта.Но опыта по установке таких компрессоров у меня нет.С одной стороны хочется научиться, с другой как бы не влететь.Поэтому возникло много вопросов, возможно для многих мастеров это проще "пареной репы", но спросить у меня некого. Перемотаный двигатель компрессора Bitzer 4EC-4.2.Мясная камера. 1)Как должен правильно "прозваниваться"двигатель, какое сопротивление обмоток? Соединение "звезда",380в.Если правильно понимаю должны "звониться" без перемычки клемы(выводы обмоток) Ur-Z Vc-X Ws-Y, а у меня сопротивление показывает между Ur-Vc=2,9Ома, Vc-Ws=2,9Ома и Ur-Ws=2.7Ома. Контакты Х Y Z без перемычки не звонятся ни с каким выводом. Внешний термопредохранитель в обрыве. 2)Фазировка в данном компрессоре, если правильно понимаю, роли не играет? 3)Масло заливать только в отверстие над смотровым стеклом и только в картер?R22 оригинальное B5.2 (Стандартное) 2,00 дм3? 4)Установка антикислотника обязательна? 5)Перед компрессором стоит по всасывающему трубопроводу "бочонок" с двумя штуцерами похоже что это фильтр, но боюсь ошибиться в его назначении, что это может быть. 6)Электронное защитное устройство INT69V/7-II, в чем его роль?кроме защиты Это основные первые вопросы.Спасибо

	IP записан

Vladice Холодильщик Отсутствует Сообщений: 23 Зарегистрирован: 30.10.2009	Re: сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 Ответ #1 - 21.03.2011 :: 21:41:48	Функции поста	Печать
	Дополнительные данные. Модель: 4EC-4.2 Технические характеристики Объемная производительность (1450 об/м 50Гц) 22,72 м3/час Объемная производительность (1750 об/м 60Гц) 27,42 м3/час Кол-во цилиндров х диаметр х ход поршня 4 х 46 мм х 39,3 мм Электропитание мотора (другое по запросу) 380...420 В Y/3/50 Гц Макс. рабочий ток 10.7 А Соотношение в обмотках --- Пусковой ток (ротор заблокирован) 47,0 А Y Вес 84 кг Макс. давления (LP/HP) 19/28 бар Присоединение линии всасывания 28мм - 1 1/8" Присоединение линии нагнетания 16 мм - 5/8" Присоединение водяной линии охлаждения --- Тип масла R134a/R407C/R404A/R507A tc<55°C: BSE32 / tc>55°C: BSE55 Тип масла R22 (R12/R502) B5.2 (Стандартное) Заправка маслом 2,00 дм3 Подогреватель масла в картере 0..120 W PTC (Опционально) Контроль давления масла --- Сервисный масляный вентиль --- Защита от перегрева газами нагнетания Опционально Электронное защитное устройство INT69V/7-II Класс защиты IP65 Разгрузка при пуске Опционально Регулирование производительности 100-50 % (Опционально) Дополнительный вентилятор Опционально Водоохлаждаемые головки цилиндров --- CIC-система --- Антивибрационные проставки Стандартный


	IP записан

ZiL (Бичижик) Член клуба Холодильщик Отсутствует Сообщений: 3792 Местоположение: Рязань Зарегистрирован: 14.12.2008 Пол:	Re: сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 Ответ #2 - 21.03.2011 :: 22:20:38	Функции поста	Печать
	http://bitzer.ru/soprotivlenie_obmotok_porshnevih_kompressorov_bitcer Кури сайт Битцера!
	« Последняя редакция: 21.03.2011 :: 22:21:50 - ZiL (Бичижик) »
	Приобретай знания которые помогут экономить твою энергию...
	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 Ответ #3 - 22.03.2011 :: 06:02:11	Функции поста	Печать
	Vladice писал(а) 21.03.2011 :: 21:40:06: Перемотаный двигатель компрессора Bitzer 4EC-4.2. 1)Как должен правильно "прозваниваться"двигатель, какое сопротивление обмоток? Если двигатель перемотан, то не факт, что сопротивление обмоток будут соответствовать каталожным значениям. Vladice писал(а) 21.03.2011 :: 21:40:06: Соединение "звезда",380в.Если правильно понимаю должны "звониться" без перемычки клеммы(выводы обмоток) Ur-Z Vc-X Ws-Y, а у меня сопротивление показывает между Ur-Vc=2,9Ома, Vc-Ws=2,9Ома и Ur-Ws=2.7Ома. Контакты Х Y Z без перемычки не звонятся ни с каким выводом. Правильно должны звонится обмотки (без перемычки) U(1)-X(8); V(2)-Y(9); W(3)-Z(7). В твоем случае обмотки уже соединены на "звезда" при перемотке. Vladice писал(а) 21.03.2011 :: 21:40:06: 2)Фазировка в данном компрессоре, если правильно понимаю, роли не играет? 3)Масло заливать только в отверстие над смотровым стеклом и только в картер?R22 оригинальное B5.2 (Стандартное) 2,00 дм3? 4)Установка антикислотника обязательна? Фазировка значения не имеет. Масло В5.2 для фреона R22. Антикислотник, настоятельно рекомендую установить. Vladice писал(а) 21.03.2011 :: 21:40:06: 5)Перед компрессором стоит по всасывающему трубопроводу "бочонок" с двумя штуцерами похоже что это фильтр, но боюсь ошибиться в его назначении, что это может быть. Фото в студию! Vladice писал(а) 21.03.2011 :: 21:40:06: 6)Электронное защитное устройство INT69V/7-II, в чем его роль?кроме защиты Защита от перегрева обмоток электродвигателя. Если датчик РТС не "вплетен" в обмотки, бесполезная вещь.

	Печатаю одним пальцем
	Skype/VoIP IP записан

Vladice Холодильщик Отсутствует Сообщений: 23 Зарегистрирован: 30.10.2009	Re: сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 Ответ #4 - 22.03.2011 :: 10:47:20	Функции поста	Печать
	Спасибо.Вкурил.Съезжу на обект сфотаю "бочонок".


	IP записан

Alex777 Холодильщик Отсутствует Сообщений: 179 Местоположение: Удмуртия Зарегистрирован: 17.12.2008 Пол:	Re: сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 Ответ #5 - 22.03.2011 :: 12:31:31	Функции поста	Печать
	Vladice писал(а) 22.03.2011 :: 10:47:20: Спасибо.Вкурил.Съезжу на обект сфотаю "бочонок". Скорее всего антикислотник.


	IP записан

Vladice Холодильщик Отсутствует Сообщений: 23 Зарегистрирован: 30.10.2009	Re: сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 Ответ #6 - 22.03.2011 :: 19:24:00	Функции поста	Печать
	"Зак" своими силами выпаял фильтры,поедет сам покупать комплектующие, так что сфоткать сегодня было нечего.Компрессор, как оказывается,мотают второй раз.Так что возможно вы правы, бочонок и есть антикислотник. Теперь вопросы по автоматике, кое что я все таки нарыл в бумагах на предприятии, схемку прилагаю. Если можно, последовательно опишите работу данной схемы. В общих чертах разобрался, но возникли некоторые вопросики.Дабы их не плодить лучше один раз прочитать, как это правильно должно работать.

	IP записан

Vladice Холодильщик Отсутствует Сообщений: 23 Зарегистрирован: 30.10.2009	Re: сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 Ответ #7 - 22.03.2011 :: 19:25:10	Функции поста	Печать
	И фото автоматики.

	IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 Ответ #8 - 22.03.2011 :: 20:18:22	Функции поста	Печать
	Схема "Острова". Д.б. легенда. Холодильщик, умеющий читать схемы есть в наличии? Схема проста, как первый трактор.

	В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 Ответ #9 - 22.03.2011 :: 20:59:36	Функции поста	Печать

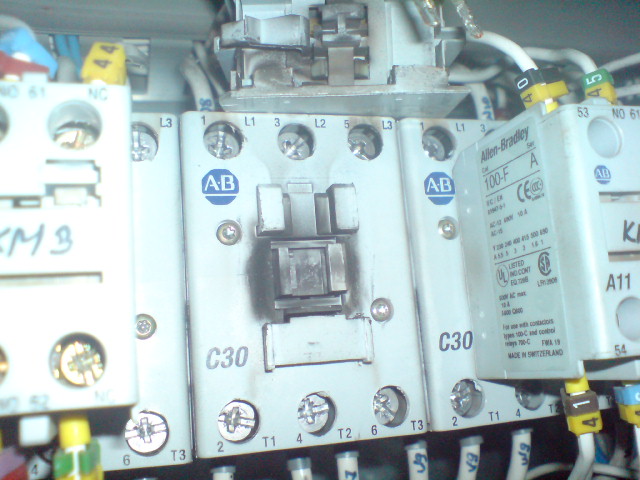

	iscander писал(а) 22.03.2011 :: 20:18:22: Схема "Острова". Д.б. легенда. Холодильщик, умеющий читать схемы есть в наличии? Схема проста, как первый трактор. причём надёжна как ДТ-75)) за исключением редкого отпадания зацепа допконтактов на контакторе альен-бредли..)) типа того.
	« Последняя редакция: 22.03.2011 :: 21:05:28 - muravei77 »
	ICQ IP записан

Vladice Холодильщик Отсутствует Сообщений: 23 Зарегистрирован: 30.10.2009	Re: сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 Ответ #10 - 22.03.2011 :: 21:41:39	Функции поста	Печать
	Да, в точку, Остров. Цитата: Холодильщик, умеющий читать схемы - ближайший в 150км.Да я и сам хочу таким стать Ладно тогда, что не понятно: 1)КТ1 контакты А1-А2 просто питание таймера? 2)ST1 - термостат температуры масла в картере? 3)Q1 контакты 21-22 при включении размыкаются? 4)INT69 при подаче питания через термостат и Q1 контакты 11-12 размыкаются 11-14 замыкаются? 5)И вот в конце схемы не пойму с реле давления SP2 L(фаза) идет через переключатель SA1, и контакты реле времени KT1 15-16 через лампочку на контактор К1 тем самым сразу включая его.Хотя как я понимаю должна быть при первом запуске 3-6 мин задержка.Че то запутался я в правой стороне.


	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 Ответ #11 - 23.03.2011 :: 04:31:08	Функции поста	Печать
	Vladice писал(а) 22.03.2011 :: 19:24:00: схемку прилагаю. Если можно, последовательно опишите работу данной схемы. В общих чертах разобрался, но возникли некоторые вопросики.Дабы их не плодить лучше один раз прочитать, как это правильно должно работать. Vladice писал(а) 22.03.2011 :: 21:41:39: ближайший в 150км.Да я и сам хочу таким стать Посмотри тему. http://holod-konsultant.ru/cgi-bin/yabb/YaBB.pl?num=1270782035 Цитата: 1)КТ1 контакты А1-А2 просто питание таймера? Питание подается при выключении компрессора ч/з К1 (61/62), следующее включение произойдет не ранее установленного время задержки. Цитата: 2)ST1 - термостат температуры масла в картере? Да. Применяется если компрессор установлен на улице, часть "зимних опций". Цитата: 3)Q1 контакты 21-22 при включении размыкаются? Да. Цитата: 4)INT69 при подаче питания через термостат и Q1 контакты 11-12 размыкаются 11-14 замыкаются? Да, если температура юбмоток в норме. Цитата: 5)И вот в конце схемы не пойму с реле давления SP2 L(фаза) идет через переключатель SA1, и контакты реле времени KT1 15-16 через лампочку на контактор К1 тем самым сразу включая его.Хотя как я понимаю должна быть при первом запуске 3-6 мин задержка. Че то запутался я в правой стороне. Контактор К1 не включится ч/з лампочку, это лампочка загорится ч/з катушку контактора.

	Печатаю одним пальцем
	Skype/VoIP IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 Ответ #12 - 23.03.2011 :: 04:39:40	Функции поста	Печать
	Vladice писал(а) 22.03.2011 :: 19:24:00: Компрессор, как оказывается,мотают второй раз. За какой период? Проверь уставку отключения компрессора на реле низкого давления КР1 (SP1 по схеме). Уставка ниже 0бар могла привести к пробою обмоток или длительной работы компрессора без охлаждения при закрытом соленоиде.

	Печатаю одним пальцем
	Skype/VoIP IP записан

Vladice Холодильщик Отсутствует Сообщений: 23 Зарегистрирован: 30.10.2009	Re: сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 Ответ #13 - 23.03.2011 :: 04:48:16	Функции поста	Печать
	Да, компрессор стоит на улице, отработал после перемотки один сезон.


	IP записан

Vladice Холодильщик Отсутствует Сообщений: 23 Зарегистрирован: 30.10.2009	Re: сопротивление обмоток двигателя компрессора Bitzer 4EC-4.2 Ответ #14 - 23.03.2011 :: 20:59:23	Функции поста	Печать
	Есть ли какие-нибудь еще нюансы, на которые стоит обратить внимание, при заправке например?


	IP записан
