Длина капиллярной трубки с диаметром 0,8 мм (число прочтений - 53972 )

Алексей Сергеевич Холодильщик Отсутствует Сообщений: 33 Местоположение: Минск Зарегистрирован: 27.04.2010 Пол:	Длина капиллярной трубки с диаметром 0,8 мм 30.11.2011 :: 12:37:16	Функции поста	Печать
	Здравствуйте,помогите пожалуйста подобрать длину капилярки с диаметром 0,8 мм к ККБaspera une 6210gk,R404a В каталогах к такому компрессору написана трубка 1,2 мм -длиной 2,35 м,а если есть 0,8 мм -1,6 метра пойдёт?


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #1 - 30.11.2011 :: 13:18:22	Функции поста	Печать
	Формула перерасчета длинны (по данным LUnite Hermetique): L1= L2 (D1/D2)^4,5 (значение в скобках в степени 4,5)
	« Последняя редакция: 01.12.2011 :: 03:52:12 - БОБР »

	IP записан

Алексей Сергеевич Холодильщик Отсутствует Сообщений: 33 Местоположение: Минск Зарегистрирован: 27.04.2010 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #2 - 30.11.2011 :: 13:57:08	Функции поста	Печать
	Судя по формуле перевода 400 мм хватит!!!(или я считать уже разучился?) А из таблиц из книжки http://holod-konsultant.ru/cgi-bin/yabb/YaBB.pl?num=1184224688/30 Вроде как от 1,6-2 метров хватить должно!компрессор около 570 Вт.как быть???


	IP записан

Онсий Член клуба Холодильщик Отсутствует Трям! Сообщений: 2366 Местоположение: Пермь Зарегистрирован: 04.11.2009 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #3 - 30.11.2011 :: 13:58:32	Функции поста	Печать
	L1= L2 (D1/D2)^4,5 Так? А степень 4.5 это как??? Число умноженое само на себя 4 раза и еще чуть-чуть? И какая из L, D новый и старый диаметры, длины?
	« Последняя редакция: 30.11.2011 :: 14:00:49 - Онсий »
	Очистка трасс кондиционеров и чиллеров. Хотели узнать, но стеснялись спросить?
	www Skype/VoIP ICQ IP записан

Алексей Сергеевич Холодильщик Отсутствует Сообщений: 33 Местоположение: Минск Зарегистрирован: 27.04.2010 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #4 - 30.11.2011 :: 14:12:42	Функции поста	Печать
	D1 новый диаметр,D2 и L2-старые.L1 -длина с новым диаметром.


	IP записан

Алексей Сергеевич Холодильщик Отсутствует Сообщений: 33 Местоположение: Минск Зарегистрирован: 27.04.2010 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #5 - 30.11.2011 :: 14:20:21	Функции поста	Печать
	Один вопрос,что степень 4,5 обозначает?(в литературе встречается ещё и 4,7 степень)


	IP записан

nаrkom Член клуба Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 368 Местоположение: масква Зарегистрирован: 10.02.2007 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #6 - 30.11.2011 :: 16:26:15	Функции поста	Печать
	(D1/D2)^4,5 = ______ (D1/D2)⁴*V(D1/D2)


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #7 - 30.11.2011 :: 19:28:42	Функции поста	Печать
	Степень с дробным (рациональным) показателем Алексей Сергеевич писал(а) 30.11.2011 :: 14:20:21: Один вопрос,что степень 4,5 обозначает?(в литературе встречается ещё и 4,7 степень) Тыкать сюда мышкой: Степень с дробным (рациональным) показателем Или воспользоваться Онлайн инженерным калькулятором: http://live.mephist.ru/show/calc/
	« Последняя редакция: 30.11.2011 :: 19:35:18 - mаks77 »

	IP записан

Алексей Сергеевич Холодильщик Отсутствует Сообщений: 33 Местоположение: Минск Зарегистрирован: 27.04.2010 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #8 - 01.12.2011 :: 06:14:46	Функции поста	Печать
	Maks77,считать я умею,спасибо за старания!Вы вопрос внимательнее читайте!!!
	« Последняя редакция: 01.12.2011 :: 06:15:17 - Алексей Сергеевич »

	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #9 - 01.12.2011 :: 12:04:40	Функции поста	Печать
	Алексей Сергеевич писал(а) 01.12.2011 :: 06:14:46: Maks77,считать я умею,спасибо за старания!Вы вопрос внимательнее читайте!!! Алексей Сергеевич, вопрос внимательно еще раз прочитал: Алексей Сергеевич писал(а) 30.11.2011 :: 14:20:21: Один вопрос,что степень 4,5 обозначает?(в литературе встречается ещё и 4,7 степень) Степень ничего не обозначает, это математическое действие. Или сформулируйте свой вопрос иначе
	« Последняя редакция: 01.12.2011 :: 12:06:01 - mаks77 »

	IP записан

holod Холодильщик --- Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 342 Местоположение: Ижевск Зарегистрирован: 10.02.2007 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #10 - 01.12.2011 :: 13:35:18	Функции поста	Печать
	вот алгебра.... смотри....

	12344321.xls ( 19 KB \| 9 Загрузки )
	Skype/VoIP ICQ IP записан

Алексей Сергеевич Холодильщик Отсутствует Сообщений: 33 Местоположение: Минск Зарегистрирован: 27.04.2010 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #11 - 01.12.2011 :: 15:37:57	Функции поста	Печать
	Спасибо за разжевывание!не стоило конечно,и сам давно посчитал,но всё равно как-то не веритсяСпасибо


	IP записан

holod Холодильщик --- Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 342 Местоположение: Ижевск Зарегистрирован: 10.02.2007 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #12 - 01.12.2011 :: 16:19:18	Функции поста	Печать
	подобные считалки всегда полезны если есть....тепреь уменя есть....и у всех....может кому пригодится....


	Skype/VoIP ICQ IP записан

ColdSir Член клуба Холодильщик --- Отсутствует Сообщений: 823 Местоположение: Siberia Зарегистрирован: 09.09.2010 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #13 - 02.12.2011 :: 03:34:39	Функции поста	Печать
	holod писал(а) 01.12.2011 :: 16:19:18: тепреь уменя есть....и у всех....может кому пригодится.... Большая Благодарность, сохранил .))

	Сильный действует руками, мудрый – умом, а хитрый – кем‑то еще.
	Skype/VoIP IP записан

oleg12345 Очень активный пользователь Отсутствует Сообщений: 116 Зарегистрирован: 06.09.2008	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #14 - 22.01.2012 :: 03:05:40	Функции поста	Печать
	Конструкторы ларей Dankar Тоже вычислили длину капиллярки по вашей таблице. А в магах не работает она.Приходится идти и смотреть у немцев, итаьянцев и у китайцев. А наших полупридурков к бабушам -рыть картошку.


	IP записан

holod Холодильщик --- Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 342 Местоположение: Ижевск Зарегистрирован: 10.02.2007 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #15 - 23.01.2012 :: 09:04:28	Функции поста	Печать
	[highlight]Конструкторы ларей Dankar Тоже вычислили длину капиллярки по вашей таблице. А в магах не работает она.Приходится идти и смотреть у немцев, итаьянцев и у китайцев. А наших полупридурков к бабушам -рыть картошку.[/ Эт, простите, что??? уважемый Олег12345???


	Skype/VoIP ICQ IP записан

Frigotech Холодильщик --- Отсутствует Сообщений: 3803 Местоположение: Краснодар Зарегистрирован: 19.09.2011	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #16 - 23.01.2012 :: 10:16:00	Функции поста	Печать
	Алексей Сергеевич писал(а) 30.11.2011 :: 12:37:16: Здравствуйте,помогите пожалуйста подобрать длину капилярки с диаметром 0,8 мм к ККБaspera une 6210gk,R404a В каталогах к такому компрессору написана трубка 1,2 мм -длиной 2,35 м,а если есть 0,8 мм -1,6 метра пойдёт?


	Skype/VoIP IP записан

Frigotech Холодильщик --- Отсутствует Сообщений: 3803 Местоположение: Краснодар Зарегистрирован: 19.09.2011	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #17 - 23.01.2012 :: 10:19:27	Функции поста	Печать
	Алексей Сергеевич писал(а) 30.11.2011 :: 12:37:16: Здравствуйте,помогите пожалуйста подобрать длину капилярки с диаметром 0,8 мм к ККБaspera une 6210gk,R404a В каталогах к такому компрессору написана трубка 1,2 мм -длиной 2,35 м,а если есть 0,8 мм -1,6 метра пойдёт? Если трубка 1.1998 мм то длина на этот агрегат 2.139мм Если трубка 0.7949 мм то длина ее на этот агрегат 0.124мм


	Skype/VoIP IP записан

Frigotech Холодильщик --- Отсутствует Сообщений: 3803 Местоположение: Краснодар Зарегистрирован: 19.09.2011	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #18 - 23.01.2012 :: 10:37:29	Функции поста	Печать
	Если трубка 0.8071 mm то длина будет 0.138 мм Нужны более точные данные по перегреве и переохлаждению. Расчет вел из производительности 607ватт при -15 с перегрев 7.5 переохлаждение 3


	Skype/VoIP IP записан

alexandr 4 Член клуба Холодильщик Отсутствует ремонт бытовой холодильной техники Сообщений: 2654 Местоположение: краснод.кр Зарегистрирован: 17.03.2004 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #19 - 13.02.2012 :: 21:29:15	Функции поста	Печать
	holod писал(а) 23.01.2012 :: 09:04:28: [highlight]oleg12345 писал(а) 22.01.2012 :: 03:05:40: Конструкторы ларей Dankar Тоже вычислили длину капиллярки по вашей таблице. А в магах не работает она.Приходится идти и смотреть у немцев, итаьянцев и у китайцев. А наших полупридурков к бабушам -рыть картошку. Эт, простите, что??? уважемый Олег12345??? Чего-то знакомые обороты речи... Двойник?


	IP записан

хол Малоактивный пользователь Отсутствует Сообщений: 5 Зарегистрирован: 10.03.2012	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #20 - 10.03.2012 :: 19:39:05	Функции поста	Печать
	я пользуюсь этой прогой и еще есть.

	DanCap.rar ( 4362 KB \| 25 Загрузки )
	IP записан

Fse sam Малоактивный пользователь Отсутствует Сообщений: 9 Местоположение: Kerjvjhmt Зарегистрирован: 19.09.2013	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #21 - 19.09.2013 :: 12:39:30	Функции поста	Печать

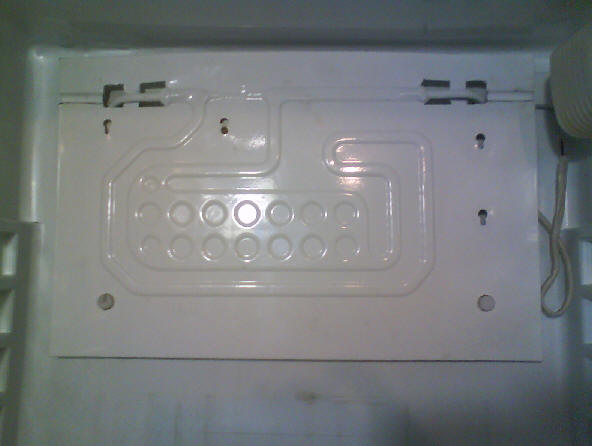

	Камрады, нужна творческая помощ. Пришлось, поменять испаритель в атланте 162. Испаритель (нового типа, грят других терь не выпускают) больше габаритом, но это фиг бы с ним. Но у него и мало того что трубки длиннее, так еще болтается запас капилярки больше 2х метров. Получается старый 335см алюма(нагнетание, всас, испаритель) и 10+50см капилярки торчит за габарит. Ну дет всего метра 4. А на новом, тока в алюме 380см и 15+200см катушка на всасе. Алюм кой как уложил зигзагом. Всё впаял, фильтр поменял. А вот с капиляркой засада , как правильно поступить? Оставить как есть ? Обрезать до 4метров... даже не получится, до фильтра не дотянуть.))) Сделать 4.5 м ? Нафига она вообще 6 метровая? Да, старая капилярка Ф 0.7 новая 0.8... может сдесь собака "порылась", как правильно посчитать. Компресор С-КО-160 на R134А Уж помогайте. Вынужденно пришлось лезть в ваш бизнес. Сам нифига не холодильщик, просто надо помочь. Руки есть, оборудование кой какое, знаний нет... хотя даже интересно оказалось приобщится. О, подтырил калькулячку на пред идущей странице. Пересчитал, показывает 6.8 ...так, что получается, не умничать, впаивать как есть? Типа не та страна, чтоб лишнего просто так насыпали.


	IP записан

alexandr 4 Член клуба Холодильщик Отсутствует ремонт бытовой холодильной техники Сообщений: 2654 Местоположение: краснод.кр Зарегистрирован: 17.03.2004 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #22 - 21.09.2013 :: 22:57:41	Функции поста	Печать
	Frigotech писал(а) 23.01.2012 :: 10:19:27: Если трубка 1.1998 мм то длина на этот агрегат 2.139мм Если трубка 0.7949 мм то длина ее на этот агрегат 0.124мм Длина в миллиметрах? надо бы исправить! Fse sam писал(а) 19.09.2013 :: 12:39:30: Да, старая капилярка Ф 0.7 новая 0.8... может сдесь собака "порылась", как правильно посчитать. Компресор С-КО-160 на R134А... С октября 2005-го Атлант выпускает только модели на 600-м фреоне, вероятно и запчасти только под него, а там свои диаметр и длина.
	« Последняя редакция: 21.09.2013 :: 23:10:01 - alexandr 4 »

	IP записан

Fse sam Малоактивный пользователь Отсутствует Сообщений: 9 Местоположение: Kerjvjhmt Зарегистрирован: 19.09.2013	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #23 - 22.09.2013 :: 14:27:59	Функции поста	Печать
	Наружная плачка под 600 газ Чет как то не вяжется. Думаю, таки испарители ремонтные, на старые модели. Было три варианта. С одной капиляркой, без капилярки и с двумя капилярками( Эт девченки менеджеры так их обзывают)не стал их переубеждать, что капилярка одна, просто проходит насквозь. Попробую уточнить , но походу они не вменяемые. При пересчете со старой получается вот такая картина Запаял как есть. Проверить было не чем, залил пропана... проверил на огонь стыки. Всё гуд.( не включал) Через шланг сдул на улицу газ... отвакуумировал... Ну и оставил. До следующих выходных. Собственно есть два вопроса. Имеет ли смысл залить 406 ? И второй, дилетанский На старой плачке, термопара крепилась внизу по середине... на новой, справа, в верхнем углу... Принципиально ли это и не пойму "кончик" в верх или вниз ? А то он прям в всас упирается

	IP записан

alexandr 4 Член клуба Холодильщик Отсутствует ремонт бытовой холодильной техники Сообщений: 2654 Местоположение: краснод.кр Зарегистрирован: 17.03.2004 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #24 - 26.09.2013 :: 21:53:58	Функции поста	Печать
	Fse sam писал(а) 22.09.2013 :: 14:27:59: ... Проверить было не чем, залил пропана... проверил на огонь стыки. Всё гуд.( не включал) Оччень неправильные технологии - проверяют не особым газом, а давлением, и давление "грязного" пропана относительно невелико для нормальной проверки. Fse sam писал(а) 22.09.2013 :: 14:27:59: Через шланг сдул на улицу газ... отвакуумировал... Ну и оставил. До следующих выходных. Тоже не ахти - лучше в системе иметь избыточное давление, чем разрежение. Но по описанию заметно, что хрен редьки не слаще. Fse sam писал(а) 22.09.2013 :: 14:27:59: . Имеет ли смысл залить 406 ? Да у вас даже для проверки ничего нет, не вижу разницы - все равно переделка глобальная, и ее штатными процедурами теперь не сделать. Fse sam писал(а) 22.09.2013 :: 14:27:59: и не пойму "кончик" в верх или вниз ? А то он прям в всас упирается Ну и пусть упирается! Ну если строго по науке, то кончиком вниз...


	IP записан

Fse sam Малоактивный пользователь Отсутствует Сообщений: 9 Местоположение: Kerjvjhmt Зарегистрирован: 19.09.2013	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #25 - 27.09.2013 :: 10:43:27	Функции поста	Печать
	О, спасибо за конструктивную критику... К проверить действительно не подготовился. 'Пациэнт' далековато от цивилизации. Не кислородом же надувать.) Воздухом знал, что не гут. С азотом чет лениво мне морочится. Но эта проверка так, на вдруг...Там всего то, 5 паек, все на виду, трубочки тфу... я такие зажигалкой, с будуна, бы запаял.)) Оборудовал 1л балончик для хладо газа, а то и весы мелкие, и 'бидон' чужой гулять не камильфо. За 406 спросил больше в другом контексте, чувствую светит еще перезаправка его собрата 130ого... предпологаю, что там частичный засор капилярки. На 1це, 30мин работает 10 курит. Но это для другой темы, изначально меня ввела в ступор длинна капилярки на новом испарителе.


	IP записан

Fse sam Малоактивный пользователь Отсутствует Сообщений: 9 Местоположение: Kerjvjhmt Зарегистрирован: 19.09.2013	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #26 - 06.10.2013 :: 21:13:47	Функции поста	Печать
	Ну, могу и отчитатся... Капилярка правильная, залил по бирке 135гр. R134... хладос без проблем запустился и вышел на режим. Плачка обмерзает равномерно. Включается выключается, усё как настоящий.)))


	IP записан

alexandr 4 Член клуба Холодильщик Отсутствует ремонт бытовой холодильной техники Сообщений: 2654 Местоположение: краснод.кр Зарегистрирован: 17.03.2004 Пол:	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #27 - 20.11.2013 :: 16:12:16	Функции поста	Печать
	Fse sam писал(а) 27.09.2013 :: 10:43:27: ... За 406 спросил больше в другом контексте, чувствую светит еще перезаправка его собрата 130ого... предпологаю, что там частичный засор капилярки. На 1це, 30мин работает 10 курит. ... Если действительно засорение, то останавливаться будет только на оттайку)))) И то, до поры до времени. Больше похоже на пайки.


	IP записан

kicha Новичок Отсутствует Сообщений: 1 Местоположение: одесса Зарегистрирован: 06.11.2015	Re: Длина капиллярной трубки с диаметром 0,8 мм Ответ #28 - 23.05.2016 :: 19:50:30	Функции поста	Печать
	холодильник атлант хм 4008 на 600а компрессор 110вт какой длины и диаметра капилляр ????
	« Последняя редакция: 23.05.2016 :: 19:52:35 - kicha »

	IP записан
