Установка баллона ТРВ и регенеративный теплообменник (РТО) (число прочтений - 45324 )

kernxD Холодильщик Отсутствует Сообщений: 3 Местоположение: vin Зарегистрирован: 19.03.2013 Пол:	Установка баллона ТРВ и регенеративный теплообменник (РТО) 27.03.2013 :: 18:28:11	Функции поста	Печать
	Доброго времени суток! Несколько раз встречал в литературе рекомендацию не ставить баллон ТРВ после регенеративного ТО (переохладитель жидкости-перегреватель пара). Почему так и чем чревата установка баллона после РТО? Спасибо
	« Последняя редакция: 29.10.2013 :: 09:15:26 - Геннадий »

	IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Баллон ТРВ и РТО Ответ #1 - 27.03.2013 :: 18:34:16	Функции поста	Печать
	kernxD писал(а) 27.03.2013 :: 18:28:11: чем чревата Будет некорректно работать..

	делай что нужно и будь что будет.....
	ICQ IP записан

Viktоr Член клуба Холодильщик --- Отсутствует инженер-механик Сообщений: 5192 Зарегистрирован: 03.08.2010 Пол:	Re: Баллон ТРВ и РТО Ответ #2 - 27.03.2013 :: 19:33:18	Функции поста	Печать
	muravei77 писал(а) 27.03.2013 :: 18:34:16: Будет некорректно работать.. Интересно было бы знать, в чем некорректность проявляется. По идее термобаллон ТРВ "отсекает" границу, где заканчивается испаритель и начинается всасывающая магистраль. Это тот же был бы эффект, если бы жидкостную магистраль определенной длинны уложить в области испарителя! В данном случае я имею ввиду, что РТО становится составной заключительной частью испарителя. Поэтому некорректность работы под вопросом. Единственное, что может смущать в этой ситуации, что ТРВ фактически клапанирует падачу хладагента в испаритель. В этом случае РТО, как часть испарителя, получает переменный тепловой поток от жидкого хладагента. Перегрев хладагента при клапанировании ТРВ так же "скачет", что приводит в свою очередь опять же к открытию или закрытию ТРВ. То есть, в этом смысле и может заключаться некорректность работы ТРВ.
	« Последняя редакция: 27.03.2013 :: 19:49:21 - Viktоr »

	Skype/VoIP IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Баллон ТРВ и РТО Ответ #3 - 27.03.2013 :: 19:41:51	Функции поста	Печать

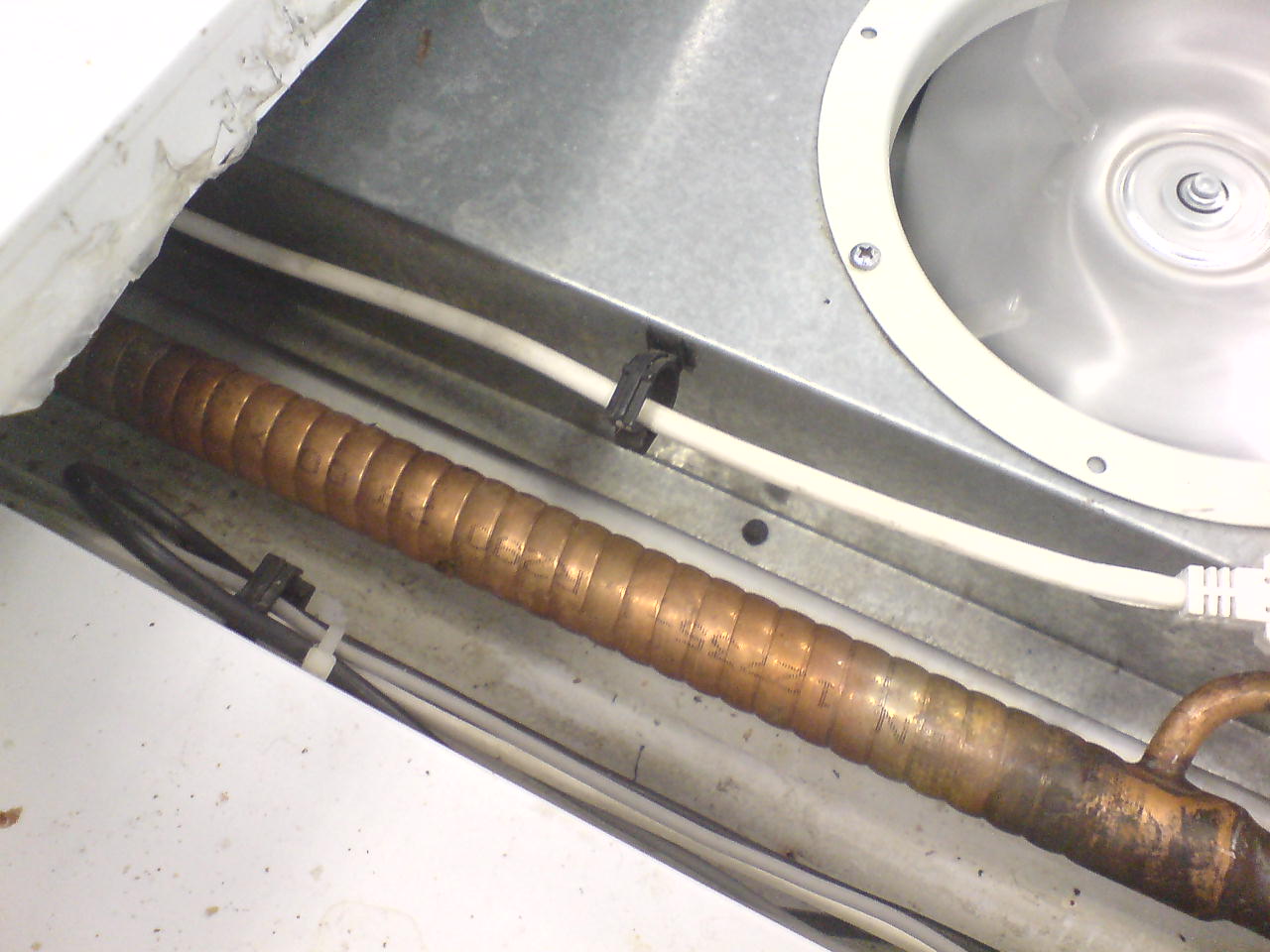

	Viktоr писал(а) 27.03.2013 :: 19:33:18: Поэтому некорректность работы под вопросом. Честно, мне не охота в "дебри" залезать.. Вот на фото РТО в бонете думаешь как стоит термобаллон? "до" или "после"?

	ICQ IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Баллон ТРВ и РТО Ответ #4 - 27.03.2013 :: 19:47:17	Функции поста	Печать

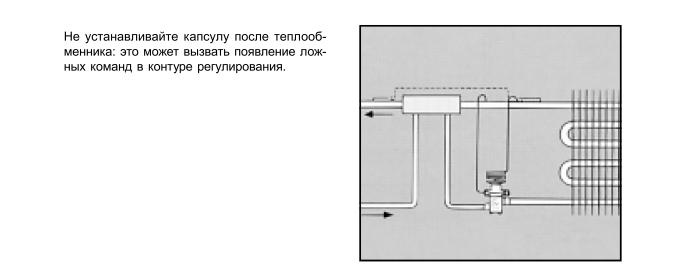

	"шоб не было п...жу делай всё по чертежу" (житейская мудрость)

	ICQ IP записан

Viktоr Член клуба Холодильщик --- Отсутствует инженер-механик Сообщений: 5192 Зарегистрирован: 03.08.2010 Пол:	Re: Баллон ТРВ и РТО Ответ #5 - 27.03.2013 :: 20:03:50	Функции поста	Печать
	muravei77 писал(а) 27.03.2013 :: 19:47:17: "шоб не было п...жу делай всё по чертежу" Это самый верный вариант, потому что все требует проверок. ТС в принципе затронул интересную тему. Прояснив в ней все за и против, меньше будет тяжких ошибок, когда решишь сделать по своему "дивному" разумению. С РТО сталкивался, но все они были удалены от места установки ТРВ, что бы для "души" поэкспериментировать. С другой стороны РТО дает возможность настраивать перегрев со значением, ближе к 0⁰С, так как заведомо исключает (конечно же в разумных пределах) прохождение остатков жидкого хладагента во всасывающую магистраль. Так что не стоит по видимому пытаться больше ловить хладопроизводительности в РТО, устанавливая термобаллон после него.


	Skype/VoIP IP записан

genn Член клуба Холодильщик Отсутствует Сообщений: 1375 Местоположение: Беларусь Зарегистрирован: 17.04.2011 Пол:	Re: Баллон ТРВ и РТО Ответ #6 - 27.03.2013 :: 22:37:59	Функции поста	Печать
	Viktоr писал(а) 27.03.2013 :: 20:03:50: заведомо исключает (конечно же в разумных пределах) прохождение остатков жидкого хладагента во всасывающую магистраль. Так что не стоит по видимому пытаться больше ловить +100. Это основная задача РТО и ОЖ при не штатных ситуациях, будь то отказ вентилятора ВОП или пустой молокоохладитель
	« Последняя редакция: 27.03.2013 :: 22:45:21 - genn »
	камнями не кидать, мордой лица об стол не стучать
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: Баллон ТРВ и РТО Ответ #7 - 28.03.2013 :: 06:25:08	Функции поста	Печать
	ИМХО, если установить термобаллон после РТО, то в РТО просто теряется всякий смысл.


	IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: Баллон ТРВ и РТО Ответ #8 - 28.03.2013 :: 06:52:11	Функции поста	Печать
	Olgerd писал(а) 28.03.2013 :: 06:25:08: ИМХО, если установить термобаллон после РТО, то в РТО просто теряется всякий смысл. Не всякий: остаётся смысл перегрева на всас (таки да) и переохлаждения перед дросселированием. Но. Пульсации по всас и по нагнетаниию задолбают и ушатают.

	В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: Баллон ТРВ и РТО Ответ #9 - 28.03.2013 :: 07:17:33	Функции поста	Печать
	iscander писал(а) 28.03.2013 :: 06:52:11: Не всякий: остаётся смысл перегрева на всас (таки да) и переохлаждения перед дросселированием. Но. Пульсации по всас и по нагнетаниию задолбают и ушатают. Дак какой же дополнительный перегрев, если у нас баллон после РТО? ТРВ этот дополнительный перегрев быстро компенсирует. Ну а от переохлаждения в данной ситуации только один плюс - увеличение производительности ТРВ, но тогда встает вопрос, зачем оно нужно, если это увеличение будет расходоваться самим РТО? )))
	« Последняя редакция: 28.03.2013 :: 09:01:33 - Olgerd »

	IP записан

Valek Член клуба Холодильщик Отсутствует Сообщений: 1145 Местоположение: г.Воронеж Зарегистрирован: 11.07.2008 Пол:	Re: Баллон ТРВ и РТО Ответ #10 - 28.03.2013 :: 09:27:17	Функции поста	Печать
	kernxD писал(а) 27.03.2013 :: 18:28:11: Почему так и чем чревата установка баллона после РТО? ТРВ-регулирует степень заполнения испаритепя фреоном,установив термобалончик за РТО ты ,вкючаешь его в часть испарителя.Отсюда и некорректная работа ТРВ,испарителя....Танцы с бубнем обеспечены,если не хуже...

	Если ты сделал всё правельно,но думаешь об этом-значит это скоро вылезет.
	Skype/VoIP IP записан

iscander Ангел-хранитель холодильщиков Отсутствует Губернский секретарь Сообщений: 3426 Местоположение: г. Ижевск Зарегистрирован: 08.11.2009 Пол:	Re: Баллон ТРВ и РТО Ответ #11 - 28.03.2013 :: 09:56:46	Функции поста	Печать
	Olgerd писал(а) 28.03.2013 :: 07:17:33: ТРВ этот дополнительный перегрев быстро компенсирует. И пошли пульсации.Olgerd писал(а) 28.03.2013 :: 07:17:33: зачем оно нужно, если это увеличение будет расходоваться самим РТО? ))) В любом случае есть и будет есть теплообмен, но на общую холодопроизводительность установки влияние положительное. А общем резюме такое - нельзя устаналивать термобаллон после РТО. Если Виктору так интересно, то можно смонтировать как учебное пособие: "Так делать нельзя".

	В действительности всё иначе, чем на самом деле.
	Skype/VoIP IP записан

ColdSir Член клуба Холодильщик --- Отсутствует Сообщений: 823 Местоположение: Siberia Зарегистрирован: 09.09.2010 Пол:	Re: Баллон ТРВ и РТО Ответ #12 - 28.03.2013 :: 10:04:01	Функции поста	Печать
	Я считаю при установке термобаллона после РТО, ТРВ будет регулировать не перегрев на испарителе а перегрев на РТО, то есть будет зависеть не от температуры охлаждаемой среды, а от температуры подаваемой жидкости перед ТРВ

	Сильный действует руками, мудрый – умом, а хитрый – кем‑то еще.
	Skype/VoIP IP записан

Viktоr Член клуба Холодильщик --- Отсутствует инженер-механик Сообщений: 5192 Зарегистрирован: 03.08.2010 Пол:	Re: Баллон ТРВ и РТО Ответ #13 - 28.03.2013 :: 10:52:43	Функции поста	Печать
	iscander писал(а) 28.03.2013 :: 09:56:46: Если Виктору так интересно iscander, интересно в том смысле, что на сколько способен ТРВ отрабатывать по сути часто меняющуюся хладопроизводительность РТО и, следовательно, значительные пульсации температуры баллончика. В то же время я приверженец консервативного указания по установке ТРВ до РТО. Теоретически можно предположить, что ТРВ моглобы работать и при перегреве, близком к 0. Так вот, устанавливая меньший перегрев мы фактически планируем периодически (ТРВ при работе пульсирует) выброс части жидкого хладагента в РТО. Вот за счет этого и есть смысл РТО выполнять дополнительную функцию по переохлаждению "жидкаря".


	Skype/VoIP IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: Баллон ТРВ и РТО Ответ #14 - 28.03.2013 :: 10:57:00	Функции поста	Печать
	iscander писал(а) 28.03.2013 :: 09:56:46: но на общую холодопроизводительность установки влияние положительное Я все-таки буду настаивать на том, что если баллон будет устанавливаться после РТО, то никакого увеличения общей холодопроизводительности установки не произойдет))) Поскольку если за счет переохлаждения вы увеличите холодопроизводительность ТРВ к примеру на 5 кВт, то потом эти же 5 кВт и потратите в РТО для того чтобы добиться этого переохлаждения. ))) Можете проверить.
	« Последняя редакция: 28.03.2013 :: 11:10:27 - Olgerd »

	IP записан
