Обвязка насоса ледяной воды (число прочтений - 11787 )

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Обвязка насоса ледяной воды 01.08.2013 :: 20:31:10	Функции поста	Печать
	Добрый вечер. Имеется насос на лёд-воду, перед насосом фильтр-грязевик, после насоса обратный клапан. Все соединения через фланцы. По идее, фланец обратного клапана не желательно сразу крепить к фланцу насоса, надо сделать крепление через ответные фланцы и кусок трубы...вроде бы понятно, что это предотвратит срыв насоса при заклинившем обратном клапане, но не знаю длину трубы с ответными фланцами. Не совсем понятно можно ли крепить грязевик сразу к фланцу насоса? В общем, поделитесь знаниями, направьте на источники литературы или нормативных документов. С уважением, Aik.
	« Последняя редакция: 02.08.2013 :: 11:21:43 - Геннадий »
	Кое-где придется подумать...
	Skype/VoIP IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: Обвязка насоса Ответ #1 - 01.08.2013 :: 20:39:59	Функции поста	Печать
	Укажи марку насоса, производительность, напор и др.

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: Обвязка насоса Ответ #2 - 01.08.2013 :: 20:44:51	Функции поста	Печать
	Вот попроще, но работает нормально

	Skype/VoIP ICQ IP записан

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: Обвязка насоса Ответ #3 - 01.08.2013 :: 20:46:46	Функции поста	Печать
	Grundfos TP (точную марку завтра гляну) G=22 м3/ч, h=14.5 м

	Кое-где придется подумать...
	Skype/VoIP IP записан

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: Обвязка насоса Ответ #4 - 01.08.2013 :: 20:50:41	Функции поста	Печать
	Геннадий писал(а) 01.08.2013 :: 20:44:51: Вот попроще, но работает нормально Да видел все это, только толком не нашел технически грамотного ответа зачем нужны ответные фланцы и кусок трубы. В паспорте на насос написано что следует до и после насоса устанавливать компенсаторы. В размерах ограничен, поэтому и встала такая проблема... отборных устройств в эти компенсаторы врезать не буду.

	Кое-где придется подумать...
	Skype/VoIP IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: Обвязка насоса Ответ #5 - 01.08.2013 :: 20:51:32	Функции поста	Печать
	Мелочь, те что на фото Q=50 м³\час, H=44 м Удачи!

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

genn Член клуба Холодильщик Отсутствует Сообщений: 1375 Местоположение: Беларусь Зарегистрирован: 17.04.2011 Пол:	Re: Обвязка насоса Ответ #6 - 01.08.2013 :: 21:05:36	Функции поста	Печать
	Геннадий писал(а) 01.08.2013 :: 20:51:32: Мелочь, те что на фото Q=50 м3\час, H=44 м Ой ой А 75/55 (извиняюсь 110/55 это ЭД 75кВт)то же ниче?Aik писал(а) 01.08.2013 :: 20:50:41: зачем нужны ответные фланцы при ремонте и обслуживании иногда удобнее снять вставку и разобрать насос не демонтируя его.
	« Последняя редакция: 01.08.2013 :: 21:09:37 - genn »
	камнями не кидать, мордой лица об стол не стучать
	Skype/VoIP IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Обвязка насоса Ответ #7 - 01.08.2013 :: 21:32:40	Функции поста	Печать
	Aik писал(а) 01.08.2013 :: 20:31:10: По идее, фланец обратного клапана не желательно сразу крепить к фланцу насоса, надо сделать крепление через ответные фланцы и кусок трубы...вроде бы понятно, что это предотвратит срыв насоса при заклинившем обратном клапане Ну насчет срыва не знаю, а вот то, что этот клапан будет излишним сопротивлением, это точно. Во вторых скорость через этот клапан будет огромная и его быстро сожрет кавитация это еще точнее. Ведь обычно, всегда после насоса идет увеличение диаметра для соблюдения приемлемых скоростей не выше 1.5-2.5м/с, а затем уже вешается арматура, включая компенсаторы и клапаны с затворами. У обратного клапана и патрубка насоса, одинакового Ду, очень большая разница в площади проходного сечении. Поэтому Ду арматуры на нагнетании на 1-2 размера выше , чем Ду нагнетающего фланца насоса Aik писал(а) 01.08.2013 :: 20:31:10: Не совсем понятно можно ли крепить грязевик сразу к фланцу насоса? А почему бы нет? Только опять незадача, даже при чистой сетке слишком большое сопротивление будет. При правильном подборе грязевики, обычно, получаются на один размер Ду выше, чем фланец насоса. А как его прикрепишь без вставки, если Ду разные? Зажимать всасывание насосу, еще хуже чем нагнетание, т.к кавитация уже будет съедать крыльчатку.
	« Последняя редакция: 01.08.2013 :: 22:44:00 - reff »

	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Обвязка насоса Ответ #8 - 02.08.2013 :: 05:29:53	Функции поста	Печать
	Ду патрубков насоса не всегда совпадает с требуемыми (по скорости) диаметрами трубопроводов, в этом случае необходимы конические или эллиптические переходы. Вся водопроводная арматура устанавливается на расчетные диаметры. Хорошо видно на фото Геннадия: Фото из собственного архива.

	KriogenGaz.jpg ( 279 KB \| 7 Загрузки ) Kamyshlov1.jpg ( 320 KB \| 6 Загрузки ) Kamyshlov2.jpg ( 306 KB \| 7 Загрузки ) Печатаю одним пальцем
	Skype/VoIP IP записан

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: Обвязка насоса Ответ #9 - 02.08.2013 :: 06:32:43	Функции поста	Печать
	Гм... значит это чисто переходы и никаких других предохранительных функций они не несут?

	Кое-где придется подумать...
	Skype/VoIP IP записан

Михалап-аль-Бабай Член клуба Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: Обвязка насоса Ответ #10 - 02.08.2013 :: 06:44:46	Функции поста	Печать
	Чем больше катушек в обвязке насоса, тем проще в обслуживании и замене наебнувшегося насоса на насос другой марки или модели.

	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Обвязка насоса Ответ #11 - 02.08.2013 :: 08:05:34	Функции поста	Печать
	Aik писал(а) 02.08.2013 :: 06:32:43: Гм... значит это чисто переходы и никаких других предохранительных функций они не несут? В открытой системе, вертикальный участок всасывания должен быть определенной длины. На графиках производителей он называется NPSH и служит для подпора, исключающего кавитацию крыльчатки. В любом случае нужно стремится рассчитать сопротивления так, чтобы сопротивление на нагнетающей линии всегда было выше чем на всасывании при полностью открытых затворах. Ну а еще, как совет, нужно выбирать двигатель, так чтобы не менее 30% мощности оставалось в запасе. Да, кпд конечно будет низкий, насос будет кушать электричество больше, но за него можно быть спокойным и не выключать годами. ps Производители арматуры указывают характеристики расхода через Kv- условный расход при перепаде в 1 бар. Чтобы расход привести к действительному, или рассчитать действительный перепад, можно воспользоваться этими формулами http://www.chillers.ru/bibl/allowances/kv.php
	« Последняя редакция: 02.08.2013 :: 08:32:13 - reff »

	IP записан

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: Обвязка насоса Ответ #12 - 02.08.2013 :: 10:27:39	Функции поста	Печать
	reff писал(а) 02.08.2013 :: 08:05:34: В открытой системе, вертикальный участок всасывания должен быть определенной длины. На графиках производителей он называется NPSH и служит для подпора, исключающего кавитацию крыльчатки. В любом случае нужно стремится рассчитать сопротивления так, чтобы сопротивление на нагнетающей линии всегда было выше чем на всасывании при полностью открытых затворах. Ну а еще, как совет, нужно выбирать двигатель, так чтобы не менее 30% мощности оставалось в запасе. Да, кпд конечно будет низкий, насос будет кушать электричество больше, но за него можно быть спокойным и не выключать годами. Спасибо, так все и делаю. reff писал(а) 02.08.2013 :: 08:05:34: Производители арматуры указывают характеристики расхода через Kv- условный расход при перепаде в 1 бар. Может есть у кого нормы падения давления на арматуре?

	Кое-где придется подумать...
	Skype/VoIP IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Обвязка насоса Ответ #13 - 02.08.2013 :: 11:02:55	Функции поста	Печать
	Aik писал(а) 02.08.2013 :: 10:27:39: Может есть у кого нормы падения давления на арматуре? Таких норм нет. Чем ниже тем лучше. Проектировщики сами закладываются, из расчета целесообразности и надежности. Скорость не более 3м/с для жидкости и 30м/с для газа. Оптимальна 1-1.5 м/с. Остальные ограничения всегда указаны в инструкциях производителей.


	IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: Обвязка насоса ледяной воды Ответ #14 - 02.08.2013 :: 11:24:29	Функции поста	Печать
	reff писал(а) 02.08.2013 :: 11:02:55: Оптимальна 1-1.5 м/с Уточнение: всасывание воды 1 м\с, напорный - 1,5 м\с. И про запорную арматуру, манометры, термометры, гильзы, бобышки и др. нельзя забывать

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Обвязка насоса Ответ #15 - 02.08.2013 :: 11:26:56	Функции поста	Печать
	А бак для аккумулятора из чего делали? Есть такая штука гальванол. http://www.zincor.ru/index.php?section_id=34 Я никогда не пользовался. Производитель конечно говорит все гуд. Хотелось бы узнать мнение от независимого эксперта-оппонента. Особенно мнение о его стойкости в системах с холодным гликолем.


	IP записан

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: Обвязка насоса ледяной воды Ответ #16 - 02.08.2013 :: 11:37:39	Функции поста	Печать
	reff писал(а) 02.08.2013 :: 11:26:56: А бак для аккумулятора из чего делали? Из черного металла, пару раз делал небольшие баки из нержавейки. reff писал(а) 02.08.2013 :: 11:26:56: Есть такая штука гальванол. Что-то сильно все шоколадно судя по описанию...

	Кое-где придется подумать...
	Skype/VoIP IP записан

Онсий Член клуба Холодильщик Отсутствует Трям! Сообщений: 2366 Местоположение: Пермь Зарегистрирован: 04.11.2009 Пол:	Re: Обвязка насоса ледяной воды Ответ #17 - 02.08.2013 :: 18:58:48	Функции поста	Печать
	А как можно покрасить изнутри трубы, а тем более бак?

	Очистка трасс кондиционеров и чиллеров. Хотели узнать, но стеснялись спросить?
	www Skype/VoIP ICQ IP записан

Михалап-аль-Бабай Член клуба Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: Обвязка насоса ледяной воды Ответ #18 - 02.08.2013 :: 19:15:23	Функции поста	Печать
	Онсий писал(а) 02.08.2013 :: 18:58:48: А как можно покрасить изнутри трубы, а тем более бак? Залей все краской и будет тебе счастье.
	« Последняя редакция: 02.08.2013 :: 19:17:59 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Онсий Член клуба Холодильщик Отсутствует Трям! Сообщений: 2366 Местоположение: Пермь Зарегистрирован: 04.11.2009 Пол:	Re: Обвязка насоса ледяной воды Ответ #19 - 02.08.2013 :: 20:12:44	Функции поста	Печать
	Это надо дофига краски - дорого Хотя потом можно слить и продать....

	Очистка трасс кондиционеров и чиллеров. Хотели узнать, но стеснялись спросить?
	www Skype/VoIP ICQ IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Обвязка насоса ледяной воды Ответ #20 - 02.08.2013 :: 20:54:03	Функции поста	Печать
	Онсий писал(а) 02.08.2013 :: 18:58:48: А как можно покрасить изнутри трубы, а тем более бак? А зачем трубы внутри красить? Трубы коррозия меньше берет чем бак. Ну, а бак покрасить, вообще проблем нет. Перевернул на бок, да крась. Ты наверное думаешь, что это закрытый бак? Здесь речь идет об открытом, это просто большой железный ящик без верхней крышки .


	IP записан

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: Обвязка насоса ледяной воды Ответ #21 - 04.08.2013 :: 19:39:28	Функции поста	Печать
	Вопрос в лоб, кто-нибудь делал закрытую систему без расширительного бачка?

	Кое-где придется подумать...
	Skype/VoIP IP записан

Онсий Член клуба Холодильщик Отсутствует Трям! Сообщений: 2366 Местоположение: Пермь Зарегистрирован: 04.11.2009 Пол:	Re: Обвязка насоса ледяной воды Ответ #22 - 04.08.2013 :: 20:05:42	Функции поста	Печать
	Рискованно однако... Тут недавно остановили контур, гликоль конечно потеплел с 10 до 24, и не смотря на расширительный, давление в трассе начало расти, что весьма обеспокоило заказчика.

	Очистка трасс кондиционеров и чиллеров. Хотели узнать, но стеснялись спросить?
	www Skype/VoIP ICQ IP записан

genn Член клуба Холодильщик Отсутствует Сообщений: 1375 Местоположение: Беларусь Зарегистрирован: 17.04.2011 Пол:	Re: Обвязка насоса ледяной воды Ответ #23 - 04.08.2013 :: 20:50:44	Функции поста	Печать
	Онсий писал(а) 04.08.2013 :: 20:05:42: и не смотря на расширительный, давление в трассе начало расти, Ну это явно чей то косяк. Aik писал(а) 04.08.2013 :: 19:39:28: Вопрос в лоб По аналогии с отоплением (ну сантехник в прошлом ), нужен гидроаккумулятор с насосом "подпитки", но при этом отпадает необходимость размещать их в верхней точке трассы. Прошу прощения за сравнение.

	камнями не кидать, мордой лица об стол не стучать
	Skype/VoIP IP записан

Онсий Член клуба Холодильщик Отсутствует Трям! Сообщений: 2366 Местоположение: Пермь Зарегистрирован: 04.11.2009 Пол:	Re: Обвязка насоса ледяной воды Ответ #24 - 04.08.2013 :: 22:20:18	Функции поста	Печать
	genn писал(а) 04.08.2013 :: 20:50:44: Ну это явно чей то косяк. О... Косяков там достаточно Особенно в эксплуатации, меня вообще поражает почему на супер-пупер серьезных машинах, в мега-фантастиш конторах, допускают такие вещи. От проектов до обслуги. Платят за это миллионы и миллионы, а итоге пшик - и треть мегаватный винт собирается на тот свет. Драконов нет на этих Ланистеров.

	Очистка трасс кондиционеров и чиллеров. Хотели узнать, но стеснялись спросить?
	www Skype/VoIP ICQ IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Обвязка насоса ледяной воды Ответ #25 - 05.08.2013 :: 04:05:14	Функции поста	Печать
	Геннадий писал(а) 02.08.2013 :: 11:24:29: Уточнение: всасывание воды 1 мс, напорный - 1,5 мс. И про запорную арматуру, манометры, термометры, гильзы, бобышки и др. нельзя забывать НАСОСНЫЕ СТАНЦИИ. http://dolevandrey.narod.ru/1_str7.htm СНиП 2.04.01-85, СНиП 2.04.02-84, НПБ 88-2001 Диаметр труб, мм Скорость движения воды, м/с, в трубопроводах насосных станций всасывающих напорных До 250 0,6-1,0 0,8-2,0 Св. 250 до 800 0,8-1,5 1,0-3,0 Св. 800 1,2-2,0 1,5-4,0
	« Последняя редакция: 05.08.2013 :: 13:11:29 - БОБР »
	Печатаю одним пальцем
	Skype/VoIP IP записан

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: Обвязка насоса ледяной воды Ответ #26 - 05.08.2013 :: 08:00:35	Функции поста	Печать
	БОБР писал(а) 05.08.2013 :: 04:05:14: СНиП 2.04.01-85, СНиП 2.04.02-84, НПБ 88-2001 Таблицы №4 и 5.

	F33S_001.PDF ( 1061 KB \| 5 Загрузки ) Кое-где придется подумать...
	Skype/VoIP IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Обвязка насоса ледяной воды Ответ #27 - 14.08.2013 :: 06:38:49	Функции поста	Печать
	reff писал(а) 02.08.2013 :: 08:05:34: На графиках производителей он называется NPSH и служит для подпора, исключающего кавитацию крыльчатки. Расчет минимальной высоты подпора.

	Raschet_vysoty_podpora_vody.pdf ( 23 KB \| 1 Download ) Печатаю одним пальцем
	Skype/VoIP IP записан

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: Обвязка насоса ледяной воды Ответ #28 - 15.08.2013 :: 20:17:21	Функции поста	Печать
	Hv как рассчитать?
	« Последняя редакция: 15.08.2013 :: 20:17:59 - Aik »
	Кое-где придется подумать...
	Skype/VoIP IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: Обвязка насоса ледяной воды Ответ #29 - 15.08.2013 :: 20:48:16	Функции поста	Печать
	Aik писал(а) 15.08.2013 :: 20:17:21: Hv как рассчитать?

	Skype/VoIP ICQ IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Обвязка насоса ледяной воды Ответ #30 - 16.08.2013 :: 00:53:09	Функции поста	Печать

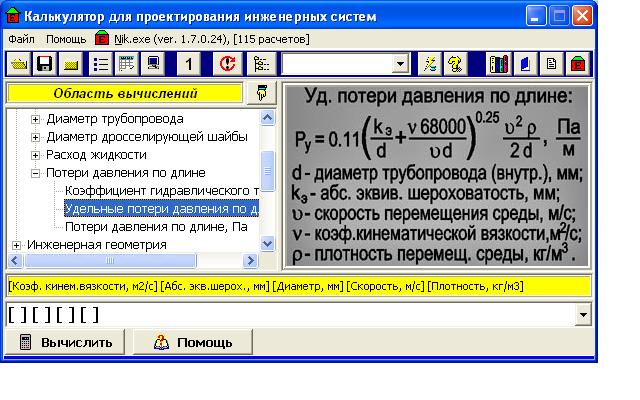

	Aik писал(а) 15.08.2013 :: 20:17:21: Hv как рассчитать? Агав, меня всегда напрягает потери на трение, далее... шероховатость.. вязкость...

	Skype/VoIP IP записан
