монтаж датчика (число прочтений - 3461 )

ученик Холодильщик Отсутствует Сообщений: 77 Местоположение: владимир Зарегистрирован: 06.10.2012	монтаж датчика 15.12.2013 :: 12:32:51	Функции поста	Печать
	Какой D гильзы под Pt1000 ЭРВ ЕTS 50? Труба горизонтальная 3 и 1\8".Сейчас стоит на 4часа снаружи. Ткип=-35С. Обмерзает клемная колодка.Перегрев 7- 10С.Чем заполнить свободное пространство для лучшей теплопередачи и демонтажа датчика? Имеющееся не проясняет.

	Montazh_datchika_S2.pdf ( 34 KB \| 3 Загрузки )
	IP записан

Онсий Член клуба Холодильщик Отсутствует Трям! Сообщений: 2366 Местоположение: Пермь Зарегистрирован: 04.11.2009 Пол:	Re: монтаж датчика Ответ #1 - 15.12.2013 :: 13:45:05	Функции поста	Печать
	Чего? Что-то плохо понимаю что требуется. Монтаж или демонтаж? Если диаметр трубы 3 1/8 то нужен врезной, если две трубы 3 и 1/8, то 1/8 это почти капилляр... Или проблема в обустройстве врезной гильзы? Сверлим дырку и вставляем туда, например, 3/8 запаянную с одной стороны. 3/8 припаевается к основной трубе по бртику. Получилась гильза. Вставляем туда датчик на обычную айтишную термопасту и все.

	Очистка трасс кондиционеров и чиллеров. Хотели узнать, но стеснялись спросить?
	www Skype/VoIP ICQ IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: монтаж датчика Ответ #2 - 15.12.2013 :: 16:33:34	Функции поста	Печать
	ученик писал(а) 15.12.2013 :: 12:32:51: Труба горизонтальная 3 и 1\8".Сейчас стоит на 4часа снаружи Если труба медная, то можно поставить AKS11, если стальная, то придется приваривать сверху трубы гильзу MBT 5253 50мм, до нижней части трубы останется 27мм датчик можно подтянуть до необходимой глубины. Применить теплопроводящую пасту!

	AKS_11.pdf ( 205 KB \| 2 Загрузки ) MBT_5253.pdf ( 79 KB \| 4 Загрузки ) Печатаю одним пальцем
	Skype/VoIP IP записан

ученик Холодильщик Отсутствует Сообщений: 77 Местоположение: владимир Зарегистрирован: 06.10.2012	Re: монтаж датчика Ответ #3 - 16.12.2013 :: 12:36:34	Функции поста	Печать
	Геометрия AKS11 такова, что не знаешь, как ее втиснуть даже в 1\2" гильзу. Контакт со средой будет через 5мм пасты. Фирма -изготовитель смонтировала датчик снаружи.По температуре не врет. Но реагирует с запозданием, как мне кажется. Замерзший клемник мне покоя не дает и это при 7-10С перегреве! Не нравятся сразу эти электронные ПИД-регуляторы! Может,от того, что не могу понять , как работать с Кр, Тд, Ти.


	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: монтаж датчика Ответ #4 - 16.12.2013 :: 12:51:42	Функции поста	Печать
	ученик писал(а) 16.12.2013 :: 12:36:34: Не нравятся сразу эти электронные ПИД-регуляторы! Может,от того, что не могу понять , как работать с Кр, Тд, Ти. Скорее всего. Тут уж, что гильза, что к трубе прикручено, особой роли не сыграют Уменьшайте понемногу Кр и увеличивайте Ти . Тд =0 . Там еще, конечно есть параметр для шаговых приводов, отвечающий за количество оборотов в секунду,но начните с малого. Не в гильзе дело


	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: монтаж датчика Ответ #5 - 16.12.2013 :: 16:46:32	Функции поста	Печать

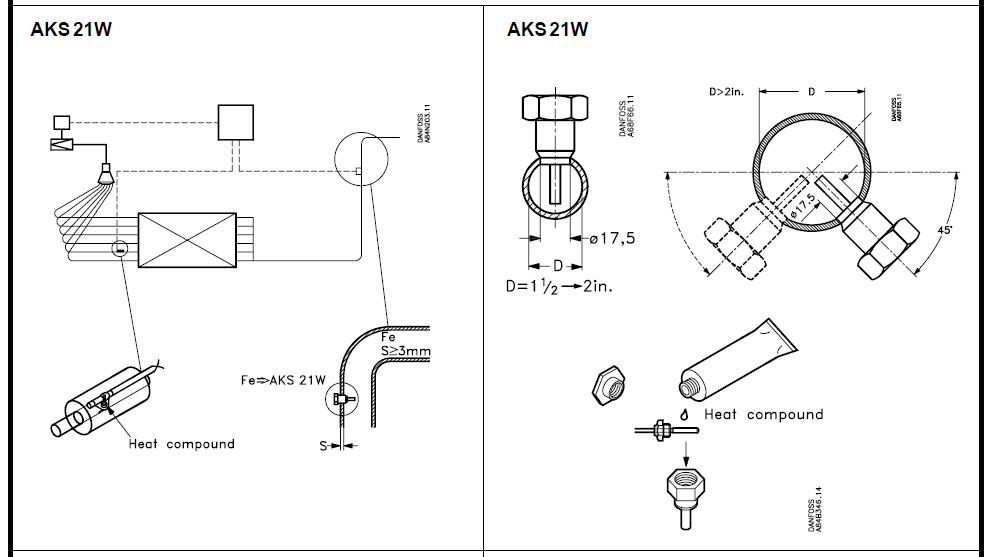

	ученик писал(а) 16.12.2013 :: 12:36:34: Геометрия AKS11 такова, что не знаешь, как ее втиснуть даже в 1\2" гильзу AKS11 накладной датчик!, на медь. Погружной или в гильзу AKS 12. И еще раз, если всасывающая труба стальная (более 3мм), то гильза обязательна!

	AKS_12_Technical_leaflet_12-2001.pdf ( 383 KB \| 1 Download ) gil_za.JPG ( 54 KB \| 2 Загрузки ) Печатаю одним пальцем
	Skype/VoIP IP записан

ученик Холодильщик Отсутствует Сообщений: 77 Местоположение: владимир Зарегистрирован: 06.10.2012	Re: монтаж датчика Ответ #6 - 17.12.2013 :: 16:08:16	Функции поста	Печать
	Всем спасибо. Будем исправлять.
