Переливает РУМ GVN (число прочтений - 5628 )

gorynytch Холодильщик Отсутствует Сообщений: 13 Местоположение: Новосибирск Зарегистрирован: 14.02.2010 Пол:	Переливает РУМ GVN 04.04.2014 :: 15:59:58	Функции поста	Печать

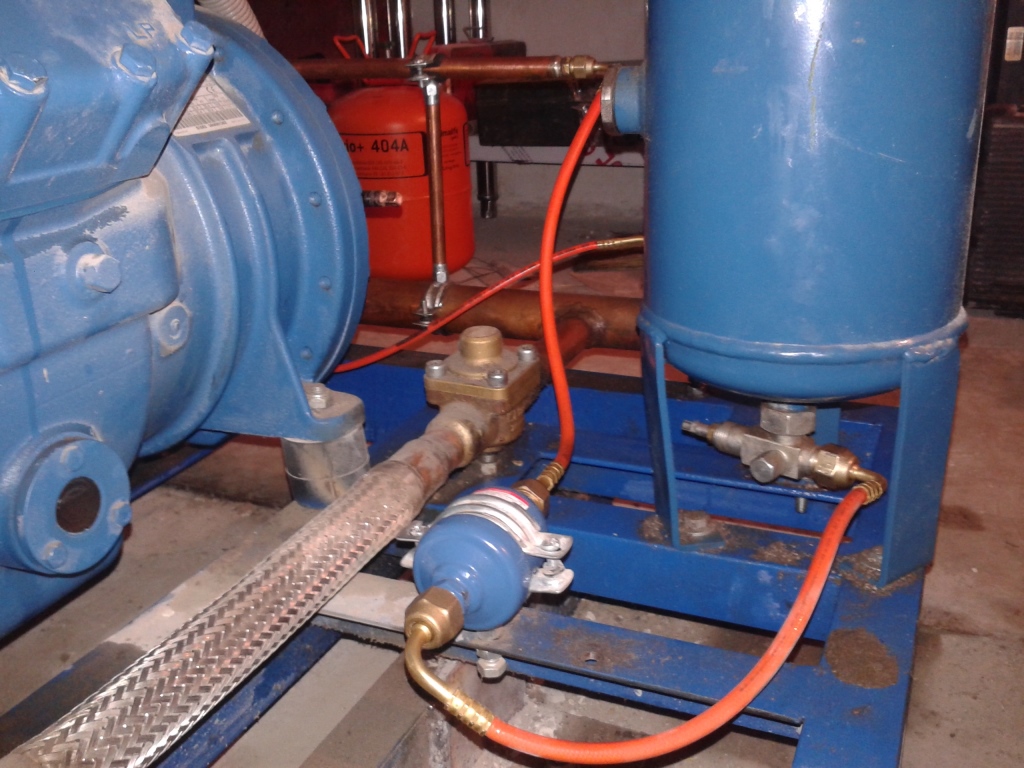

	Добрый день, коллеги! Возникла проблема. Централь на 3-х Фраскольдах S15-52Y, стоят регуляторы уровня масла GVN (поплавковые). Запитаны они через маслофильтр напрямую с маслоотделителя-ресивера GVN. При запуске агрегатов всё масло из ресивера ушло в компрессора, переполнив смотровые стёкла. Причем одинаково во всех трёх! Просмотрел каталог, допустимое диф. давление на регуляторах от 0.2 до 2.1 бар. Но в маслоотделителе-ресивере давление за 20 бар! Изготовитель централи считает что с их стороны всё правильно. Моё мнение- неправильная схема регулирования уровня масла. Может кто сталкивался с таким, подскажите кто прав и в чём проблема?
	« Последняя редакция: 07.04.2014 :: 05:29:34 - БОБР » Причина: Уменьшил объем JPEG
	IP записан

gorynytch Холодильщик Отсутствует Сообщений: 13 Местоположение: Новосибирск Зарегистрирован: 14.02.2010 Пол:	Re: Переливает РУМ GVN Ответ #1 - 04.04.2014 :: 16:02:57	Функции поста	Печать

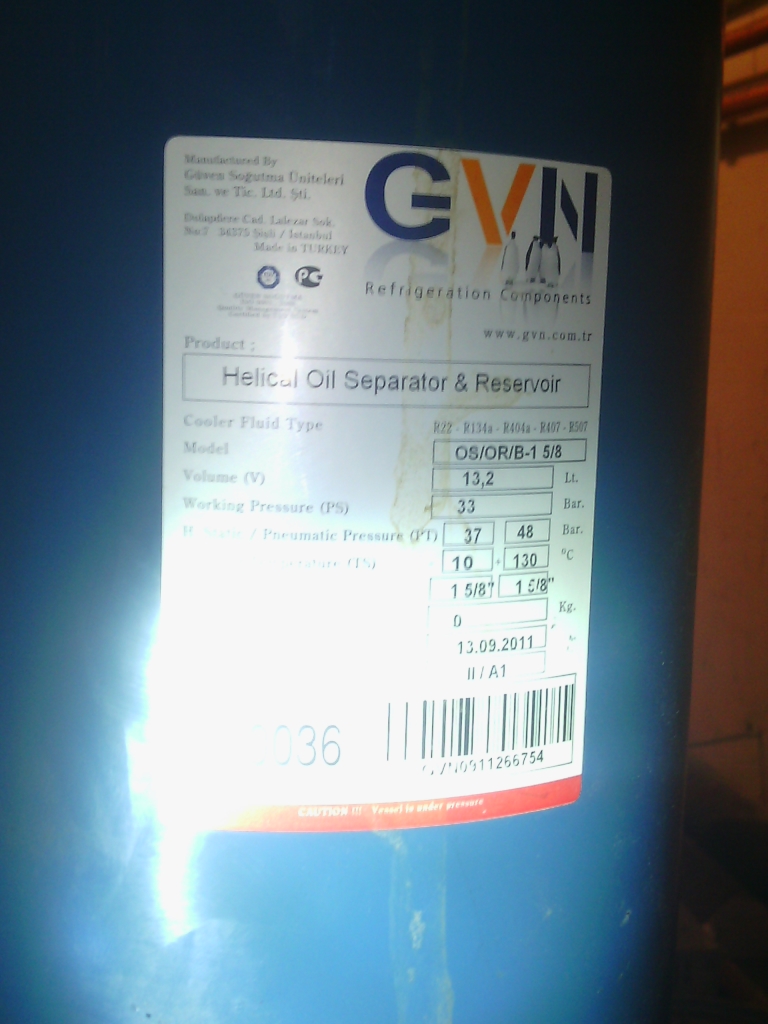

	Шильдик маслоотделителя-ресивера
	« Последняя редакция: 07.04.2014 :: 05:30:01 - БОБР » Причина: Уменьшил объем JPEG
	IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Переливает РУМ GVN Ответ #2 - 04.04.2014 :: 19:36:31	Функции поста	Печать
	так как инфы по этому "гвн" мало- могу тока погадать)) думаю два варианта могут быть-если это совмещённый МО с МР где масло находится под давлением нагнетания, то РУМы скорее всего под это давление не заточены. вариант два- если неверен первый вариант нет дифф. клапана сброса давления с этого гибрида.

	11_003.pdf ( 261 KB \| 7 Загрузки ) делай что нужно и будь что будет.....
	ICQ IP записан

Mishok-007 Член клуба Холодильщик Отсутствует V 2.6.11 Сообщений: 824 Местоположение: Нижний Новгород Зарегистрирован: 10.09.2011 Пол:	Re: Переливает РУМ GVN Ответ #3 - 05.04.2014 :: 07:32:28	Функции поста	Печать
	muravei77 писал(а) 04.04.2014 :: 19:36:31: вариант два- если неверен первый вариант нет дифф. клапана сброса давления с этого гибрида. Предполагаю что диф клапан должен быть на роталоке поз №5 в документе...
	« Последняя редакция: 05.04.2014 :: 07:45:48 - Mishok-007 »
	В технике чудес не бывает!
	Skype/VoIP ICQ IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Переливает РУМ GVN Ответ #4 - 05.04.2014 :: 14:26:49	Функции поста	Печать
	gorynytch писал(а) 04.04.2014 :: 15:59:58: допустимое диф. давление на регуляторах от 0.2 до 2.1 бар. Но в маслоотделителе-ресивере давление за 20 бар! Менять их надо скорее всего. Теперь перепускать будут клапаны постоянно. Недопустимое давление.


	IP записан

gorynytch Холодильщик Отсутствует Сообщений: 13 Местоположение: Новосибирск Зарегистрирован: 14.02.2010 Пол:	Re: Переливает РУМ GVN Ответ #5 - 05.04.2014 :: 14:45:27	Функции поста	Печать
	Добрый вечер! Спасибо за отзывы. Вот описание РУМа в каталоге. На роталоке клапана нет, как нет его и дальше по линии раздачи масла. Как я понимаю дифклапан должен ставиться между ресивером и линией всасывания, чтобы перепускать избыточное давление во всасывающий трубопровод и тем самым обеспечивать в ресивере давление на 1,4-3 бара выше чем на всасе. В нашем случае либо РУМы должны держать на входе масла давление до 27 бар (кстати изготовитель централи утверждает что РУМы расчитаны на давление масла до 31 бара, ссылаясь на тот же каталог!), либо должен стоять дросселирующий клапан, учитывающий давление всасывания. Понимаю, что Траксойлы проблему решат, но найти их по быстрому у нас не просто.

	GVN_OLR-03.pdf ( 476 KB \| 9 Загрузки )
	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Переливает РУМ GVN Ответ #6 - 05.04.2014 :: 14:55:18	Функции поста	Печать
	gorynytch писал(а) 05.04.2014 :: 14:45:27: Понимаю, что Траксойлы проблему решат, но найти их по быстрому у нас не просто. Под них видимо и была заточена эта централь. ИМХО при траксойлах тоже желательно ставить дифклапан


	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Переливает РУМ GVN Ответ #7 - 05.04.2014 :: 14:59:10	Функции поста	Печать
	gorynytch писал(а) 05.04.2014 :: 14:45:27: кстати изготовитель централи утверждает что РУМы расчитаны на давление масла до 31 бара, ссылаясь на тот же каталог!) Это предельное рабочее давление, но и перепад должен быть всегда в обозначенных пределах. Что и за производитель такой, раз элементарных вещей не понимает


	IP записан

gorynytch Холодильщик Отсутствует Сообщений: 13 Местоположение: Новосибирск Зарегистрирован: 14.02.2010 Пол:	Re: Переливает РУМ GVN Ответ #8 - 05.04.2014 :: 15:04:46	Функции поста	Печать
	Изготовитель централи бьёт себя в грудь, мол всё соответствует, сто раз так делали, у всех работает, а у вас чудеса творятся... И свозить его на объект сложновато- 1000 км.


	IP записан

gorynytch Холодильщик Отсутствует Сообщений: 13 Местоположение: Новосибирск Зарегистрирован: 14.02.2010 Пол:	Re: Переливает РУМ GVN Ответ #9 - 05.04.2014 :: 15:18:30	Функции поста	Печать

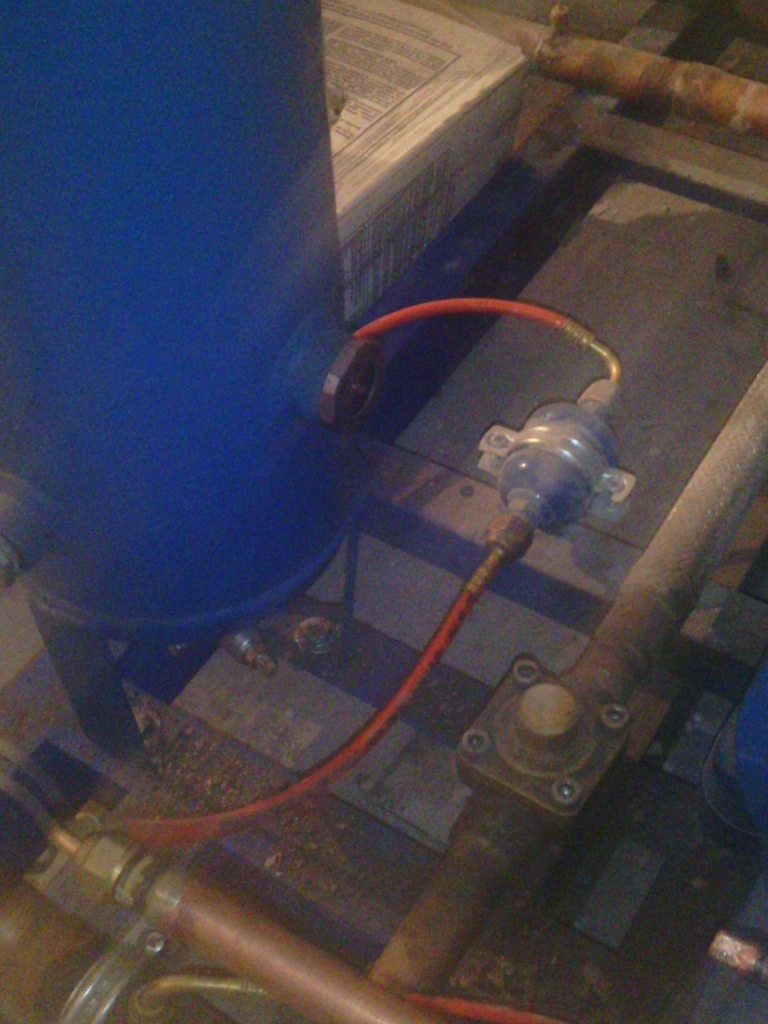

	Выход с маслоотделителя-ресивера
	« Последняя редакция: 07.04.2014 :: 05:30:35 - БОБР » Причина: Уменьшил объем JPEG
	IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Переливает РУМ GVN Ответ #10 - 05.04.2014 :: 15:32:29	Функции поста	Печать
	gorynytch писал(а) 05.04.2014 :: 14:45:27: РУМы расчитаны на давление масла до 31 бара "поплавков" таких не видел у всех предел где то бар эдак 7.. полное "высокое" их убьёт. где то было у меня описалово системы с "высоким" давлением не могу нарыть чего то..
	« Последняя редакция: 05.04.2014 :: 15:34:10 - muravei77 »
	делай что нужно и будь что будет.....
	ICQ IP записан

Mishok-007 Член клуба Холодильщик Отсутствует V 2.6.11 Сообщений: 824 Местоположение: Нижний Новгород Зарегистрирован: 10.09.2011 Пол:	Re: Переливает РУМ GVN Ответ #11 - 05.04.2014 :: 15:49:22	Функции поста	Печать
	Где-то читал что маслоотделители-ресиверы работают только с электронными регуляторами уровня масла(только вот не-могу найти где?) Даже бикул это пишет... Цитата: Масляный ресивер серии BC-OSR, совмещающий в себе маслоотделитель, разработан специально для использования в составе многокомпрессорных станций, использующих в качестве регуляторов уровня масла в картерах компрессоров электронные регуляторы, позволяющие работать при полном перепаде давления. http://becool.ru/comp/svd/reservoir-oil-seporator Так что производитель в вашем случае не прав 100%.

	В технике чудес не бывает!
	Skype/VoIP ICQ IP записан

gorynytch Холодильщик Отсутствует Сообщений: 13 Местоположение: Новосибирск Зарегистрирован: 14.02.2010 Пол:	Re: Переливает РУМ GVN Ответ #12 - 05.04.2014 :: 16:12:30	Функции поста	Печать
	Большое спасибо всем за отзывы! Я и сам считаю, что не правильно собрали агрегат, сэкономили. Но уверенная позиция изготовителя с толку сбила. Не сталкивался я прежде с GVN, думал мало ли что там в них запихали. В понедельник пойду к изготовителям. Теперь встаёт вопрос- как с наименьшей кровью выйти из данной ситуации, учитывая, что централь заправлена, а объект через неделю сдавать. Постараюсь найти Траксойлы, если повезёт.


	IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Переливает РУМ GVN Ответ #13 - 05.04.2014 :: 16:56:58	Функции поста	Печать
	gorynytch писал(а) 05.04.2014 :: 16:12:30: Не сталкивался я прежде с GVN как то название это слух не ласкает)) кстати на вид этот гвн похож на хенри-очень-очень похож..

	делай что нужно и будь что будет.....
	ICQ IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Переливает РУМ GVN Ответ #14 - 05.04.2014 :: 17:56:48	Функции поста	Печать
	muravei77 писал(а) 05.04.2014 :: 16:56:58: как то название это слух не ласкает))... Тем не менее, продукция далеко не ГВН Имеет сертификат ISO9001


	IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Переливает РУМ GVN Ответ #15 - 05.04.2014 :: 20:02:28	Функции поста	Печать
	gorynytch писал(а) 05.04.2014 :: 16:12:30: Большое Теперь встаёт вопрос- как с наименьшей кровью выйти из данной ситуации полюбому запрос к представителям этой "гвн" чтобы дали расклад по давлениям-так ткнёте носом и поставите на бапки изготовителя ЦХМ..

	делай что нужно и будь что будет.....
	ICQ IP записан

Mishok-007 Член клуба Холодильщик Отсутствует V 2.6.11 Сообщений: 824 Местоположение: Нижний Новгород Зарегистрирован: 10.09.2011 Пол:	Re: Переливает РУМ GVN Ответ #16 - 06.04.2014 :: 06:40:04	Функции поста	Печать
	muravei77 писал(а) 05.04.2014 :: 20:02:28: полюбому запрос к представителям этой "гвн" чтобы дали расклад по давлениям-так ткнёте носом и поставите на бапки изготовителя ЦХМ.. дык, так в каталоге который тс приложил по рум-ам на английском написано : допустимое давление масла - регулируемое bar - 0.35-6.2, фиксированное - 0.35-2.1 bar. По моему этой инфы вполне достаточно?

	В технике чудес не бывает!
	Skype/VoIP ICQ IP записан

Aik Модератор --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: Переливает РУМ GVN Ответ #17 - 06.04.2014 :: 20:09:31	Функции поста	Печать
	Mishok-007 писал(а) 05.04.2014 :: 15:49:22: Где-то читал что маслоотделители-ресиверы работают только с электронными регуляторами уровня масла(только вот не-могу найти где?) http://becool.ru/comp/svd/reservoir-oil-seporator Так что производитель в вашем случае не прав 100%. Есть РУМы с небольшим дифференциалом, предназначенные для систем с маслосборником и дифференциальным клапаном сброса давления. Есть РУМы с большим дифференциалом перепада давления, предназначенные для работы в системах без предварительного сбрасывания давления. Установка РУМа с малым дифференциалом на систему без предварительного сброса давления чревато выходом РУМа из строя с дальнейшим постоянным перепуском масла через него. Установка РУМа с большим дифференциалом перепада давления на систему с предварительным сбросом давления также имеет определенные негативные стороны. Были случаи не пропускания масла через РУМ, приходилось удалять сопла. В влучае gorynytch надо запросить завод с точными характеристиками на данные РУМы (одна буковка или цифирка в марке может сильно поменять картину ), а потом уже в зависимости от результата принимать решение.
	« Последняя редакция: 06.04.2014 :: 20:16:39 - Aik »
	Кое-где придется подумать...
	Skype/VoIP IP записан

muravei77 Член клуба Холодильщик Отсутствует сервисник Сообщений: 8484 Местоположение: архангельская обл. Зарегистрирован: 18.08.2009 Пол:	Re: Переливает РУМ GVN Ответ #18 - 06.04.2014 :: 20:17:47	Функции поста	Печать
	Mishok-007 писал(а) 06.04.2014 :: 06:40:04: дык, так в каталоге который тс приложил по рум-ам на английском написано : допустимое давление масла - регулируемое bar - 0.35-6.2, фиксированное - 0.35-2.1 bar. По моему этой инфы вполне достаточно? gorynytch писал(а) 05.04.2014 :: 14:45:27: (кстати изготовитель централи утверждает что РУМы расчитаны на давление масла до 31 бара, ссылаясь на тот же каталог!) для них походу недостаточно.

	делай что нужно и будь что будет.....
	ICQ IP записан

Olgerd Член клуба Холодильщик Отсутствует Сообщений: 683 Местоположение: Москва Зарегистрирован: 12.08.2010 Пол:	Re: Переливает РУМ GVN Ответ #19 - 07.04.2014 :: 06:29:22	Функции поста	Печать
	Для справки... За последние пару месяцев по гарантии поменяли штук 50 РУМов GVN. Не держат и не регулируют масло в принципе. Лично выезжал на объект - пробовал настраивать. В любом положении регулировочного винта масла в ресивере нет, а компрессоры залиты полностью. Вскрывали несколько штук - скорее всего крепление поплавка не позволяет эффективно перекрывать подачу масла на нужных уровнях. Подозрение на бракованную партию. После этого случая в принципе отказались от использования РУМов и полностью перешли на Траксойлы.


	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Переливает РУМ GVN Ответ #20 - 07.04.2014 :: 07:26:28	Функции поста	Печать
	gorynytch писал(а) 05.04.2014 :: 16:12:30: Теперь встаёт вопрос- как с наименьшей кровью выйти из данной ситуации Установить на выходе из маслоотделителя-ресивера клапан KVD, kv 1,75м³/ч вполне достаточно для поршневых компрессоров. Не стандартное применения, но работать будет.

	KVD_Rus.pdf ( 588 KB \| 7 Загрузки ) Печатаю одним пальцем
	Skype/VoIP IP записан

gorynytch Холодильщик Отсутствует Сообщений: 13 Местоположение: Новосибирск Зарегистрирован: 14.02.2010 Пол:	Re: Переливает РУМ GVN Ответ #21 - 07.04.2014 :: 15:59:14	Функции поста	Печать
	БОБР писал(а) 07.04.2014 :: 07:26:28: Установить на выходе из маслоотделителя-ресивера клапан KVD, kv 1,75м3/ч вполне достаточно для поршневых компрессоров. Не стандартное применения, но работать будет. Спасибо за совет! Думаю так и сделаем, пока Траксойлы доставят (10-12дней).


	IP записан
