muravei77
Модератор
Холодильщик
*
Отсутствует


сервисник

Сообщений: 8484
Местоположение: архангельская обл.
Зарегистрирован: 18.08.2009
Пол: Мужской
качество "Техномир"
15.10.2014 :: 15:38:14
Функции поста

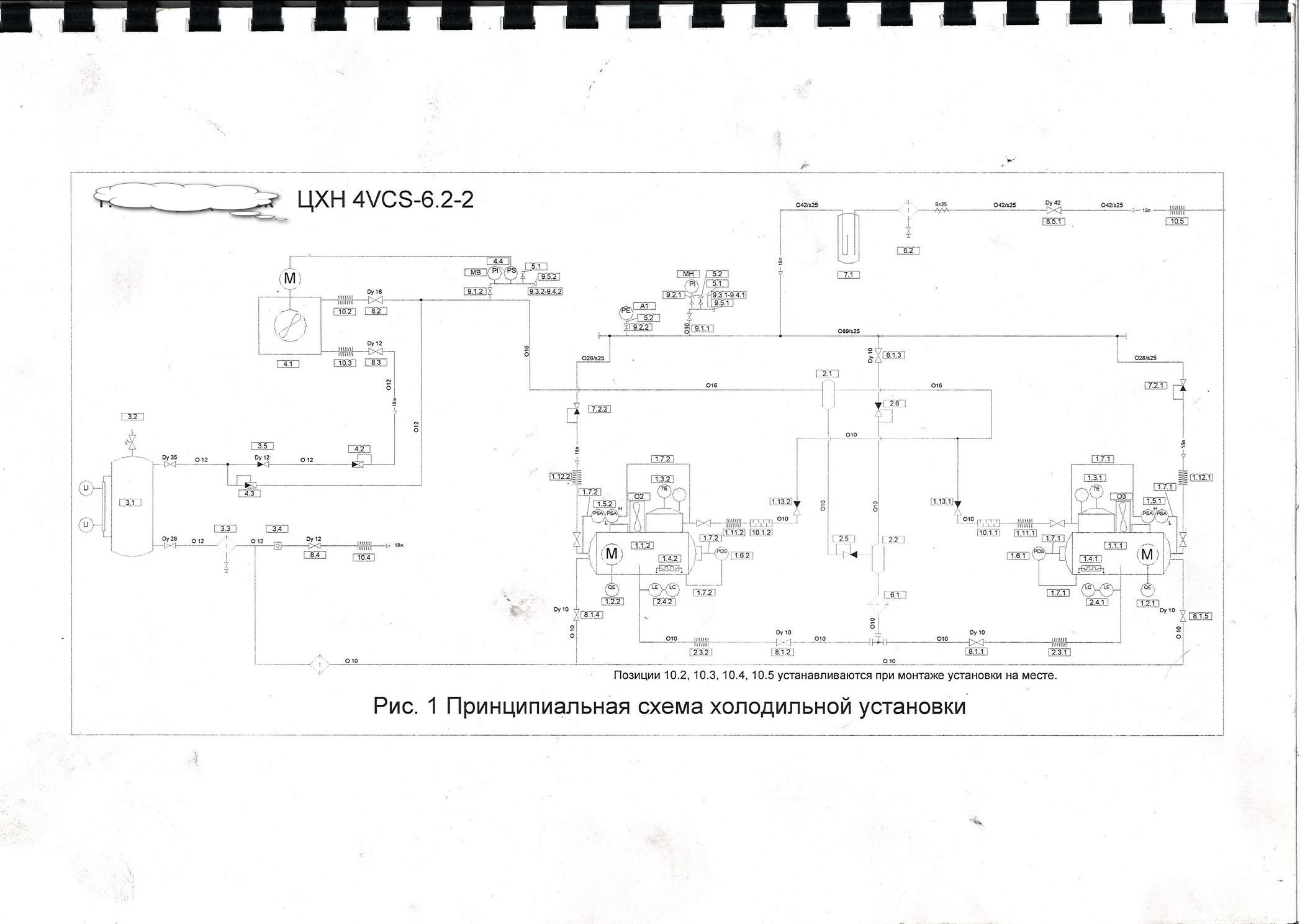

Попался объект, где как то часто умирают компрессора.. При осмотре выяснено, что на ЦХМ собранной на 4VCS-6.2 нагнетание выходит трубой 3/8, а нагнетающий коллектор на 5/8.. Что интересно на схеме так-же. Я примерно прикинул вышло что нагнетание должно быть на 18, коллектор на 22.. Интересно кто прав? также до кондёров 25 м и высота около 7м, я бы трубу 22 положил-там 5/8, и слив 1/2.
« Последняя редакция: 15.10.2014 :: 15:45:41 - muravei77 »
делай что нужно и будь что будет.....
Наверх
ICQ
IP записан

muravei77
Модератор
Холодильщик
*
Отсутствует


сервисник

Сообщений: 8484
Местоположение: архангельская обл.
Зарегистрирован: 18.08.2009
Пол: Мужской
Re: качество "Техномир"
Ответ #1 - 15.10.2014 :: 15:44:23
Функции поста
да забыл написать, что кип. минус 35, конд . 40.
9.4квт R22. и вот не понял ещё..

делай что нужно и будь что будет.....
Наверх
ICQ
IP записан

mihail97
Член клуба
Холодильщик
*
Отсутствует



Сообщений: 1705
Местоположение: г. Киров
Зарегистрирован: 09.09.2008
Пол: Мужской
Re: качество "Техномир"
Ответ #2 - 15.10.2014 :: 16:28:36
Функции поста
на кондёры тоже взял бы 22, а слив 18 ( а если возможно, то и 22)
при 16 потери в 2*К на трубах-очень экономный вариант. А если после МО небольшой горизонтальный участок, а потом вверх 7м, то чем больше труба тем лучше, меньше масло унесёт в конденсатор.
Не понятно с CIC, впрыск напрямую?
С дифф. клапаном не понятно, обычно у нас стекло и вентиль. И обычно у нас на ветке к всасу ставят, маслянная линия на низкое давление.

Наверх

IP записан

muravei77
Модератор
Холодильщик
*
Отсутствует


сервисник

Сообщений: 8484
Местоположение: архангельская обл.
Зарегистрирован: 18.08.2009
Пол: Мужской
Re: качество "Техномир"
Ответ #3 - 15.10.2014 :: 18:52:29
Функции поста
когда этот вопрос проясню до конца
скажу кто это  блеать наваял.. фирма питерская на слуху-а вот фотки могут приступ вызвать даже Лидер отдыхает вместе с АСВ.mihail97 писал(а) 15.10.2014 :: 16:28:36:
Не понятно с CIC, впрыск напрямую?

пока не разбирался, но штуцер не похож на "нужный" с виду обычная четверть с конусом вкручена.. СIC ваще не пашет-на нагнетании можно носок спалить.. недолго мучиться старушке. mihail97 писал(а) 15.10.2014 :: 16:28:36:
С дифф. клапаном не понятно, обычно у нас стекло и вентиль.

я о том же.mihail97 писал(а) 15.10.2014 :: 16:28:36:
И обычно у нас на ветке к всасу ставят, маслянная линия на низкое давление.

а вот для сброса с МР дифференциального нету по факту-высоким давит поплавки..

делай что нужно и будь что будет.....
Наверх
ICQ
IP записан

Aik
Член клуба
---
Холодильщик
*
Отсутствует



Сообщений: 1455
Местоположение: Минск
Зарегистрирован: 15.04.2008
Пол: Мужской
Re: качество "Техномир"
Ответ #4 - 16.10.2014 :: 11:01:13
Функции поста
muravei77 писал(а) 15.10.2014 :: 15:38:14:
Попался объект, где как то часто умирают компрессора.. При осмотре выяснено, что на ЦХМ собранной на 4VCS-6.2 нагнетание выходит трубой 3/8, а нагнетающий коллектор на 5/8.. Что интересно на схеме так-же. Я примерно прикинул вышло что нагнетание должно быть на 18, коллектор на 22.. Интересно кто прав? также до кондёров 25 м и высота около 7м, я бы трубу 22 положил-там 5/8, и слив 1/2.

Наступал я как-то на такие же грабли. Не проверяя расчетов, могу сказать так: если занижается труба на нагнетании для низкотемпературных агрегатов, то ОБЯЗАТЕЛЬНО (!) ТРВ должен быть с МОРом... Если ТРВ без МОРа, то надо трубу на нагнетании не занижать (если только на один диаметр), иначе при запуске рвет трубу нагнетания на ура...

Кое-где придется подумать...
Наверх
Skype/VoIP
IP записан

mihail97
Член клуба
Холодильщик
*
Отсутствует



Сообщений: 1705
Местоположение: г. Киров
Зарегистрирован: 09.09.2008
Пол: Мужской
Re: качество "Техномир"
Ответ #5 - 16.10.2014 :: 11:15:16
Функции поста
muravei77 писал(а) 15.10.2014 :: 18:52:29:
а вот для сброса с МР дифференциального нету по факту-высоким давит поплавки..

Наверное монтажникам сказали убрать один дифф. клапан, они убрали, да не тот Смех

Наверх

IP записан

mihail97
Член клуба
Холодильщик
*
Отсутствует



Сообщений: 1705
Местоположение: г. Киров
Зарегистрирован: 09.09.2008
Пол: Мужской
Re: качество "Техномир"
Ответ #6 - 16.10.2014 :: 11:34:11
Функции поста
Aik писал(а) 16.10.2014 :: 11:01:13:
Если ТРВ без МОРа, то надо трубу на нагнетании не занижать (если только на один диаметр), иначе при запуске рвет трубу нагнетания на ура...

Здесь занизили на один диаметр, 22 это уже с запасом. А так нагнетание 18, потери 1*К; жидкостная  16, скорость0.4м/с (в #2 c жидкостной береборщил.)

Наверх

IP записан

muravei77
Модератор
Холодильщик
*
Отсутствует


сервисник

Сообщений: 8484
Местоположение: архангельская обл.
Зарегистрирован: 18.08.2009
Пол: Мужской
Re: качество "Техномир"
Ответ #7 - 16.10.2014 :: 11:49:58
Функции поста
mihail97 писал(а) 16.10.2014 :: 11:34:11:
Здесь занизили на один диаметр,

а Валера случаем не про трубу от вентиля до нагнетающего коллектора? по факту стоит 3/8.. а вот так выглядит диффклапан-на МО..

делай что нужно и будь что будет.....
Наверх
ICQ
IP записан

mihail97
Член клуба
Холодильщик
*
Отсутствует



Сообщений: 1705
Местоположение: г. Киров
Зарегистрирован: 09.09.2008
Пол: Мужской
Re: качество "Техномир"
Ответ #8 - 16.10.2014 :: 12:24:02
Функции поста
muravei77 писал(а) 16.10.2014 :: 11:49:58:
а Валера случаем не про трубу от вентиля до нагнетающего коллектора? по факту стоит 3/8.. а вот так выглядит диффклапан-на МО..

Охереть, как то на это не обратил внимание, просто никогда ещё не видел чтоб занижали трубу после компрессора на самой централи, да и труба там специальная-толщина стенки намного больше.
т.е с компрессора идёт 22, коллектор 35 (по минимуму можно 28), и присоединительный размер централи по нагнетанию 28, по жидкостной 16.
« Последняя редакция: 16.10.2014 :: 13:57:36 - mihail97 »
Наверх

IP записан

muravei77
Модератор
Холодильщик
*
Отсутствует


сервисник

Сообщений: 8484
Местоположение: архангельская обл.
Зарегистрирован: 18.08.2009
Пол: Мужской
Re: качество "Техномир"
Ответ #9 - 16.10.2014 :: 14:11:56
Функции поста
mihail97 писал(а) 16.10.2014 :: 12:24:02:
т.е с компрессора идёт 22, коллектор 35

вроде великовато..

делай что нужно и будь что будет.....
Наверх
ICQ
IP записан

mihail97
Член клуба
Холодильщик
*
Отсутствует



Сообщений: 1705
Местоположение: г. Киров
Зарегистрирован: 09.09.2008
Пол: Мужской
Re: качество "Техномир"
Ответ #10 - 16.10.2014 :: 14:22:40
Функции поста
у меня на 404 стоит на 28, вот и взял для 22 побольше.
у меня на обслуживании такой же мощности централь , только на Боках HA34/315 R404. Коллектор на 28.
« Последняя редакция: 16.10.2014 :: 18:50:50 - mihail97 »
Наверх

IP записан

mihail97
Член клуба
Холодильщик
*
Отсутствует



Сообщений: 1705
Местоположение: г. Киров
Зарегистрирован: 09.09.2008
Пол: Мужской
Re: качество "Техномир"
Ответ #11 - 16.10.2014 :: 18:35:41
Функции поста
Алексей, позиции 7.2.2 и 7.2.1 -это KVL?, они есть по факту?, и на какое давление настроены?

Наверх

IP записан

muravei77
Модератор
Холодильщик
*
Отсутствует


сервисник

Сообщений: 8484
Местоположение: архангельская обл.
Зарегистрирован: 18.08.2009
Пол: Мужской
Re: качество "Техномир"
Ответ #12 - 16.10.2014 :: 20:04:54
Функции поста
mihail97 писал(а) 16.10.2014 :: 18:35:41:
Алексей, позиции 7.2.2 и 7.2.1 -это KVL?, они есть по факту?, и на какое давление настроены?
что интересно есть.. но насколько настроены и KVL ли (опосля дифференциального уже боюсь предполагать) флекс я не драл и настройку не смотрел.. мы пока сиё творение питерских мастеров на обслугу не взяли.. там реальный ппц. в раздумьях короче.))

делай что нужно и будь что будет.....
Наверх
ICQ
IP записан

Aik
Член клуба
---
Холодильщик
*
Отсутствует



Сообщений: 1455
Местоположение: Минск
Зарегистрирован: 15.04.2008
Пол: Мужской
Re: качество "Техномир"
Ответ #13 - 16.10.2014 :: 20:16:58
Функции поста
muravei77 писал(а) 15.10.2014 :: 15:38:14:
Интересно кто прав?

Трудно найти черную кошку... Подмигивание
Твои диаметры, однозначно, лучше (18 ->22). Хотя ребята собиравшие централь перестраховались и поставили регуляторы давления в картере (что снимает необходимость в ТРВ с МОРом). Главное, чтобы данные регуляторы были правильно настроены. Тебе KVL надо настраивать на давление кипения, при котором производительность компрессора будет согласоваться с трубой на нагнетании в 10 мм.

Кое-где придется подумать...
Наверх
Skype/VoIP
IP записан

mihail97
Член клуба
Холодильщик
*
Отсутствует



Сообщений: 1705
Местоположение: г. Киров
Зарегистрирован: 09.09.2008
Пол: Мужской
Re: качество "Техномир"
Ответ #14 - 16.10.2014 :: 21:44:41
Функции поста
Aik писал(а) 16.10.2014 :: 20:16:58:
Тебе KVL надо настраивать на давление кипения, при котором производительность компрессора будет согласоваться с трубой на нагнетании в 10 мм.

А по каким критериям брать эту производительность?
Например диаметр труб трассы, берем исходя из потерь и скорости фреона.
Сравнил два компрессора, битцер 4VCS-6.2 максим. кипение -5, выход нагнетания 22. Бок НА34/315 макс кипение -20, выход нагнетания 16.
Если исходить из скорости, то нагнетание 10 будет соответствовать максимальному кипению -40, что для централи никак не подходит.

Наверх

IP записан

Aik
Член клуба
---
Холодильщик
*
Отсутствует



Сообщений: 1455
Местоположение: Минск
Зарегистрирован: 15.04.2008
Пол: Мужской
Re: качество "Техномир"
Ответ #15 - 17.10.2014 :: 05:25:40
Функции поста
mihail97 писал(а) 16.10.2014 :: 21:44:41:
А по каким критериям брать эту производительность?

Скорость - главный критерий в данном случае... не больше 17 м/с. Прикинул расчеты - мда... ребятки накосепурили.

Кое-где придется подумать...
Наверх
Skype/VoIP
IP записан

БОБР
Координатор
Член клуба
Холодильщик
*
Отсутствует


иНЖеНЕР

Сообщений: 3961
Местоположение: Екатеринбург
Зарегистрирован: 10.04.2009
Пол: Мужской
Re: качество "Техномир"
Ответ #16 - 17.10.2014 :: 06:15:33
Функции поста
muravei77 писал(а) 15.10.2014 :: 15:38:14:
Попался объект, где как то часто умирают компрессора..

Причина смерти в чем то другом... Магистрали посчитаны нормально, только нагнетательную на горизонтальном участке я бы взял 18 или 22-ю. (Если на вертикали 22-я, то при работе одного компрессора скорость мала - 2,6м/сек.)
Обрати внимание:
Не наблюдается обратный клапан после маслоотделителя.
Нет системы CIC.
muravei77 писал(а) 15.10.2014 :: 18:52:29:
для сброса с МР дифференциального нету

Поз. 2.6? надо восстановить.

Общие замечания - виброгасители не по оси компрессора, всасывающий коллектор можно было сделать на 76 т.к. поток перегретого газа разделяется на два.
ИМХО При существующем коллекторе на 89, нет необходимости в отделителе жидкости, скорость в коллекторе 1м/сек и объем, при длине 1,5м, почти 9 литров, явно больше чем объем ОЖ, лишнии проблемы с масловозвратом.
« Последняя редакция: 17.10.2014 :: 06:16:00 - БОБР »
pipe.rar (Вложенный файл удалён)
Печатаю одним пальцем
Наверх
Skype/VoIP
IP записан

БОБР
Координатор
Член клуба
Холодильщик
*
Отсутствует


иНЖеНЕР

Сообщений: 3961
Местоположение: Екатеринбург
Зарегистрирован: 10.04.2009
Пол: Мужской
Re: качество "Техномир"
Ответ #17 - 17.10.2014 :: 06:44:30
Функции поста
Aik писал(а) 17.10.2014 :: 05:25:40:
mihail97 писал(а) 16.10.2014 :: 21:44:41:
Aik писал(а) 16.10.2014 :: 20:16:58:
Тебе KVL надо настраивать на давление кипения, при котором производительность компрессора будет согласоваться с трубой на нагнетании в 10 мм.

А по каким критериям брать эту производительность?

Скорость - главный критерий в данном случае... не больше 17 м/с.

При 17м/сек получается температура кипения -32°С. Если при пуске повышается температура конденсации до +45°С, то можно настроить на -28°С.

Aik писал(а) 17.10.2014 :: 05:25:40:
Прикинул расчеты - мда... ребятки накосепурили.

Да, напрашивается 16-я.

Печатаю одним пальцем
Наверх
Skype/VoIP
IP записан

muravei77
Модератор
Холодильщик
*
Отсутствует


сервисник

Сообщений: 8484
Местоположение: архангельская обл.
Зарегистрирован: 18.08.2009
Пол: Мужской
Re: качество "Техномир"
Ответ #18 - 17.10.2014 :: 09:20:58
Функции поста
Николаич, там проблем с чего могут дохнуть компрессора масса.. судя по валяющимся дохлым поплавкам-давление высокое не айс для них)) а дальше там и CIC не работает и заливы ппц и отсутствие АЗД и прочее-прочее -прочее.. а переименую ка я темку-пусть народ знает своих х#роев.

делай что нужно и будь что будет.....
Наверх
ICQ
IP записан

muravei77
Модератор
Холодильщик
*
Отсутствует


сервисник

Сообщений: 8484
Местоположение: архангельская обл.
Зарегистрирован: 18.08.2009
Пол: Мужской
Re: качество "Техномир"
Ответ #19 - 17.10.2014 :: 09:43:23
Функции поста
и спроектировано и собрано д#рьмово и эксплуатация тож довела.. печаль)
« Последняя редакция: 17.10.2014 :: 09:51:03 - muravei77 »
делай что нужно и будь что будет.....
Наверх
ICQ
IP записан

McZim
Холодильщик
*
Отсутствует



Сообщений: 67
Местоположение: Санкт-Петербург
Зарегистрирован: 03.09.2013
Пол: Мужской
Re: качество "Техномир"
Ответ #20 - 23.10.2014 :: 12:18:19
Функции поста
Если не секрет в каком городе данные центральки были смонтированны? И сколько лет назад?
« Последняя редакция: 23.10.2014 :: 19:15:26 - muravei77 »
Правильно заданный вопрос содержит в себе половину ответа.
Наверх
Skype/VoIPICQ
IP записан

muravei77
Модератор
Холодильщик
*
Отсутствует


сервисник

Сообщений: 8484
Местоположение: архангельская обл.
Зарегистрирован: 18.08.2009
Пол: Мужской
Re: качество "Техномир"
Ответ #21 - 23.10.2014 :: 19:12:05
Функции поста
McZim писал(а) 23.10.2014 :: 12:18:19:
Если не секрет в каком городе данные центральки были смонтированны? И сколько лет назад?

личка.
« Последняя редакция: 23.10.2014 :: 19:15:50 - muravei77 »
делай что нужно и будь что будет.....
Наверх
ICQ
IP записан

Переключение на Главную Страницу Страницы: [1]
Функции темы
‹ Предыдущая Тема | Следующая Тема ›

  « Главная ‹ Раздел Наверх



Valid RSS Valid XHTML Valid CSS Powered by Perl Source Forge
