Сатуратор (число прочтений - 5066 )

Wасилич Forum Moderator Член клуба --- Отсутствует Сообщений: 9988 Местоположение: Второй Восточный посёлок Зарегистрирован: 14.11.2009 Пол: Награды: 18	Сатуратор 15.06.2018 :: 21:28:07	Функции поста	Печать
	Столкнулся с проблемкой! Трансформатор 220/220 При подаче напряжения, свободно замкнутые контакты подают напряжение на солиноид, тот пропускает воду в сосуд. Наполняемая вода, косается электрода и питание приходит на релюшку, которая отключает соленоид. И вот тут проблема! Релюшка начинает "онанировать", то есть мандражирует. Вопрос: как это обойти, чтобы наполнялся сосуд до половины, а по использованию воды до уровня до одной трети, опять включилось наполнение. Ставить ещё электрод, не хочется возится. так как конструкцию снова придётся подвергнуть разборки. Реле задержки по времени, не подойдёт - расход не постоянный. Если напряжение убавить на вторичке, например до 24 или 12 вольт? Сработает ли релюшка через воду? Может кто с подобным сталкивался?

	Skype/VoIP IP записан

Wасилич Forum Moderator Член клуба --- Отсутствует Сообщений: 9988 Местоположение: Второй Восточный посёлок Зарегистрирован: 14.11.2009 Пол: Награды: 18	Re: Сатуратор Ответ #1 - 15.06.2018 :: 21:30:06	Функции поста	Печать
	Блин! Звиняюсь! Контакты на релюшке попутал с подключением!!!


	Skype/VoIP IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Сатуратор Ответ #2 - 15.06.2018 :: 22:00:40	Функции поста	Печать
	Вопрос: нафига трансформатор 220/220? Или второй электрод совать, или поплавок от фекального насоса.


	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Сатуратор Ответ #3 - 15.06.2018 :: 23:38:30	Функции поста	Печать
	Трансформатор чтоб током не у.... относительно земли! Василич хитрый! Но все равно опасно, я бы не рискнул. Можно в чипе с дипом какую то плату подобрать или собрать самому


	IP записан

Denref Холодильщик Отсутствует Сообщений: 1384 Местоположение: Astana Зарегистрирован: 23.05.2015 Пол:	Re: Сатуратор Ответ #4 - 16.06.2018 :: 03:35:27	Функции поста	Печать
	Может поставить второй этектрод, чтобы по нижнему включалось, а по верхнему выключалось. И длинной электродов уже регулировать наполнение. Ну и схему соответственно переделать. Как-то делал так, только не с баком.
	« Последняя редакция: 16.06.2018 :: 03:51:41 - Denref »

	www IP записан

Wасилич Forum Moderator Член клуба --- Отсутствует Сообщений: 9988 Местоположение: Второй Восточный посёлок Зарегистрирован: 14.11.2009 Пол: Награды: 18	Re: Сатуратор Ответ #5 - 16.06.2018 :: 09:42:15	Функции поста	Печать
	reff писал(а) 15.06.2018 :: 23:38:30: Василич хитрый! Не хитрый, а скупердяйный! Чё то последнее время, как вышел на пенсию, замечать начал за собой особую рачительность! Раньше этот сатуратор всю из нержавейки бы собрал! А щас раму из брусочков, облицовку пластиком дешёвым на саморезы к брусочкам пришурупил! Стыдно фотку выкладывать! А теплообменник из ведра оцинкованого сгондобил! Так на рынке минут двадцать с продавщицей торговался, чтоб рублей десять скинула с ведра! reff писал(а) 15.06.2018 :: 23:38:30: Можно в чипе с дипом какую то плату подобрать или собрать самому Финансово напрягает! Попробую релюшку от жигулей поставлю и с транса 12 вольт запитаю. Сыграю на сопротивление по воде! А вдруг получится! Denref писал(а) 16.06.2018 :: 03:35:27: Может поставить второй этектрод Было бы в идеале. Можно и на герконах собрать, вооще от напряжения на корпусе избежать. Но я ж упоминал, что разбирать конструкцию не хочется, на то с неделю уйдёт тока на одно ведро теплообменник раскидать!


	Skype/VoIP IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Сатуратор Ответ #6 - 16.06.2018 :: 09:47:44	Функции поста	Печать
	ЭРСУ бы сразу и все. Еще в 90-е на насосных станциях ставили.


	IP записан

Wасилич Forum Moderator Член клуба --- Отсутствует Сообщений: 9988 Местоположение: Второй Восточный посёлок Зарегистрирован: 14.11.2009 Пол: Награды: 18	Re: Сатуратор Ответ #7 - 16.06.2018 :: 16:09:49	Функции поста	Печать
	serviceman писал(а) 16.06.2018 :: 09:47:44: Еще в 90-е на насосных станциях ставили. Изначально на пищеварочных котлах стояли электроды со спиралькой. В 90 на пилюльки перешли. Защиту от "сухого хода" запитывали трансформатором 220/220. и такое достаточно высоковольтное подключение на корпус котла, называли трансформатор - отделителем фазы. serviceman писал(а) 16.06.2018 :: 09:47:44: ЭРСУ бы сразу и все. Меня спиралька на электроде от котла завела в заблуждение. Думалось что вода в котле на половину или полностью покроет спиральку, тогда и достаточно будет току для питания реле сухого хода. А на сатураторе электрод прутиком, вертикально над водичкой. Вот и подумалось, что он на половину утопнет, тода и сконтачит и релюшку будет удерживать, пока вода с него не спадёт. Конечно надобно было экспериментом убедится! Ну на авось понадеялся! На сей раз Авось подвёл!!!

	Skype/VoIP IP записан

DeniskinF Член клуба Холодильщик Отсутствует Сообщений: 1163 Местоположение: Владимирская обл. Зарегистрирован: 10.04.2015 Пол:	Re: Сатуратор Ответ #8 - 16.06.2018 :: 17:50:25	Функции поста	Печать

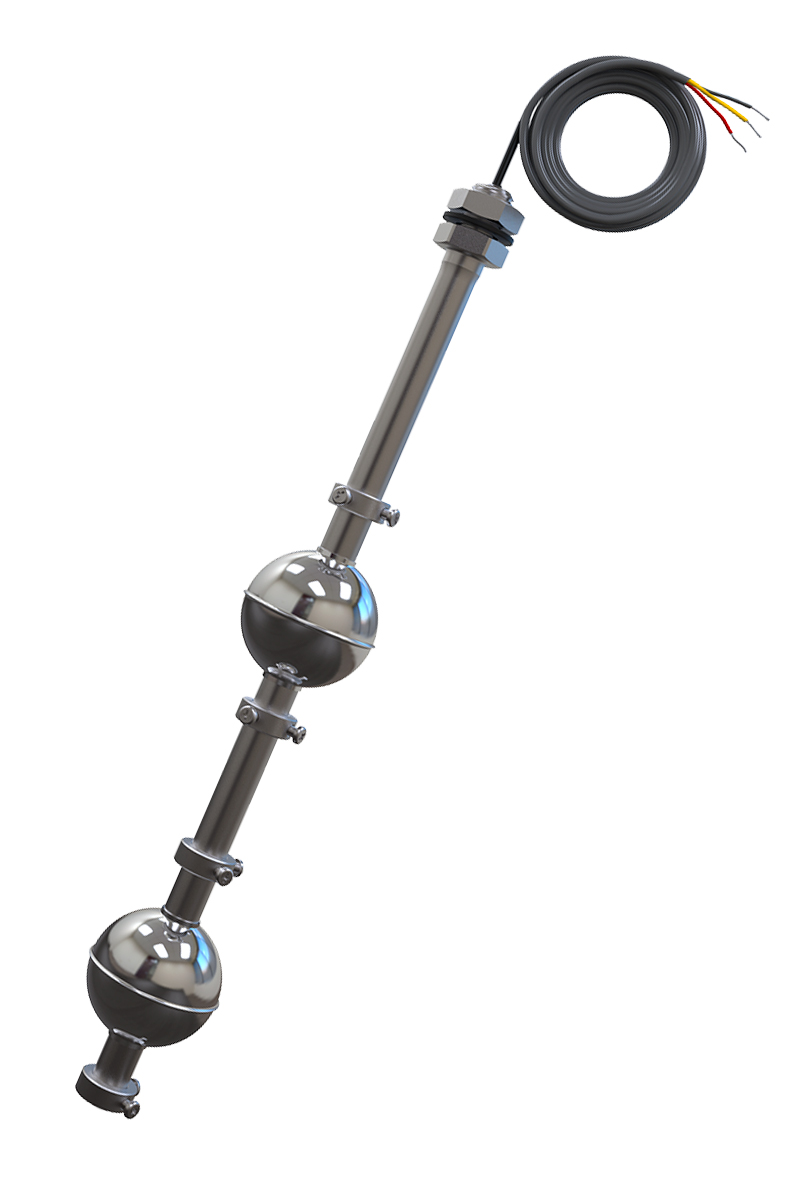

	Поплавковые датчики уровня

	Ахтунг я могу и ошибаться
	IP записан

DeniskinF Член клуба Холодильщик Отсутствует Сообщений: 1163 Местоположение: Владимирская обл. Зарегистрирован: 10.04.2015 Пол:	Re: Сатуратор Ответ #9 - 16.06.2018 :: 17:53:21	Функции поста	Печать
	Лучше всего устанавливать устройство на край металлического бака для воды, имеющий окантовку из металла, закрепив болтами. Если же вода накапливается в другой ёмкости, например, пластиковой бочке, нужно закрепить на ней металлический уголок или придумать другое приспособление, которое бы позволило жёстко зафиксировать регулятор уровня воды на краю. К устройству нужно провести резиновый шланг или пластиковую трубу от водопроводной магистрали.В качестве поплавка используется обычная пластиковая бутылка, ёмкостью до 0,5 л, в которую набирают воды примерно до половины. Опытным путём добиваются максимального количества воды в баке или бочке, при котором бы срабатывал запорный клапан. бутылка шток сальник и микрики

	Ахтунг я могу и ошибаться
	IP записан

Wасилич Forum Moderator Член клуба --- Отсутствует Сообщений: 9988 Местоположение: Второй Восточный посёлок Зарегистрирован: 14.11.2009 Пол: Награды: 18	Re: Сатуратор Ответ #10 - 16.06.2018 :: 19:01:07	Функции поста	Печать
	DeniskinF писал(а) 16.06.2018 :: 17:50:25: Поплавковые датчики уровня DeniskinF писал(а) 16.06.2018 :: 17:53:21: бутылка шток сальник и микрики Да не! Такое не пройдет! Сосуд герметичный. В нём углекислота. Сосуд в ведре с водой. В ведре змеевик из трубки с фреоном, под испаритель. На дне ведра, помпа от Жигулей, которая раньше на лобовое авто брызгало, а в ведре воду гоняет. Решил в схему магнитный контактор присмыкнуть, с катушкой большим сопротивлением, относительно мелкой релюшки! На электрод натянуть термоусадку, типо изоляции. От оголённого торца электрода, контактор не должен включится, а релюшка будет держаться.

	Skype/VoIP IP записан

DeniskinF Член клуба Холодильщик Отсутствует Сообщений: 1163 Местоположение: Владимирская обл. Зарегистрирован: 10.04.2015 Пол:	Re: Сатуратор Ответ #11 - 16.06.2018 :: 20:04:55	Функции поста	Печать
	Бесконтактный уровня жидкости Сенсор трубы детектора регулятора уровня воды переключатель можно и такое приколхозить но это будет не бюджетно а про штырь , главное чтоб электрокорозии не было и не покалечило никого.

	Ахтунг я могу и ошибаться
	IP записан

elektrik. ЗавсегдатАй форума Отсутствует Сообщений: 1689 Местоположение: Алма-Ата Зарегистрирован: 19.02.2017	Re: Сатуратор Ответ #12 - 16.06.2018 :: 20:38:54	Функции поста	Печать
	Василич. Почитай за автоклавы от тюменьмедико... Они "китайцев" за основу взяли и не "парятся"... Там как раз штыри на определение уровня и емкость герметичная... Да и схемка несложная...


	IP записан

elektrik. ЗавсегдатАй форума Отсутствует Сообщений: 1689 Местоположение: Алма-Ата Зарегистрирован: 19.02.2017	Re: Сатуратор Ответ #13 - 16.06.2018 :: 20:54:17	Функции поста	Печать
	DeniskinF писал(а) 16.06.2018 :: 20:04:55: Бесконтактный уровня жидкости Сенсор трубы детектора регулятора уровня воды переключатель можно и такое приколхозить но это будет не бюджетно а про штырь , главное чтоб электрокорозии не было и не покалечило никого. Простой пример- автоклав ВК-75. Выпускается с 60х годов с тем "штырем" и чегото ни корозия его не берет и не покалечил той "штырь" никого...


	IP записан

DeniskinF Член клуба Холодильщик Отсутствует Сообщений: 1163 Местоположение: Владимирская обл. Зарегистрирован: 10.04.2015 Пол:	Re: Сатуратор Ответ #14 - 16.06.2018 :: 23:05:14	Функции поста	Печать
	elektrik. писал(а) 16.06.2018 :: 20:54:17: Простой пример- автоклав ВК-75. ну автоклав то небось из нержи?

	Ахтунг я могу и ошибаться
	IP записан

DeniskinF Член клуба Холодильщик Отсутствует Сообщений: 1163 Местоположение: Владимирская обл. Зарегистрирован: 10.04.2015 Пол:	Re: Сатуратор Ответ #15 - 16.06.2018 :: 23:06:55	Функции поста	Печать
	и напряжение на корпусе и электроде появляются только во время контроля или заливки?

	Ахтунг я могу и ошибаться
	IP записан

DeniskinF Член клуба Холодильщик Отсутствует Сообщений: 1163 Местоположение: Владимирская обл. Зарегистрирован: 10.04.2015 Пол:	Re: Сатуратор Ответ #16 - 16.06.2018 :: 23:17:14	Функции поста	Печать
	elektrik. писал(а) 16.06.2018 :: 20:54:17: Простой пример- автоклав ВК-75. там штырь тот да принцип другой
	« Последняя редакция: 16.06.2018 :: 23:18:06 - DeniskinF »
	Ахтунг я могу и ошибаться
	IP записан

Wасилич Forum Moderator Член клуба --- Отсутствует Сообщений: 9988 Местоположение: Второй Восточный посёлок Зарегистрирован: 14.11.2009 Пол: Награды: 18	Re: Сатуратор Ответ #17 - 17.06.2018 :: 06:55:07	Функции поста	Печать
	elektrik. писал(а) 16.06.2018 :: 20:38:54: Василич. Почитай за автоклавы ... ...Да и схемка несложная... Шутник! Чтоб такую схему прочитать, мне надобно курсы электрика пройти!


	Skype/VoIP IP записан

Sergey_53 Очень активный пользователь Отсутствует Сообщений: 111 Местоположение: Новгород Зарегистрирован: 30.10.2013	Re: Сатуратор Ответ #18 - 17.06.2018 :: 15:20:07	Функции поста	Печать
	Так чтобы катушка не дребежжала паралельно ставится конденсатор.

	IP записан

Wасилич Forum Moderator Член клуба --- Отсутствует Сообщений: 9988 Местоположение: Второй Восточный посёлок Зарегистрирован: 14.11.2009 Пол: Награды: 18	Re: Сатуратор Ответ #19 - 17.06.2018 :: 16:41:14	Функции поста	Печать
	Sergey_53 писал(а) 17.06.2018 :: 15:20:07: Так чтобы катушка не дребежжала паралельно ставится конденсатор. Спасибо!


	Skype/VoIP IP записан

DeniskinF Член клуба Холодильщик Отсутствует Сообщений: 1163 Местоположение: Владимирская обл. Зарегистрирован: 10.04.2015 Пол:	Re: Сатуратор Ответ #20 - 17.06.2018 :: 16:57:55	Функции поста	Печать

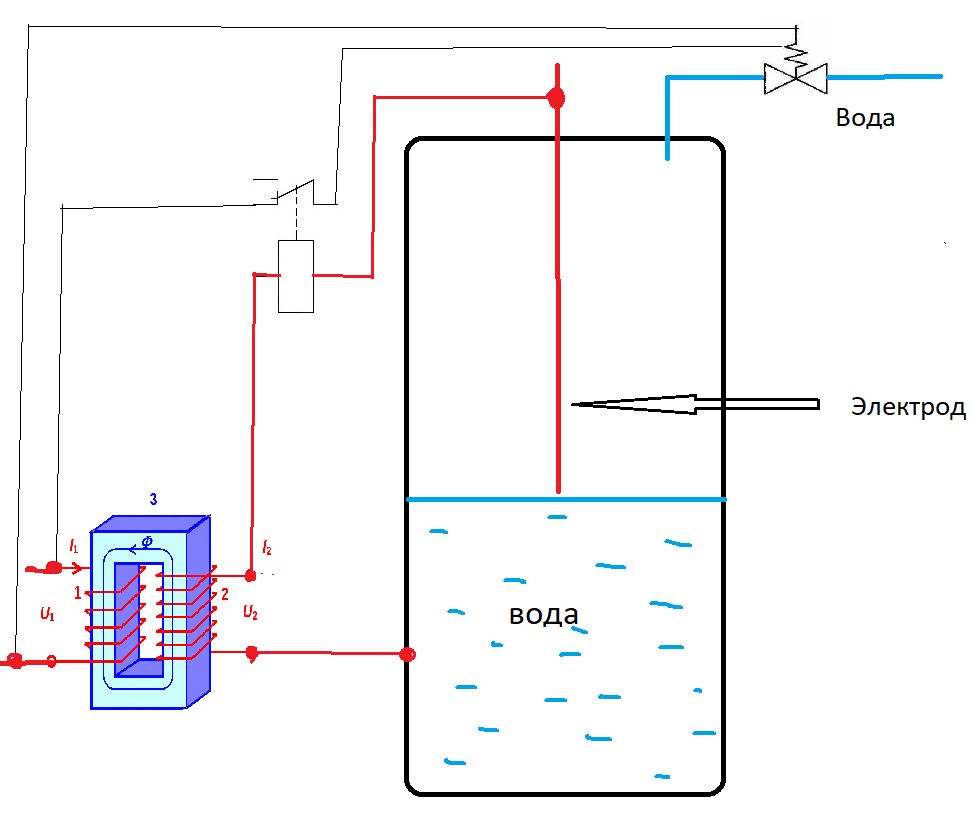

	Sergey_53 писал(а) 17.06.2018 :: 15:20:07: Так чтобы катушка не дребежжала паралельно ставится конденсатор. токма у тя картинка на опорожнение ёмкости походу

	Ахтунг я могу и ошибаться
	IP записан

Sergey_53 Очень активный пользователь Отсутствует Сообщений: 111 Местоположение: Новгород Зарегистрирован: 30.10.2013	Re: Сатуратор Ответ #21 - 17.06.2018 :: 17:42:43	Функции поста	Печать
	DeniskinF писал(а) 17.06.2018 :: 16:57:55: токма у тя картинка на опорожнение ёмкости походу Всё зависит от того какой контакт к1.2 использовать нормально замкнутый или нормально разомкнутый для управления соленоидом он на схеме не указан.


	IP записан

DeniskinF Член клуба Холодильщик Отсутствует Сообщений: 1163 Местоположение: Владимирская обл. Зарегистрирован: 10.04.2015 Пол:	Re: Сатуратор Ответ #22 - 17.06.2018 :: 18:02:26	Функции поста	Печать
	тогда проще один электрод выкинуть

	Ахтунг я могу и ошибаться
	IP записан

Sergey_53 Очень активный пользователь Отсутствует Сообщений: 111 Местоположение: Новгород Зарегистрирован: 30.10.2013	Re: Сатуратор Ответ #23 - 17.06.2018 :: 18:17:06	Функции поста	Печать
	это всё равно, что на холодильнике поставить дифференциал 0.01 градуса.


	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Сатуратор Ответ #24 - 17.06.2018 :: 19:07:07	Функции поста	Печать
	DeniskinF писал(а) 17.06.2018 :: 18:02:26: тогда проще один электрод выкинуть Тогда не буде дифференциала.


	IP записан

elektrik. ЗавсегдатАй форума Отсутствует Сообщений: 1689 Местоположение: Алма-Ата Зарегистрирован: 19.02.2017	Re: Сатуратор Ответ #25 - 17.06.2018 :: 20:24:12	Функции поста	Печать
	DeniskinF писал(а) 16.06.2018 :: 23:17:14: там штырь тот да принцип другой Принип везде один, решения бывают разные... Конкретно это решение отвечает за отключение ТЭНов при снижении уровня воды в парогенераторе ниже минимума. Но это же решение можно использовать для включения клапана подачи воды в бак. Дешево и сердито, главное не забыть про сенсор отключения клапана подачи... Кстати Сергей53 предложил вполне себе рабочую схемку, но там нужен трансформатор. Зато ебом никого не токнет...
	« Последняя редакция: 17.06.2018 :: 20:54:58 - elektrik. »

	IP записан

elektrik. ЗавсегдатАй форума Отсутствует Сообщений: 1689 Местоположение: Алма-Ата Зарегистрирован: 19.02.2017	Re: Сатуратор Ответ #26 - 17.06.2018 :: 21:08:21	Функции поста	Печать
	DeniskinF писал(а) 17.06.2018 :: 16:57:55: токма у тя картинка на опорожнение ёмкости походу Добавь туда еще пару групп контактов реле и можно замутить чего хош...


	IP записан

Sergey_53 Очень активный пользователь Отсутствует Сообщений: 111 Местоположение: Новгород Зарегистрирован: 30.10.2013	Re: Сатуратор Ответ #27 - 17.06.2018 :: 22:23:15	Функции поста	Печать
	elektrik. писал(а) 17.06.2018 :: 20:24:12: Кстати Сергей53 предложил вполне себе рабочую схемку Не ну если кому нужна действительно рабочая схема без лишней головной боли, то это к Китайцам.

	Reguljator.pdf (Вложенный файл удалён)
	IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: Сатуратор Ответ #28 - 18.06.2018 :: 06:43:38	Функции поста	Печать
	Wасилич писал(а) 15.06.2018 :: 21:28:07: Вопрос: как это обойти, чтобы наполнялся сосуд до половины, а по использованию воды до уровня до одной трети, опять включилось наполнение. Цена 100...300 руб.

	Печатаю одним пальцем
	Skype/VoIP IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Сатуратор Ответ #29 - 18.06.2018 :: 08:19:56	Функции поста	Печать
	БОБР писал(а) 18.06.2018 :: 06:43:38: Цена 100...300 руб. Я ему предложил такой вариант, он не желает в герметичный лезть.


	IP записан

DeniskinF Член клуба Холодильщик Отсутствует Сообщений: 1163 Местоположение: Владимирская обл. Зарегистрирован: 10.04.2015 Пол:	Re: Сатуратор Ответ #30 - 18.06.2018 :: 18:21:57	Функции поста	Печать
	этот поплавок давлением раздавит, в сатураторе где-то 4 бара.

	Ахтунг я могу и ошибаться
	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Сатуратор Ответ #31 - 18.06.2018 :: 19:42:48	Функции поста	Печать
	А вариант ультразвукового датчика уровня не рассматривал? http://ship.ee/products/level_sensors/level_sensor_uls10/


	IP записан

elektrik. ЗавсегдатАй форума Отсутствует Сообщений: 1689 Местоположение: Алма-Ата Зарегистрирован: 19.02.2017	Re: Сатуратор Ответ #32 - 18.06.2018 :: 20:43:15	Функции поста	Печать
	По ходу Василич пока в прострации и не могет выбрать подходящий вариант.... Но это дело времени, а Василич любит эксперементирить...


	IP записан

Wасилич Forum Moderator Член клуба --- Отсутствует Сообщений: 9988 Местоположение: Второй Восточный посёлок Зарегистрирован: 14.11.2009 Пол: Награды: 18	Re: Сатуратор Ответ #33 - 19.06.2018 :: 14:42:14	Функции поста	Печать
	mаks77 писал(а) 18.06.2018 :: 19:42:48: А вариант ультразвукового датчика уровня не рассматривал? да походу таймер по наполнению воды поставлю и на глазок время заполнения выставлю. Это опытный образец. В мастерской поставлю, ребята обкатают! А на будущее, если понравится, то надобноть чё то умное внедрять! elektrik. писал(а) 18.06.2018 :: 20:43:15: По ходу Василич пока в прострации Я другой заё.. идею словил! В теме "Что это" прочтёж!!!


	Skype/VoIP IP записан
