Blue Box Omega5 Echos 86.2 LS изменение конфигурации (число прочтений - 4788 )

dimanych Холодильщик Отсутствует Сообщений: 202 Местоположение: московская область Зарегистрирован: 19.07.2008 Пол:	Blue Box Omega5 Echos 86.2 LS изменение конфигурации 19.07.2018 :: 10:04:39	Функции поста	Печать
	Всем привет! Данный чиллеров работает с evd4, при инициализации прописывает ему настройки для работы с установленным вентилем. Есть необходимость поставить вентиль другого производителя. Существует ли чудо-пароль, позволяющий менять тип вентиля с контроллера. Буду очень признателен! Во вложении код код программы..

	ICQ IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #1 - 19.07.2018 :: 15:35:44	Функции поста	Печать
	Хороший вопрос. Присоединяюсь. Ибо пришлось для перехода на клапан Carel другую версию прошивки залить.


	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #2 - 19.07.2018 :: 16:34:51	Функции поста	Печать
	Хотя, его может и не существовать, все конфигурируется через comission, например.


	IP записан

dimanych Холодильщик Отсутствует Сообщений: 202 Местоположение: московская область Зарегистрирован: 19.07.2008 Пол:	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #3 - 19.07.2018 :: 16:56:47	Функции поста	Печать
	Svintus, можно Вас попросить огласить альтернативную версию прошивки, а если не трудно, поделиться ей) Но, вообще, конечно, хочется верить, что тип вентиля меняется с пульта..Кстати, а что есть comission?


	ICQ IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #4 - 19.07.2018 :: 17:22:16	Функции поста	Печать
	Версия 3.6 с завода шла под Карел. Commission - доступ к переменным программы через менеджер, даже если они не выведены на дисплей. При наличии 2.cf файла, конечно.


	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #5 - 19.07.2018 :: 17:36:24	Функции поста	Печать
	Про commissioning начиная с 16.40 https://www.youtube.com/watch?v=Fq6uK_xQeCg&t=187s А в меню разве есть выбор вентилей?


	IP записан

dimanych Холодильщик Отсутствует Сообщений: 202 Местоположение: московская область Зарегистрирован: 19.07.2008 Пол:	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #6 - 19.07.2018 :: 18:15:56	Функции поста	Печать
	В тех меню, что доступны, такого выбора нет. Но кто, знает, как сделана навигация по дисплею..Может, при наборе чудо-пароля, появятся дополнительные скрытые менюшки - прям как в детстве при игре в Mortal Combat


	ICQ IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #7 - 19.07.2018 :: 20:03:10	Функции поста	Печать
	Попался мануальчик. Что то есть про ЭРВ и количество шагов. Перегрев там и прочее. В меню такое не попадалось?

	EXV_Drive.pdf (Вложенный файл удалён)
	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #8 - 19.07.2018 :: 20:11:31	Функции поста	Печать
	Это из радела synoptic, то бишь, только посмотреть состояние.


	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #9 - 19.07.2018 :: 20:21:54	Функции поста	Печать
	Да нашел. Только подсмотреть. You can view the status of all the digital and analog inputs and outputs in the I/O branch.


	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #10 - 05.08.2018 :: 07:52:02	Функции поста	Печать
	Интересно, а какие настройки прописывает пико драйверу при инициализации. Тип вентиля тоже? Нельзя к примеру подключиться к евд отдельно, и задать что нужно в глобальных так сказать настройках. А то как то глуповато получается. Сам драйвер дружит с 4 мя типами эрв, а с контроллера сменить тип вентиля никак.


	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #11 - 05.08.2018 :: 08:56:25	Функции поста	Печать
	Прописывает практически все настройки. Локально на драйвере можно изменить тип вентиля, но работать это будет до первой перезагрузки.


	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #12 - 05.08.2018 :: 09:24:35	Функции поста	Печать
	Понятно...Стремно как то. Просто попался McQuay с EVD200 PLAN еще на борту. Там в подменю Manufacture menu есть настройки драйвера. Все выбирается, тип вентиля, фреон, пид. настройки. К слову сказать, Prop factor 80 смущает. Но это уже другая тема

	EXV_Settings.pdf (Вложенный файл удалён)
	IP записан

Hell-Hound Холодильщик Отсутствует Сообщений: 254 Местоположение: Екатеринбург Зарегистрирован: 23.12.2010 Пол:	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #13 - 06.07.2021 :: 07:52:25	Функции поста	Печать
	Уважаемые специалисты, менял ли кто драйвера EVD 401 на что-то более новое, типа EVD Evolution. Поддержит ли работу нового драйвера carel PCO? И кто подключался к EVD400 через TTL-USB для настройки, какой конвертор можно использовать, кроме оригинального.


	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #14 - 07.07.2021 :: 12:13:42	Функции поста	Печать
	Если в программе рСО прописан 401, с EVO работать не будет.


	IP записан

Hell-Hound Холодильщик Отсутствует Сообщений: 254 Местоположение: Екатеринбург Зарегистрирован: 23.12.2010 Пол:	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #15 - 07.07.2021 :: 16:20:38	Функции поста	Печать
	svintus писал(а) 07.07.2021 :: 12:13:42: Если в программе рСО прописан 401, с EVO работать не будет. Это да, было бы странно, что в программе 2009 года была бы поддержка EVO.


	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #16 - 07.07.2021 :: 16:41:12	Функции поста	Печать
	Hell-Hound писал(а) 07.07.2021 :: 16:20:38: Это да, было бы странно, что в программе 2009 года была бы поддержка EVO. " Поддержит ли работу нового драйвера carel PCO?" Какой вопрос, такой и ответ


	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #17 - 07.07.2021 :: 16:58:19	Функции поста	Печать
	По теме вопроса, рСО3 хоть и древний, поддерживает EVO, это всего лишь вопрос программного обеспечения. Но время цикла программы под 1200 мсек в современных программах для винта - это несерьезно. На сегодняшний день решение вопроса - замена на рСО5+ и EVO по Модбас.


	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #18 - 10.07.2021 :: 10:10:21	Функции поста	Печать

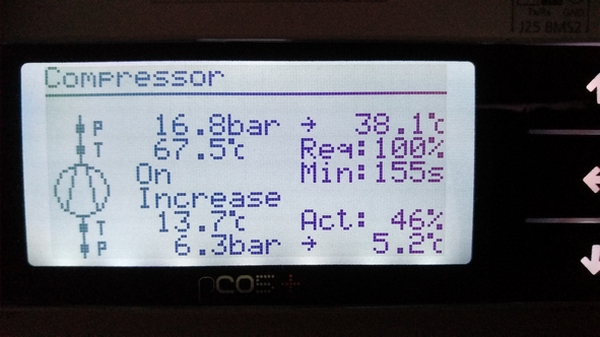

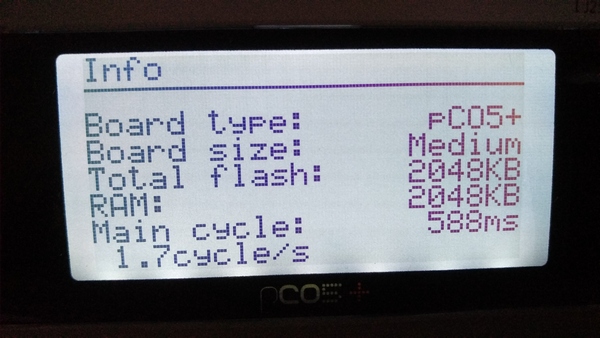

	Чтобы уже совсем предметно. Daikin EWWD48CJYNN, компрессор MqQuay HSA 235 (J&E Hall 4221 один в один). Замена отработавшего два срока pCO2 с EVD200 на pCO5+ и EVDEVO, связь по протоколу Carel. Кроме необходимого мониторинга давления масла добавлен мониторинг температуры масла в сепараторе с контролем разрешенной зоны и управление подогревом сепаратора. Контролируется рабочая зона компрессора. На картинке время цикла программы, такое значение еще не вызывает неприязни при работе с меню дисплея. рСО3 здесь здесь просто задохнется. У Блюбокса попроще будет, там Hanbell компакт
	« Последняя редакция: 10.07.2021 :: 10:13:44 - svintus »
	2_066.jpg (Вложенный файл удалён) 3_044.jpg (Вложенный файл удалён) 4_025.jpg (Вложенный файл удалён) 1_117.jpg ( 102 KB \| 13 Загрузки ) 5_017.jpg ( 107 KB \| 14 Загрузки )
	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #19 - 11.07.2021 :: 07:35:58	Функции поста	Печать
	Приложение FLSTDmSCHE со своими правками и добавками?


	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #20 - 11.07.2021 :: 08:00:18	Функции поста	Печать
	В контексте темы, да, для Блюбокса оно подойдет без правок "из коробки". Я лишь сделал акцент на то, что нет смысла тратить время на реанимацию рСО3. В родной программе он будет требовать наличие 401 драйвера, а новых программах он динозавр, даже если под него перекомпилировать.


	IP записан

Hell-Hound Холодильщик Отсутствует Сообщений: 254 Местоположение: Екатеринбург Зарегистрирован: 23.12.2010 Пол:	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #21 - 11.07.2021 :: 18:01:35	Функции поста	Печать
	Спасибо за ответ. Согласен, что тратить время на динозавра нет смысла. Уже предполагал замену на новые контроллеры, единственный минус, у нас три контура, три винта, а щит маленький, но влезть должно
	« Последняя редакция: 11.07.2021 :: 18:04:44 - Hell-Hound »

	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #22 - 11.07.2021 :: 18:14:38	Функции поста	Печать
	Это суммарно выйдет два новых контроллера, XL + Medium


	IP записан

Hell-Hound Холодильщик Отсутствует Сообщений: 254 Местоположение: Екатеринбург Зарегистрирован: 23.12.2010 Пол:	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #23 - 11.07.2021 :: 18:46:56	Функции поста	Печать
	svintus писал(а) 11.07.2021 :: 18:14:38: Это суммарно выйдет два новых контроллера, XL + Medium Ну и 3 EVD EVO


	IP записан

al_7 ЗавсегдатАй форума Отсутствует Сообщений: 200 Местоположение: Оренбург Зарегистрирован: 27.04.2017	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #24 - 11.07.2021 :: 19:17:59	Функции поста	Печать
	Hell-Hound писал(а) 11.07.2021 :: 18:46:56: Ну и 3 EVD EVO Или EVD EVO TWIN + EVD EVO. Если места мало.


	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #25 - 11.07.2021 :: 19:24:39	Функции поста	Печать
	Если стандартное приложение, твин не пойдет


	IP записан

Hell-Hound Холодильщик Отсутствует Сообщений: 254 Местоположение: Екатеринбург Зарегистрирован: 23.12.2010 Пол:	Re: Blue Box Omega5 Echos 86.2 LS изменение конфигурации Ответ #26 - 11.07.2021 :: 19:31:45	Функции поста	Печать
	Там в щите и так стоит 2 контроллера pco + 3 evd + 3 батарейки, поэтому хватит место, если не хватит, то рядом щит новый будет.
