Вопрос по обвязки системы (число прочтений - 3531 )

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Вопрос по обвязки системы 08.12.2020 :: 23:58:06	Функции поста	Печать
	Добрый день участникам форума. Хотел спросить по оборудованию, что и зачем. Как я понимаю: 2 - фильтр-осушитель после испарителя 3 - маслоотделитель с обратным сливом в компрессор. 5 - просто кран? А что 1, 4 ? PS фото с авито. Самому просто интересно что для чего.

	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Вопрос по обвязки системы Ответ #1 - 09.12.2020 :: 11:20:02	Функции поста	Печать
	1 - отделитель жидкости на всасывании 4 - ресивер 2- не фильтр-осушитель, а просто фильтр (механический), иногда антикислотный (после замены сгоревшего компрессора или при подозрении на наличие кислоты в системе). 5 - не просто кран, а всасывающий вентиль
	« Последняя редакция: 09.12.2020 :: 11:23:44 - mаks77 »

	IP записан

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Re: Вопрос по обвязки системы Ответ #2 - 09.12.2020 :: 14:22:23	Функции поста	Печать
	Большое спасибо за ответ!! mаks77 писал(а) 09.12.2020 :: 11:20:02: 1 - отделитель жидкости на всасывании 4 - ресивер А есть критерий их установки? В некоторых системах они есть, в некоторых нет. mаks77 писал(а) 09.12.2020 :: 11:20:02: 5 - не просто кран, а всасывающий вентиль Как я понимаю запорное устройство и не регулирует поток.


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Вопрос по обвязки системы Ответ #3 - 09.12.2020 :: 17:16:16	Функции поста	Печать
	mityafiles писал(а) 09.12.2020 :: 14:22:23: А есть критерий их установки? В некоторых системах они есть, в некоторых нет... Если всасывание в компрессор осуществляется через обмотки двигателя, то отделитель жидкости можно не ставить. Но тут тоже нюансы есть. Если оттайка горячим газом, то лучше поставить. mityafiles писал(а) 09.12.2020 :: 14:22:23: ...Как я понимаю запорное устройство и не регулирует поток. Да, просто запорный вентиль.


	IP записан

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Re: Вопрос по обвязки системы Ответ #4 - 09.12.2020 :: 22:26:55	Функции поста	Печать
	Спасибо! А по ресиверу, набрать жидкость и отключится компрессору или что бы запас всегда был? Конденсатор может по идеи совмещать функции ресивера если по объему подходит, или нет?
	« Последняя редакция: 09.12.2020 :: 22:30:10 - mityafiles »

	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Вопрос по обвязки системы Ответ #5 - 09.12.2020 :: 23:19:13	Функции поста	Печать
	mityafiles писал(а) 09.12.2020 :: 22:26:55: А по ресиверу, набрать жидкость и отключится компрессору или что бы запас всегда был?... Если система с терморасширительным вентилем (ТРВ), то используется ресивер. Если капиллярная трубка - ресивер не нужен. mityafiles писал(а) 09.12.2020 :: 22:26:55: ...Конденсатор может по идеи совмещать функции ресивера если по объему подходит, или нет? Не желательно. Безресиверные схемы применяются в чиллерах при более-менее постоянной нагрузке. Если нагрузка переменная, то расход хладагента через ТРВ будет разным. При закрытии ТРВ конденсатор будет "подтапливать", что приведет к повышению давления конденсации вплоть до срабатывания защиты по высокому давлению.
	« Последняя редакция: 09.12.2020 :: 23:19:35 - mаks77 »

	IP записан

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Re: Вопрос по обвязки системы Ответ #6 - 10.12.2020 :: 14:11:36	Функции поста	Печать
	Еще раз спасибо! Я обдумываю изготовления теплового насоса для себя. Потихоньку хотел разобраться, что да как.


	IP записан

al_7 ЗавсегдатАй форума Отсутствует Сообщений: 200 Местоположение: Оренбург Зарегистрирован: 27.04.2017	Re: Вопрос по обвязки системы Ответ #7 - 10.12.2020 :: 16:02:49	Функции поста	Печать
	mаks77 писал(а) 09.12.2020 :: 23:19:13: Не желательно. Безресиверные схемы применяются в чиллерах при более-менее постоянной нагрузке. Если нагрузка переменная, то расход хладагента через ТРВ будет разным. При закрытии ТРВ конденсатор будет "подтапливать", что приведет к повышению давления конденсации вплоть до срабатывания защиты по высокому давлению. В чиллерах, как правило, берется переразмеренная труба с конденсатора, которая и служит ресивером.


	IP записан

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Re: Вопрос по обвязки системы Ответ #8 - 11.12.2020 :: 16:31:08	Функции поста	Печать
	Вопросы по маслоотделителю, после него надо заботится о сливе масла или его унесет потом? Посмотрел фото/видео систем, везде пайка меди, а на развальцовке мало кто делает, считается менее надежным?
	« Последняя редакция: 11.12.2020 :: 17:23:29 - mityafiles »

	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Вопрос по обвязки системы Ответ #9 - 11.12.2020 :: 18:24:36	Функции поста	Печать
	mityafiles писал(а) 11.12.2020 :: 16:31:08: Вопросы по маслоотделителю, после него надо заботится о сливе масла или его унесет потом?... Масло возвращается непосредственно в картер компрессора отдельной трубкой. mityafiles писал(а) 11.12.2020 :: 16:31:08: ...Посмотрел фото/видео систем, везде пайка меди, а на развальцовке мало кто делает, считается менее надежным? На вальцовке обычно до диаметра 12 мм. Да, менее надёжно, чем пайка.


	IP записан

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Re: Вопрос по обвязки системы Ответ #10 - 11.12.2020 :: 18:57:33	Функции поста	Печать
	mаks77 писал(а) 11.12.2020 :: 18:24:36: Масло возвращается непосредственно в картер компрессора отдельной трубкой. Это понятно, я имею ввиду, что не смог отфильтровать маслоотделитель и унесло дальше. А вот вопрос, в маслоотделителе не будет конденсироваться фреон?
	« Последняя редакция: 11.12.2020 :: 19:54:03 - mityafiles »

	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Вопрос по обвязки системы Ответ #11 - 11.12.2020 :: 20:15:31	Функции поста	Печать
	mityafiles писал(а) 11.12.2020 :: 18:57:33: Это понятно, я имею ввиду, что не смог отфильтровать маслоотделитель и унесло дальше... Да. Некоторое количество масла циркулирует по системе. mityafiles писал(а) 11.12.2020 :: 18:57:33: ...А вот вопрос, в маслоотделителе не будет конденсироваться фреон? Не будет. Там температура выше температуры конденсации.


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Вопрос по обвязки системы Ответ #12 - 11.12.2020 :: 20:16:17	Функции поста	Печать
	mityafiles писал(а) 11.12.2020 :: 18:57:33: Это понятно, я имею ввиду, что не смог отфильтровать маслоотделитель и унесло дальше... Да. Некоторое количество масла циркулирует по системе. Многие установки вообще не имеют маслоотделителя. mityafiles писал(а) 11.12.2020 :: 18:57:33: ...А вот вопрос, в маслоотделителе не будет конденсироваться фреон? Не будет. Там температура выше температуры конденсации.


	IP записан

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Re: Вопрос по обвязки системы Ответ #13 - 13.12.2020 :: 19:12:00	Функции поста	Печать
	Как думаете, Bitzer 4CC-6.2Y (есть возможность взять бу в хорошем состоянии) нормальный выбор для теплового насоса вода-вода (конденсация 30-50 градусов, испарение от скважинной воды охлаждая с 7-10 до 0.5-2 градусов)?


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Вопрос по обвязки системы Ответ #14 - 13.12.2020 :: 22:28:00	Функции поста	Печать
	mityafiles писал(а) 13.12.2020 :: 19:12:00: ... Bitzer 4CC-6.2Y (есть возможность взять бу в хорошем состоянии) нормальный выбор для теплового насоса вода-вода (конденсация 30-50 градусов, испарение от скважинной воды охлаждая с 7-10 до 0.5-2 градусов)? В конце модели должна быть цифра 40 - 4CC-6.2(Y)-40S ("40" - Motor 1)

	IP записан

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Re: Вопрос по обвязки системы Ответ #15 - 13.12.2020 :: 22:51:04	Функции поста	Печать
	mаks77 писал(а) 13.12.2020 :: 22:28:00: В конце модели должна быть цифра 40 - 4CC-6.2(Y)-40S ("40" - Motor 1) А это сильно критично? Судя по программе от битцера, на многих режимах потребляемая мощность меньше максимальной. Наклейка утеряна, марку определили по сопротивлению обмотки и внешнему виду.. Как определить версию двигателя не понятно. Написал в битцер серийный номер с просьбой прислать маркировку..
	« Последняя редакция: 13.12.2020 :: 23:44:14 - mityafiles »

	IP записан

mihail97 Член клуба Холодильщик Отсутствует Сообщений: 1705 Местоположение: г. Киров Зарегистрирован: 09.09.2008 Пол:	Re: Вопрос по обвязки системы Ответ #16 - 14.12.2020 :: 12:59:11	Функции поста	Печать
	mаks77 писал(а) 13.12.2020 :: 22:28:00: В конце модели должна быть цифра 40 - 4CC-6.2(Y)-40S ("40" - Motor 1) А тебя, Макс не подводит память? Для меня цифра "40" означает номинальное напряжение 400 В. А буква соединение обмоток. А "мотор-1", большая цифра мощности в модели компрессора.


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Вопрос по обвязки системы Ответ #17 - 14.12.2020 :: 13:11:34	Функции поста	Печать
	mihail97 писал(а) 14.12.2020 :: 12:59:11: А тебя, Макс не подводит память?... Иногда подводит. И тогда я обращаюсь к официальной документации:
	« Последняя редакция: 14.12.2020 :: 13:21:48 - mаks77 »
	IP записан

mihail97 Член клуба Холодильщик Отсутствует Сообщений: 1705 Местоположение: г. Киров Зарегистрирован: 09.09.2008 Пол:	Re: Вопрос по обвязки системы Ответ #18 - 14.12.2020 :: 13:20:24	Функции поста	Печать
	И, что нам говорит официальная документация?


	IP записан

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Re: Вопрос по обвязки системы Ответ #19 - 14.12.2020 :: 14:00:13	Функции поста	Печать
	Как я понимаю, с такой крышкой цилиндров может быть только 1 или 2 версия мотора, главное что это не 3 низкотемпературная. И это только с R134a, с R22 уже не работает... Или я ошибаюсь?
	« Последняя редакция: 14.12.2020 :: 14:19:46 - mityafiles »

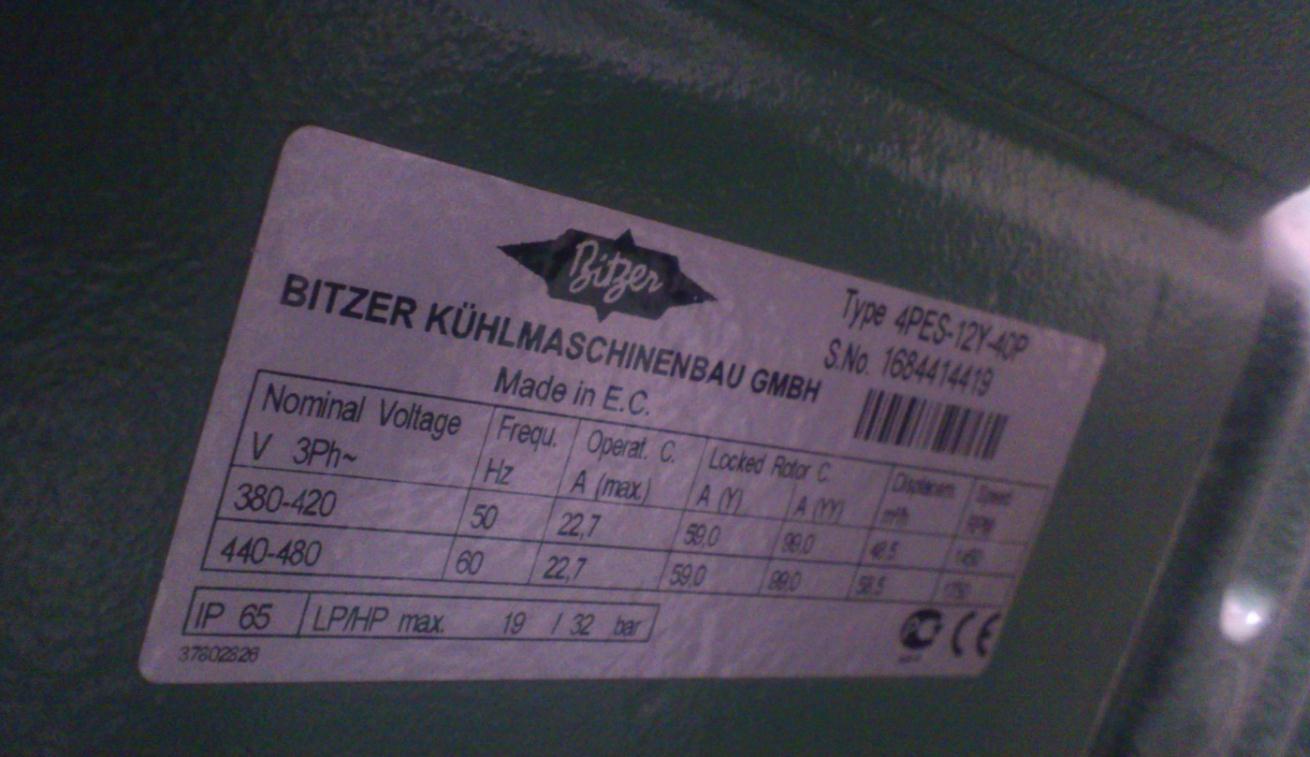

	Screenshot_2020-12-14_3191_SW-SW-BITZER_KB-104-7_RUS_korrigiert_02_07_2018_-_kb-104-7-rus_pdf.png (Вложенный файл удалён) Screenshot_2020-12-14_Prospekt_KP-104-4-rus_-_kp-104-4-rus_pdf.png (Вложенный файл удалён) Bez_imeni-2.jpg ( 680 KB \| 7 Загрузки )
	IP записан

mihail97 Член клуба Холодильщик Отсутствует Сообщений: 1705 Местоположение: г. Киров Зарегистрирован: 09.09.2008 Пол:	Re: Вопрос по обвязки системы Ответ #20 - 14.12.2020 :: 14:26:45	Функции поста	Печать
	mаks77 писал(а) 14.12.2020 :: 13:11:34: Иногда подводит. И тогда я обращаюсь к официальной документации: файлы только подтверждают, что "40" относится к кодировке электродвигателя, а не к типу мотора. Вот шильдики компрессоров с моторами 1 и 2, везде есть "40".

	IP записан

mihail97 Член клуба Холодильщик Отсутствует Сообщений: 1705 Местоположение: г. Киров Зарегистрирован: 09.09.2008 Пол:	Re: Вопрос по обвязки системы Ответ #21 - 14.12.2020 :: 14:31:54	Функции поста	Печать
	mityafiles писал(а) 13.12.2020 :: 19:12:00: Как думаете, Bitzer 4CC-6.2Y (есть возможность взять бу в хорошем состоянии) нормальный выбор для теплового насоса вода-вода (конденсация 30-50 градусов, испарение от скважинной воды охлаждая с 7-10 до 0.5-2 градусов)? Компрессор 4СС-6.2 низкотемпературный диапазан кипения от-5 до -45*С.


	IP записан

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Re: Вопрос по обвязки системы Ответ #22 - 14.12.2020 :: 14:33:48	Функции поста	Печать
	mihail97 писал(а) 14.12.2020 :: 14:31:54: Компрессор 4СС-6.2 низкотемпературный диапазан кипения от-5 до -45*С. Это же только для R22? Для R134 получается все-равно какой мотор, при конденсации до 70 и испарении до 12 ?
	« Последняя редакция: 14.12.2020 :: 14:36:15 - mityafiles »
	IP записан

mihail97 Член клуба Холодильщик Отсутствует Сообщений: 1705 Местоположение: г. Киров Зарегистрирован: 09.09.2008 Пол:	Re: Вопрос по обвязки системы Ответ #23 - 14.12.2020 :: 14:36:58	Функции поста	Печать
	Виноват, незаметил, что 134, привык к 404. Там для мотора 2 диапазон до 12*С
	« Последняя редакция: 14.12.2020 :: 14:46:09 - mihail97 »

	IP записан

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Re: Вопрос по обвязки системы Ответ #24 - 14.12.2020 :: 14:41:48	Функции поста	Печать

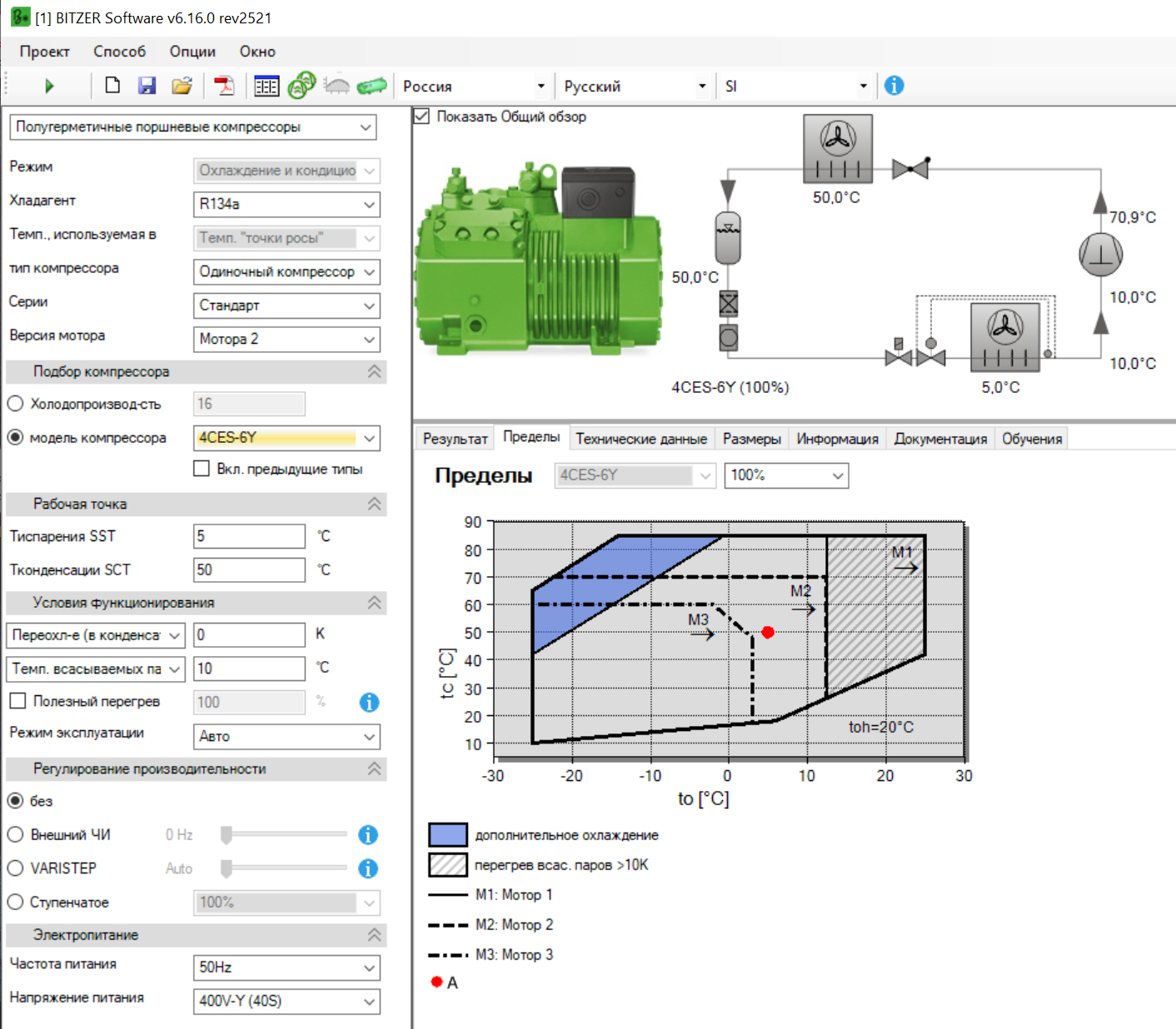

	Спасибо! Получается в любой версии мотора (определить не получилось какая именно), R134 для моей задачи (тепловой насос вода-вода: конденсация 30-50 градусов, испарение от скважинной воды охлаждая с 7-10 до 0.5-2 градусов) подойдет?


	IP записан

mihail97 Член клуба Холодильщик Отсутствует Сообщений: 1705 Местоположение: г. Киров Зарегистрирован: 09.09.2008 Пол:	Re: Вопрос по обвязки системы Ответ #25 - 14.12.2020 :: 14:51:14	Функции поста	Печать
	mityafiles писал(а) 14.12.2020 :: 14:41:48: Спасибо! Получается в любой версии мотора (определить не получилось какая именно), R134 для моей задачи (тепловой насос вода-вода: конденсация 30-50 градусов, испарение от скважинной воды охлаждая с 7-10 до 0.5-2 градусов) подойдет? Если умеешь пользоваться битцеровской прогой, то какие проблемы? Выбираешь модель подставляешь свой режим и получаешь ответ.

	IP записан

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Re: Вопрос по обвязки системы Ответ #26 - 14.12.2020 :: 17:05:55	Функции поста	Печать
	Вопрос по температурам, правильно я понимаю, что температура испарения это температура вещества от которого кипит фреон (минимальная температура кипения? в моем случае 0,5-1 градус), а температура перегрева эта та, на которую настраивается ТРВ?
	« Последняя редакция: 14.12.2020 :: 17:13:12 - mityafiles »

	IP записан

mihail97 Член клуба Холодильщик Отсутствует Сообщений: 1705 Местоположение: г. Киров Зарегистрирован: 09.09.2008 Пол:	Re: Вопрос по обвязки системы Ответ #27 - 14.12.2020 :: 17:33:13	Функции поста	Печать
	Ты похож на человека, который не зная азбуку, лезет в дикторы. С теорией у тебя пипец.


	IP записан

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Re: Вопрос по обвязки системы Ответ #28 - 14.12.2020 :: 18:37:10	Функции поста	Печать
	mihail97 писал(а) 14.12.2020 :: 17:33:13: Ты похож на человека, который не зная азбуку, лезет в дикторы. С теорией у тебя пипец. Ну так и раздел соответствующий, не хочется отвечать, какой смысл выпендриваться? Показать, что знаешь лучше всех? ))) Я хочу понять что да как, поэтому и спрашиваю. Собрать конструктор считаю не сложным делом. Понять работу и особенности основных частей, вот что я хочу здесь. На текущий момент у меня есть возможность за адекватные деньги купить компрессор. Благодаря участникам форума, стало ясно что он подходит, даже с учетом потери этикетки...
	« Последняя редакция: 14.12.2020 :: 19:17:35 - mityafiles »

	IP записан

mihail97 Член клуба Холодильщик Отсутствует Сообщений: 1705 Местоположение: г. Киров Зарегистрирован: 09.09.2008 Пол:	Re: Вопрос по обвязки системы Ответ #29 - 15.12.2020 :: 06:52:10	Функции поста	Печать
	mityafiles писал(а) 14.12.2020 :: 18:37:10: Ну так и раздел соответствующий, не хочется отвечать, какой смысл выпендриваться? Показать, что знаешь лучше всех? ))) Я хочу понять что да как, поэтому и спрашиваю. Собрать конструктор считаю не сложным делом. Понять работу и особенности основных частей, вот что я хочу здесь. На текущий момент у меня есть возможность за адекватные деньги купить компрессор. Благодаря участникам форума, стало ясно что он подходит, даже с учетом потери этикетки... Никогда не похволялся своими знаниями, да и немного их у меня. Например Макс гораздо боьше меня знает. Да, раздел для самоучек и тебе подсказывали, но сам то должен знать хоть элементарные основы холода, и уже сразу конструировать холодильный агрегат с водой 0.5*С. Конечно, если у тебя денег не меряно, учись на своих ошибках. Всё таки сначало почитай, что такое температура кипения, непонятно спрашивай.


	IP записан

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Re: Вопрос по обвязки системы Ответ #30 - 15.12.2020 :: 13:06:56	Функции поста	Печать
	Я знаю, что такое температура кипения и от чего она зависит, я хотел понять что в прогу битцера вбивать... Тем временем битцер ответил, марка компрессора 4CC-6.2Y-40S
	« Последняя редакция: 15.12.2020 :: 13:33:04 - mityafiles »

	IP записан

Hell-Hound Холодильщик Отсутствует Сообщений: 254 Местоположение: Екатеринбург Зарегистрирован: 23.12.2010 Пол:	Re: Вопрос по обвязки системы Ответ #31 - 15.12.2020 :: 14:23:02	Функции поста	Печать
	Может быть тогда начнешь с того, чтобы подобрать теплообменники для твоих потребностей.


	IP записан

mityafiles Малоактивный пользователь Отсутствует Сообщений: 15 Зарегистрирован: 07.12.2020	Re: Вопрос по обвязки системы Ответ #32 - 15.12.2020 :: 14:41:13	Функции поста	Печать
	Hell-Hound писал(а) 15.12.2020 :: 14:23:02: ожет быть тогда начнешь с того, чтобы подобрать теплообменники для твоих потребностей. Теплообменники планируются самостоятельного изготовления, благо иногда есть доступ к станочному парку. Планирую кожехотрубные. Начал с компрессора, потому, что предложили по заманчивой цене.
	« Последняя редакция: 15.12.2020 :: 14:49:28 - mityafiles »

	IP записан
