Горячая тема (более 10 ответов) Ремонт диагностика мозгов (микропроцессора) и пульта управления xarios 350MT (число прочтений - 1870 )
Александр12121
Малоактивный пользователь
*
Отсутствует



Сообщений: 11
Зарегистрирован: 09.03.2021
Ремонт диагностика мозгов (микропроцессора) и пульта управления xarios 350MT
10.03.2021 :: 20:13:41
Функции поста
Скинте кто пожалуйста распиновку с мозгов на кокой контакт что должно приходить, чтобы их проверить, и как проверить пульт управления?

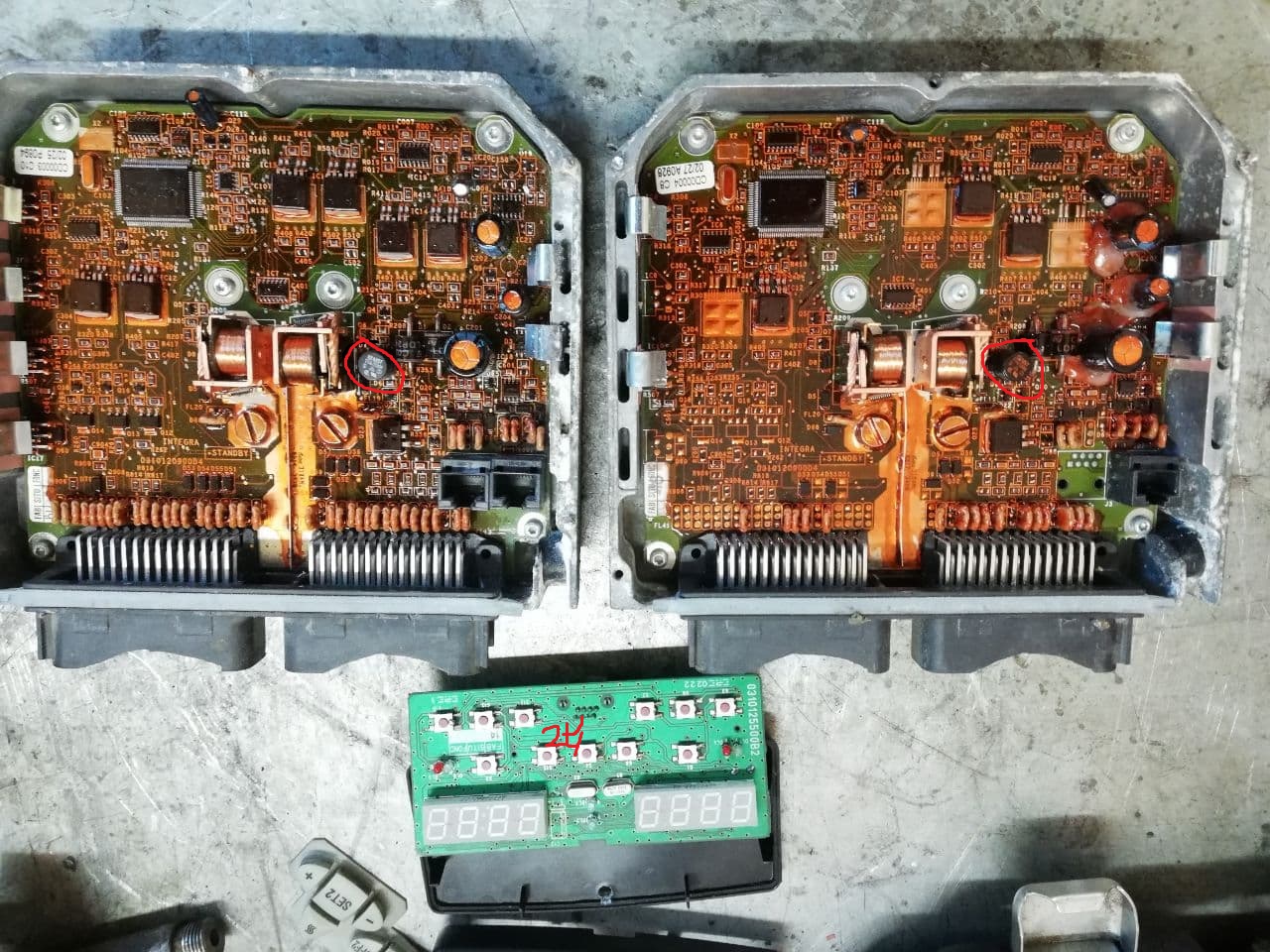

На мозги + приходит, предохранитель на 1А в мозгах целый (обведен красным на фото), на пульт приходит 24В., но он не включается и в нем не чего не светится. (провод на пульт целый.) иди просто пульт умер без шансов на востоновления
? Кто что подскажет?
P.S Установку только купил , была не рабочая что было с ней до этого некто не знает.
№ мозга 12-0055-01 REV: B
№ второго 12-00555-51

Наверх

IP записан

МАСТЕР
Координатор
Член клуба
Холодильщик
*
Отсутствует


Инженер по транспортному
холодильному оборудованию

Сообщений: 2002
Местоположение: RUSSIA
Зарегистрирован: 01.09.2011
Пол: Мужской
Re: Ремонт диагностика мозгов (микропроцессора) и пульта управления xarios 350MT
Ответ #1 - 10.03.2021 :: 20:42:13
Функции поста
При включении замка зажигания на (4) пине должно приходить через пред (1-3 ампера) бортовое питание иначе ничего не включиться, а так же (40 и 34 пины должны быть замкнуты это минус), это лягушка на крышке установки сверху, ее обычно закорачивают.

TEC_ELS_Xarios_350MT_230-400-460-3-50-60Hz_62-61614-00_Rev-.pdf (Вложенный файл удалён)
Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
Наверх

IP записан

Александр12121
Малоактивный пользователь
*
Отсутствует



Сообщений: 11
Зарегистрирован: 09.03.2021
Re: Ремонт диагностика мозгов (микропроцессора) и пульта управления xarios 350MT
Ответ #2 - 10.03.2021 :: 22:16:42
Функции поста
Перед я правельно понял это главный плюс который идёт на мозги на прямую.

Наверх

IP записан

МАСТЕР
Координатор
Член клуба
Холодильщик
*
Отсутствует


Инженер по транспортному
холодильному оборудованию

Сообщений: 2002
Местоположение: RUSSIA
Зарегистрирован: 01.09.2011
Пол: Мужской
Re: Ремонт диагностика мозгов (микропроцессора) и пульта управления xarios 350MT
Ответ #3 - 11.03.2021 :: 16:37:16
Функции поста
Повторюсь, на (4) пин при включении замка зажигания должен приходить бортовой (+) либо 12 либо 24v, в зависимости от комплектации, через пред (1-3 ампера), обычно его устанавливают при монтаже агрегата в кабине водителя,под панелью управления,либо в релейной коробке. Главный плюс питания идет от АКБ через силовой (40а) пред. Вы внимательно изучите эл.схему, там все ясно и понятно нарисованно.
« Последняя редакция: 11.03.2021 :: 16:38:29 - МАСТЕР »
Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
Наверх

IP записан

Александр12121
Малоактивный пользователь
*
Отсутствует



Сообщений: 11
Зарегистрирован: 09.03.2021
Re: Ремонт диагностика мозгов (микропроцессора) и пульта управления xarios 350MT
Ответ #4 - 11.03.2021 :: 18:37:03
Функции поста
Да, все спасибо, просто я тупанул не понял слово пред,что это предохранитель, если плюс приходит и пульт не горит то ему хона, это я верно понял? На пульт - тоже должен подоватся? Или только +

Наверх

IP записан

МАСТЕР
Координатор
Член клуба
Холодильщик
*
Отсутствует


Инженер по транспортному
холодильному оборудованию

Сообщений: 2002
Местоположение: RUSSIA
Зарегистрирован: 01.09.2011
Пол: Мужской
Re: Ремонт диагностика мозгов (микропроцессора) и пульта управления xarios 350MT
Ответ #5 - 11.03.2021 :: 21:24:20
Функции поста
Александр12121 писал(а) 11.03.2021 :: 18:37:03:
слово пред,что это предохранитель

ДА!! Сократил. Бортовое питание (+), приходит не только от АКБ но и по инфо проводу на (4) пин, минус соответственно как положенно основной от АКБ и через замкнутые пины верхней кнопки крышки читайте выше.По кабелю управления из блока  после питание приходит соответственно на пульт в кабине, если у Вас по всем питающим точкам как положенно все приходит и( + и -), а пульт не включаеться, то небходимо проверять или лечить ( блок контроллер в алюминевом корпусе,проверять кабель управления, ну и естественно сам пульт). По другому не получиться. Берите эл.схему прибор и проверяйте питание.

Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
Наверх

IP записан

Александр12121
Малоактивный пользователь
*
Отсутствует



Сообщений: 11
Зарегистрирован: 09.03.2021
Re: Ремонт диагностика мозгов (микропроцессора) и пульта управления xarios 350MT
Ответ #6 - 13.03.2021 :: 14:53:22
Функции поста
Все проверил на 4 пин после поворота ключа зажигания приходит +, 40 и 34 пин замкнутый между собой, провод который идёт на Пульт в кабину незвонился заменил на витую пару.. Всеравно пульт не включается. Проверил ну пульт в кабину приходи один +, и три -, новерное за много для пульта,  кранты мозгам или пульт?, или можно что то ещё проверить? Подскажите куда можно глянуть?

Наверх

IP записан

МАСТЕР
Координатор
Член клуба
Холодильщик
*
Отсутствует


Инженер по транспортному
холодильному оборудованию

Сообщений: 2002
Местоположение: RUSSIA
Зарегистрирован: 01.09.2011
Пол: Мужской
Re: Ремонт диагностика мозгов (микропроцессора) и пульта управления xarios 350MT
Ответ #7 - 13.03.2021 :: 21:05:45
Функции поста

Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
Наверх

IP записан

anatolka
Холодильщик
*
Отсутствует



Сообщений: 139
Местоположение: Брянск
Зарегистрирован: 04.09.2012
Re: Ремонт диагностика мозгов (микропроцессора) и пульта управления xarios 350MT
Ответ #8 - 13.03.2021 :: 21:30:30
Функции поста
Александр12121 писал(а) 13.03.2021 :: 14:53:22:
кранты мозгам или пульт?, или можно что то ещё проверить?

Замена или ремонт блока управления и скорей всего ремонт электропроводки на установке и замена провода до пульта

Наверх

IP записан

Александр12121
Малоактивный пользователь
*
Отсутствует



Сообщений: 11
Зарегистрирован: 09.03.2021
Re: Ремонт диагностика мозгов (микропроцессора) и пульта управления xarios 350MT
Ответ #9 - 14.03.2021 :: 09:52:24
Функции поста
Спасибо всем за советы, провод до пульта поменял, дальше уже по поводу ремонта буду обращаться к специалистам тут я уже сам не чего не сделаю, по результатам отпишу.

Наверх

IP записан

Максимэн
Активный пользователь
*
Отсутствует



Сообщений: 93
Местоположение: Санкт-Петербург
Зарегистрирован: 05.09.2016
Пол: Мужской
Re: Ремонт диагностика мозгов (микропроцессора) и пульта управления xarios 350MT
Ответ #10 - 24.03.2021 :: 15:35:21
Функции поста
Здравствуйте, если еще актуально то могу помочь с ремонтом.
« Последняя редакция: 24.03.2021 :: 20:43:53 - МАСТЕР »
Наверх
ICQ
IP записан

МАСТЕР
Координатор
Член клуба
Холодильщик
*
Отсутствует


Инженер по транспортному
холодильному оборудованию

Сообщений: 2002
Местоположение: RUSSIA
Зарегистрирован: 01.09.2011
Пол: Мужской
Re: Ремонт диагностика мозгов (микропроцессора) и пульта управления xarios 350MT
Ответ #11 - 24.03.2021 :: 20:45:21
Функции поста
« Последняя редакция: 24.03.2021 :: 21:26:54 - mаks77 »
Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
