Обычная тема Параметры ТК для вентилятора ZIEHL-ABEGG FE080-SDS.6N.V7 ка (число прочтений - 631 )
GERGARDT
Холодильщик
*
Отсутствует



Сообщений: 151
Местоположение: MOSCOW
Зарегистрирован: 01.08.2012
Параметры ТК для вентилятора ZIEHL-ABEGG FE080-SDS.6N.V7 ка
02.11.2021 :: 09:59:20
Функции поста
На конденсаторе чиллера RHOSS установлены вентиляторы: ZIEHL-ABEGG FE080-SDS.6N.V7
3 AC 400V 3,7/1,6A 760/480rpm.
Вентиляторы имеют нормально замкнутый термоконтакт (ТК), параметры которого не нормируются в технических данных.
http://phk-holod.ru/ventilyator-fe-080-sds-6n-v7

Какой ток и напряжение допускается на контактах ТК у вентилятора ZIEHL-ABEGG FE080-SDS.6N.V7- ?

Наверх

IP записан

GERGARDT
Холодильщик
*
Отсутствует



Сообщений: 151
Местоположение: MOSCOW
Зарегистрирован: 01.08.2012
Re: Параметры ТК для вентилятора ZIEHL-ABEGG FE080-SDS.6N.V7
Ответ #1 - 02.11.2021 :: 11:33:24
Функции поста
Вопрос с параметрами ТК появился после невозможности ремонта штатного регулятора мощности вентиляторов:
S.EL.PRO MODEL: RGM 340 REV.01.
3-PHASE VAC STEPLESS CONTROLLER
Nominal Current: 40A Over load: 70A (10s)
Плата управления залита водой, ремонту не подлежит.
Датчик давления  в комплекте с регулятором:
WIKAI AC-1 P 13190342
Р=15Bar (фреон R134A)



Был подобран аналогичный регулятор:

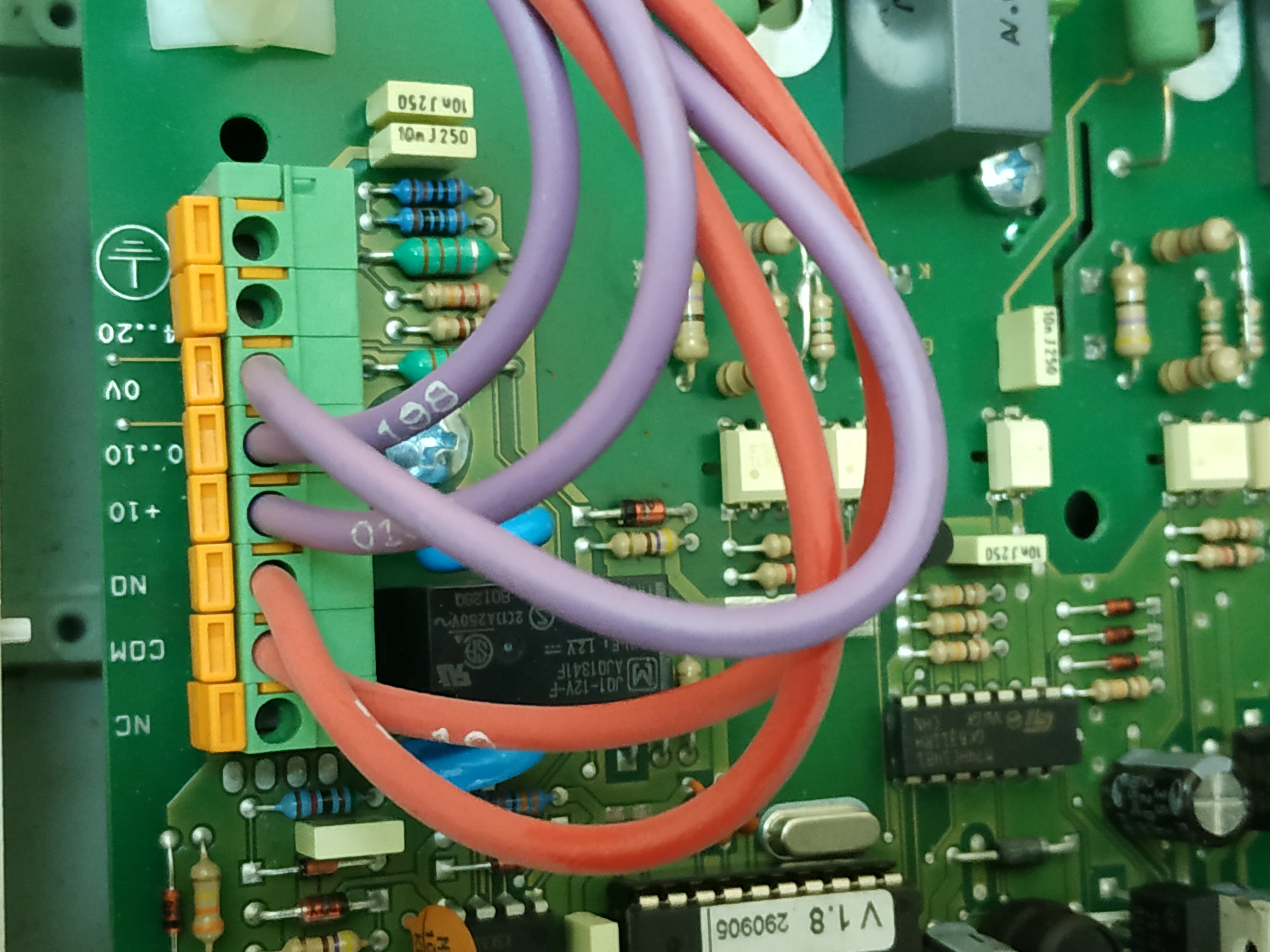

FAE  VRTMS40BADPL55 V1.8
26kVA 40(3)A 400V AC50/60Hz
Регулятор работал с датчиком 0-10V, который вышел из строя. В регуляторе есть вход 4-20мА, но нет питания +24V.



При подключении датчика давления (4-20мА) от предшествующего регулятора обороты вентиляторов малы, по причине малого напряжения +10V для питания датчика.

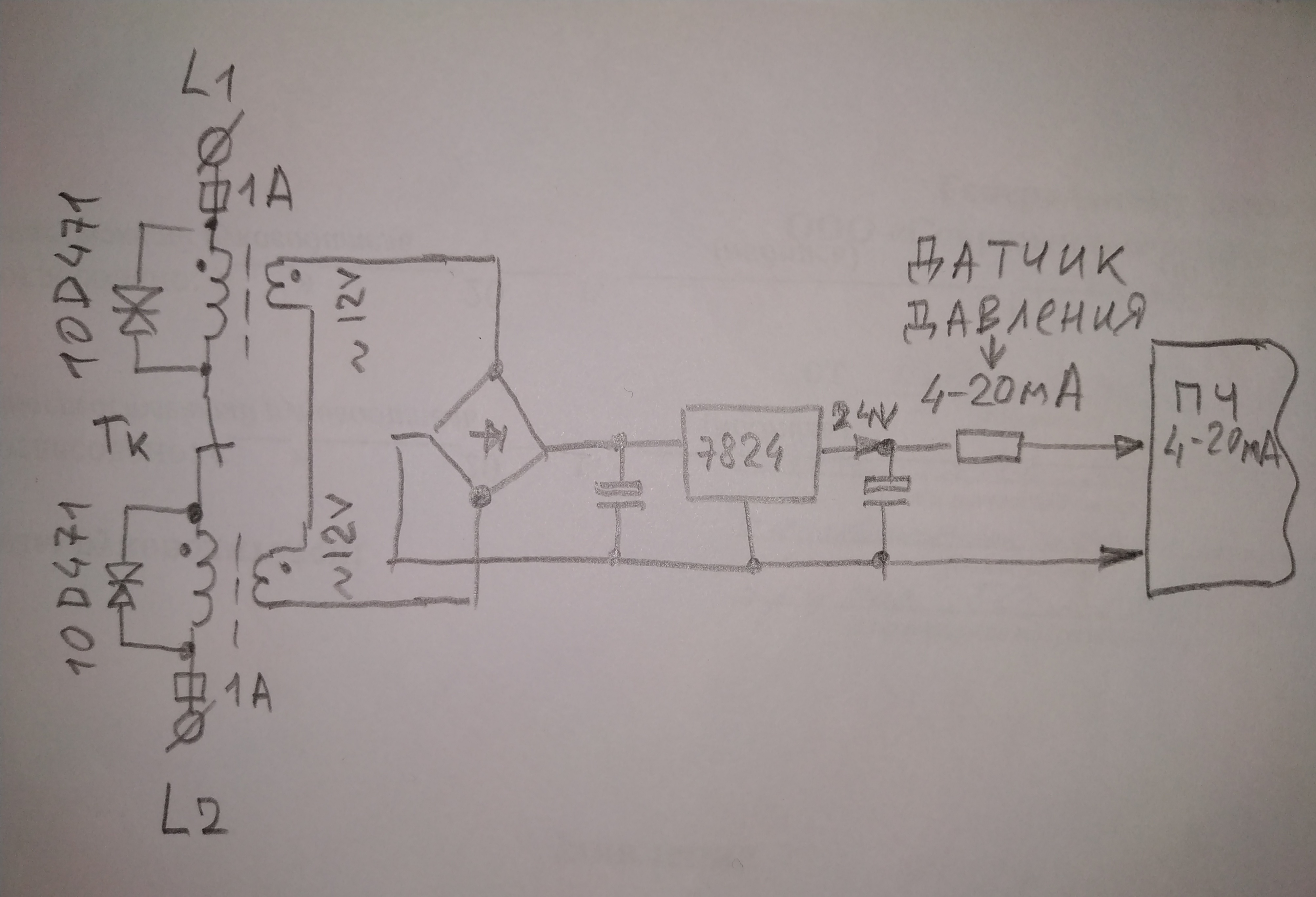

Поэтому появилась необходимость в доработке:
внешнего источника питания +24V для датчика давления 4-20мА, который отключится при разрыве термоконтакта ТК любого из вентиляторов.



Таким образом, на ТК поступает напряжение относительно земли не более 230V/ 0.1А.

Наверх

IP записан

mаks77
Координатор
Член клуба
Холодильщик
*
Отсутствует


Похож на инженера по холодильному
оборудованию

Сообщений: 9292
Местоположение: С-Пб
Зарегистрирован: 01.05.2006
Пол: Мужской
Re: Параметры ТК для вентилятора ZIEHL-ABEGG FE080-SDS.6N.V7 ка
Ответ #2 - 02.11.2021 :: 16:01:23
Функции поста
GERGARDT писал(а) 02.11.2021 :: 09:59:20:
...Какой ток и напряжение допускается на контактах ТК у вентилятора ZIEHL-ABEGG FE080-SDS.6N.V7- ?


Обычно Umax = 250 V AC, Inom = 1.5 A, Imax= 5.0 A (cut-in and cut-out current)
« Последняя редакция: 02.11.2021 :: 16:01:45 - mаks77 »

Наверх

IP записан

GERGARDT
Холодильщик
*
Отсутствует



Сообщений: 151
Местоположение: MOSCOW
Зарегистрирован: 01.08.2012
Re: Параметры ТК для вентилятора ZIEHL-ABEGG FE080-SDS.6N.V7 ка
Ответ #3 - 02.11.2021 :: 20:27:35
Функции поста
mаks77 писал(а) 02.11.2021 :: 16:01:23:
Обычно Umax = 250 V AC,
Inom = 1.5 A,
Imax= 5.0 A (cut-in and cut-out current)


max77, большое спасибо за консультацию.
С аварийным предохранителем 250V 1А в разрыв контакта ТК можно не  беспокоиться о подгорании контактов и пробоя на корпус.

Реальный ток менее 0.1А и дуга не потянется при разрыве контакта, т.к. индуктивность трансформаторов мала.
Варисторы погасят ЭДС от импульсных помех.

Даже если один из трансформаторов или оба замкнут межвитками, или пробьются на корпус,  то ток будет не более 1А с любой из фаз.


Наверх
