Датчик температуры Trane (число прочтений - 1552 )

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Датчик температуры Trane 06.10.2023 :: 10:17:03	Функции поста	Печать
	Коллеги, есть у кого характеристики датчика температуры чиллера Trane p/n SEN02133 ?
	« Последняя редакция: 06.10.2023 :: 10:17:43 - mаks77 »
	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Датчик температуры Trane Ответ #1 - 07.10.2023 :: 16:22:36	Функции поста	Печать
	Сам сенсор, как предположение, термистор NTC 10 K. Есть пару стареньких файлов с данными по термисторам NTC 10 K от Trane.

	Trane_NTC10K.pdf (Вложенный файл удалён) Trane_Sensor.pdf (Вложенный файл удалён)
	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Датчик температуры Trane Ответ #2 - 07.10.2023 :: 22:55:45	Функции поста	Печать
	serviceman писал(а) 07.10.2023 :: 16:22:36: ...как предположение, термистор NTC 10 K ... Попробую от Йорика припаять, там тоже 10К


	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Датчик температуры Trane Ответ #3 - 08.10.2023 :: 05:54:52	Функции поста	Печать
	Carel, Dixell, Eliwell тоже.


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Датчик температуры Trane Ответ #4 - 03.12.2024 :: 10:03:58	Функции поста	Печать

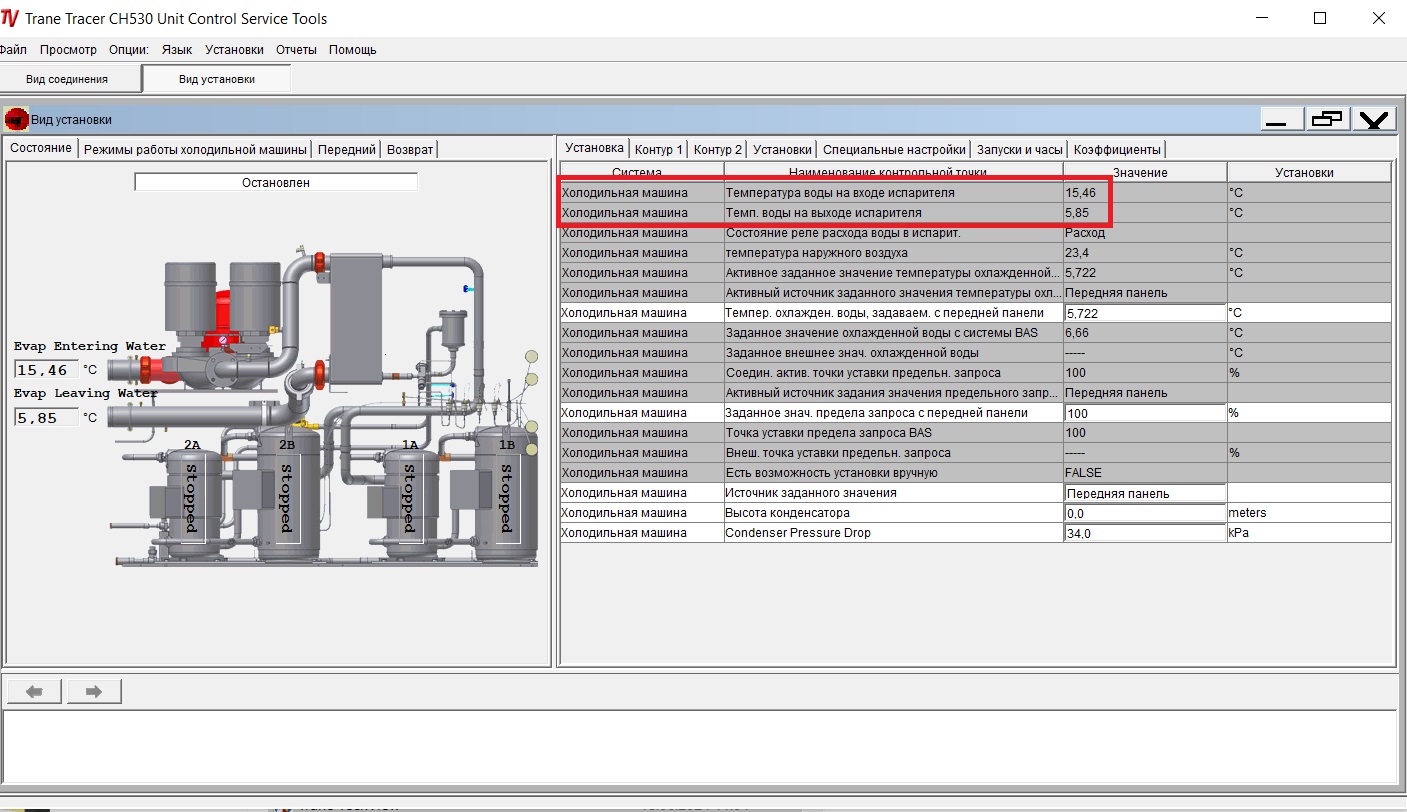

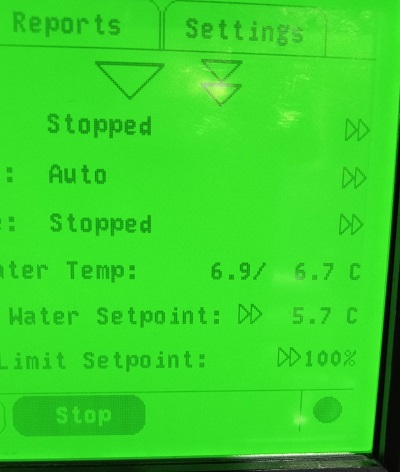

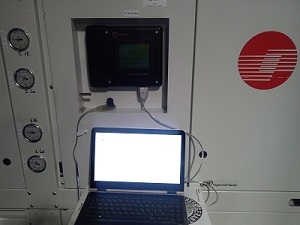

	За прошедший год проблема с датчиком не ушла. Проблема заключается в том, что контроллер Tracer CH530 показывает температуру входящей воды выше на несколько градусов. Думал, что дело в датчике. Поставили новый, прописали через TechView Service Tool. Через несколько часов работы опять показывает завышенную температуру. Отсоединяешь разъем датчика, ставишь на место - опять всё в норме на некоторое время. Аналогичная реакция на любой разъем этого шлейфа. На работу чиллера (Trane CCUN214) не влияет (регулировка идёт по температуре выходящей воды), но некорректные показания раздражают. Где искать проблему?
	« Последняя редакция: 03.12.2024 :: 11:52:33 - mаks77 »
	01.jpg (Вложенный файл удалён \| 35 Загрузки ) 02_005.jpg ( 48 KB \| 26 Загрузки ) 03_005.jpg ( 24 KB \| 45 Загрузки ) 04_004.jpg ( 60 KB \| 46 Загрузки )
	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Датчик температуры Trane Ответ #5 - 03.12.2024 :: 13:17:37	Функции поста	Печать
	На этом шлейфе трв есть? Не может быть просадки напряжения?


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Датчик температуры Trane Ответ #6 - 03.12.2024 :: 15:19:59	Функции поста	Печать
	reff писал(а) 03.12.2024 :: 13:17:37: На этом шлейфе трв есть? Не может быть просадки напряжения? Да, ЭРВ есть, 2 шт. (на схеме 5Y54-1, 5Y54-2 во вложении). Врёт только один датчик температуры.

	wiring.PDF ( 430 KB \| 27 Загрузки )
	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Датчик температуры Trane Ответ #7 - 03.12.2024 :: 19:19:43	Функции поста	Печать
	Подозрительно , что он первый по шлейфу. Двойных адресов в техвин нет? Появляется подобная путаница, когда при замене датчика не удалить предварительно из системы старый ,датчик и назначить новый. Я раз запутался, потом удалял все датчики и делал переназначение Может что то с коннектором, или штекером. Можно перепроверить на другом свободном штекере. На схеме на шлейфе J3 есть выносной опционный датчик/ Он наверняка не используется. Можно воспользоваться его штекером и сделать привязку заново, предварительно удалить датчик (датчики). До трубы конечно не дотянется, повисит в воздухе несколько часов. Чиллер только ограничить по производительности во время испытаний, чтобы не замерз. Управляющий датчик получится первым, мало ли что.
	« Последняя редакция: 03.12.2024 :: 19:40:45 - reff »

	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Датчик температуры Trane Ответ #8 - 03.12.2024 :: 21:56:32	Функции поста	Печать
	reff писал(а) 03.12.2024 :: 19:19:43: ...Появляется подобная путаница, когда при замене датчика не удалить предварительно из системы старый ,датчик и назначить новый... А вот это проверим!


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Датчик температуры Trane Ответ #9 - 04.12.2024 :: 14:37:47	Функции поста	Печать
	Проверили TechView. Ничего подозрительного. Старый датчик удалён.(вложение)
	« Последняя редакция: 04.12.2024 :: 14:49:09 - mаks77 »
	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Датчик температуры Trane Ответ #10 - 04.12.2024 :: 15:36:09	Функции поста	Печать
	Может все же сам датчик. поменяй их местами


	IP записан

Владимир28 Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 01.05.2026	Re: Датчик температуры Trane Ответ #11 - 01.05.2026 :: 14:08:28	Функции поста	Печать
	mаks77 писал(а) 04.12.2024 :: 14:37:47: Проверили TechView. Ничего подозрительного. Старый датчик удалён.(вложение) Добрый день. Можете поделиться програмой трейн на русском. На объекте старенький трейн, шеф говорит давай попробуем востановить ))) железки уже заказали а вот с прогой официалы как то не дружат, то что в сети на Англ и еще регистрацию просит(((


	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Датчик температуры Trane Ответ #12 - 02.05.2026 :: 16:23:59	Функции поста	Печать
	А на русском TechView бывал отродясь? Вот с этого сайта скачал без проблем TechView 15.0.exe. Там при установке вроде сначал Java надо установить, ( но это не точно, давно было). Про трюки с магнитом надеюсь в курсе. https://www.trane.com/commercial/north-america/us/en/products-systems/smart-buil...


	IP записан

Владимир28 Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 01.05.2026	Re: Датчик температуры Trane Ответ #13 - 02.05.2026 :: 19:37:10	Функции поста	Печать
	[quote author=312730342B2127420 link=1696587423/12#12 date=1777739039]А на русском TechView бывал отродясь? Вот с этого сайта скачал без проблем TechView 15.0.exe. Там при установке вроде сначал Java надо установить, ( но это не точно, давно было). Про трюки с магнитом надеюсь в курсе. Добрый. спасибо попробую. Ну буквально у Максима скрины на русском )))) по этому и спросил.
