Обычная тема mitsubishi tnw4 (число прочтений - 384 )
Altynasyr
Малоактивный пользователь
*
Отсутствует



Сообщений: 2
Зарегистрирован: 17.09.2025
mitsubishi tnw4
17.09.2025 :: 08:18:55
Функции поста

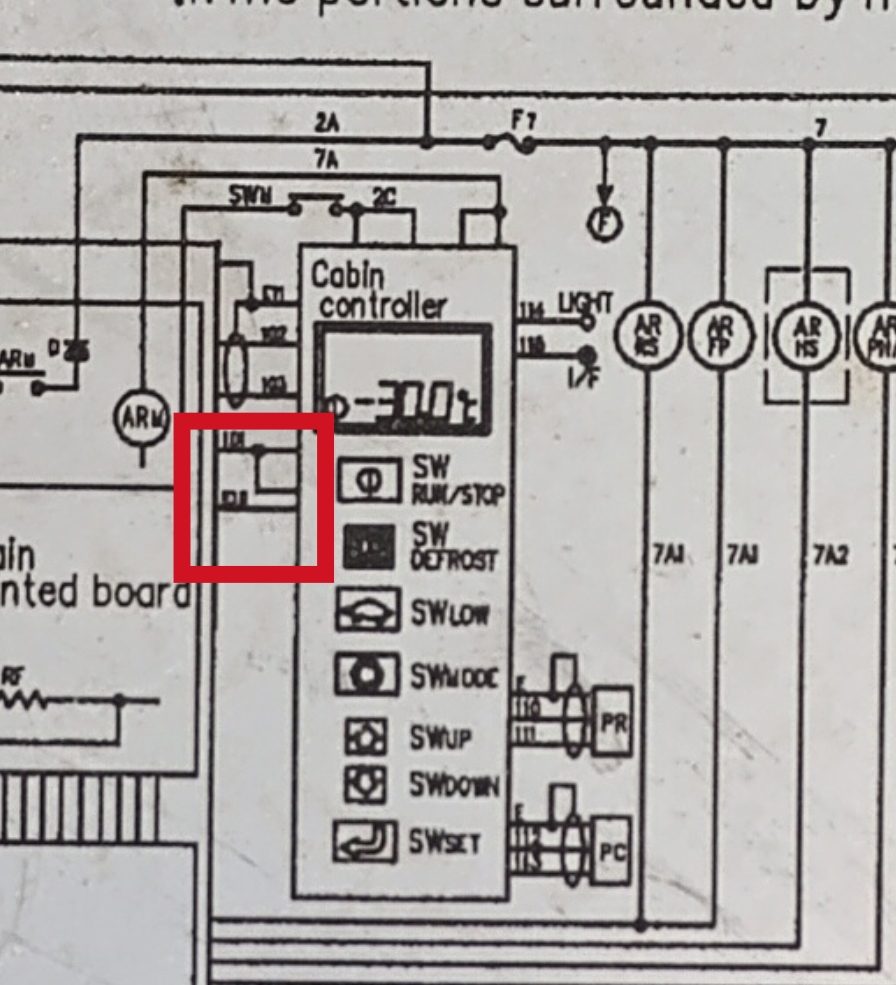

привезли машину с tnw4 и контроллер tjs502a083, провода оборваны на контроллере.
вход + 12
минус
выход + 12
даты +- понятно
может у кого точная распиновка этого блока есть?
не понятно что это за провода

Наверх

IP записан

Altynasyr
Малоактивный пользователь
*
Отсутствует



Сообщений: 2
Зарегистрирован: 17.09.2025
Re: mitsubishi tnw4
Ответ #1 - 18.09.2025 :: 06:39:20
Функции поста

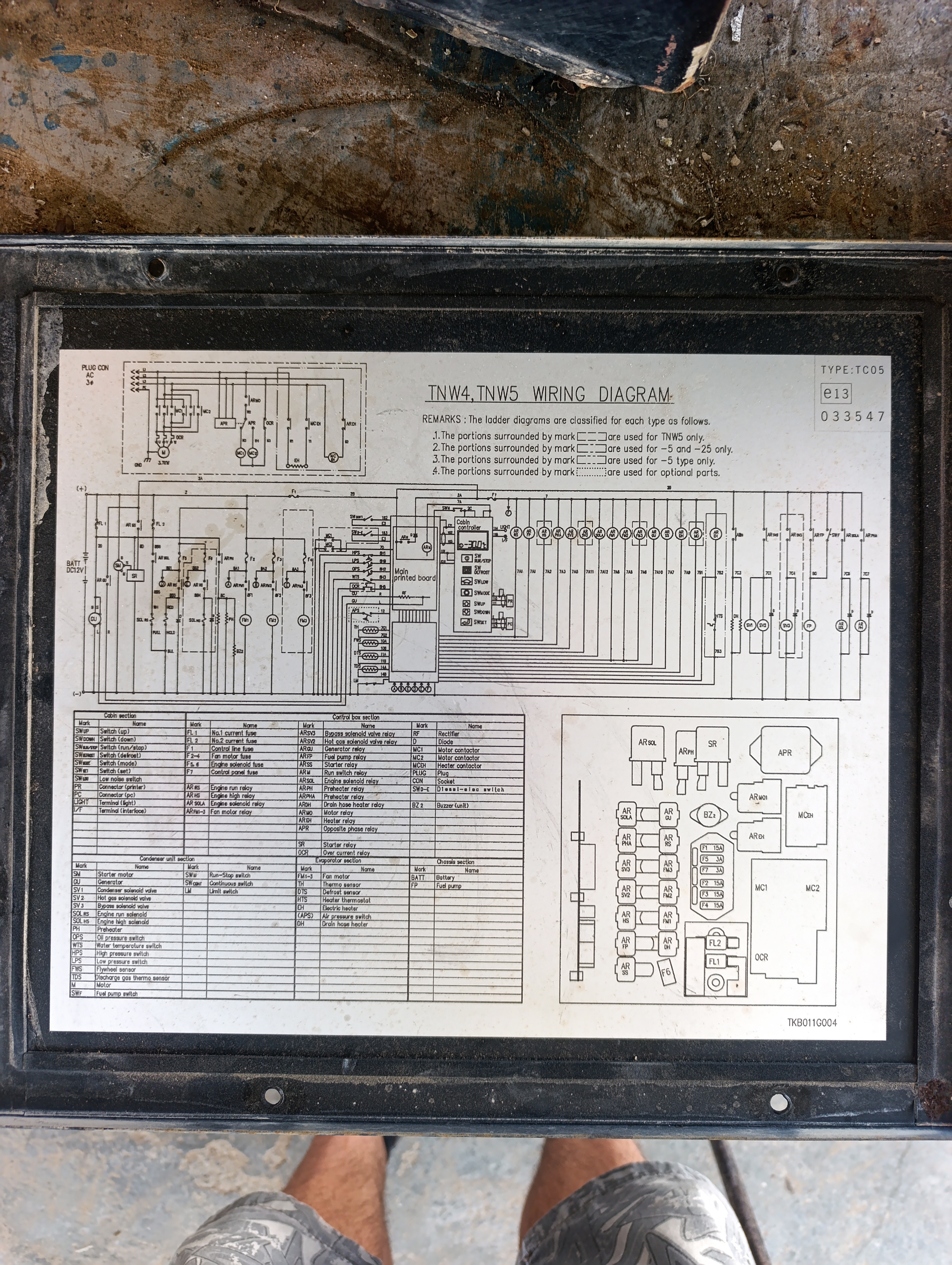

вот схема, если кому понадобится
