Изменение частоты врвщения спирального компрессора. (число прочтений - 2060 )

Aleksanders Активный пользователь Отсутствует Сообщений: 78 Местоположение: belgorod Зарегистрирован: 08.09.2015 Пол:	Изменение частоты врвщения спирального компрессора. 17.09.2025 :: 12:11:59	Функции поста	Печать
	Возможно что эта тема уже обсуждалась, но найти не смог на этом форуме. речь идет об установки частотника для изменения частоты вращения спирального компрессора. или такой вариант проходит только с поршневыми компрессорами? Если у кого есть такой опыт, поделитесь пожалуйста.


	GTalkSkype/VoIP IP записан

Виталий Смирнов Администратор Холодильщик Член клуба Отсутствует Инженер 070200 Сообщений: 3136 Местоположение: Москва Зарегистрирован: 02.03.2002 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #1 - 17.09.2025 :: 14:12:06	Функции поста	Печать
	Есть контроллеры, которые управляют частотой вращения двигателя спирального компрессора и это сейчас самый продвинутый способ регулирования холодопроизводительности спирального компрессора.

	Поделитесь со мной вашей холодильной новостью.
	www Skype/VoIP Facebook ICQ IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #2 - 18.09.2025 :: 05:30:48	Функции поста	Печать
	Только такой компрессор должен допускать изменение частоты вращения. Разбирал спиральник от Дайкин с VRV, там снизу на валу стоит насос шестеренчатый, для подачи масла.


	IP записан

Vladimir63 Заядлый пользователь Отсутствует Сообщений: 198 Местоположение: Тольятти Зарегистрирован: 11.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #3 - 22.09.2025 :: 17:28:01	Функции поста	Печать
	Aleksanders писал(а) 17.09.2025 :: 12:11:59: Возможно что эта тема уже обсуждалась, но найти не смог на этом форуме. речь идет об установки частотника для изменения частоты вращения спирального компрессора. или такой вариант проходит только с поршневыми компрессорами? Если у кого есть такой опыт, поделитесь пожалуйста. Добрый день! Почитайте вот здесь: https://www.holod-konsultant.ru/cgi-bin/yabb/YaBB.pl?num=1693924359 Нужно было решить обратную задачу - решили не заморачиваться и отправить заказчика за новым чиллером. Кроме того была задача уже в другом месте как раз поставить частотники, для плавной регулировки мощности и исключения режима отключения компрессора и повышения температуры воздуха в период отключения. Посоветовавшись с персоналом производителя различных спиральников, выяснили, что на стандартный Копланд/Данфосс можно поставить частотник, но нижняя планка по частоте - 35Гц, что не спасало нас в плане хотелок по границам регулировки. Как-то так.


	IP записан

Vladimir63 Заядлый пользователь Отсутствует Сообщений: 198 Местоположение: Тольятти Зарегистрирован: 11.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #4 - 25.09.2025 :: 15:24:14	Функции поста	Печать
	Вот нашел у себя в архиве по данному вопросу ответ от одного уважаемого специалиста: "Мои знакомые проводили испытания по использованию инверторов на обычных спиральных компрессорах (ZF18). Вот не официальные данные таких экспериментов. Результаты такие - повысить производительность нельзя. При понижении оборотов (больше чем на 20-25%) - компрессор сильно греется. Очевидно разъединяются спирали и идет неконтролируемый перепуск газа, прекращается подача масла в верхний подшипник. Со временем - открывается защитный клапан, компрессор перестает "качать"." Так что как уже говорили выше коллеги, компрессор должен быть "заточен" под использование с частотником.


	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #5 - 25.09.2025 :: 18:57:01	Функции поста	Печать
	Ну если читать самого Копланда, то такие как ZB,ZS,ZF это 45-60 Гц. ZCH и еще некоторые 35-70. Но есть и такие, как ZPV, так там уже 17-120 Гц.

	zpv063-copeland-scroll-variable-speed-compressors-en-us-160788.pdf ( 1216 KB \| 41 Загрузки )
	IP записан

Vladimir63 Заядлый пользователь Отсутствует Сообщений: 198 Местоположение: Тольятти Зарегистрирован: 11.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #6 - 27.09.2025 :: 17:01:17	Функции поста	Печать
	serviceman писал(а) 25.09.2025 :: 18:57:01: Ну если читать самого Копланда, то такие как ZB,ZS,ZF это 45-60 Гц. ZCH и еще некоторые 35-70. Но есть и такие, как ZPV, так там уже 17-120 Гц. Дык я же не спорю, это как раз и подтверждает практический эксперимент со СТАНДАРТНЫМ Копландом ZF18. А ZPV - это как раз спиральник заточенный под изменение частоты вращения, поэтому и можно понижать до 17Гц. Интересно, а производительность меняется прямо пропорционельно частоте вращения или нет. Спасибо за бюллетень, сохраню в архив.


	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #7 - 28.09.2025 :: 05:52:51	Функции поста	Печать
	Влияние преобразователя частоты (VFD) на производительность и потребляемую мощность. Производительность компрессора можно рассчитать как прямо пропорциональную скорости вращения.

	AE21-1369_R7.pdf ( 519 KB \| 29 Загрузки )
	IP записан

Vladimir63 Заядлый пользователь Отсутствует Сообщений: 198 Местоположение: Тольятти Зарегистрирован: 11.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #8 - 28.09.2025 :: 15:04:11	Функции поста	Печать
	serviceman писал(а) 28.09.2025 :: 05:52:51: Производительность компрессора можно рассчитать как прямо пропорциональную скорости вращения. Т.е. допустим при 25Гц это будет половина производительности при стандартных 50Гц?


	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #9 - 29.09.2025 :: 05:35:59	Функции поста	Печать
	Думаю, примерно да. Если конечно компрессор допускает 25 Гц. Зависимость не идеально линейная, но очень близкая. Для грубого расчета и понимания принципа — да, 25 Гц ≈ 50% производительности. Это правильное инженерное допущение. Однако, на практике есть нюансы, которые нарушают строгую линейность: Объемный КПД (Volumetric Efficiency): На очень низких оборотах КПД компрессора может немного падать из-за поведения клапанных пластин и утечек. Поэтому реальная производительность на 25 Гц может быть чуть меньше, чем ровно 50% от номинала.У спиральников нет клапанных пластин, но есть утечки в зоне спиралей и потери на уплотнениях — поэтому эффективность тоже «проседает» на низких оборотах. Теплообмен: Производительность системы — это не только производительность компрессора. На низких скоростях эффективность теплообмена в испарителе и конденсаторе также меняется, что может дополнительно скорректировать итоговую холодопроизводительность. Напорные характеристики: Система имеет определенное гидравлическое сопротивление. Компрессор на низких оборотах может не преодолевать его так же эффективно. Вот прямая цитата от Copeland - Effect of the VFD on Performance and PowerInput. The compressor capacity can be calculated as being in direct proportion to the speed. A compressor is designed to have optimum pumping efficiency at its nominal speed, usually 1750 RPM for Discus and 3500 RPM for scroll. Думаю, для надежности всегда лучше дополнительно проконсультироваться с производителем.


	IP записан

Колотун-Бабай Член клуба Холодильщик Отсутствует Сообщений: 1629 Местоположение: Новосибирск. Но это неточно. Зарегистрирован: 23.07.2007 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #10 - 29.09.2025 :: 08:14:49	Функции поста	Печать
	В чем техническая задача, собственно? Регулировать частоту оборотов компрессора чтобы что?

	Угадай мелодию!
	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #11 - 29.09.2025 :: 20:16:43	Функции поста	Печать
	Колотун-Бабай писал(а) 29.09.2025 :: 08:14:49: В чем техническая задача, собственно? Регулировать частоту оборотов компрессора чтобы что? Чтобы, например, родить недорогую замену компрессорам технологии BLDC. Из практики, приточно- вытяжная вентустановка в операционной. Теплообменник универсальный тепло-холод прямого испарения. Компрессор Toshiba DA 790, Кареловский преобразователь PSD1 на 40А. Диапазон работы от 15 об/сек с шагом 0.1 оборота Точность поддержания температуры воздуха в приточном канале - 0.1С. Понятно, что технологии разные, и не всегда нужна такая точность. Тоже интересно, кто на практике регулирует условный ZPV


	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #12 - 29.09.2025 :: 20:45:23	Функции поста	Печать

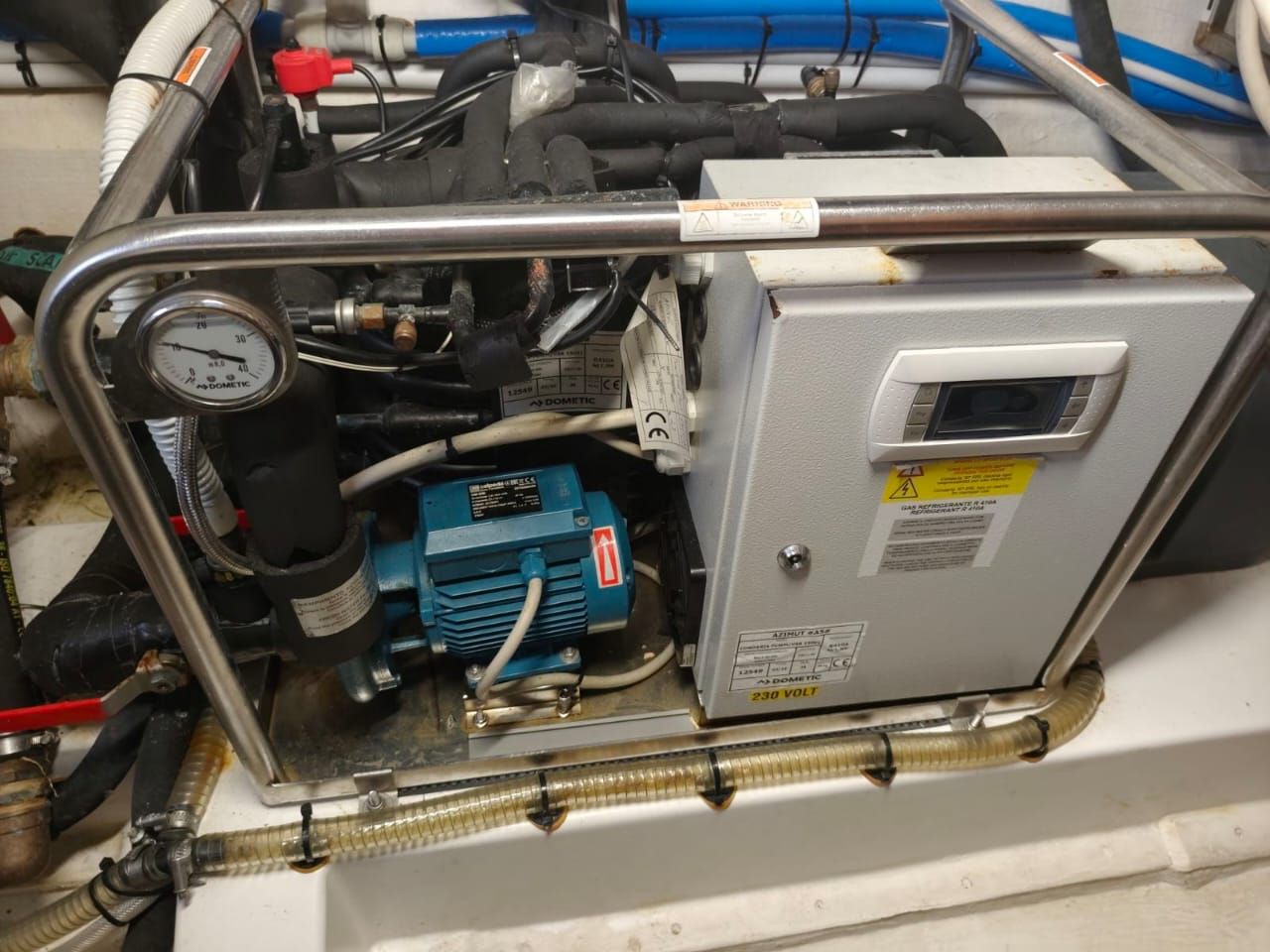

	Или вот пример. Я так понимаю, на яхте особо негде накопительный танк размещать. Здесь тоже BLDC https://www.dometic.com/en/outdoor/boat/marine-air-conditioners/dometic-pcwm-var...

	IP записан

andreik Заядлый пользователь Холодильщик Отсутствует Сообщений: 189 Зарегистрирован: 26.12.2019	Re: Изменение частоты врвщения спирального компрессора. Ответ #13 - 30.09.2025 :: 08:57:49	Функции поста	Печать
	Использовали регулирование частоты для низкотемпературных спиральников копланд серии ZF на каскадных агрегатах. Для снятия пиковой нагрузки в начальный период работы камер. Это позволяло взять модель ниже по производительности на 1 или 2 в ряду производителя. Но были и минусы. Такие как перегрев и в принципе проблемы с охлаждением. Как итог потеряв очень много компрессоров сгоревшими отказались и от спиральников и от частотных регуляторов. Перешли на поршневые и проблем там гораздо меньше.


	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #14 - 01.10.2025 :: 15:36:21	Функции поста	Печать
	Для работы с частотниками в диапазоне 45-70Гц, спиральники должны быть с двигателем на 240 вольт, тогда гореть не будут. Будут разваливаться!


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #15 - 02.10.2025 :: 23:44:16	Функции поста	Печать
	Во вложении бюллетень Use of Variable Frequency Drives (VFDs) With Copeland Scroll and Copeland Discus Fixed Capacity Compressors
	« Последняя редакция: 02.10.2025 :: 23:45:34 - mаks77 »
	AE21-1369_R7_001.pdf ( 519 KB \| 28 Загрузки )
	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #16 - 08.10.2025 :: 15:13:09	Функции поста	Печать
	Кстати, знаю пару установок. Работают в системе ОВК. Там Битцер стоит поршневой с частотником. Модель не помню точно. Управляет им контроллер ( а может это больше реле программируемое) Mitsubishi Alpha. ФБД логика, юзерский блок функциональный. Частотник держит давление кипения. Рабоает уже лет 13. Жалоб и поломок пока не было.


	IP записан

Колотун-Бабай Член клуба Холодильщик Отсутствует Сообщений: 1629 Местоположение: Новосибирск. Но это неточно. Зарегистрирован: 23.07.2007 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #17 - 29.12.2025 :: 09:42:04	Функции поста	Печать
	Возникла задача изладить холодильную установку с таким спиральным компрессором, чтобы плавно регулировать производительность. То/Тк +10С/+50С. Производительность в рабочей точке 35 кВт. Что из доступных компрессоров есть на рынке по цене и сроку поставки? Прошелся по рынку, а они на меня как-то странно смотрят все. Что я не так делаю?

	Угадай мелодию!
	IP записан

mihail97 Член клуба Холодильщик Отсутствует Сообщений: 1705 Местоположение: г. Киров Зарегистрирован: 09.09.2008 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #18 - 29.12.2025 :: 15:58:42	Функции поста	Печать
	а цифровые копланды не подходят?


	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #19 - 29.12.2025 :: 17:37:56	Функции поста	Печать
	Еще вариант - один регулируемый и один или два OnOff Регулируемый все рано имеет нижний предел, а в варианте с одним или двумя простыми нижний предел можно существенно понизить. И по доступности и цене проще может оказаться.


	IP записан

Колотун-Бабай Член клуба Холодильщик Отсутствует Сообщений: 1629 Местоположение: Новосибирск. Но это неточно. Зарегистрирован: 23.07.2007 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #20 - 30.12.2025 :: 09:57:09	Функции поста	Печать

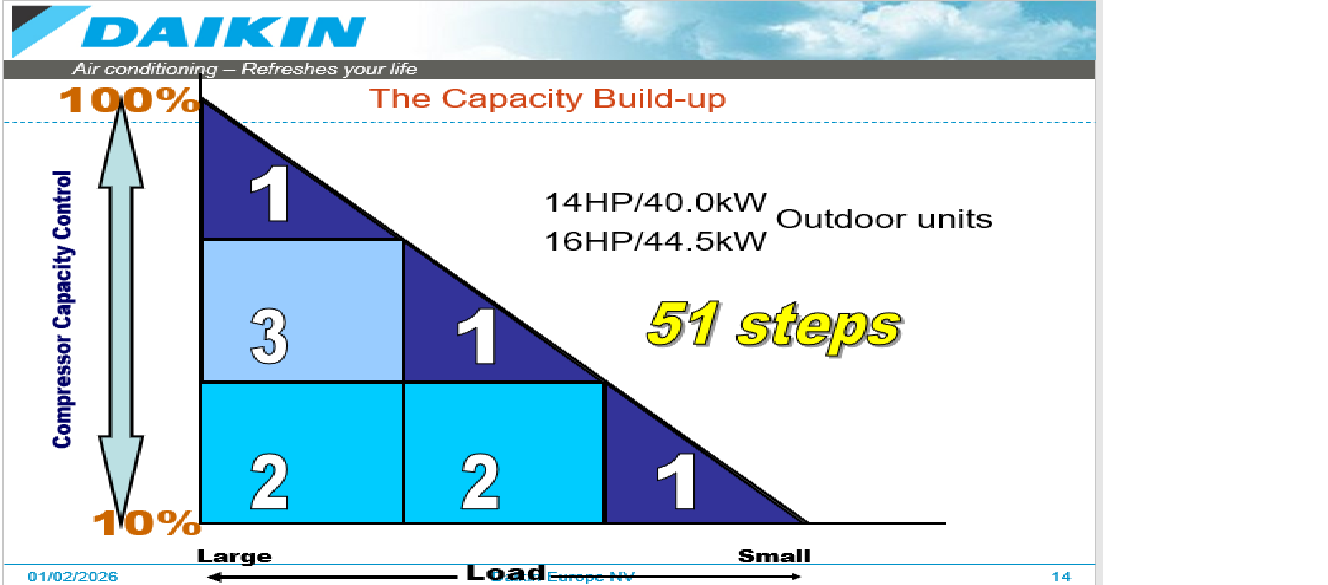

	Здесь я полностью согласен. VRV системы кондиционирования примерно так и устроены. Один инверторный компрессор и два обычных.

	Угадай мелодию!
	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #21 - 30.12.2025 :: 11:17:20	Функции поста	Печать
	Тем более, что мощности компрессоров могут быть разные. Важный вопрос, чтобы регулирумый мог в принципе работать с остальными в тандеме. Для BLDC, далеко не все умеют. Siam точно может

	Devices_Rotation_3.pdf ( 475 KB \| 20 Загрузки )
	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #22 - 31.12.2025 :: 05:38:32	Функции поста	Печать
	А в чем принципиальное отличие компрессора, который может работать в тандеме, от компрессора, который не может работать в тандеме? Есть что то, кроме наличия дополнительных штуцеров для выравнивания там линий уравнивания масли или давления всасывания?


	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #23 - 31.12.2025 :: 17:07:53	Функции поста	Печать
	serviceman писал(а) 31.12.2025 :: 05:38:32: ...наличия дополнительных штуцеров для выравнивания там линий уравнивания масла.. Пожалуй, ключевое


	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #24 - 08.01.2026 :: 18:49:26	Функции поста	Печать
	Хотя, конструкция известных мне BLDC компрессоров предполагает возврат масла под давлением из маслоотделителя.

	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #25 - 31.01.2026 :: 18:17:22	Функции поста	Печать
	Полезный документ

	TandemHybridDanfoss.pdf ( 4603 KB \| 11 Загрузки )
	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #26 - 01.02.2026 :: 16:37:04	Функции поста	Печать
	Ну примерно, как на старых VRVIII системах, где стоял одни инвертор и один(два) стандартных. Только здесь свой алгоритм контроля уровня масла. На инверторе стоит датчик уровня. В случае его(масла) нехватки и состояния стандартного компрессора, система останавливает стандартный компрессор (если он работал) и инвертор увеличивает обороты и пытается высосать масло из стандарта через линию уравнивания и(или) вернуть его из системы. Если не помогает, включаются оба и за счет увеличения скорости газа пытаются вернуть масло в тандем. Если и это не сработает - аварийный останов.

	IP записан

Колотун-Бабай Член клуба Холодильщик Отсутствует Сообщений: 1629 Местоположение: Новосибирск. Но это неточно. Зарегистрирован: 23.07.2007 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #27 - 11.03.2026 :: 13:40:36	Функции поста	Печать

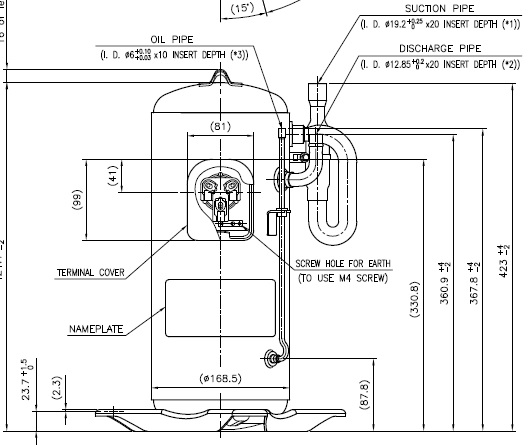

	Нашел у китайцев подходящий компрессор toshiba/midea gmcc atq580d66unt. Обещают от 12 до 120 Гц. Осталось только два вопроса. Где взять dc инвертор чтобы его крутить. И второй вопрос, на какой частоте вращения ротора нормируются китайские киловатты?

	Угадай мелодию!
	IP записан

Vladimir63 Заядлый пользователь Отсутствует Сообщений: 198 Местоположение: Тольятти Зарегистрирован: 11.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #28 - 11.03.2026 :: 17:46:34	Функции поста	Печать
	Колотун-Бабай писал(а) 11.03.2026 :: 13:40:36: на какой частоте вращения ротора нормируются китайские киловатты? Вот это один из ключевых вопросов, на который мне в Мидеа так и не смогли ответить. И до сих пор никто не сознается из сферы кондиционирования. Нас года четыре назад "любимый" АВТОВАЗ попросил поставить резервный блок в систему центрального кондиционирования на одной из линий окраски, точнее в краскоприготовительное отделение. Там стоял старенький ККБ Карриер мощностью 26кВт на данфософском компрессоре еще на R-22. Нам с Мидеа подобрали инверторный полупром на 32кВт, ну поскольку инверторный пусть будет с запасом. Ага, как бы не так!!! После монтажа и запуска начали проводить испытания - старый ККБ держит температуру в помещении 22гр., на новая Мидеа на 6кВт мощнее нихрена не справляется и температура растет. Естественно Мидеа отмазалась от претензий. Теперь работают только в паре. Зато в помещении благодать! Но мне так и не сказали при какой частоте (оборотах) они считают мощность, можно так посчитать, а можно и по другому и будет больше мощность. Вот поэтому я не люблю VRV, полупром и пр.
	« Последняя редакция: 11.03.2026 :: 17:48:55 - Vladimir63 »

	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #29 - 11.03.2026 :: 18:33:29	Функции поста	Печать
	Колотун-Бабай писал(а) 11.03.2026 :: 13:40:36: Нашел у китайцев подходящий компрессор toshiba/midea gmcc atq580d66unt. Обещают от 12 до 120 Гц. Осталось только два вопроса. Где взять dc инвертор чтобы его крутить. И второй вопрос, на какой частоте вращения ротора нормируются китайские киловатты? Под руками нет сейчас спеков на GMCC, есть DA550, обьем близкий. Примерно мощность прикинуть можно

	1_138.jpg (Вложенный файл удалён \| 6 Загрузки ) +050005020_PerfData_DA550A3F-11MD1_R410A_r1_0-1.pdf (Вложенный файл удалён \| 8 Загрузки )
	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #30 - 12.03.2026 :: 08:56:30	Функции поста	Печать
	svintus писал(а) 11.03.2026 :: 18:33:29: ...есть DA550, обьем близкий. Примерно мощность прикинуть можно А можно исходить из объемной подачи: по каталогу у него рабочий объем 57,9 см³, номинальная частота указана 90 об/с. А вот что выдал ИИ при запросе: Цитата: Для подбора драйвера (инверторного контроллера) для компрессора GMCC ATQ580D66UNT необходимо ориентироваться на его высокую потребляемую мощность (около 4,9 кВт) и тип двигателя (BLDC). Стандартные бытовые платы для кондиционеров 9000-12000 BTU не подойдут, так как этот компрессор рассчитан на системы мощностью около 8-10 л.с. (HP). Технические требования к драйверу Чтобы обеспечить корректную работу, драйвер должен соответствовать следующим параметрам компрессора: - Тип управления: Векторное управление (FOC) для бесколлекторных двигателей постоянного тока (DC Brushless / BLDC). - Выходная мощность: Не менее 5–6 кВт (с запасом для пиковых нагрузок). - Рабочее напряжение: 230 В (однофазный вход или трехфазный выход на обмотки). - Частотный диапазон: Поддержка регулировки от 12 до 120 Гц. - Максимальный ток: Компрессор потребляет около 21–25 А при максимальной нагрузке. Драйвер должен выдерживать пусковые и рабочие токи в этом диапазоне. Рекомендуемые варианты драйверов Для таких мощных инверторных компрессоров обычно используются специализированные индустриальные решения: - Универсальные инверторные модули (Aislu и аналоги): Модели серии MK30330 или аналоги, рассчитанные на мощность 7–15 кВт. Они поддерживают протокол Modbus для управления скоростью и имеют встроенные защиты от перегрузки по току и перегрева. - Промышленные частотные преобразователи (VFD): Можно использовать качественные общепромышленные преобразователи (например, Danfoss VLT, Schneider Altivar или LS S100) мощностью от 5.5 кВт. Важно: Преобразователь должен поддерживать режим управления двигателями с постоянными магнитами (PM Motor Control), а не только обычными асинхронниками. - Оригинальные платы управления блоков VRF: Наилучшая совместимость достигается при использовании силовых плат от наружных блоков Midea или Toshiba большой мощности (мультизональные системы), так как бренд GMCC принадлежит корпорации Midea На что обратить внимание при настройке: - Параметры обмоток: При использовании универсального частотника потребуется ввести данные о сопротивлении и индуктивности обмоток ATQ580D66UNT для автотюнинга. - Охлаждение: Драйвер такой мощности требует массивного радиатора или активного охлаждения (вентилятор/хладагент), так как выделяет значительное количество тепла. - Защита: Обязательно наличие защиты от потери фазы, заклинивания ротора и превышения давления в системе.
	« Последняя редакция: 12.03.2026 :: 09:12:11 - mаks77 »

	IP записан

Колотун-Бабай Член клуба Холодильщик Отсутствует Сообщений: 1629 Местоположение: Новосибирск. Но это неточно. Зарегистрирован: 23.07.2007 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #31 - 12.03.2026 :: 10:35:58	Функции поста	Печать
	С точки зрения банальной эрудиции сей компрессор умеет 30 квт(китайских) измеренных не вполне понятно как. Применяется эта зверюшка в наружных блоках полупром кондиционеров MDV(Toshiba/Midea) и в микрочиллерах того же производителя. Компрессор Toshiba ATW590Y1UNYс аналогичным ротором и "простым" асинхронным двигателем 380В/50Гц имеет производительность 14500 Вт. Что вдвое меньше BLDC версии компрессора. Смотрю в сторону примерно такого решения --> https://www.carel.com/dc-inverter-for-bldc-compressors Опять же, Toshiba производит инвертеры для различных двигателей. Вполне вероятно, что для компрессоров с BLDC мотором у них что-то есть.

	Угадай мелодию!
	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #32 - 12.03.2026 :: 11:05:01	Функции поста	Печать
	Колотун-Бабай писал(а) 12.03.2026 :: 10:35:58: Смотрю в сторону примерно такого решения --> https://www.carel.com/dc-inverter-for-bldc-compressors Карел рекомендует для этого компрессора преобразователь на 24А, например, PS200244A0100 (их немерянно артикулов в зависимости от модификации) Только его применение завязано на программные решения Карел Макроблок удерживает компрессор в рабочей зоне, снижая производительность, в т.ч. воздействуя на ЭРВ. Ну и купить не просто, поставляется компаниям производителям

	IP записан

Колотун-Бабай Член клуба Холодильщик Отсутствует Сообщений: 1629 Местоположение: Новосибирск. Но это неточно. Зарегистрирован: 23.07.2007 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #33 - 12.03.2026 :: 12:31:50	Функции поста	Печать
	Они везде копают ямы и устраивают засады. Чертовы проклятые капиталисты.

	Угадай мелодию!
	IP записан

svintus Холодильщик Отсутствует Сообщений: 223 Местоположение: Днiпро Зарегистрирован: 03.03.2015	Re: Изменение частоты врвщения спирального компрессора. Ответ #34 - 12.03.2026 :: 15:21:01	Функции поста	Печать
	Да, бессовестные. Преобразователь управляется только по Модбас. Самое дешевое решение - программа заливается в c.pCO mini, контроллеру подкючаются датчтки давления и температуры Драйвер ЭРВ встроенный для униполярного клапана. Программа управляет производительностью и контроллирует рабочую зону. На вход контроллера внешний сигнал 0-10 в или по сети. По сети доступны все параметры контура. Недешево по итогу, но работает все замечательно.


	IP записан

Колотун-Бабай Член клуба Холодильщик Отсутствует Сообщений: 1629 Местоположение: Новосибирск. Но это неточно. Зарегистрирован: 23.07.2007 Пол:	Re: Изменение частоты врвщения спирального компрессора. Ответ #35 - 13.03.2026 :: 08:00:35	Функции поста	Печать
	В целом BLDC двигатель это не ахти какой рокет саенс. Похожу по рынку, поищу специалистов.

	Угадай мелодию!
	IP записан
