где устанавливаются пресостаты в.д. (число прочтений - 8528 )

zlieden Малоактивный пользователь Отсутствует Сообщений: 8 Местоположение: красноярск Зарегистрирован: 17.12.2010 Пол:	где устанавливаются пресостаты в.д. 16.02.2011 :: 04:52:08	Функции поста	Печать
	Доброе всем время суток.Подскажите где ставится пресостат в.д.на управление вентеляторами?До или после конденсатора?.Возникли разные мнения.Куплена установка на ней устоновлены пресостаты после кондёра и они не настраеваются.стаят алковские.Микроны молотят не останавливаясь.Всегда ставил до кондёра.Может кто поеснит где собака зарыта Имхо))))) зарание блогодарен!!!
	« Последняя редакция: 16.02.2011 :: 05:56:05 - zlieden »

	ICQ IP записан

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #1 - 16.02.2011 :: 08:23:26	Функции поста	Печать
	Зачем создавать опрос, думаете быстрее ответят? Пресостат можно ставить как до, так и после конденсатора... надо анализировать работу системы в целом... Откройте Котзаоглайнена и увидите включение вентилятора по давлению после конденсатора, мне такая схема больше нравится т.к. она обеспечивает давление перед ТРВшками не зависимо от % загруженности системы.

	Кое-где придется подумать...
	Skype/VoIP IP записан

БОБР Координатор Член клуба Холодильщик Отсутствует иНЖеНЕР Сообщений: 3961 Местоположение: Екатеринбург Зарегистрирован: 10.04.2009 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #2 - 16.02.2011 :: 09:23:09	Функции поста	Печать
	После конденсатора сглаживаются газовые пульсации, для РД это лучше особенно при применении одноцилиндровых герметичных компрессоров. ИМХО Голосовать не буду.

	Печатаю одним пальцем
	Skype/VoIP IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #3 - 16.02.2011 :: 09:56:40	Функции поста	Печать
	БОБР писал(а) 16.02.2011 :: 09:23:09: После конденсатора сглаживаются газовые пульсации .. Присоединяюсь. Для вентиляторов РД чаще ставим на сливе (на входе рессивера, например).
	« Последняя редакция: 16.02.2011 :: 10:02:07 - mаks77 »

	IP записан

Михалап-аль-Бабай Член клуба Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #4 - 16.02.2011 :: 10:02:48	Функции поста	Печать
	mаks77 писал(а) 16.02.2011 :: 09:56:40: БОБР писал(а) 16.02.2011 :: 09:23:09: После конденсатора сглаживаются газовые пульсации .. Присоединяюсь. Для вентиляторов РД чаще ставим на сливе (на входе рессивера, например). Выше обратного клапана. Пы.Сы. Dupel добавь в опрос пункты: -на головку компрессора -на жидкостную после ресивера и это не шуткую сам воочию зрел.
	« Последняя редакция: 16.02.2011 :: 10:06:12 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Viktоr Член клуба Холодильщик --- Отсутствует инженер-механик Сообщений: 5192 Зарегистрирован: 03.08.2010 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #5 - 16.02.2011 :: 12:44:35	Функции поста	Печать
	Если Р.Д., управляющее вентилятором, установлено вместе с аварийным Р.Д., то не меет значения. Если используется одно Р.Д. на высокой стороне, то только сразу после компрессора(ов). Случай из практики: между кондером и ресивером замяли трубку и компрессор выключался по высокому.


	Skype/VoIP IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #6 - 16.02.2011 :: 12:50:08	Функции поста	Печать
	Viktоr писал(а) 16.02.2011 :: 12:44:35: ...Если используется одно Р.Д. на высокой стороне.... Речь о РД вентиляторов, ааврийное не трогаем...


	IP записан

Михалап-аль-Бабай Член клуба Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #7 - 16.02.2011 :: 12:55:00	Функции поста	Печать
	Viktоr писал(а) 16.02.2011 :: 12:44:35: Если Р.Д., управляющее вентилятором, установлено вместе с аварийным Р.Д., то не меет значения. Если используется одно Р.Д. на высокой стороне, то только сразу после компрессора(ов). Случай из практики: между кондером и ресивером замяли трубку и компрессор выключался по высокому. Еще как имеет значение, при удаленном конденсаторе зимой давление в ресивере хрен поддержишь, а пресостат вентилятора запитан с головки на пару с аварийным. Вызвали сыроделы , приехал а компрессор циклит по низкому (давление в ресивере 4ати R-22)
	« Последняя редакция: 16.02.2011 :: 12:59:58 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

Aik Член клуба --- Холодильщик Отсутствует Сообщений: 1455 Местоположение: Минск Зарегистрирован: 15.04.2008 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #8 - 16.02.2011 :: 12:58:37	Функции поста	Печать
	При изменении расхода хладона через конденсатор меняется и падение давления на нем, поэтому РД после конденсатора более точно поддерживает давление перед ТРВ (капиляркой).

	Кое-где придется подумать...
	Skype/VoIP IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #9 - 16.02.2011 :: 13:04:40	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 16.02.2011 :: 12:55:00: Еще как имеет значение, при удаленном конденсаторе зимой давление в ресивере хрен поддержишь, а пресостат вентилятора запитан с головки на пару с аварийным. Вызвали сыроделы , приехал а компрессор циклит по низкому (давление в ресивере 4ати R-22) Не имеет значения при правильной настройке. Если есть система зимнего регулирования (KVR+NRD), уставка включения вентиляторов должна быть выше давления срабатывания клапана KVR


	IP записан

Михалап-аль-Бабай Член клуба Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #10 - 16.02.2011 :: 13:23:56	Функции поста	Печать
	KVR, NRD на той установке нема

	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #11 - 16.02.2011 :: 13:34:03	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 16.02.2011 :: 13:23:56: KVR, NRD на той установке нема Ну тогда без разницы - давление от компрессора до ТРВ одинаковое (если с диаметром труб не лоханулись )


	IP записан

Михалап-аль-Бабай Член клуба Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #12 - 16.02.2011 :: 13:40:07	Функции поста	Печать
	Удаление конденсатора 15-17метров (трубы криво косо как бык поссял), установка мелкая на глаз 5кВт не больше +2..+4 в камере. И пока вентилятор крутится по инерции давление в ресивере падает до 4ати и нет расхода через ТРВ, пришлось задрать включение вентилятора до 19ати Слава тем холодильщикам что слепили сиё чудо, я эту установку уже четыре раза лечил, и денюжка в кармане и сыр с маслом вкусные на столе. Прессостат вентилятора подключен к головке компрессора к штуцеру "HP"
	« Последняя редакция: 16.02.2011 :: 14:00:36 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

gost Член клуба Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 329 Зарегистрирован: 23.05.2007	Re: где устанавливаются пресостаты в.д. Ответ #13 - 16.02.2011 :: 13:54:31	Функции поста	Печать
	А от агрегата до кондера 40м, а от кондера до ресивера 40м, а между агрегатом и ресивером 70м. Шкаф в компресорной (у агрегата). И зачем мне, при наличии 15-25 потребителей, тащить лишние провода на 40м? На РД есть и диференциал, а не только уставка. И где будут стоять KVR+NRD(несколко NRD)?
	« Последняя редакция: 16.02.2011 :: 14:12:35 - gost »

	www IP записан

gost Член клуба Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 329 Зарегистрирован: 23.05.2007	Re: где устанавливаются пресостаты в.д. Ответ #14 - 16.02.2011 :: 14:23:56	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 16.02.2011 :: 13:40:07: Удаление конденсатора 15-17метров .....пришлось задрать включение вентилятора до 19ати Слава тем холодильщикам ..... и денюжка в кармане и сыр с маслом вкусные на столе. Прессостат вентилятора подключен к головке компрессора к штуцеру "HP" А вот это народ делает для экономии и выйграше в каком-нибудь тендерочке и аварийные сдвоенный РД запускает как рабочий и не собирается регулировать, как следует, ни давление всасывания, ни давление конденсации, ни летом, ни зимой. Два "У", украл-убежал.


	www IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #15 - 16.02.2011 :: 14:38:04	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 16.02.2011 :: 13:40:07: ...Прессостат вентилятора подключен к головке компрессора к штуцеру "HP" С этим надо осторожнее. Например, на Dorin-е перед нагнетательным вентилем стоит пульсогасящая шайба с малым проходным отверстием, и при подключении РД на штуцер непосредственно в головке цилиндров появляются ложные срабатывания "по высокому" при пусках после стоянки (например, после оттайки)...


	IP записан

Михалап-аль-Бабай Член клуба Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #16 - 16.02.2011 :: 14:48:03	Функции поста	Печать
	mаks77 писал(а) 16.02.2011 :: 14:38:04: С этим надо осторожнее. Например, на Dorin-е перед нагнетательным вентилем стоит пульсогасящая шайба с малым проходным отверстием,.. Как раз такой марки и стоит, теперь понятно почему такой разбег в давлениях.
	« Последняя редакция: 16.02.2011 :: 14:48:27 - Михалап-аль-Бабай »
	тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

mihail97 Член клуба Холодильщик Отсутствует Сообщений: 1705 Местоположение: г. Киров Зарегистрирован: 09.09.2008 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #17 - 16.02.2011 :: 15:14:45	Функции поста	Печать
	zlieden писал(а) 16.02.2011 :: 04:52:08: Доброе всем время суток.Подскажите где ставится пресостат в.д.на управление вентеляторами?До или после конденсатора?.Возникли разные мнения.Куплена установка на ней устоновлены пресостаты после кондёра и они не настраеваются.стаят алковские.Микроны молотят не останавливаясь.Всегда ставил до кондёра.Может кто поеснит где собака зарыта Имхо))))) зарание блогодарен!!! Прочитав, заострил внимание на этом Цитата: они не настраеваются Или пресостаты нерабочие или настройка не попадает в диапозон изменения давления. Смонтировано много установок, везде рд подсоединены на житкостной линии.


	IP записан

Михалап-аль-Бабай Член клуба Холодильщик Отсутствует скорее всего КОЧЕГАР Сообщений: 1782 Местоположение: Азиопа Зарегистрирован: 21.05.2010 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #18 - 16.02.2011 :: 15:31:24	Функции поста	Печать

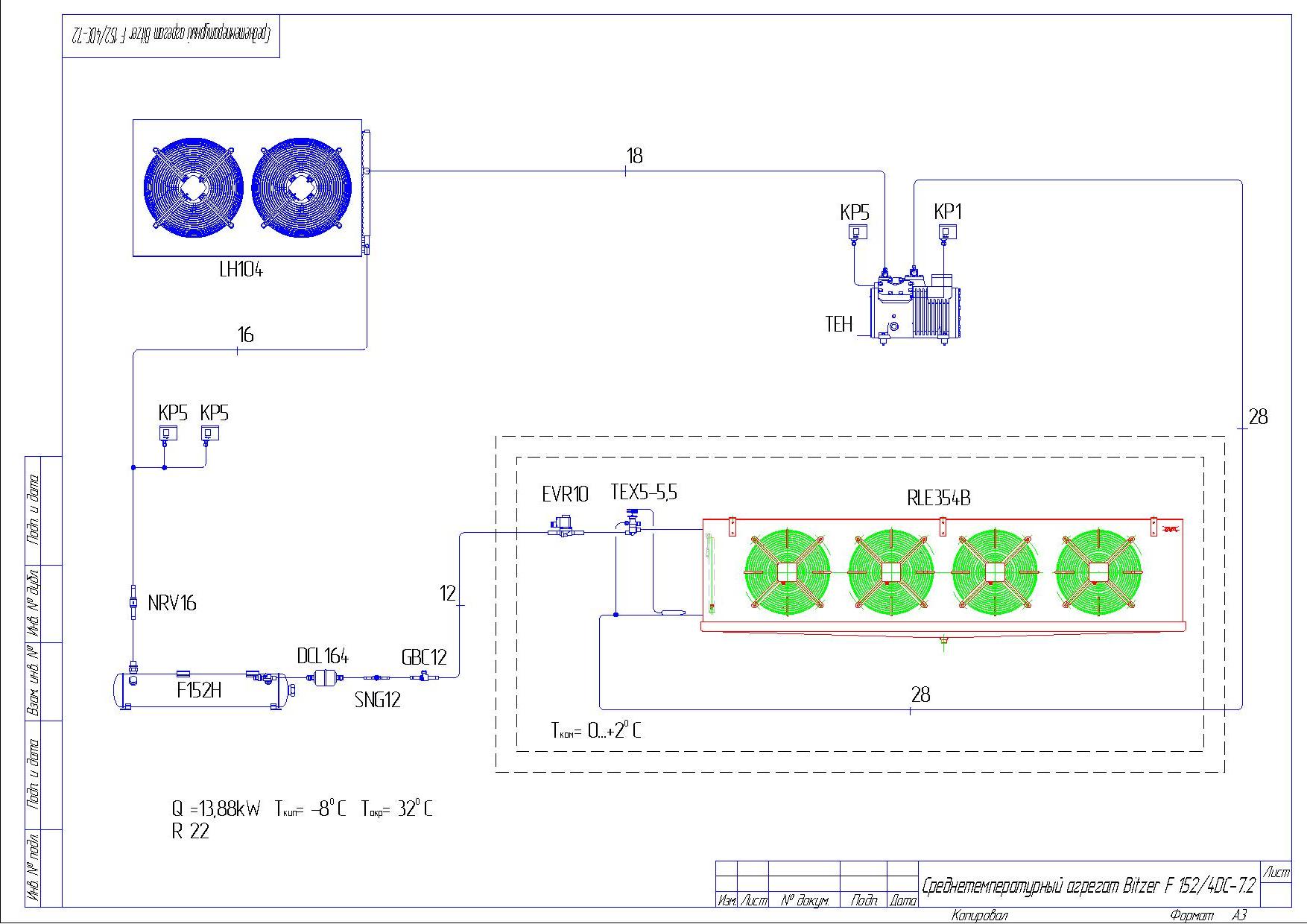

	сам ставлю вот так

	47.jpg ( 195 KB \| 9 Загрузки ) тыкай цитировать чтоб читать без цензуры.
	Skype/VoIP IP записан

MС Член клуба Холодильщик Отсутствует Сообщений: 2504 Зарегистрирован: 08.02.2007 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #19 - 16.02.2011 :: 18:47:13	Функции поста	Печать
	На централях без KVR`ов и пилотов , РД вентиляторов подключаем на нагнетание до м.о. , там же подключен и датчик давления контроллера.
	« Последняя редакция: 16.02.2011 :: 18:47:49 - MС »

	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #20 - 16.02.2011 :: 19:00:34	Функции поста	Печать
	БОБР писал(а) 16.02.2011 :: 09:23:09: После конденсатора сглаживаются газовые пульсации, для РД это лучше особенно при применении одноцилиндровых герметичных компрессоров. ИМХО Голосовать не буду. Я такого же мнения. Чем дальше от компрессора, тем лучше. Все таки частота срабатываний у него намного выше аварийного.


	IP записан

zlieden Малоактивный пользователь Отсутствует Сообщений: 8 Местоположение: красноярск Зарегистрирован: 17.12.2010 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #21 - 18.02.2011 :: 14:34:21	Функции поста	Печать
	mаks77 писал(а) 16.02.2011 :: 13:04:40: Михалап-аль-Бабай писал(а) 16.02.2011 :: 12:55:00: Еще как имеет значение, при удаленном конденсаторе зимой давление в ресивере хрен поддержишь, а пресостат вентилятора запитан с головки на пару с аварийным. Вызвали сыроделы , приехал а компрессор циклит по низкому (давление в ресивере 4ати R-22) Не имеет значения при правильной настройке. Если есть система зимнего регулирования (KVR+NRD), уставка включения вентиляторов должна быть выше давления срабатывания клапана KVR В моём случаи кондеи работют всю зиму без передышки и не настраевается алка рд после кондея вынос 6м. : зимнека нет.буду ставить перед кондеем! мнения расходятся.


	ICQ IP записан

zlieden Малоактивный пользователь Отсутствует Сообщений: 8 Местоположение: красноярск Зарегистрирован: 17.12.2010 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #22 - 18.02.2011 :: 14:38:44	Функции поста	Печать
	mihail97 писал(а) 16.02.2011 :: 15:14:45: zlieden писал(а) 16.02.2011 :: 04:52:08: Доброе всем время суток.Подскажите где ставится пресостат в.д.на управление вентеляторами?До или после конденсатора?.Возникли разные мнения.Куплена установка на ней устоновлены пресостаты после кондёра и они не настраеваются.стаят алковские.Микроны молотят не останавливаясь.Всегда ставил до кондёра.Может кто поеснит где собака зарыта Имхо))))) зарание блогодарен!!! Прочитав, заострил внимание на этом Цитата: они не настраеваются Скорее всего не в диапозоне .Слишком низко падает давление в кондее Или пресостаты нерабочие или настройка не попадает в диапозон изменения давления. Смонтировано много установок, везде рд подсоединены на житкостной линии.


	ICQ IP записан

zlieden Малоактивный пользователь Отсутствует Сообщений: 8 Местоположение: красноярск Зарегистрирован: 17.12.2010 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #23 - 18.02.2011 :: 15:04:49	Функции поста	Печать
	Михалап-аль-Бабай писал(а) 16.02.2011 :: 14:48:03: mаks77 писал(а) 16.02.2011 :: 14:38:04: С этим надо осторожнее. Например, на Dorin-е перед нагнетательным вентилем стоит пульсогасящая шайба с малым проходным отверстием,.. Как раз такой марки и стоит, теперь понятно почему такой разбег в давлениях. РД стоит на ресивере,соответсвенно давление большое.И рд не сробатывает венты постоянно крутятся даже зимой.хотя установка пришла в сборе (без квд.))))))А импульсы до ресивера гасятся за счёт капиляры.т.е. сечения .РД компресора рд вентелятора настраеваются!)))))))))))


	ICQ IP записан

mihail97 Член клуба Холодильщик Отсутствует Сообщений: 1705 Местоположение: г. Киров Зарегистрирован: 09.09.2008 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #24 - 18.02.2011 :: 15:40:49	Функции поста	Печать
	zleiden, если бы ты назвал конкретные цифры, режимы установки, схему, было бы проще определиться. Было два случая, когда заказчики обращали внимание на работу вентиляторов конденсатора, при отключенном компрессоре. Монтажи были в летнее время, схема с KVR после конденсатора, рд вентиляторов подключены к житкостной линии. При закрытии соленоида и остановке компрессора, давление в рессивере остается высоким и вентиляторы продолжают вращаться. Питание пускателей вентиляторов только через рд, исправлялось добавлением дополнительного NO контакта пускателя компрессора в цепь питания катушек пускателей вентиляторов


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #25 - 18.02.2011 :: 18:38:27	Функции поста	Печать
	zlieden писал(а) 18.02.2011 :: 15:04:49: ...РД стоит на ресивере,соответсвенно давление большое.И рд не сробатывает венты постоянно крутятся даже зимой... Давление в рессивере выше чем в конденсаторе возможно только при наличии системы зимнего регулирования. В этом случае, при подключении прессостата к рессиверу, уставка прессостата вентиляторов должна быть выше, чем давление срабатывания KVR или пилотника. Такое подключение мы использовали даже в Заполярье - работает


	IP записан

ColdSir Член клуба Холодильщик --- Отсутствует Сообщений: 823 Местоположение: Siberia Зарегистрирован: 09.09.2010 Пол:	Re: где устанавливаются пресостаты в.д. Ответ #26 - 19.02.2011 :: 17:02:38	Функции поста	Печать
	zleiden, то что зимника нет понятно , а обратный клапан перед ресивером есть?
