Здравствуйте участники форума,
Подскажите пожалуйста простую и надежную схему охлаждения сахарного сиропа в чане с водяной рубашкой. Начальная и конечная температура сиропа 103 и 18 град Цельсия соответственно. Для уменьшения мощности чиллера хочу вставить в систему сухую градирню.

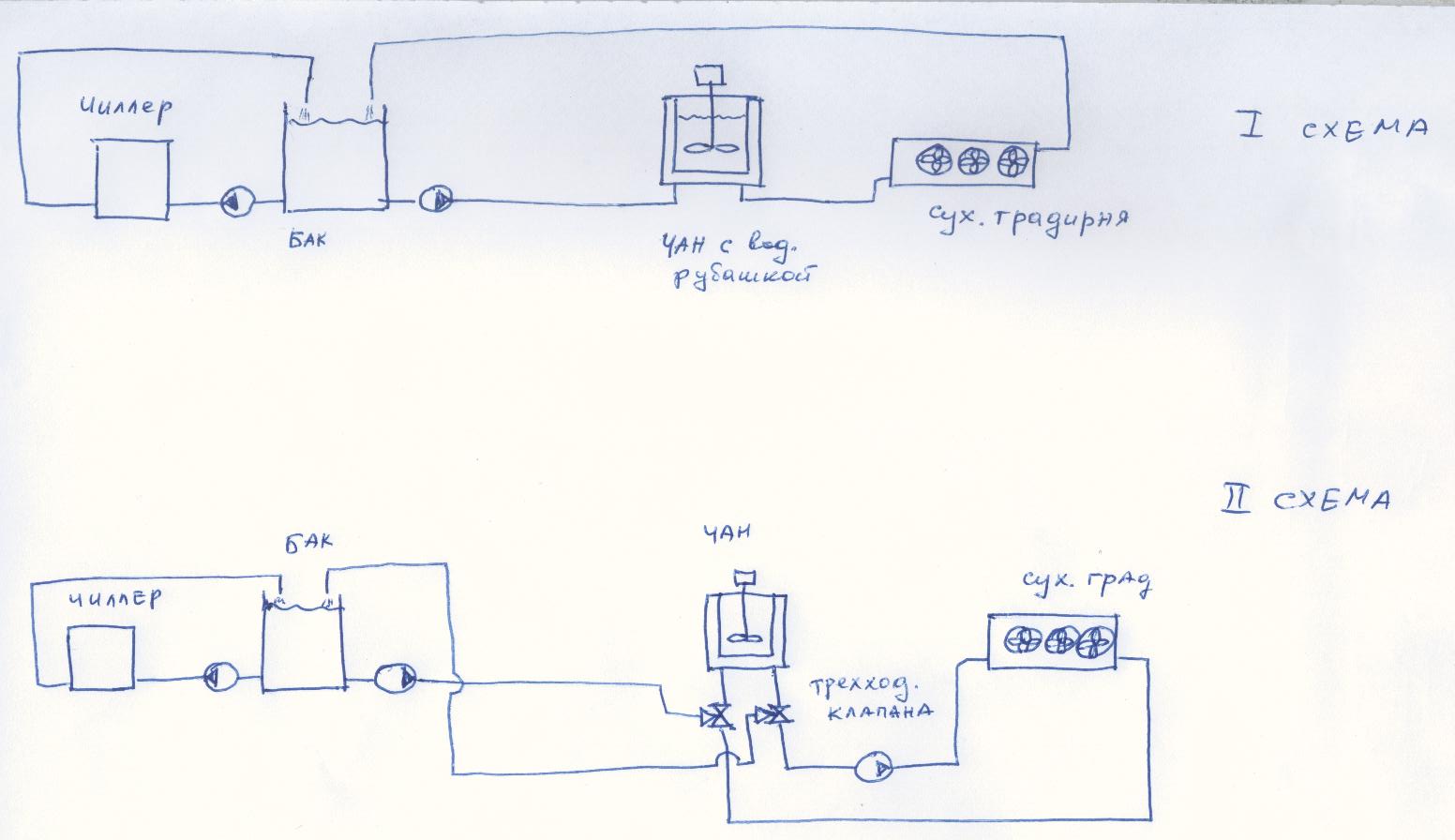

Я прикинул 2 схемы:
1-Одновременная работа чиллера с градирней
2-Последовательная - градирня опускает до возможного минимума, остальную часть охлаждает чиллер. Зимой возможно не потребуется помощи чиллера. Мы расположены в Алматы, Казахстан.
