Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы (число прочтений - 34056 )

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #15 - 30.11.2012 :: 10:52:34	Функции поста	Печать
	Генадий прав,она у меня в печатном издании,ещё совремён учебы.


	IP записан

Катюша Холодильщик Отсутствует Сообщений: 42 Местоположение: Харьков Зарегистрирован: 09.11.2012	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #16 - 30.11.2012 :: 10:54:56	Функции поста	Печать
	Значит не судьба мне почитать эту книгу))


	ICQ IP записан

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #17 - 30.11.2012 :: 10:58:21	Функции поста	Печать
	В инете есть куча сайтов именно электронных библиотек,у меня сыновья книги так читают в метро пока едут на работу.


	IP записан

Катюша Холодильщик Отсутствует Сообщений: 42 Местоположение: Харьков Зарегистрирован: 09.11.2012	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #18 - 30.11.2012 :: 11:00:24	Функции поста	Печать
	Сейчас поищу, спасибо!!!


	ICQ IP записан

Геннадий Ангел-хранитель холодильщиков Отсутствует Инженер по холодильному оборудованию Сообщений: 7585 Местоположение: Miнск Зарегистрирован: 14.12.2006 Пол:	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #19 - 30.11.2012 :: 11:02:44	Функции поста	Печать
	Илюхин Виктор писал(а) 30.11.2012 :: 10:52:34: она у меня в печатном издании,ещё совремён учебы Виктор, придётся Вам, как джентльмену, отсканировать её )))

	Xoлод - это Жизнь (с)
	Skype/VoIP ICQ IP записан

Катюша Холодильщик Отсутствует Сообщений: 42 Местоположение: Харьков Зарегистрирован: 09.11.2012	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #20 - 30.11.2012 :: 11:10:56	Функции поста	Печать
	Геннадий писал(а) 30.11.2012 :: 11:02:44: Виктор, придётся Вам, как джентльмену, отсканировать её ))) Я думаю не стоит!


	ICQ IP записан

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #21 - 30.11.2012 :: 12:01:06	Функции поста	Печать
	Роторный морозильный аппарат типа FGP-25-3 разработан предприятием «Кюльавтомат». Особенность данного аппарата в том, что рыба замораживается в межплиточном пространстве в непосредственном контакте с морозильными плитами, внутри которых с помощью герметичного насоса циркулируется х.а. R- 22 с температурой -55(С, и замороженные блоки выгружаются без предварительного оттаивания, что объясняется незначительными силами адгезии переохлаждённого льда, на поверхности рыбы с гладкими поверхностями морозильных плит. МА FGP-25-3 проектной производительностью 15-20т/сут включает в себя вал ротора с двумя наружными дисками, на которых радиально распложены 60 морозильных плит размерами 1750х610х108 и массой одной плиты 16,7кг, привод ротора, кольцевые коллекторы подачи и отвода х.а., передний щит подпрессовывающего устройства, механизмы передвижения стола и загрузочного устройства, лоток, механизм транспортировки, кожух и весы. Аппарат устанавливается на фундаментальной раме 2100х3050х1060 и массой 1150 кг с поддоном. Каждые две морозильные плиты образуют пространство разделённой на две ячейки для замораживания рыбы в блоках размером 800х250х60 мм. Замораживание рыбы производится в металлических решетках. В аппарате 120 рамок-окантовок, единовременная вместимость 1200 кг, длина с загрузочным устройством 4000, ширина 3000, высота 2300 мм, масса 5000 кг. Аппарат установлен в изолирующем контуре. Толщина изоляции (пенополистерол) 150 мм. Привод гидравлический, от насосной станции, включающей три насоса (один резервный). Морозильные плиты имеют конический профиль. При расположении в двух торцевых дисках обе стороны плиты используются для замораживания рыбы. Каждая плита Разделена на две равные части с поперечной планкой. По каналам морозильных плит циркулирует х.а. (R-22), который поступает и отводится через малый вал ротора, разделённый на две части и два кольцевых коллектора. Диаметр подводящей медно-никелевой трубки – 10 мм, отводящей 15 мм. Для равномерного распределения жидкого х.а. по морозильным плитам на входе подводящих трубок установлены дроссельные шайбы с внутренним диаметром 3,1 мм. Плиты, выполненные из алюминиевого сплава, могут перемещаться в радиальном направлении от центра ротора, что позволяет компенсировать увеличение обмена продукта при замораживании. Морозильный аппарат работает следующим образом. Порции рыбы поступают в два дозирующих устройства, установленных на механических весах. Затем рыба пересыпается в окантовки и разравнивается механизмом подпрессоввки, после чего предварительная подпрессовка продукта для получения его равномерной толщины. Далее окантовки с рыбой вместе с листом загрузочного стола передвигаются в межплиточном пространстве аппарата. При обратном движении листа окантовки с рыбой остаются между плитами. Устройство для выгрузки замороженных блоков в принципе аналогично загрузочному устройству. Оно устанавливает окантовку с рыбой на основание где специальное устройство, состоящее из металлической пластины и гидравлического привода, выдавливает блоки рыбы из окантовок, и они по наклонным направляющим поступают на транспортер. Далее это устройство задвигает их в межплиточное пространство аппарата для последующей загрузки после поворота ротора на угол 6(. Межплиточное пространство двух ячеек, расположенных между положениями загрузки и выгрузки, в процессе работы аппарата остается свободным, т.е. в замораживании участвуют 59 морозильных плит. Привод вращает ротор по тактам. Приводное усиление передается на штифты на боковом фланце ротора. Управление процессами перемещения производится относящимися к МА FGP 25-3 электрораспределительной и гидравлической установками. Морозильный аппарат особо прочной конструкции. Применённые материалы и антикоррозийная защита соответствует условиям эксплуатации на борту рыбопромысловых судов. В нашем случае на БМРТ типа «Маяковский». За основу данной холодильной установки взята СХУ типа «Орленок».


	IP записан

Катюша Холодильщик Отсутствует Сообщений: 42 Местоположение: Харьков Зарегистрирован: 09.11.2012	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #22 - 30.11.2012 :: 13:24:08	Функции поста	Печать
	Ого, спасибо!


	ICQ IP записан

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #23 - 30.11.2012 :: 13:41:20	Функции поста	Печать
	Это роторный аппарат ,есть еще плиточные горизонтальные и плиточные вертикальные.


	IP записан

Катюша Холодильщик Отсутствует Сообщений: 42 Местоположение: Харьков Зарегистрирован: 09.11.2012	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #24 - 30.11.2012 :: 13:42:38	Функции поста	Печать
	Я поняла, что роторный)Спасибо!


	ICQ IP записан

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #25 - 30.11.2012 :: 13:46:44	Функции поста	Печать
	посмотри ссылки,что я давал.


	IP записан

Катюша Холодильщик Отсутствует Сообщений: 42 Местоположение: Харьков Зарегистрирован: 09.11.2012	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #26 - 30.11.2012 :: 15:03:57	Функции поста	Печать
	смотрела, я и ранее на те сайты попадала.


	ICQ IP записан

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #27 - 02.12.2012 :: 10:22:08	Функции поста	Печать
	есть ещё тунельные типа LBH,стоят на ГДР судах типа "Прометей".


	IP записан

Илюхин Виктор Модератор --- Холодильщик Отсутствует Скорее всего инженер по холодильному оборудованию Сообщений: 2949 Местоположение: г. Армавир, Краснодарский край Зарегистрирован: 24.08.2006 Пол:	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #28 - 04.12.2012 :: 13:24:44	Функции поста	Печать

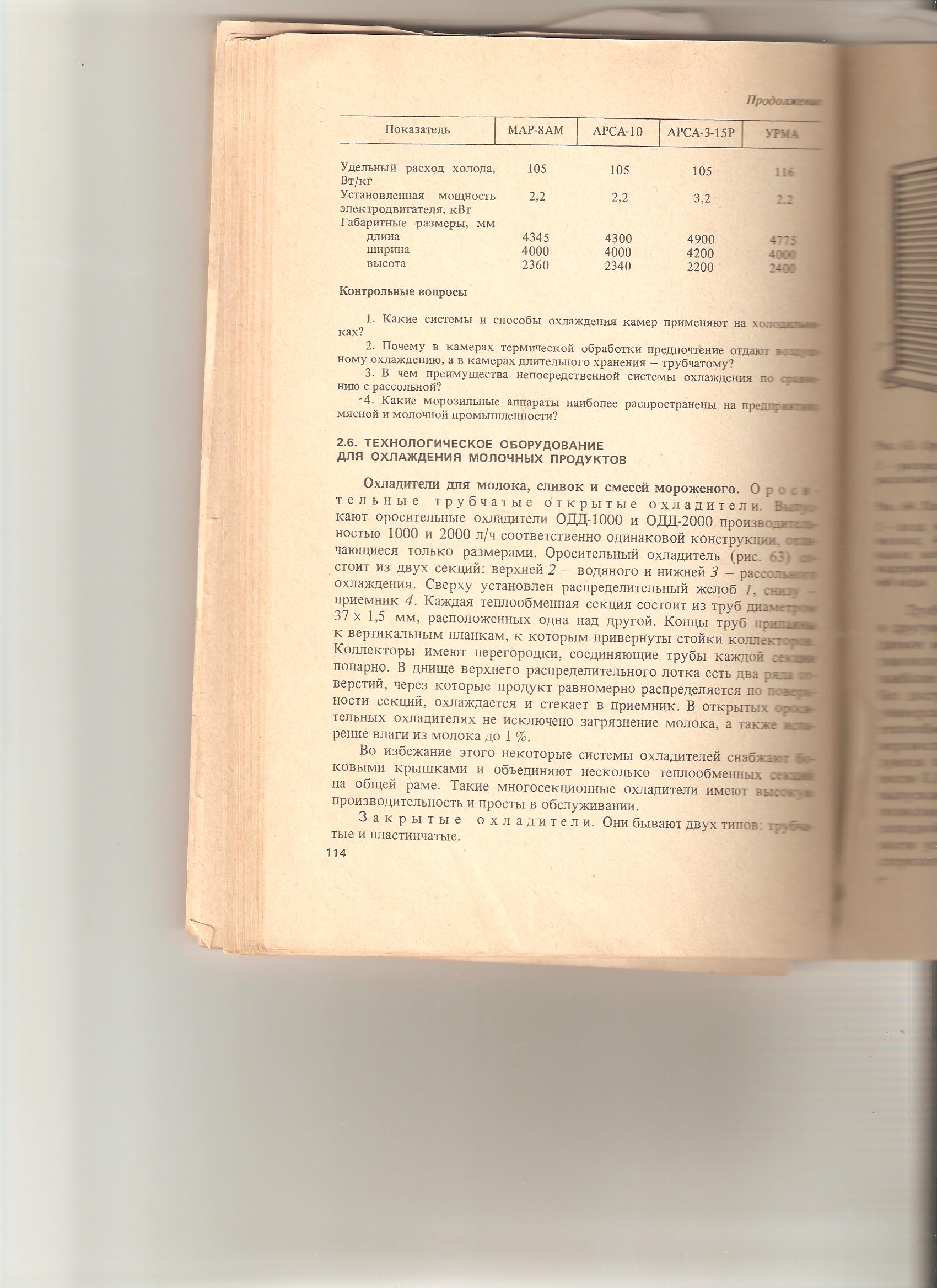

	Н.Г.Пашутина "Холодильная техника в мясной и молочной промышленности"

	Izobrazhenie_062.jpg ( 733 KB \| 3 Загрузки ) Izobrazhenie_063.jpg ( 655 KB \| 5 Загрузки ) Izobrazhenie_064.jpg ( 366 KB \| 4 Загрузки )
	IP записан

Катюша Холодильщик Отсутствует Сообщений: 42 Местоположение: Харьков Зарегистрирован: 09.11.2012	Re: Помогите, пожалуйста, с информацией по скороморозильному оборудованию для заморозки рыбы Ответ #29 - 04.12.2012 :: 13:26:13	Функции поста	Печать
	О, спасибо большое!!!


	ICQ IP записан
