Vector Трансформатор (число прочтений - 43275 )

maverik Очень активный пользователь Отсутствует Сообщений: 113 Зарегистрирован: 27.08.2010 Пол:	Vector Трансформатор 02.03.2016 :: 14:27:01	Функции поста	Печать
	Уважаемые коллеги...Стал разбираться с трансформаторами Вектор...оказывается есть двух фозные...Есть трех фазные Одни с мощностью 20 ампер Другие 40 ампер Е есть какой то КИТ проводов чтобы заменить один на другой...Номер может кто даст? Кто что скажет по этому поводу?? 2 фазный и 20А кат номер 76-6120-70-11(30-00434-04) 3 фазный 40А 12-00683-02


	IP записан

Seregakzn Активный пользователь Отсутствует Сообщений: 79 Местоположение: Набережные Челны Зарегистрирован: 20.02.2016 Пол:	Re: Vector Трансформатор Ответ #1 - 03.03.2016 :: 13:47:40	Функции поста	Печать
	Добрый день! Если ты про зарядное устройство (BTY.C.) Выходной ток 20 А, выходное напряжение 14,8 В при 25 °С. Входное напряжение 340 – 640 В, 43 – 68 Гц. У меня кстати попадались только 76-61270-11(30-00434-00), других не встречал (где то даже один новый валяется уже давно, могу продать ).

	Спрашивайте, чем смогу, помогу.....
	IP записан

maverik Очень активный пользователь Отсутствует Сообщений: 113 Зарегистрирован: 27.08.2010 Пол:	Re: Vector Трансформатор Ответ #2 - 04.03.2016 :: 06:01:10	Функции поста	Печать
	Именно про него ...Есть 20 ампер и 40 Первый

	IP записан

maverik Очень активный пользователь Отсутствует Сообщений: 113 Зарегистрирован: 27.08.2010 Пол:	Re: Vector Трансформатор Ответ #3 - 04.03.2016 :: 06:01:51	Функции поста	Печать
	И второй
	« Последняя редакция: 04.03.2016 :: 06:02:11 - maverik »
	IP записан

Андрей_Ш ЗавсегдатАй форума Отсутствует Сообщений: 379 Зарегистрирован: 12.08.2010	Re: Vector Трансформатор Ответ #4 - 04.03.2016 :: 07:06:35	Функции поста	Печать
	Может я чего и не понимаю. НО во первых, действительно не встречал на 3 фазы (40А). А во вторых, а зачем нужен на 40 ампер? АКБ вроде на всех агрегатов практически одинаковый... Есть конечно Литий-ионный, но так там просто датчик температуры на клеме стоит... Ну и на сколько я пронимаю, 3-х фазный можно подключить на 2 фазы и работать он будет в пополам слабее - 20 А. А если подключить 2-х фазный в 3 фазы... то соответственно в само з/у войдет только 2 фазы и он будет работать как и раньше. Ну а вообще, Вы бы фотки этих блоков показали, а то я что то в догадках уже запутался.


	IP записан

Seregakzn Активный пользователь Отсутствует Сообщений: 79 Местоположение: Набережные Челны Зарегистрирован: 20.02.2016 Пол:	Re: Vector Трансформатор Ответ #5 - 04.03.2016 :: 08:26:24	Функции поста	Печать
	По схемам видно, что есть трехфазные , но мне никогда не попадались, может для американского рынка. Покупай двухфазный на 20А, ты всегда сможешь его подключить. 40А я думаю к тебе ни к чему. "28/02/06 Бюллетень. Компания Carrier приняла решение о проведении программы расширенной гарантии по отношению к следующим узлам: Зарядное устройство Vector P/N: 30-00434-03 заменяется (только при выходе из строя!) на новое, P/N: 30-00434-04, имеющее выход, стабилизированный по току. (CAT 05-19) Под действие программы подпадают агрегаты, произведенные с февраля по июль 2005 года (серийные номера с RB505000 по RB535012)."

	Спрашивайте, чем смогу, помогу.....
	IP записан

maverik Очень активный пользователь Отсутствует Сообщений: 113 Зарегистрирован: 27.08.2010 Пол:	Re: Vector Трансформатор Ответ #6 - 04.03.2016 :: 10:20:57	Функции поста	Печать
	Если Вы посмотрите первую фото то вы увидите что в опции этих трансформаторов может быть две штуки. Мне нужна точная информация...Кто на что и зачем??))) И номер проводов при помощи которых можно один во второй превратить))) И мощность трансформатора не зависит от АКБ а зависит от потребителей... К примеру на второй секции вентиляторы на 12 вольт
	« Последняя редакция: 04.03.2016 :: 10:29:23 - maverik »

	IP записан

Seregakzn Активный пользователь Отсутствует Сообщений: 79 Местоположение: Набережные Челны Зарегистрирован: 20.02.2016 Пол:	Re: Vector Трансформатор Ответ #7 - 04.03.2016 :: 11:34:58	Функции поста	Печать
	maverik писал(а) 04.03.2016 :: 10:20:57: Если Вы посмотрите первую фото то вы увидите что в опции этих трансформаторов может быть две штуки. Мне нужна точная информация...Кто на что и зачем??))) И номер проводов при помощи которых можно один во второй превратить))) И мощность трансформатора не зависит от АКБ а зависит от потребителей... К примеру на второй секции вентиляторы на 12 вольт Опция - если не ошибаюсь, то это, если подключать гидроборт (когда отцеплен тягач)-берем напругу от цепи заряда на 24В. Может и ошибаюсь. Какие номера проводов тебе нужны? И что превратить??? Не понял...

	Спрашивайте, чем смогу, помогу.....
	IP записан

Seregakzn Активный пользователь Отсутствует Сообщений: 79 Местоположение: Набережные Челны Зарегистрирован: 20.02.2016 Пол:	Re: Vector Трансформатор Ответ #8 - 04.03.2016 :: 11:40:01	Функции поста	Печать
	Сейчас посмотрел все каталоги запчастей Векторов и везде один и тот же каталожный номер 30-00434-04 и в мультяшках и в моно. Скинь каталог где ты нашел 3 фазный 40А 12-00683-02?

	Спрашивайте, чем смогу, помогу.....
	IP записан

maverik Очень активный пользователь Отсутствует Сообщений: 113 Зарегистрирован: 27.08.2010 Пол:	Re: Vector Трансформатор Ответ #9 - 04.03.2016 :: 12:16:41	Функции поста	Печать
	http://allegro.pl/ladowarka-carrier-vector-40amp-12-00683-02-i5269515815.html http://shop.ref-master.ru/index.php?route=product/product&product_id=584 смотрите фото
	« Последняя редакция: 04.03.2016 :: 12:19:07 - maverik »
	IP записан

maverik Очень активный пользователь Отсутствует Сообщений: 113 Зарегистрирован: 27.08.2010 Пол:	Re: Vector Трансформатор Ответ #10 - 04.03.2016 :: 12:22:41	Функции поста	Печать
	http://atlant-service.ru/zapchasti/zapchasti-carrier.html?page=36 тут в середине страницы


	IP записан

maverik Очень активный пользователь Отсутствует Сообщений: 113 Зарегистрирован: 27.08.2010 Пол:	Re: Vector Трансформатор Ответ #11 - 04.03.2016 :: 13:14:07	Функции поста	Печать
	Из свежего

	IP записан

maverik Очень активный пользователь Отсутствует Сообщений: 113 Зарегистрирован: 27.08.2010 Пол:	Re: Vector Трансформатор Ответ #12 - 04.03.2016 :: 13:14:51	Функции поста	Печать
	цифры видны

	IP записан

Seregakzn Активный пользователь Отсутствует Сообщений: 79 Местоположение: Набережные Челны Зарегистрирован: 20.02.2016 Пол:	Re: Vector Трансформатор Ответ #13 - 04.03.2016 :: 13:43:14	Функции поста	Печать
	Все понятно теперь, это вектор 1550, а я смотрел на Вектор 1800, 1850, 1800 МТ. На Векторах 1550 да действительно стоят на 40А На старых Векторах 1800/1850/1800МТ стоят на 20А

	Спрашивайте, чем смогу, помогу.....
	IP записан

FRADDY Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: TLN Зарегистрирован: 04.03.2016	Re: Vector Трансформатор Ответ #14 - 04.03.2016 :: 19:10:05	Функции поста	Печать
	Приветствую , люди добрые . Кто-нибудь имеет эл схему и/или опыт ремонта зарядки :вектор 1550 , 3 фазный 40А 12-00683-02?


	IP записан

DK Член клуба Холодильщик --- Отсутствует Сообщений: 580 Местоположение: Киев Зарегистрирован: 08.05.2009 Пол:	Re: Vector Трансформатор Ответ #15 - 04.03.2016 :: 21:33:49	Функции поста	Печать
	Есть схема и многократный опыт ремонта однофазного - там 1-фазный НЧ транс и по низкой стороне ШИМ на тиристорах с балластным дросселем. Какая структура у 3-х фазного?
	« Последняя редакция: 04.03.2016 :: 21:36:42 - DK »

	www Skype/VoIP IP записан

Seregakzn Активный пользователь Отсутствует Сообщений: 79 Местоположение: Набережные Челны Зарегистрирован: 20.02.2016 Пол:	Re: Vector Трансформатор Ответ #16 - 07.03.2016 :: 15:34:19	Функции поста	Печать
	Если у кого есть, поделитись схемкой на Вектор 1550

	Спрашивайте, чем смогу, помогу.....
	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #17 - 07.03.2016 :: 15:50:19	Функции поста	Печать
	В файле схема удачи!

	TEC_ELS_Vector_1550_62-61631-07__revJ.pdf (Вложенный файл удалён) Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

maverik Очень активный пользователь Отсутствует Сообщений: 113 Зарегистрирован: 27.08.2010 Пол:	Re: Vector Трансформатор Ответ #18 - 09.03.2016 :: 06:35:26	Функции поста	Печать
	Я слышал что есть KIT проводов чтобы 3-х фазный трансформатор ставить на любую машину...чтобы два на складе не держать...


	IP записан

Seregakzn Активный пользователь Отсутствует Сообщений: 79 Местоположение: Набережные Челны Зарегистрирован: 20.02.2016 Пол:	Re: Vector Трансформатор Ответ #19 - 11.03.2016 :: 12:51:08	Функции поста	Печать
	maverik писал(а) 09.03.2016 :: 06:35:26: Я слышал что есть KIT проводов чтобы 3-х фазный трансформатор ставить на любую машину...чтобы два на складе не держать... Спасибо

	Спрашивайте, чем смогу, помогу.....
	IP записан

FRADDY Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: TLN Зарегистрирован: 04.03.2016	Re: Vector Трансформатор Ответ #20 - 21.03.2016 :: 11:48:33	Функции поста	Печать
	DK писал(а) 04.03.2016 :: 21:33:49: Есть схема и многократный опыт ремонта однофазного - там 1-фазный НЧ транс и по низкой стороне ШИМ на тиристорах с балластным дросселем. Какая структура у 3-х фазного? Вч и тот же ШИМ на тиристорах с балластным дросселем , только два канала . Выгорела часть платы . Не поможете с фотографиями , может быть ?


	IP записан

Андрей_Ш ЗавсегдатАй форума Отсутствует Сообщений: 379 Зарегистрирован: 12.08.2010	Re: Vector Трансформатор Ответ #21 - 21.03.2016 :: 15:07:38	Функции поста	Печать
	Поможем, что хотел?


	IP записан

FRADDY Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: TLN Зарегистрирован: 04.03.2016	Re: Vector Трансформатор Ответ #22 - 27.03.2016 :: 09:37:33	Функции поста	Печать
	Хотел что? Фото плат . Сгорел полностью правый угол . Не видно ни дорожек ни деталей... Как то так.Грустно..


	IP записан

Андрей_Ш ЗавсегдатАй форума Отсутствует Сообщений: 379 Зарегистрирован: 12.08.2010	Re: Vector Трансформатор Ответ #23 - 27.03.2016 :: 10:36:20	Функции поста	Печать
	Что именно нужно?

	IP записан

FRADDY Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: TLN Зарегистрирован: 04.03.2016	Re: Vector Трансформатор Ответ #24 - 28.03.2016 :: 07:58:20	Функции поста	Печать
	Другая плата. Там 4 мощных резистора стоят. С двух сторон нужно фото.Там все выгорело . Спасибо огромное


	IP записан

DK Член клуба Холодильщик --- Отсутствует Сообщений: 580 Местоположение: Киев Зарегистрирован: 08.05.2009 Пол:	Re: Vector Трансформатор Ответ #25 - 29.03.2016 :: 00:54:05	Функции поста	Печать
	FRADDY писал(а) 21.03.2016 :: 11:48:33: Вч и тот же ШИМ на тиристорах с балластным дросселем , только два канала . Выгорела часть платы . Не поможете с фотографиями , может быть ? Что значит ВЧ ? Там импульсный БП? зачем тогда дроссель? в ремонт они пока не попадались... Покажите pls ваши фотки -что там осталось.


	www Skype/VoIP IP записан

Андрей_Ш ЗавсегдатАй форума Отсутствует Сообщений: 379 Зарегистрирован: 12.08.2010	Re: Vector Трансформатор Ответ #26 - 29.03.2016 :: 20:45:48	Функции поста	Печать
	FRADDY писал(а) 28.03.2016 :: 07:58:20: Другая плата. Там 4 мощных резистора стоят. Так что мы гадаем то, выложите фото и все станет ясно.


	IP записан

edik Холодильщик Отсутствует Сообщений: 13 Местоположение: Cherkassy Зарегистрирован: 21.05.2010	Re: Vector Трансформатор Ответ #27 - 12.01.2017 :: 11:13:07	Функции поста	Печать
	Фото разобранного BTYC Vector1850

	BTYC_foto_vector1850.zip (Вложенный файл удалён)
	IP записан

frosh Холодильщик Отсутствует Сообщений: 21 Местоположение: москва Зарегистрирован: 20.08.2013 Пол:	Re: Vector Трансформатор Ответ #28 - 16.01.2017 :: 16:29:33	Функции поста	Печать
	maverik писал(а) 04.03.2016 :: 10:20:57: И мощность трансформатора не зависит от АКБ а зависит от потребителей... зарядное устройство BTY.C на Векторе работает исключительно на нужды АКБ, к другим потребителям не имеет никакого отношения. Другое дело что слабое это место в системе, потому и начали ставить гелевые аккумуляторы.


	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #29 - 17.01.2017 :: 04:27:37	Функции поста	Печать
	frosh писал(а) 16.01.2017 :: 16:29:33: зарядное устройство BTY.C на Векторе работает исключительно на нужды АКБ, к другим потребителям не имеет никакого отношения. Другое дело что слабое это место в системе, потому и начали ставить гелевые аккумуляторы. Вы, милейший, порете чушь несусветную.


	IP записан

Андрей_Ш ЗавсегдатАй форума Отсутствует Сообщений: 379 Зарегистрирован: 12.08.2010	Re: Vector Трансформатор Ответ #30 - 17.01.2017 :: 20:57:01	Функции поста	Печать
	frosh писал(а) 16.01.2017 :: 16:29:33: работает исключительно на нужды АКБ Так бы и было, если бы АКБ стоял в стороне. А так он (АКБ) постоянно подключен к потребителям, и те постоянно сосут из него "соки". Так, что причем, еще как при чем потребители. А на мой взгляд 40А-ные начали ставить именно на гелиевые АКБ. Скорее всего у них мгновенный ток заряда/разряда гораздо выше чем у остальных. Поправьте меня если не прав.


	IP записан

Андрей_Ш ЗавсегдатАй форума Отсутствует Сообщений: 379 Зарегистрирован: 12.08.2010	Re: Vector Трансформатор Ответ #31 - 17.01.2017 :: 20:58:49	Функции поста	Печать
	FRADDY писал(а) 28.03.2016 :: 07:58:20: Другая плата. Там 4 мощных резистора стоят. Еще нужны фото? Как раз такой в ремонте сейчас. Могу померить если что надо...


	IP записан

Андрей_Ш ЗавсегдатАй форума Отсутствует Сообщений: 379 Зарегистрирован: 12.08.2010	Re: Vector Трансформатор Ответ #32 - 17.01.2017 :: 21:11:56	Функции поста	Печать
	edik писал(а) 12.01.2017 :: 11:13:07: Фото разобранного BTYC Vector1850 Кстати на фото не нашел проблемное место.


	IP записан

frosh Холодильщик Отсутствует Сообщений: 21 Местоположение: москва Зарегистрирован: 20.08.2013 Пол:	Re: Vector Трансформатор Ответ #33 - 19.01.2017 :: 15:29:33	Функции поста	Печать
	Андрей_Ш писал(а) 17.01.2017 :: 20:57:01: Так бы и было, если бы АКБ стоял в стороне. А так он (АКБ) постоянно подключен к потребителям, и те постоянно сосут из него "соки". Так, что причем, еще как при чем потребители. вообще-то при работающей системе генератору отводится главная роль в обеспечении электроэнергией потребителей. на свечи конечно заряд подается с акб. не спорю, в сервисном руководстве написано – проблемы с параметром «ток акб» – смотри, среди прочих, «потребителей».


	IP записан

Андрей_Ш ЗавсегдатАй форума Отсутствует Сообщений: 379 Зарегистрирован: 12.08.2010	Re: Vector Трансформатор Ответ #34 - 19.01.2017 :: 16:41:40	Функции поста	Печать
	frosh писал(а) 19.01.2017 :: 15:29:33: системе генератору отводится главная роль Вы о каком генераторе? И о каких потребителях? Если о вентиляторе, компрессоре, тэнах... - то да, они на прямую не при чем. Хотя реле их включающие - причём. Топливный насос - причём. Да и есть потребители которые питаются от 12 вольт. Так что З/У отдает свой ток, в основном конечно АКБ, но и потребители тоже его потребляют (извините за тавтологию).


	IP записан

frosh Холодильщик Отсутствует Сообщений: 21 Местоположение: москва Зарегистрирован: 20.08.2013 Пол:	Re: Vector Трансформатор Ответ #35 - 24.01.2017 :: 13:28:16	Функции поста	Печать
	Андрей_Ш писал(а) 19.01.2017 :: 16:41:40: Вы о каком генераторе? генератор в системе один. тот который напряжение 600/300 В выдает. обозначение в тех.документации – GEN.


	IP записан

Maxima Член клуба Холодильщик Отсутствует Сообщений: 988 Местоположение: московская область Зарегистрирован: 04.09.2010 Пол:	Re: Vector Трансформатор Ответ #36 - 24.01.2017 :: 17:20:31	Функции поста	Печать
	Андрей_Ш писал(а) 19.01.2017 :: 16:41:40: Топливный насос - причём Там по дефолту стоит механика .


	IP записан

KonstantinBRD Новичок Отсутствует Сообщений: 1 Местоположение: Нижний Новгород Зарегистрирован: 03.02.2017	Re: Vector Трансформатор Ответ #37 - 03.02.2017 :: 10:11:14	Функции поста	Печать
	Seregakzn писал(а) 03.03.2016 :: 13:47:40: Добрый день! Если ты про зарядное устройство (BTY.C.) Выходной ток 20 А, выходное напряжение 14,8 В при 25 °С. Входное напряжение 340 – 640 В, 43 – 68 Гц. У меня кстати попадались только 76-61270-11(30-00434-00), других не встречал (где то даже один новый валяется уже давно, могу продать ). Добрый день! ЗУ осталось? Готов купить!


	IP записан

frosh Холодильщик Отсутствует Сообщений: 21 Местоположение: москва Зарегистрирован: 20.08.2013 Пол:	Re: Vector Трансформатор Ответ #38 - 26.02.2017 :: 15:17:34	Функции поста	Печать
	Kot писал(а) 17.01.2017 :: 04:27:37: Вы, милейший, порете чушь несусветную. потребители на ветке от btyc – мелкие. клапана, тэны, пр. То что потребляет аккумулятор, думается, сопоставимо с суммарным потреблением всех прочих потребителей на этой ветке. крупные потребители на Векторе – трехфазные. Так что, представляется, что чушь в этой ситуации порю не я.


	IP записан

Maxima Член клуба Холодильщик Отсутствует Сообщений: 988 Местоположение: московская область Зарегистрирован: 04.09.2010 Пол:	Re: Vector Трансформатор Ответ #39 - 26.02.2017 :: 15:26:27	Функции поста	Печать
	То есть тены, запитаны от аккумулятора? Чушь тихонечко повизгивала.


	IP записан

frosh Холодильщик Отсутствует Сообщений: 21 Местоположение: москва Зарегистрирован: 20.08.2013 Пол:	Re: Vector Трансформатор Ответ #40 - 26.02.2017 :: 15:45:04	Функции поста	Печать
	Maxima писал(а) 26.02.2017 :: 15:26:27: То есть тены, запитаны от аккумулятора? Чушь тихонечко повизгивала. Господа! читаем внимательно. написано: тэн – потребитель на ветке идущей от btyc. 14-ти вольтовой. так же как и аккумулятор на этой ветке потребитель.


	IP записан

Grigorij Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: Украина Зарегистрирован: 10.05.2017	Re: Vector Трансформатор Ответ #41 - 10.05.2017 :: 17:14:12	Функции поста	Печать

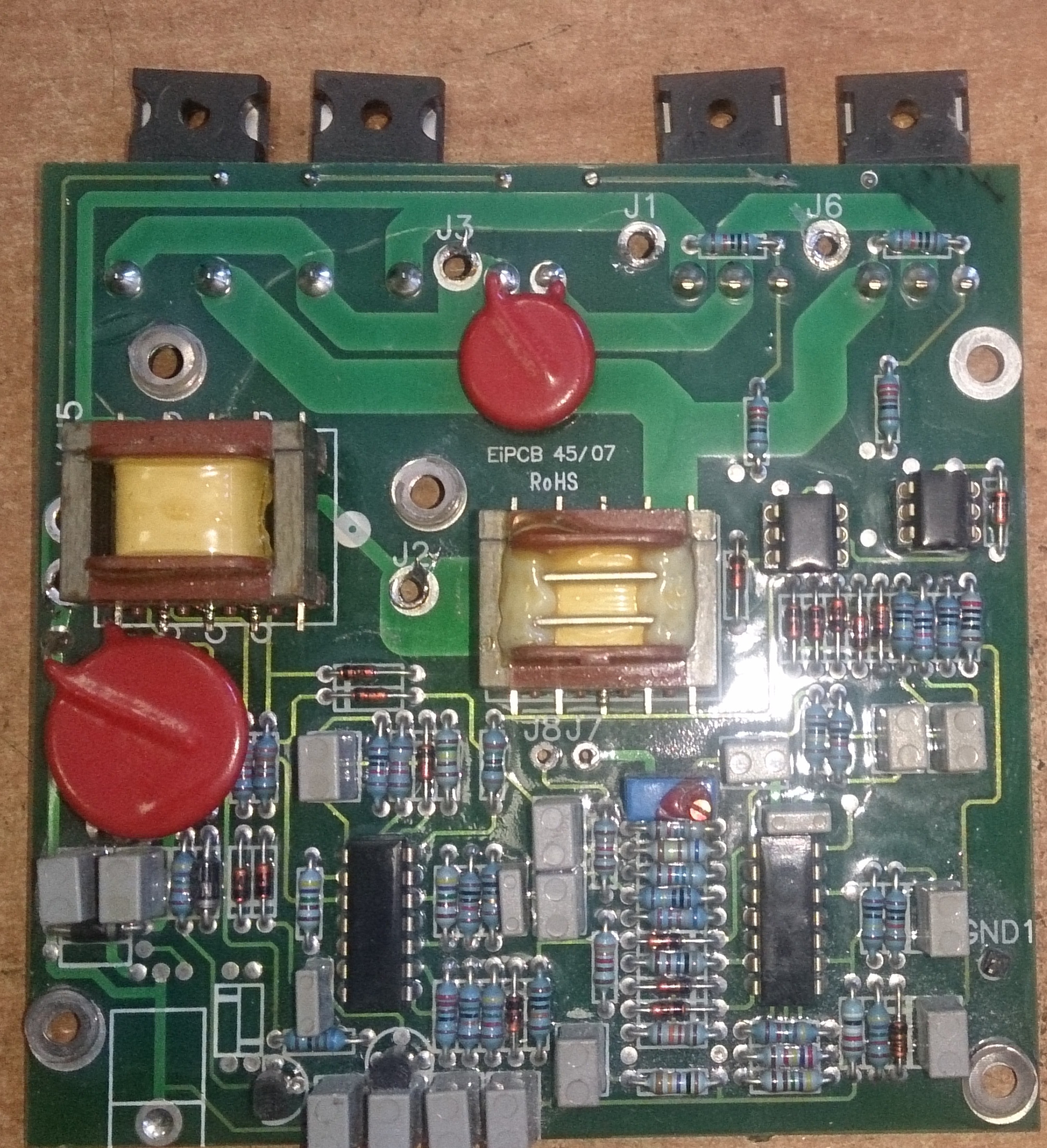

	Здравствуйте. На плате стабилизатора есть две шестиножечные микросхемки для управления полевиками. Как они обозначаются? Надписи не видны совсем и у меня видно прогоревшие. Скажите пожалуйста их тип и возможную замену. Спасибо большое!


	IP записан

Римлянин Холодильщик Отсутствует Сообщений: 81 Местоположение: CCCP Зарегистрирован: 13.01.2014 Пол:	Re: Vector Трансформатор Ответ #42 - 11.05.2017 :: 13:21:10	Функции поста	Печать
	Grigorij писал(а) 10.05.2017 :: 17:14:12: Здравствуйте. На плате стабилизатора есть две шестиножечные микросхемки для управления полевиками. Как они обозначаются? Надписи не видны совсем и у меня видно прогоревшие. Скажите пожалуйста их тип и возможную замену. Спасибо большое! Фото оптроны H11C4 http://pdf1.alldatasheet.com/datasheet-pdf/view/35223/QT/H11C4.html


	IP записан

Grigorij Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: Украина Зарегистрирован: 10.05.2017	Re: Vector Трансформатор Ответ #43 - 11.05.2017 :: 16:39:31	Функции поста	Печать
	Огромное спасибо! Там оказывается стоят мощные тиристоры, а не полевики.Я ошибся, извините. Блок отремонтировал. Проблема была в пробое диода TN1448. Он находится под тиристорами и мощными диодами. Три диодика подсоедены последовательно. Вот один из них коротнул. Самое главное, без подсоединения АКБ, блок не запускается!!! Всем удачи!


	IP записан

Римлянин Холодильщик Отсутствует Сообщений: 81 Местоположение: CCCP Зарегистрирован: 13.01.2014 Пол:	Re: Vector Трансформатор Ответ #44 - 12.05.2017 :: 06:40:31	Функции поста	Печать
	Grigorij писал(а) 11.05.2017 :: 16:39:31: Огромное спасибо! Григорий, если блок на месте, у меня просьба к тебе и к участникам форума. Со вторички трансформатора какое переменное напряжение идёт на выпрямительные диоды???


	IP записан

dekimont Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: skopje Зарегистрирован: 12.05.2017	Re: Vector Трансформатор Ответ #45 - 12.05.2017 :: 14:57:11	Функции поста	Печать
	Он работает, но дает 12 вольт не 14.8 вольт, что холодно быть не так ... что нужно проверять и ремонтировать?
	« Последняя редакция: 12.05.2017 :: 18:26:11 - МАСТЕР »
	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #46 - 12.05.2017 :: 15:17:52	Функции поста	Печать
	dekimont писал(а) 12.05.2017 :: 14:57:11: it works but give 12volts not 14.8volts what cold be wrong...what need to be check and repair Чо?


	IP записан

dekimont Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: skopje Зарегистрирован: 12.05.2017	Re: Vector Трансформатор Ответ #47 - 12.05.2017 :: 15:21:30	Функции поста	Печать
	Он работает, но дает 12 вольт не 14.8 вольт, что холодно быть не так ... что нужно проверять и ремонтировать?
	« Последняя редакция: 12.05.2017 :: 18:26:34 - МАСТЕР »
	IP записан

Римлянин Холодильщик Отсутствует Сообщений: 81 Местоположение: CCCP Зарегистрирован: 13.01.2014 Пол:	Re: Vector Трансформатор Ответ #48 - 13.05.2017 :: 05:10:15	Функции поста	Печать
	dekimont писал(а) 12.05.2017 :: 15:21:30: Он работает, но дает 12 вольт не 14.8 вольт, что холодно быть не так ... что нужно проверять и ремонтировать? Чем замеряли и где? Контроллер температуру правильно показывает?


	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #49 - 13.05.2017 :: 05:58:54	Функции поста	Печать
	dekimont писал(а) 12.05.2017 :: 15:21:30: Он работает, но дает 12 вольт не 14.8 вольт, что холодно быть не так ... что нужно проверять и ремонтировать? Аккумулятьр подключен?


	IP записан

dekimont Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: skopje Зарегистрирован: 12.05.2017	Re: Vector Трансформатор Ответ #50 - 15.05.2017 :: 04:44:52	Функции поста	Печать
	i test with battery connected... unit charge only on high rpm on generator.....i change this charger with another it works fine...and now i want to repair this one


	IP записан

Римлянин Холодильщик Отсутствует Сообщений: 81 Местоположение: CCCP Зарегистрирован: 13.01.2014 Пол:	Re: Vector Трансформатор Ответ #51 - 15.05.2017 :: 09:14:34	Функции поста	Печать
	dekimont писал(а) 15.05.2017 :: 04:44:52: i test with battery connected... unit charge only on high rpm on generator.....i change this charger with another it works fine...and now i want to repair this one Try to change Photo optocouplers H11C4. They control the thyristors, which control the current and voltage of the battery. If they do not, you need to check the Zener diodes, diodes, resistors, and capacitors. . Maybe even winding short circuit in the secondary circuit of the transformer. If the coils will be less(i.e. a short circuit, the transformer will widawati less than needed!!!) Check output AC voltage from the transformer, compare it with another unit charging! Do you understand?


	IP записан

Римлянин Холодильщик Отсутствует Сообщений: 81 Местоположение: CCCP Зарегистрирован: 13.01.2014 Пол:	Re: Vector Трансформатор Ответ #52 - 15.05.2017 :: 09:19:48	Функции поста	Печать
	Sorry. Typo. "widawati"-this output Try to change Photo optocouplers H11C4. They control the thyristors, which control the current and voltage of the battery. If they do not, you need to check the Zener diodes, diodes, resistors, and capacitors. . Maybe even winding short circuit in the secondary circuit of the transformer. If the coils will be less(i.e. a short circuit, the transformer will output less than needed!!!) Check output AC voltage from the transformer, compare it with another unit charging! Do you understand?


	IP записан

Римлянин Холодильщик Отсутствует Сообщений: 81 Местоположение: CCCP Зарегистрирован: 13.01.2014 Пол:	Re: Vector Трансформатор Ответ #53 - 15.05.2017 :: 09:37:32	Функции поста	Печать
	[quote author=62636D6F060 link=1456928821/50#50 date=1494823492] batter] Please can you measure the voltage output of the transformer? How many volts at the output when the input from the mains 380 volts, 50 Hertz? It is very necessary. Rewind the transformer, you need precise measurements, to calculate coefficient transformation. Please, if you have the opportunity to work the charger.


	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #54 - 15.05.2017 :: 12:51:58	Функции поста	Печать
	Ну что , надо переходить на буржуйский язык общения, я так понимаю!

	Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #55 - 15.05.2017 :: 16:18:19	Функции поста	Печать
	МАСТЕР писал(а) 15.05.2017 :: 12:51:58: Ну что , надо переходить на буржуйский язык общения, я так понимаю! А давайте позовем Василича, пусть он на иврите грузинской вязью отвечает!


	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #56 - 16.05.2017 :: 09:04:07	Функции поста	Печать
	Kot писал(а) 15.05.2017 :: 16:18:19: А давайте позовем Василича, пусть он на иврите грузинской вязью отвечает! Борис Валерьевич,! 100%
	« Последняя редакция: 16.05.2017 :: 09:07:14 - МАСТЕР »
	Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

dekimont Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: skopje Зарегистрирован: 12.05.2017	Re: Vector Трансформатор Ответ #57 - 20.05.2017 :: 12:02:15	Функции поста	Печать
	tnx for ansfers....


	IP записан

fmod12 Малоактивный пользователь Отсутствует Сообщений: 14 Местоположение: Lviv Зарегистрирован: 22.06.2016 Пол:	Re: Vector Трансформатор Ответ #58 - 29.01.2018 :: 15:52:47	Функции поста	Печать
	Всем привет, может кто сталкивался: Подключил на столе трансформатор (2 фази) + акум - зарядка 15,3V и растет. (Заменил диодик BAV возле трансф. был пробит) в какую сторону копать?


	IP записан

вежливыйизлуганска Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: Луганск Зарегистрирован: 30.01.2018	Re: Vector Трансформатор Ответ #59 - 30.01.2018 :: 12:20:26	Функции поста	Печать
	Доброго времени суток.У меня проблема на кариер вектор 1550 заключается в том,что идет перезаряд акб-15,6 в напряжение(15 ошибка).Установлен 3-х фазный трансформатор car5601z01 40amp.Будте любезны-поделитесь своими мыслями по этому поводу.


	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #60 - 30.01.2018 :: 12:29:49	Функции поста	Печать
	вежливыйизлуганска писал(а) 30.01.2018 :: 12:20:26: Доброго времени суток.У меня проблема на кариер вектор 1550 заключается в том,что идет перезаряд акб-15,6 в напряжение(15 ошибка).Установлен 3-х фазный трансформатор car5601z01 40amp.Будте любезны-поделитесь своими мыслями по этому поводу. Попробуй для начала аккумулятор поменять.


	IP записан

вежливыйизлуганска Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: Луганск Зарегистрирован: 30.01.2018	Re: Vector Трансформатор Ответ #61 - 30.01.2018 :: 14:00:06	Функции поста	Печать
	акб заменил ничего не изменилось


	IP записан

вежливыйизлуганска Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: Луганск Зарегистрирован: 30.01.2018	Re: Vector Трансформатор Ответ #62 - 30.01.2018 :: 14:05:52	Функции поста	Печать
	Поделитесь пожалуйста схемой,если таковая имеется


	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #63 - 30.01.2018 :: 14:38:29	Функции поста	Печать
	вежливыйизлуганска писал(а) 30.01.2018 :: 14:05:52: Поделитесь пожалуйста схемой,если таковая имеется Данный узел меняется, схемы к сожалению нет и не было!

	Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

elektrik. ЗавсегдатАй форума Отсутствует Сообщений: 1689 Местоположение: Алма-Ата Зарегистрирован: 19.02.2017	Re: Vector Трансформатор Ответ #64 - 30.01.2018 :: 14:41:04	Функции поста	Печать
	вежливыйизлуганска писал(а) 30.01.2018 :: 12:20:26: Доброго времени суток.У меня проблема на кариер вектор 1550 заключается в том,что идет перезаряд акб-15,6 в напряжение(15 ошибка).Установлен 3-х фазный трансформатор car5601z01 40amp.Будте любезны-поделитесь своими мыслями по этому поводу. Смотри реле регулятор. Я не великий спец, но из описания того трабла - другое в голову не приходит... За зарядку аккума отвечает реле регулятор, и не важно что его питает...
	« Последняя редакция: 30.01.2018 :: 14:45:18 - elektrik. »

	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #65 - 30.01.2018 :: 15:30:00	Функции поста	Печать
	elektrik. писал(а) 30.01.2018 :: 14:41:04: Смотри реле регулятор. Я не великий спец, но из описания того трабла - другое в голову не приходит... За зарядку аккума отвечает реле регулятор, и не важно что его питает... Поиолчи иногда. Нет там такого рела.


	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #66 - 30.01.2018 :: 15:30:48	Функции поста	Печать
	вежливыйизлуганска писал(а) 30.01.2018 :: 14:00:06: акб заменил ничего не изменилось Тогда остаётся трансформатор. Больше вариантов нет.


	IP записан

elektrik. ЗавсегдатАй форума Отсутствует Сообщений: 1689 Местоположение: Алма-Ата Зарегистрирован: 19.02.2017	Re: Vector Трансформатор Ответ #67 - 30.01.2018 :: 16:21:45	Функции поста	Печать
	Kot писал(а) 30.01.2018 :: 15:30:00: Поиолчи иногда. Нет там такого рела. Лады, пусть нет. Тогда каким ебразом на аккум выдается 14,5+-в? Если от генератора- то РР- однозначно!, если от "транса"- значит "стаб"! В случае с "трансом"- вышла из строя схема стабилизации напруги. А то, что я назвал это рэле... Дык по факту этот узел так и называется. Впрочем, думаю, будут и другие мнения...


	IP записан

вежливыйизлуганска Малоактивный пользователь Отсутствует Сообщений: 4 Местоположение: Луганск Зарегистрирован: 30.01.2018	Re: Vector Трансформатор Ответ #68 - 31.01.2018 :: 08:46:35	Функции поста	Печать
	всем спасибо.хотелось-бы схему,но прийдется залезть в транс.Однако из прошлых изысканий припоминаю в нем плату отдельно на н.ч. от которой идет провод на акб.попробую позвонить.Еще проблема в том-как транс 3х фазный запитать для диагностики.у кого был опыт -буду признателен!


	IP записан

fmod12 Малоактивный пользователь Отсутствует Сообщений: 14 Местоположение: Lviv Зарегистрирован: 22.06.2016 Пол:	Re: Vector Трансформатор Ответ #69 - 15.03.2018 :: 14:20:07	Функции поста	Печать
	Доброго дня!!!!! Кто может подсказать, какое сопротивление датчика температуры должно быть. (трансформатор 3 фазный)?


	IP записан

anatolka Холодильщик Отсутствует Сообщений: 139 Местоположение: Брянск Зарегистрирован: 04.09.2012	Re: Vector Трансформатор Ответ #70 - 15.03.2018 :: 15:25:04	Функции поста	Печать
	если речь о зарядке то он там электронный


	IP записан

fmod12 Малоактивный пользователь Отсутствует Сообщений: 14 Местоположение: Lviv Зарегистрирован: 22.06.2016 Пол:	Re: Vector Трансформатор Ответ #71 - 15.03.2018 :: 15:31:33	Функции поста	Печать
	там кабель идет к акуму (серый, 3х жильный) на нем датчик.


	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #72 - 15.03.2018 :: 16:28:49	Функции поста	Печать
	fmod12 писал(а) 15.03.2018 :: 15:31:33: (серый, 3х жильный) Смотри ЛС.

	Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #73 - 20.03.2018 :: 18:46:09	Функции поста	Печать

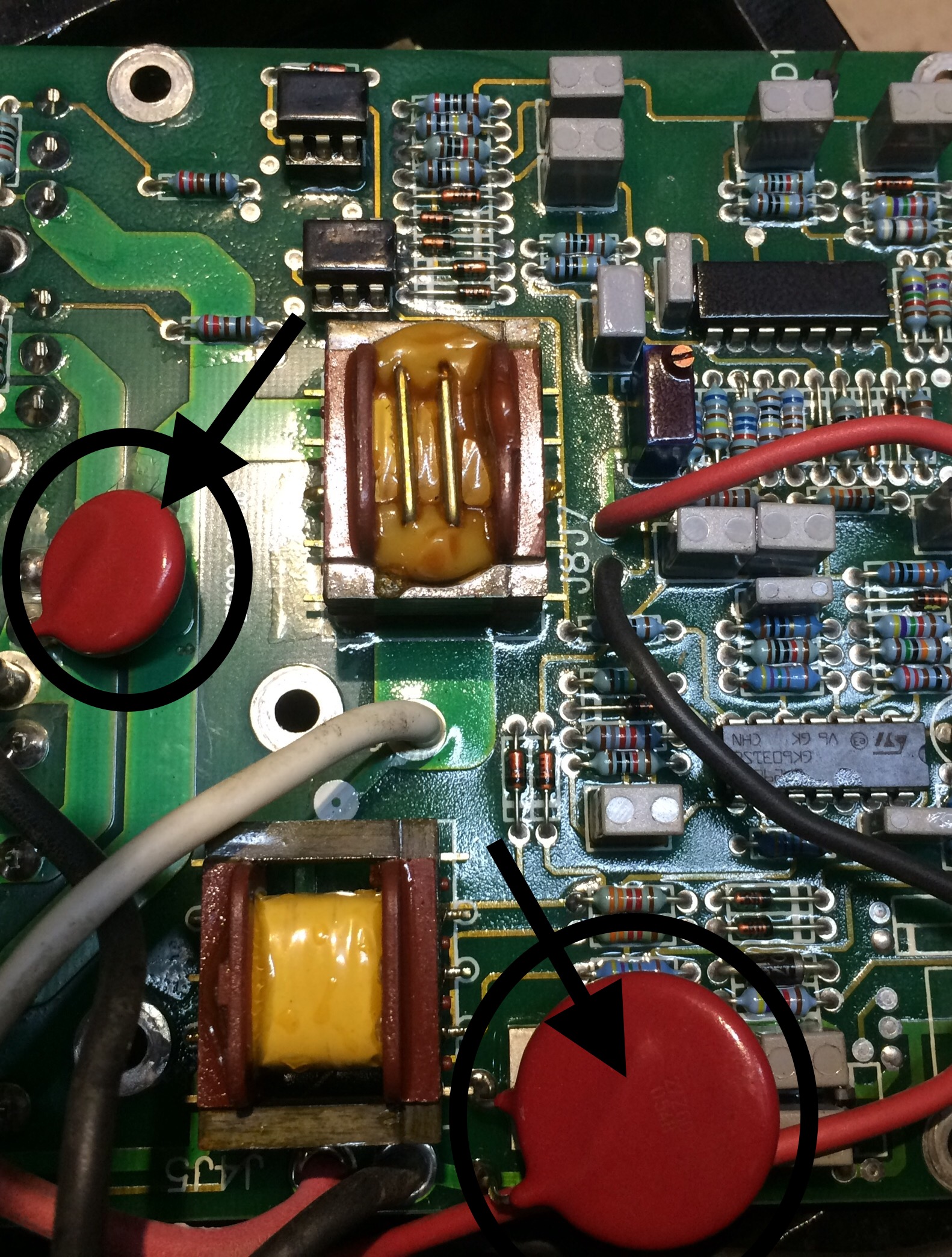

	Доброго вечера, уважаемый народ если кто знает пожалуйста подскажите номинал данных Варисторов на фото, это блок управления зарядника (20А) Вектор. Заранее всем буду благодарен за помощь!

	IMG_E8516.JPG ( 889 KB \| 77 Загрузки ) Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

anatolka Холодильщик Отсутствует Сообщений: 139 Местоположение: Брянск Зарегистрирован: 04.09.2012	Re: Vector Трансформатор Ответ #74 - 22.03.2018 :: 09:04:30	Функции поста	Печать
	на них же есть маркировка http://m.littelfuse.com/~/media/electronics/datasheets/varistors/littelfuse_vari...


	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #75 - 22.03.2018 :: 12:50:24	Функции поста	Печать
	anatolka писал(а) 22.03.2018 :: 09:04:30: на них же есть маркировка Спасибо, за ссылку, самого блока под руками нет это мне дистанционно тоже фото сбросили, поэтому и задал вопрос, при большем увеличении на одном из них ( большом) да действительно что то написано но не разобрать, ещё раз благодарю!

	Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

anatolka Холодильщик Отсутствует Сообщений: 139 Местоположение: Брянск Зарегистрирован: 04.09.2012	Re: Vector Трансформатор Ответ #76 - 23.03.2018 :: 12:45:11	Функции поста	Печать
	27z60


	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #77 - 23.03.2018 :: 13:45:32	Функции поста	Печать
	anatolka писал(а) 23.03.2018 :: 12:45:11: 27z60 Спасибо ещё раз!

	Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

Максимэн Активный пользователь Отсутствует Сообщений: 93 Местоположение: Санкт-Петербург Зарегистрирован: 05.09.2016 Пол:	Re: Vector Трансформатор Ответ #78 - 09.07.2018 :: 23:16:32	Функции поста	Печать
	ребята привет. никто случаем не "доставал " транс из двух-фазной зарядки? для перемотки?


	ICQ IP записан

Максимэн Активный пользователь Отсутствует Сообщений: 93 Местоположение: Санкт-Петербург Зарегистрирован: 05.09.2016 Пол:	Re: Vector Трансформатор Ответ #79 - 11.07.2018 :: 00:11:18	Функции поста	Печать
	Коллеги, подскажите сопротивление между В и С . и В и С относительно к А.

	ICQ IP записан

vert Малоактивный пользователь Отсутствует Сообщений: 8 Зарегистрирован: 02.10.2018	Re: Vector Трансформатор Ответ #80 - 06.10.2018 :: 11:06:55	Функции поста	Печать
	Подскажите, как проверить трансформатор 30-00434-04 на столе?


	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #81 - 06.10.2018 :: 21:43:12	Функции поста	Печать
	vert писал(а) 06.10.2018 :: 11:06:55: Подскажите, как проверить трансформатор 30-00434-04 на столе? Подаёшь на вход переменное напряжение а на выходе проверяешь бортовое постоянное.

	Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #82 - 06.10.2018 :: 23:00:28	Функции поста	Печать
	МАСТЕР писал(а) 06.10.2018 :: 21:43:12: Подаёшь на вход переменное напряжение а на выходе проверяешь бортовое постоянное. Забыл добавить: предварительно зарядное переместить на стол.


	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #83 - 07.10.2018 :: 08:39:21	Функции поста	Печать
	Kot писал(а) 06.10.2018 :: 23:00:28: Забыл добавить: предварительно зарядное переместить на стол. Точно!

	Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

vert Малоактивный пользователь Отсутствует Сообщений: 8 Зарегистрирован: 02.10.2018	Re: Vector Трансформатор Ответ #84 - 08.10.2018 :: 10:39:27	Функции поста	Печать
	МАСТЕР писал(а) 06.10.2018 :: 21:43:12: Подаёшь на вход переменное напряжение а на выходе проверяешь бортовое постоянное. Где я в домашних условиях возьму две фазы? На столе имеется ввиду в домашних условиях.


	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #85 - 08.10.2018 :: 19:20:45	Функции поста	Печать
	vert писал(а) 08.10.2018 :: 10:39:27: Где я в домашних условиях возьму две фазы? На столе имеется ввиду в домашних условиях. У всех разные возможности и условия, по другому только на установке непосредственно!
	« Последняя редакция: 08.10.2018 :: 19:23:15 - МАСТЕР »
	Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

vert Малоактивный пользователь Отсутствует Сообщений: 8 Зарегистрирован: 02.10.2018	Re: Vector Трансформатор Ответ #86 - 09.10.2018 :: 11:41:36	Функции поста	Печать
	МАСТЕР писал(а) 08.10.2018 :: 19:20:45: У всех разные возможности и условия, по другому только на установке непосредственно! Какое напряжение выходит со вторичной обмотки трансформатора? Может просто подать с однофазного трансформатора необходимое переменное напряжение на плату инвертора, отключив при этом родной трансформатор.


	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #87 - 09.10.2018 :: 16:01:53	Функции поста	Печать
	vert писал(а) 09.10.2018 :: 11:41:36: Может просто подать с однофазного трансформатора необходимое переменное напряжение на плату инвертора, отключив при этом родной трансформатор. Ну подай.


	IP записан

vert Малоактивный пользователь Отсутствует Сообщений: 8 Зарегистрирован: 02.10.2018	Re: Vector Трансформатор Ответ #88 - 09.10.2018 :: 17:16:33	Функции поста	Печать
	Kot писал(а) 09.10.2018 :: 16:01:53: Ну подай. Сколько вольт подавать?


	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #89 - 09.10.2018 :: 18:32:09	Функции поста	Печать
	Изучайте мат часть!
	« Последняя редакция: 09.10.2018 :: 18:32:36 - МАСТЕР »
	___________003.png (Вложенный файл удалён) Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

vert Малоактивный пользователь Отсутствует Сообщений: 8 Зарегистрирован: 02.10.2018	Re: Vector Трансформатор Ответ #90 - 09.10.2018 :: 18:46:13	Функции поста	Печать
	МАСТЕР писал(а) 09.10.2018 :: 18:32:09: Изучайте мат часть! Где она ваша матчасть? На этом куске схемы показано только подключение к генератору и подключение к аккумулятору. Я же спрашиваю, какое напряжение подавать внутри самого блока, после понижающего трансформатора вместо его вторичной обмотки.
	« Последняя редакция: 09.10.2018 :: 18:47:25 - vert »

	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #91 - 09.10.2018 :: 19:50:21	Функции поста	Печать
	vert писал(а) 09.10.2018 :: 17:16:33: Сколько вольт подавать? Подай 600, чтобы не мучиться.


	IP записан

vert Малоактивный пользователь Отсутствует Сообщений: 8 Зарегистрирован: 02.10.2018	Re: Vector Трансформатор Ответ #92 - 09.10.2018 :: 22:04:41	Функции поста	Печать
	Kot писал(а) 09.10.2018 :: 19:50:21: Подай 600, чтобы не мучиться. Всё понятно. Я думал тут нормальный форум, а оказывается тут одни дилетанты. Очень жаль.


	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #93 - 10.10.2018 :: 06:03:15	Функции поста	Печать
	vert писал(а) 09.10.2018 :: 22:04:41: Всё понятно. Я думал тут нормальный форум, а оказывается тут одни дилетанты. Очень жаль. А самому взять в руки тестер и померить напряжение на трансформаторе религия не позволяет? Хоть маленько руками пошевелить в техническом плане прежде чем по клавишам долбить? Когда какие-то телодвижения сделаешь и только потом напишешь сюда уточняющие вопросы, тогда и начнешь получать ответы. А то сам с дивана задницу ленится оторвать. а остальные обязаны кинуться ему техинфу сливать.


	IP записан

master_sheff Холодильщик Отсутствует Сообщений: 397 Местоположение: Горловка, Одесса Зарегистрирован: 01.07.2011 Пол:	Re: Vector Трансформатор Ответ #94 - 10.10.2018 :: 08:42:55	Функции поста	Печать
	vert писал(а) 08.10.2018 :: 10:39:27: Где я в домашних условиях возьму две фазы? На столе имеется ввиду в домашних условиях. Все просто. Подаешь фазу и делаешь перемычку на вторую. А если серьезно то есть процедура работ, и если у Вас нет возможности ее соблюсти, то это сугубо Ваши проблемы.


	IP записан

vert Малоактивный пользователь Отсутствует Сообщений: 8 Зарегистрирован: 02.10.2018	Re: Vector Трансформатор Ответ #95 - 10.10.2018 :: 10:02:18	Функции поста	Печать
	Kot писал(а) 10.10.2018 :: 06:03:15: а остальные обязаны кинуться ему техинфу сливать. Эта техинфа - секретная информация, что ей так сложно поделиться?


	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Vector Трансформатор Ответ #96 - 10.10.2018 :: 19:23:52	Функции поста	Печать
	vert писал(а) 10.10.2018 :: 10:02:18: Эта техинфа - секретная информация, что ей так сложно поделиться? А вы уже здесь чем то поделились? Или я что то пропустил?


	IP записан

vert Малоактивный пользователь Отсутствует Сообщений: 8 Зарегистрирован: 02.10.2018	Re: Vector Трансформатор Ответ #97 - 10.10.2018 :: 23:00:45	Функции поста	Печать
	reff писал(а) 10.10.2018 :: 19:23:52: А вы уже здесь чем то поделились? Или я что то пропустил? А что тут у вас клан? Ты мне - я тебе?


	IP записан

reff Координатор Член клуба --- Холодильщик Отсутствует инженер по холодильному оборудованию Сообщений: 4831 Зарегистрирован: 01.05.2003 Пол:	Re: Vector Трансформатор Ответ #98 - 11.10.2018 :: 04:19:42	Функции поста	Печать
	vert писал(а) 10.10.2018 :: 23:00:45: А что тут у вас клан? Ты мне - я тебе? Тон не высоковат? Вам ведь здесь никто не должен, чтобы требовать


	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #99 - 11.10.2018 :: 07:04:02	Функции поста	Печать
	vert писал(а) 10.10.2018 :: 23:00:45: А что тут у вас клан? Ты мне - я тебе? Нет, не клан. Общество с устоями и нормами поведения. И когда заходишь в общество со словами "шевелить мозгами и руками не хочу, посему выдайте мне информацию" - реакцию от общества получаешь именно такую.


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Vector Трансформатор Ответ #100 - 11.10.2018 :: 11:53:07	Функции поста	Печать
	vert писал(а) 10.10.2018 :: 10:02:18: Эта техинфа - секретная информация, что ей так сложно поделиться? Абсолютно не секретная. Я вот к автохолоду вообще не касаюсь, но ради интереса решил проверить. Нашел за 3 минуты полный сервис-мануал. Так что вам верно написали: Kot писал(а) 10.10.2018 :: 06:03:15: ...Когда какие-то телодвижения сделаешь и только потом напишешь сюда уточняющие вопросы, тогда и начнешь получать ответы. ...

	IP записан

MAESTR0 Малоактивный пользователь Отсутствует Сообщений: 16 Местоположение: Нижегородская область Зарегистрирован: 21.03.2016	Re: Vector Трансформатор Ответ #101 - 23.10.2018 :: 11:30:27	Функции поста	Печать
	Приветствую уважаемое сообщество. Кто нибудь за денежку чинит данные устройства? Или есть координаты людей ремонтирующих у кого либо?


	IP записан

anatolka Холодильщик Отсутствует Сообщений: 139 Местоположение: Брянск Зарегистрирован: 04.09.2012	Re: Vector Трансформатор Ответ #102 - 23.10.2018 :: 14:40:33	Функции поста	Печать
	MAESTR0 писал(а) 23.10.2018 :: 11:30:27: Приветствую уважаемое сообщество. Кто нибудь за денежку чинит данные устройства? Или есть координаты людей ремонтирующих у кого либо? Обращайся в личку. Возможен обмен


	IP записан

Андрей_Ш ЗавсегдатАй форума Отсутствует Сообщений: 379 Зарегистрирован: 12.08.2010	Re: Vector Трансформатор Ответ #103 - 07.11.2018 :: 11:00:53	Функции поста	Печать
	MAESTR0 писал(а) 23.10.2018 :: 11:30:27: Приветствую уважаемое сообщество. Кто нибудь за денежку чинит данные устройства? Или есть координаты людей ремонтирующих у кого либо? Да, я чиню. Все что касается электроники на Рефах. Нахожусь в Балашихе. Если что то интересует пишите в личку, помогу. В том числе советом.


	IP записан

Stagor-944 Новичок Отсутствует Сообщений: 1 Зарегистрирован: 18.12.2018	Re: Vector Трансформатор Ответ #104 - 18.12.2018 :: 23:02:45	Функции поста	Печать
	Всем добра. Кто подскажет, оплавился ноль на трансформаторе со щитка.


	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #105 - 19.12.2018 :: 07:20:47	Функции поста	Печать
	Stagor-944 писал(а) 18.12.2018 :: 23:02:45: Всем добра. Кто подскажет, оплавился ноль на трансформаторе со щитка. А что подсказать-то?


	IP записан

anatolka Холодильщик Отсутствует Сообщений: 139 Местоположение: Брянск Зарегистрирован: 04.09.2012	Re: Vector Трансформатор Ответ #106 - 19.12.2018 :: 09:19:14	Функции поста	Печать
	Stagor-944 писал(а) 18.12.2018 :: 23:02:45: Всем добра. Кто подскажет, оплавился ноль на трансформаторе со щитка. А в чем вопрос?


	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #107 - 19.12.2018 :: 11:55:25	Функции поста	Печать
	anatolka писал(а) 19.12.2018 :: 09:19:14: А в чем вопрос? Потому что !!!

	Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

Bitl Новичок Отсутствует Сообщений: 1 Зарегистрирован: 23.04.2019	Re: Vector Трансформатор Ответ #108 - 06.05.2019 :: 14:45:30	Функции поста	Печать
	Доброго времени. Принесли в ремонт car5601z01 (алюминий поменять). Из 10 малых болтов по периметру в живых осталось только 2 (остальным головы по откручивали). Хотел поинтересоваться, кто как с этим борется. Спасибо. P.S. Есть качественный скан обеих плат, если надо могу выложить.


	IP записан

Аndy Холодильщик Отсутствует Сообщений: 38 Местоположение: Калининград Зарегистрирован: 02.03.2011 Пол:	Re: Vector Трансформатор Ответ #109 - 18.04.2020 :: 09:54:42	Функции поста	Печать
	Может ли из-за неисправности датчика температуры на плюсовой клемме АКБ, пропадать зарядка?


	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #110 - 18.04.2020 :: 12:34:00	Функции поста	Печать
	Аndy писал(а) 18.04.2020 :: 09:54:42: Может ли из-за неисправности датчика температуры на плюсовой клемме АКБ, пропадать зарядка? Да


	IP записан

vodorodh Малоактивный пользователь Отсутствует Сообщений: 3 Зарегистрирован: 20.05.2019	Re: Vector Трансформатор Ответ #111 - 23.09.2020 :: 23:15:27	Функции поста	Печать
	Не подскажете номер датчика температуры на клеме АКБ или замену, водитель менял аккум и сорвал его, взял маланец хвост (скрутил два провода) и подключил к + клемме. И еще вопрос не кончил ли он этим зарядное ? В итоге имею 100 ошибку.
	« Последняя редакция: 23.09.2020 :: 23:17:31 - vodorodh »

	IP записан

F maks Новичок Отсутствует Сообщений: 1 Зарегистрирован: 31.01.2022	Re: Vector Трансформатор Ответ #112 - 01.02.2022 :: 13:48:26	Функции поста	Печать
	Вектор 1550 напряжение зарядки 15,5 вольт, перезаряд акб , бывает на старт стопе появляется ошибка А 51 нет зарядки, при перезапуске установки ошибка пропадает но так же идёт 15,5 вольт, можно ли отремонтировать блок зарядки ?


	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #113 - 03.02.2022 :: 05:55:42	Функции поста	Печать
	F maks писал(а) 01.02.2022 :: 13:48:26: Вектор 1550 напряжение зарядки 15,5 вольт, перезаряд акб , бывает на старт стопе появляется ошибка А 51 нет зарядки, при перезапуске установки ошибка пропадает но так же идёт 15,5 вольт, можно ли отремонтировать блок зарядки ? У тебя аккумулятор какой установлен?


	IP записан

Владимир Реф Пермь Активный пользователь Отсутствует Сообщений: 96 Местоположение: Пермь Зарегистрирован: 09.11.2020 Пол:	Re: Vector Трансформатор Ответ #114 - 03.02.2022 :: 17:50:02	Функции поста	Печать
	Bitl писал(а) 06.05.2019 :: 14:45:30: Доброго времени. Принесли в ремонт car5601z01 (алюминий поменять). Из 10 малых болтов по периметру в живых осталось только 2 (остальным головы по откручивали). Хотел поинтересоваться, кто как с этим борется. Спасибо. P.S. Есть качественный скан обеих плат, если надо могу выложить. конечно надо, лишним не будет.Благодарю.


	IP записан

Максимэн Активный пользователь Отсутствует Сообщений: 93 Местоположение: Санкт-Петербург Зарегистрирован: 05.09.2016 Пол:	Re: Vector Трансформатор Ответ #115 - 05.02.2022 :: 21:52:20	Функции поста	Печать
	F maks писал(а) 01.02.2022 :: 13:48:26: Вектор 1550 напряжение зарядки 15,5 вольт, перезаряд акб , бывает на старт стопе появляется ошибка А 51 нет зарядки, при перезапуске установки ошибка пропадает но так же идёт 15,5 вольт, можно ли отремонтировать блок зарядки ? можно.


	ICQ IP записан

h108 Холодильщик Отсутствует Сообщений: 11 Местоположение: Moscow Зарегистрирован: 10.03.2013	Re: Vector Трансформатор Ответ #116 - 22.04.2022 :: 15:48:19	Функции поста	Печать
	fmod12 писал(а) 15.03.2018 :: 15:31:33: там кабель идет к акуму (серый, 3х жильный) на нем датчик. Добрый день, а мне можно аналогичную информацию?


	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #117 - 24.04.2022 :: 19:45:05	Функции поста	Печать
	h108 писал(а) 22.04.2022 :: 15:48:19: Добрый день, а мне можно аналогичную информацию? Можно: там кабель идет к акуму (серый, 3х жильный) на нем датчик.


	IP записан

h108 Холодильщик Отсутствует Сообщений: 11 Местоположение: Moscow Зарегистрирован: 10.03.2013	Re: Vector Трансформатор Ответ #118 - 26.04.2022 :: 14:37:47	Функции поста	Печать
	Kot писал(а) 24.04.2022 :: 19:45:05: Можно: там кабель идет к акуму (серый, 3х жильный) на нем датчик. ))) Я понял. У меня тоже датчик оторвали, подскажите сопротивление или тип датчика. Благодарю.


	IP записан

h108 Холодильщик Отсутствует Сообщений: 11 Местоположение: Moscow Зарегистрирован: 10.03.2013	Re: Vector Трансформатор Ответ #119 - 27.04.2022 :: 16:40:20	Функции поста	Печать
	В общем кому интересно, то поставил методом подбора NTC, восстановил после замыкания дорожки по плате и все заработало. Сразу скажу, что проверить только на двух фазах можно, на одной не стартует.....( Если кому нужно - пишите номиналы деталей и фото имеется.


	IP записан

Андрей_Ш ЗавсегдатАй форума Отсутствует Сообщений: 379 Зарегистрирован: 12.08.2010	Re: Vector Трансформатор Ответ #120 - 16.05.2022 :: 17:54:28	Функции поста	Печать
	vodorodh писал(а) 23.09.2020 :: 23:15:27: И еще вопрос не кончил ли он этим зарядное ? В итоге имею 100 ошибку. Да, внутри выгорает кое что.


	IP записан

Максимэн Активный пользователь Отсутствует Сообщений: 93 Местоположение: Санкт-Петербург Зарегистрирован: 05.09.2016 Пол:	Re: Vector Трансформатор Ответ #121 - 31.05.2022 :: 19:22:38	Функции поста	Печать
	Kot писал(а) 03.02.2022 :: 05:55:42: У тебя аккумулятор какой установлен? здравствуйте. вектор 1800. преобразователь дает перезаряд 16.5 вольт. из поста выше тоже хотел уточнить имеет ли отношение какой аккум установлен, аккой нужен?


	ICQ IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #122 - 31.05.2022 :: 21:24:05	Функции поста	Печать
	Если гелевый то можно 75 A, щелочной 90-100 А. Гелевый конечно лучше чем щелочной, но только цена кусается сильно .

	Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #123 - 01.06.2022 :: 19:29:55	Функции поста	Печать
	Максимэн писал(а) 31.05.2022 :: 19:22:38: здравствуйте. вектор 1800. преобразователь дает перезаряд 16.5 вольт. из поста выше тоже хотел уточнить имеет ли отношение какой аккум установлен, аккой нужен? От аккумулятора зависит модель зарядника и прошивки. И наоборот.
	« Последняя редакция: 04.06.2022 :: 16:01:00 - mаks77 »

	IP записан

AIRATOS Малоактивный пользователь Отсутствует Сообщений: 3 Зарегистрирован: 14.06.2022	Re: Vector Трансформатор Ответ #124 - 14.06.2022 :: 12:24:13	Функции поста	Печать
	Привет есть опыт по ремонту отзовитесь пжл

	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #125 - 14.06.2022 :: 15:25:03	Функции поста	Печать
	МАСТЕР писал(а) 31.05.2022 :: 21:24:05: Если гелевый то можно 75 A, щелочной 90-100 А. Гелевый конечно лучше чем щелочной, но только цена кусается сильно . Щелочной? С кислотным не путаешь?


	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #126 - 14.06.2022 :: 21:53:29	Функции поста	Печать
	Kot писал(а) 14.06.2022 :: 15:25:03: Щелочной? С кислотным не путаешь? Так точно, кислотный. Спасибо за поправку.

	Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

AIRATOS Малоактивный пользователь Отсутствует Сообщений: 3 Зарегистрирован: 14.06.2022	Re: Vector Трансформатор Ответ #127 - 17.06.2022 :: 06:36:49	Функции поста	Печать
	Всем добра !У нас работает спец по реф.говорит что этот блок.возможно обновлять путем перепрошивка.


	IP записан

Kot Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 3786 Местоположение: Новосибирск Зарегистрирован: 28.04.2006 Пол:	Re: Vector Трансформатор Ответ #128 - 18.06.2022 :: 17:12:06	Функции поста	Печать
	AIRATOS писал(а) 17.06.2022 :: 06:36:49: Всем добра !У нас работает спец по реф.говорит что этот блок.возможно обновлять путем перепрошивка. Ну так пусть обновит, раз такой спец!


	IP записан

Kiriller76 Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 18.07.2022	Re: Vector Трансформатор Ответ #129 - 18.07.2022 :: 15:27:45	Функции поста	Печать
	Всем здравствуйте. Не подскажете в СПб ремонтирует их кто? Старого образца чёрный на 20А вышел из строя. Авто спутник предлагает менять на нового образца. Самый дешёвый из найденных 40р. Поэтому возник вопрос ремонта или может у кого завалялись целые старые или новые. +7 921 774 05 03 Кирилл


	IP записан

romagpa Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 18.07.2022	Re: Vector Трансформатор Ответ #130 - 18.07.2022 :: 16:51:22	Функции поста	Печать
	fmod12 писал(а) 15.03.2018 :: 15:31:33: там кабель идет к акуму (серый, 3х жильный) на нем датчик. Приветствую Всех!!! Мне тоже нужно знать


	IP записан

romagpa Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 18.07.2022	Re: Vector Трансформатор Ответ #131 - 18.07.2022 :: 16:52:37	Функции поста	Печать
	Мне тоже интересно знать


	IP записан

Дмитрий1981 Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 18.07.2022	Re: Vector Трансформатор Ответ #132 - 18.07.2022 :: 17:44:47	Функции поста	Печать
	Подскажите кто занимается ремонтом трансформаторов генераторов на рефрижератор Carrier Vector 1550 ; 12-00683-05 на 40 А трех фазный?


	IP записан

Максимэн Активный пользователь Отсутствует Сообщений: 93 Местоположение: Санкт-Петербург Зарегистрирован: 05.09.2016 Пол:	Re: Vector Трансформатор Ответ #133 - 20.07.2022 :: 18:34:56	Функции поста	Печать
	Я чиню зарядники, тут на форуме есть ещё пара человек как минимум. Андрей Ш с Балашихи . Выбираете кто ближе
	« Последняя редакция: 20.07.2022 :: 21:44:47 - Максимэн »

	ICQ IP записан

Дмитрий1981 Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 18.07.2022	Re: Vector Трансформатор Ответ #134 - 11.08.2022 :: 00:42:44	Функции поста	Печать
	Кому нужно отремонтировать трансформатор на Carrier Vector 1550 на 40 А !!! пишите в личку "Максимэн" Он мой трансформатор Carrier Vector 1550 ; 12-00683-05 на 40А ремонтировал. Вчера установили на агрегат все работат!! Ценник на новый трансформатор как крыло от самолета! Парнишка шарит проверено лично !! Сегодня второй трансформатор ему на ремонт отправил на это тот раз уже черный старого образца на 20 А. Я доволен как слон


	IP записан

TeamService Новичок Отсутствует Сообщений: 1 Зарегистрирован: 22.10.2022	Re: Vector Трансформатор Ответ #135 - 22.10.2022 :: 12:50:57	Функции поста	Печать
	спасибо за помощь


	IP записан

ArtemIzanov Малоактивный пользователь Отсутствует Сообщений: 5 Зарегистрирован: 21.12.2022	Re: Vector Трансформатор Ответ #136 - 21.12.2022 :: 17:47:53	Функции поста	Печать
	Подскажите, Не заряжаеться акб. Ошибка А 51 (нет зарядного тока) Снял блок зарядки, но вроде все в порядке. Прилагаю фото

	IP записан

ArtemIzanov Малоактивный пользователь Отсутствует Сообщений: 5 Зарегистрирован: 21.12.2022	Re: Vector Трансформатор Ответ #137 - 21.12.2022 :: 17:49:15	Функции поста	Печать
	Вот

	IP записан

ArtemIzanov Малоактивный пользователь Отсутствует Сообщений: 5 Зарегистрирован: 21.12.2022	Re: Vector Трансформатор Ответ #138 - 21.12.2022 :: 17:52:57	Функции поста	Печать
	Микросхемки вроде целые, лак на них есть Возможно были приклеены провода от датчика. Кстати провода датчика просто залиты селиконом.


	IP записан

Lighhhht Малоактивный пользователь Отсутствует Сообщений: 6 Местоположение: Simferopol Зарегистрирован: 17.08.2021 Пол:	Re: Vector Трансформатор Ответ #139 - 13.01.2023 :: 08:59:28	Функции поста	Печать
	Приветствую коллеги, попал в ремонт инвертор трёхфазный 40А, погорел он знатно, Кто-то его пытался ремонтировать, видно что выпаивались ключи оконечного каскада вместе с диодами и ключ трансформатора затворов. Но до конца не разобрались, я нашёл маленькую плату с PIC контроллером, в цепи датчика температуры АКБ, по аналогам входу пять, пин 8 выгорели смд резисторы 1 ком то бишь-контроллер мёртв. Есть у кого прошивка на этот пик и есть ли варианты обхода обратной связи по ШИМ с этого пика.

	IP записан

Андрей_Ш ЗавсегдатАй форума Отсутствует Сообщений: 379 Зарегистрирован: 12.08.2010	Re: Vector Трансформатор Ответ #140 - 16.01.2023 :: 14:58:12	Функции поста	Печать
	Не понимаю, вроде речь грамотная, зачем обход делать? Не проще починить?


	IP записан

Максимэн Активный пользователь Отсутствует Сообщений: 93 Местоположение: Санкт-Петербург Зарегистрирован: 05.09.2016 Пол:	Re: Vector Трансформатор Ответ #141 - 16.01.2023 :: 19:36:21	Функции поста	Печать
	Починили бы , если бы была прошивка на МК. МК закрыт для чтения. Нет если есть что залить то другое дело.
	« Последняя редакция: 16.01.2023 :: 19:37:52 - Максимэн »

	ICQ IP записан

Андрей_Ш ЗавсегдатАй форума Отсутствует Сообщений: 379 Зарегистрирован: 12.08.2010	Re: Vector Трансформатор Ответ #142 - 16.01.2023 :: 20:33:36	Функции поста	Печать
	Присылайте, починим!


	IP записан

alexhtab Новичок Отсутствует Сообщений: 1 Зарегистрирован: 27.02.2023	Re: Vector Трансформатор Ответ #143 - 27.02.2023 :: 12:49:42	Функции поста	Печать
	День добрый как с вами можно связаться для ремонта оборудования?


	IP записан

Максимэн Активный пользователь Отсутствует Сообщений: 93 Местоположение: Санкт-Петербург Зарегистрирован: 05.09.2016 Пол:	Re: Vector Трансформатор Ответ #144 - 28.02.2023 :: 08:38:33	Функции поста	Печать
	Тоже могу помочь с ремонтом 89117434640


	ICQ IP записан

Толян23 Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 14.09.2023	Re: Vector Трансформатор Ответ #145 - 14.09.2023 :: 11:50:34	Функции поста	Печать
	Ребятки всем привет. Нужна помощь! Попала вода, немного повредила)
	« Последняя редакция: 14.09.2023 :: 12:00:52 - Толян23 »
	IP записан

Толян23 Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 14.09.2023	Re: Vector Трансформатор Ответ #146 - 14.09.2023 :: 12:14:19	Функции поста	Печать
	Плату дорожки восстановил, все окисленный места устранил, при подключении к установку выбивает автомат на самой установке. Что то с самим трансформатором?


	IP записан

vodorodh Малоактивный пользователь Отсутствует Сообщений: 3 Зарегистрирован: 20.05.2019	Re: Vector Трансформатор Ответ #147 - 19.12.2023 :: 20:06:21	Функции поста	Печать
	Помогите советом куда дальше копать. Транс на низких оборотах ДВС работает, на высоких отключается и вываливается ошибка 51 Выгорел трансформатор 40А (причиной скорее всего был перекос по входному, потому как вылетел он после/вместе с турбиной испарителя), в трансе выгорели 4 силовых тиристора и сгорели два проволочных сопротивления мощных те что на входе, все заменено блок запустился и работает, но на нем стояло шумоподавление и он пол года без высоких оборотов работал, откл шумодав и авария. Надо понимать ему не нравится на входе 600в, куда копать ?


	IP записан

Максимэн Активный пользователь Отсутствует Сообщений: 93 Местоположение: Санкт-Петербург Зарегистрирован: 05.09.2016 Пол:	Re: Vector Трансформатор Ответ #148 - 07.01.2024 :: 19:33:07	Функции поста	Печать
	Тоже с похожими симптомами разбираюсь по мере свободного времени. Интересно. Что то похоже пропустили.
	« Последняя редакция: 07.01.2024 :: 19:34:08 - Максимэн »

	ICQ IP записан

Аатокоммерц Андрей Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 19.01.2024	Re: Vector Трансформатор Ответ #149 - 19.01.2024 :: 14:47:08	Функции поста	Печать
	Всём доброго дня, подскажите к кому в Москве и области можно обратиться с ремонтом или с обменом трансформатора от вектор 1550 2021г?


	IP записан

Аатокоммерц Андрей Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 19.01.2024	Re: Vector Трансформатор Ответ #150 - 19.01.2024 :: 14:48:38	Функции поста	Печать
	Хотя могу и в регион отправить на ремонт


	IP записан

Максимэн Активный пользователь Отсутствует Сообщений: 93 Местоположение: Санкт-Петербург Зарегистрирован: 05.09.2016 Пол:	Re: Vector Трансформатор Ответ #151 - 20.01.2024 :: 12:57:42	Функции поста	Печать
	Можно и отремонтировать , можно и обменять. Надо только посмотреть на ремонтнопригодность.


	ICQ IP записан

maxKirov Малоактивный пользователь Отсутствует Сообщений: 3 Зарегистрирован: 16.04.2024	Re: Vector Трансформатор Ответ #152 - 16.04.2024 :: 09:52:13	Функции поста	Печать
	Всем доброго времени суток! Столкнулся с неисправностью ЗУ на Векторе 1550. В региональных сервисах наличие большая редкость. Принял решение купить новый на замену, а свой старый в ремонт и на подменный фонд. Стоял 12-00683-02, нашел 12-00683-05RM. Вопрос: взаимозаменяем ли предложенный и что означает маркировка RM в конце Артикула. Спасибо всем откликнувшимся!


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Vector Трансформатор Ответ #153 - 16.04.2024 :: 11:58:31	Функции поста	Печать
	maxKirov писал(а) 16.04.2024 :: 09:52:13: ... Стоял 12-00683-02, нашел 12-00683-05RM. Вопрос: взаимозаменяем ли предложенный и что означает маркировка RM в конце Артикула... Про RM не нашёл, а по артикулам - старый/новый:
	« Последняя редакция: 16.04.2024 :: 11:59:35 - mаks77 »
	IP записан

maxKirov Малоактивный пользователь Отсутствует Сообщений: 3 Зарегистрирован: 16.04.2024	Re: Vector Трансформатор Ответ #154 - 17.04.2024 :: 11:39:48	Функции поста	Печать
	спасибо за ответ! дали предполагаемую информацию, что это ремонтный в заводских условиях. Как придет, отпишусь!


	IP записан

maxKirov Малоактивный пользователь Отсутствует Сообщений: 3 Зарегистрирован: 16.04.2024	Re: Vector Трансформатор Ответ #155 - 25.04.2024 :: 08:31:01	Функции поста	Печать
	RM это ремонтный !!!


	IP записан

МАСТЕР Координатор Член клуба Холодильщик Отсутствует Инженер по транспортному холодильному оборудованию Сообщений: 2002 Местоположение: RUSSIA Зарегистрирован: 01.09.2011 Пол:	Re: Vector Трансформатор Ответ #156 - 26.04.2024 :: 08:14:00	Функции поста	Печать
	Да

	Наши знания есть сумма того, чему мы научились, и того, что мы забыли!
	IP записан

Andros Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 18.11.2024	Re: Vector Трансформатор Ответ #157 - 18.11.2024 :: 10:58:03	Функции поста	Печать
	fmod12 писал(а) 15.03.2018 :: 15:31:33: там кабель идет к акуму (серый, 3х жильный) на нем датчик.


	IP записан

Andros Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 18.11.2024	Re: Vector Трансформатор Ответ #158 - 18.11.2024 :: 11:01:04	Функции поста	Печать
	Приветствую,подскажите отдельно этот кабель продаётся? Мне нужен разьем с датчиком.


	IP записан

MAESTR0 Малоактивный пользователь Отсутствует Сообщений: 16 Местоположение: Нижегородская область Зарегистрирован: 21.03.2016	Re: Vector Трансформатор Ответ #159 - 18.12.2024 :: 12:03:49	Функции поста	Печать
	День добрый, друзья. На некоторых партиях векторов 1550 ЗУ 40А имели характерную неисправность , которая проявлялась отсутствием тока заряда при отрицательных температурах . Сначала лечили повышением оборотов ДВС, затем меняли по отзывной компании. Кто в курсе, в чем была причина неисправности, какая деталь накрывалась в ЗУ? Есть один блок, хочу привести в порядок.


	IP записан

Аndy Холодильщик Отсутствует Сообщений: 38 Местоположение: Калининград Зарегистрирован: 02.03.2011 Пол:	Re: Vector Трансформатор Ответ #160 - 20.12.2024 :: 18:45:01	Функции поста	Печать
	MAESTR0 писал(а) 18.12.2024 :: 12:03:49: Сначала лечили повышением оборотов ДВС И че помогало? Просто воздух с конденсатора стал теплее и датчик ЗУ на плюсовой клемме АКБ начал реагировать. Неисправность в ППЗУ ЗУ, надо прошивку менять.


	IP записан

MAESTR0 Малоактивный пользователь Отсутствует Сообщений: 16 Местоположение: Нижегородская область Зарегистрирован: 21.03.2016	Re: Vector Трансформатор Ответ #161 - 20.12.2024 :: 19:09:36	Функции поста	Печать
	Насколько я понял - вы не в теме. Помогало увеличение оборотов. Видимо при этом увеличивалось напряжение генератора , что позволяло ЗУ выполнять свои функции при повышенном напряжении. Эта операция проводилась в дилерской сети по гарантии на V1550. Агрегаты работали в таком режиме до замены ЗУ.


	IP записан

Аndy Холодильщик Отсутствует Сообщений: 38 Местоположение: Калининград Зарегистрирован: 02.03.2011 Пол:	Re: Vector Трансформатор Ответ #162 - 21.12.2024 :: 09:28:41	Функции поста	Печать
	Это импульсные зарядники, они работают и от 180 В. И я не знаю, что могло бы так реагировать на внешнюю температуру, кроме температурного датчика на клемме. Возможно, еще и косячные датчики.


	IP записан

Fireblade Холодильщик Отсутствует Сообщений: 201 Местоположение: ашхабад Зарегистрирован: 26.05.2017 Пол:	Re: Vector Трансформатор Ответ #163 - 22.12.2024 :: 15:28:37	Функции поста	Печать
	Всем привет,,,ребят такая беда на векторе 1550 st ,ошибка а60,,,через тру теч выставил дату ,время и стер ошибку и все четко,,,но стоит выключить и заново включить ,опять эта же ошибка и дата съезжает на 21 год,,отсюда вопрос есть ли где на плате батарея которая питает энергопамять?


	IP записан

Fireblade Холодильщик Отсутствует Сообщений: 201 Местоположение: ашхабад Зарегистрирован: 26.05.2017 Пол:	Re: Vector Трансформатор Ответ #164 - 22.12.2024 :: 15:45:44	Функции поста	Печать
	И есть ли вообще там такая батарейка?


	IP записан

Аndy Холодильщик Отсутствует Сообщений: 38 Местоположение: Калининград Зарегистрирован: 02.03.2011 Пол:	Re: Vector Трансформатор Ответ #165 - 23.12.2024 :: 17:22:15	Функции поста	Печать
	Вместо батарейки там конденсатор большой емкости. Только почему-то старая дата не слетает . . .


	IP записан

Fireblade Холодильщик Отсутствует Сообщений: 201 Местоположение: ашхабад Зарегистрирован: 26.05.2017 Пол:	Re: Vector Трансформатор Ответ #166 - 02.02.2025 :: 08:43:48	Функции поста	Печать
	MAESTR0 писал(а) 18.12.2024 :: 12:03:49: День добрый, друзья. На некоторых партиях векторов 1550 ЗУ 40А имели характерную неисправность , которая проявлялась отсутствием тока заряда при отрицательных температурах . Сначала лечили повышением оборотов ДВС, затем меняли по отзывной компании. Кто в курсе, в чем была причина неисправности, какая деталь накрывалась в ЗУ? Есть один блок, хочу привести в порядок. Вот их проблема,,и не в прошивке дело,а в аккумуляторе

	IP записан

Fireblade Холодильщик Отсутствует Сообщений: 201 Местоположение: ашхабад Зарегистрирован: 26.05.2017 Пол:	Re: Vector Трансформатор Ответ #167 - 02.02.2025 :: 12:07:45	Функции поста	Печать
	Пробивает первичную обмотку дроссель ввиду повышенного зарядного тока при слабом аккумуляторе,,,ток выше 45 ампер


	IP записан

MAESTR0 Малоактивный пользователь Отсутствует Сообщений: 16 Местоположение: Нижегородская область Зарегистрирован: 21.03.2016	Re: Vector Трансформатор Ответ #168 - 07.02.2025 :: 16:52:43	Функции поста	Печать
	Fireblade писал(а) 02.02.2025 :: 12:07:45: Пробивает первичную обмотку дроссель ввиду повышенного зарядного тока при слабом аккумуляторе,,,ток выше 45 ампер Не очень понятно, почему блок не работал только при низких температурах, выдавал ошибку. Повышение оборотов позволяло заставить его работать. Если бы дросель пробивало, то он бы умирал совсем, не тал ли?


	IP записан

Fireblade Холодильщик Отсутствует Сообщений: 201 Местоположение: ашхабад Зарегистрирован: 26.05.2017 Пол:	Re: Vector Трансформатор Ответ #169 - 14.02.2025 :: 19:14:35	Функции поста	Печать
	MAESTR0 писал(а) 07.02.2025 :: 16:52:43: Не очень понятно, почему блок не работал только при низких температурах, выдавал ошибку. Повышение оборотов позволяло заставить его работать. Если бы дросель пробивало, то он бы умирал совсем, не тал ли? Тщательно надо смотреть обвязку с фаз до дросселя


	IP записан

Максимэн Активный пользователь Отсутствует Сообщений: 93 Местоположение: Санкт-Петербург Зарегистрирован: 05.09.2016 Пол:	Re: Vector Трансформатор Ответ #170 - 16.02.2025 :: 20:15:06	Функции поста	Печать
	MAESTR0 писал(а) 07.02.2025 :: 16:52:43: Не очень понятно, почему блок не работал только при низких температурах, выдавал ошибку. Повышение оборотов позволяло заставить его работать. Если бы дросель пробивало, то он бы умирал совсем, не тал ли? Подскажите какую ошибку выдавал блок?


	ICQ IP записан

Kolyan1992 Малоактивный пользователь Отсутствует Сообщений: 2 Местоположение: Казахстан Зарегистрирован: 14.09.2025 Пол:	Re: Vector Трансформатор Ответ #171 - 14.09.2025 :: 20:43:54	Функции поста	Печать
	Здравствуйте! Можете пожалуйста поделится схемой TEC ELS_Vector_1550_62-61631-07_revJ.pdf ? И может есть фото участков платы?
	« Последняя редакция: 15.09.2025 :: 15:32:26 - Kolyan1992 »
	IP записан

Kolyan1992 Малоактивный пользователь Отсутствует Сообщений: 2 Местоположение: Казахстан Зарегистрирован: 14.09.2025 Пол:	Re: Vector Трансформатор Ответ #172 - 15.09.2025 :: 15:33:33	Функции поста	Печать
	И этого участка

	IP записан

SergeiK Новичок Отсутствует Сообщений: 1 Зарегистрирован: 07.10.2025	Re: Vector Трансформатор Ответ #173 - 07.10.2025 :: 00:49:45	Функции поста	Печать
	Пропала зарядка. Нужна помощь в ремонте блока зарядки с Vector 1850. Живу в подмосковье. Вроде недалеко Андрей Ш находится. 9035821456 перезвоните.


	IP записан

Ромик Малоактивный пользователь Отсутствует Сообщений: 2 Зарегистрирован: 29.06.2011	Re: Vector Трансформатор Ответ #174 - 14.04.2026 :: 08:57:01	Функции поста	Печать
	fmod12 писал(а) 15.03.2018 :: 15:31:33: там кабель идет к акуму (серый, 3х жильный) на нем датчик. Добрый день! Подскажите, пожалуйста, есть этот провод в продаже? Или может его кто нибудь починить? сам территориально Мос. обл. г.Егорьевск. Заранее спасибо!


	IP записан

Переключение на Главную Страницу

Страницы: [1]

Функции темы

‹ Предыдущая Тема | Следующая Тема ›

« Главная ‹ Раздел Наверх

Наверх

Valid XHTML

Valid CSS

Powered by Perl

Source Forge
