TRANE CGWN вопрос по контроллеру (число прочтений - 2173 )

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	TRANE CGWN вопрос по контроллеру 02.09.2020 :: 16:38:20	Функции поста	Печать
	Объясните кто-нибудь, что означают эти уставки контрорллера Tracer CH530: Chilled Water Reset (Disable/Outdoor/Return/Const Return) Return Reset Ratio:__ % Return Start Reset:__ °C Return Maximum Reset:__ °C Outdoor Reset Ratio:__ % Outdoor Start Reset:__ °C Outdoor Maximum Reset: __ °C Можно ли как-то изменить уствку перегрева для EXV?
	« Последняя редакция: 02.09.2020 :: 16:50:02 - mаks77 »

	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: TRANE CGWN вопрос по контроллеру Ответ #1 - 02.09.2020 :: 18:27:59	Функции поста	Печать
	Не с такого точно, но с Трейна со спиральника с CH530

	CWR_CH530.pdf ( 113 KB \| 23 Загрузки )
	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: TRANE CGWN вопрос по контроллеру Ответ #2 - 02.09.2020 :: 21:20:57	Функции поста	Печать
	serviceman писал(а) 02.09.2020 :: 18:27:59: Не с такого точно, но с Трейна со спиральника с CH530 Спасибо, понял. А управление ЭРВ можно как-то корректировать?


	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: TRANE CGWN вопрос по контроллеру Ответ #3 - 03.09.2020 :: 03:44:10	Функции поста	Печать
	Я пару раз сталкивался с таким контроллером, но глубоко не вникал. Стояла задача привязать плату вентилятора ( так называемый binding). Делал это с помощью ноута и программы TechView, которая бесплатно скачивается с сайта Трейна. Шнур компортовский RS232 и ноут с компортом. Там же в Теквью есть конфигурация контроллера. Ее вроде как и менять можно. Но я до такого не дошел, время было мало и задача стояла только binding. Вот сайт с прогой https://www.trane.com/commercial/north-america/us/en/controls/building-automatio... Если что, есть мануалов несколько, в том числе по TechView Programming Guide и Hardware and Software Installation.


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: TRANE CGWN вопрос по контроллеру Ответ #4 - 03.09.2020 :: 10:56:29	Функции поста	Печать
	serviceman писал(а) 03.09.2020 :: 03:44:10: ... Делал это с помощью ноута и программы TechView, которая бесплатно скачивается с сайта Трейна.... Спасибо, понял! Сейчас в настройках стоит Active Superheat Setpoint 6,7 оС. Мне кажется, многовато для ЭРВ. Он открывается максимум на 30% Может из-за этого периодически вываливается в ошибку Low Refrigerant Temperature?
	« Последняя редакция: 03.09.2020 :: 11:22:00 - mаks77 »

	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: TRANE CGWN вопрос по контроллеру Ответ #5 - 03.09.2020 :: 16:22:32	Функции поста	Печать
	Ну не знаю. Сценариев, которые приводят к такой ошибке может быть масса. Как понял, этот Active superheat setpoint с дисплея не поменять. Я бы все сначала проверил, датчики, потоки, нагрузки. Тем более, если чиллер работал до этого без проблем. А потом все таки подключил ноут через TechView. Возможно там в конфигурации можно этот параметр поменять, не знаю. Точно знаю, что действовать надо вдумчиво и аккуратно. Помню по быстрому пытались сохранить конфигурацию отдельным файлом на комп, не вышло. Долго разбираться не было времени.


	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: TRANE CGWN вопрос по контроллеру Ответ #6 - 03.09.2020 :: 16:43:24	Функции поста	Печать
	Вот мануальчик примерный. Про смену уставки стр. 133, про ошибку Low Refrigerant Temperature на стр. 171. https://www.manualslib.com/download/534696/Trane-Cgam.html


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: TRANE CGWN вопрос по контроллеру Ответ #7 - 03.09.2020 :: 16:58:19	Функции поста	Печать
	serviceman писал(а) 03.09.2020 :: 16:22:32: Ну не знаю. Сценариев, которые приводят к такой ошибке мож... Я бы все сначала проверил, датчики, потоки, нагрузки. Тем более, если чиллер работал до этого без проблем. ... Да, расход воды на испарителе надо померить. Чиллер новый, только запустили. Проблема еще в том, что он работает параллельно с Йорками. У Йорков кожухотрубники и присоединение по воде 8", а у Трейна - пластинчатый и присоединение 4"...


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: TRANE CGWN вопрос по контроллеру Ответ #8 - 04.09.2020 :: 10:50:01	Функции поста	Печать
	Расход воды замерил - 38 м3/ч (допустимый 21-43 м3/час).


	IP записан

max.vas Малоактивный пользователь Отсутствует Сообщений: 6 Зарегистрирован: 22.05.2021	Re: TRANE CGWN вопрос по контроллеру Ответ #9 - 09.06.2025 :: 12:56:11	Функции поста	Печать
	Добрый день. Поделитесь программкой TechView, пожалуйста, у кого есть. Или ссылочкой. С официального сайта скачать не получается.


	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: TRANE CGWN вопрос по контроллеру Ответ #10 - 09.06.2025 :: 17:19:50	Функции поста	Печать
	Вот отсюда не грузится? https://www.trane.com/commercial/north-america/us/en/products-systems/building-m...


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: TRANE CGWN вопрос по контроллеру Ответ #11 - 09.06.2025 :: 20:42:25	Функции поста	Печать

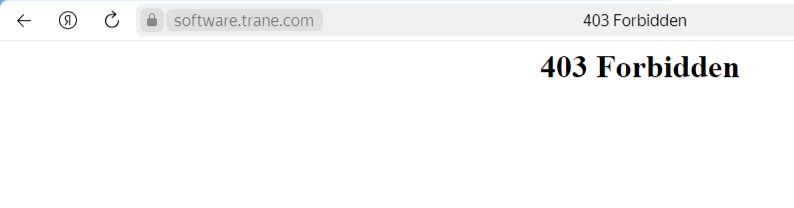

	serviceman писал(а) 09.06.2025 :: 17:19:50: Вот отсюда не грузится?.. Нет

	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: TRANE CGWN вопрос по контроллеру Ответ #12 - 10.06.2025 :: 04:46:14	Функции поста	Печать
	Сильно не разбирался, накидал все до кучи. Вот так получается скачать? https://drive.google.com/drive/folders/1m7lE70tz9O_7HviA0GIq8ihZWkQ446ue?usp=dri...


	IP записан

serviceman Член клуба Холодильщик Отсутствует Сообщений: 1202 Местоположение: Поле. Зарегистрирован: 04.04.2010 Пол:	Re: TRANE CGWN вопрос по контроллеру Ответ #13 - 10.06.2025 :: 18:58:11	Функции поста	Печать
	Не догнал сначала, сейчас открыл доступ всем.


	IP записан

max.vas Малоактивный пользователь Отсутствует Сообщений: 6 Зарегистрирован: 22.05.2021	Re: TRANE CGWN вопрос по контроллеру Ответ #14 - 10.06.2025 :: 20:47:28	Функции поста	Печать
	Всё скачалось! Премного благодарен!


	IP записан
