А вот как управлять испарителем мне что то не понятно, ЭРВ ведь должен, по идеи, поддерживать стабильное давление в испарителе, что бы температура испарения была постоянной... Т.е. к примеру нам нужна температура испарения 10С, по заложенной внутри процессора таблице система определяет, что необходимо давление к примеру 7 бар, измеряется давление на всасе компрессора, если давление больше 7 бар, значит подзакрываем ЭРВ, если ниже подоткрываем.
И тут я встаю в ступор, ведь ТРВ чиллеров работают только по температуре на всасе... Если она больше некоторой то тогда открываем ТРВ, если меньше закрываем... Но ведь по этой температуре нельзя никак судить о давлении, т.е. о реальной температуре испарения. Т.е. ТРВ измеряет к примеру температуру на всасе 25С, а по уставке должна быть к примеру 22С, но без информации о давлении эта самая температура перегрева в 3С нам вообще ниочем не говорит, более того она даже не говорит о том жидкая фаза сейчас или газообразная...  Она будет иметь значение только при прочих каких-то константных процессах эмперически настроенных при последней регулировке... Но если мы меняем и расход воды и входную температуру, тогда просто измерения температуры недостатотчно.

Понял! А чем плох вариант если мы, к примеру, внутри бака поставим теплообменник, в котором будет гонятся контур с охлажденной водой от чиллера и забирать тепло из бака. А уже водой из бака отдельной циркуляцией снимать тепло с прибора в бак. Т.е. изолировать воду прибора от воды чилера.  Вода из пприбора может достаточно быстро загрязняться,  ее вероятно придется часто менять, не хочется убивать чилерный контур и гемороиться с его частыми перезаправками/развоздушиварием и т.д.

В той наукерской статье, что я привел, сделаны неправильные выводы о невозможности использования гидрострелки в качестве теплоаккумулятора. При отношении диаметра бака к высоте 1:5 и более всё волшебно работает. Но требуется значительный объём бака. Есть решения и для маленьких баков кубических пропорций. Но там ставят хитрые перегородки, которые есть производственное ноу-хау. Примерно в таком разрезе.

Почитайте, все давно придумано.
Для 10 кВт один контроллер c.pCOmini со встроенным драйвером униполярного ЭРВ - выше крыши.

Инвертор Power+ в компрессором BLDC работают в диапазоне от 10 до 120Гц, удовольствие не дешевое, правда. Но, точность регулирования теплоносителя на выходе до 0.1С

Сделал вариант программы для 0-10в, до полевых испытаний руки не доходят.

Неужели Digitall Scroll так плох... То есть при малой длине тракта от компрессора до к примеру ресивера из за сильных скачков не удастся стабилизировать давление? вроде даже в различном описании на него там она действительно значительно прыгает, но если оно прыгает в определенных пределах чем это криминально плохо? Сильное влияние на расход через ЭРВ?

Распределение температуры воды в баке мне представляется неоптимальным.

Зачем все привязались к компрессору и чиллеру, оставьте его в покое, пусть живет своей жизнью, есть другие решения:

Как в этой схеме рассчитывается объем бака?

Компрессор нормальный должен быть рассчитан по максимальной нагрузке в летний период с учетом максимумов температурных , чтоб в любой ситуации он выдавал нужные киловатты.
Вопрос был по регулированию - компрессор управляется обычно по давлению . Рассчитывается из учета требуемой температуры кипения в испарителе. Максимум производительности должен соответствовать максимуму потребления в самый теплый день летний при работе на максимальных доступных оборотах ( их можно дополнительно увеличить частотником до 70+гц и сэкономить купив для системы компрессор менее производительный изначально) Но обычно разница цен близких по производительности компрессоров не оправдывает применение частотников (тут надо с калькулятором сидеть и считать выгоду) Кроме того увеличение частоты повысит нагрузку на элдвигатель и компрессор надо будет снабжать дополнительным охлаждением впрыском во всас жидкости через трв. И наоборот при уменьшении частоты или байпасе газов с нагнетания во всас уменьшится и охлаждение парами всасывающими компрессора и тоже потребуется охлаждение. Так или иначе компрессор управляться должен по данным датчика давления на всасе - алгоритм любой доступный кроме пуска - остановки если не используется аккумулятор.
Этрв в свою очередь должно быть настроено по своему контроллеру на перегрев пара после испарителя 5-7к для работы требует датчик температуры и давления на выходе из испарителя. Оно лишь отвечает за заполнение испарителя жидким фреоном.
Фактически управление компрессора и этрв делают независимыми .
Понизилась нагрузка на систему - компрессор стал уходить по давлению ниже чем уставка - контроллер компрессора снизил частоту или как в дигиталах время простоя увеличил  давление пришло в норму . При этом этрв независимо от компрессора тоже прикрывается тк при уменьшении нагрузки не нужно столько же жидкости. В итоге давление тоже - перегрев тот же , но производительность ниже . Для контроля других параметров работы компрессора можно повесить датчик температуры на всасе в компрессор и на нагнетании. Чтоб по точкам критическим включать соленоид дополнительного охлаждения через доп трв на всас. Можно конечно ничем не усложнять , но тогда это риск потерять компрессор. Врядле вы без опыта сумеете настроить и проверить во всех режимах установку с первого раза. Есть куча нюансов и это не передать через форум , но и нет ничего сложного и невозможного для человека который хочет понять суть.
По скачкам нагрузки никто вам ничего не подскажет , тк никто не знает да и вы сами время отклика связки скролл+этрв и вашей нагрузки , но ее можно сгладить баком аккумулятором + 2х насосная схема с пластинчатым теплообменником в качестве испарителя - те это классический чиллер с кучей обвязки и кучей защит по протоку воды , температурам и давлениям. С другой стороны если установка не автономная, то можно это просто все на монитор вывести и управлять ручками во время экспериментов ваших.

Ну так как ШИМ это или холостой ход или 100%, то на компактных системах при низких нагрузках скачки заметные - 1 бар не предел. На магазинах, где существенно большие объёмы систем, это не так заметно.

Огромное вам человеческое спасибо! За подробное объяснение!!!!
Единственно не очень понял про доп трв на всас...

...Для контроля других параметров работы компрессора можно повесить датчик температуры на всасе в компрессор и на нагнетании. Чтоб по точкам критическим включать соленоид дополнительного охлаждения через доп трв на всас....

что вы имеете ввиду? что за трв?

Добрый день!
Может и я чем-нибудь смогу вам помочь.

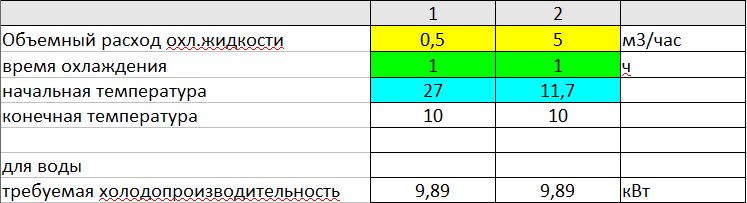

В вложении расчет вашего чиллера, если взять холодопроизводительность компрессора постоянной, то у вас есть ещё плавающие переменные: объёмный расход жидкости, время охлаждения (расчетное время 1 час), начальная температура жидкости.
В некоторых случаях можно обойтись без бака-аккумулятора (буферной емкости), но в этих случаях надо будет применять регулируемую производительность компрессора и возможно трех-ходовой регулирующий клапан на воду.

Для управления лучше применить ПЛК, стандартные холодильные контроллеры  имеют стандартные функции управления.
