Clivet wsan-xsc2240f (число прочтений - 559 )

Jonston Малоактивный пользователь Отсутствует Сообщений: 6 Зарегистрирован: 05.02.2022 Пол:	Clivet wsan-xsc2240f 03.12.2025 :: 21:42:09	Функции поста	Печать
	Здравствуйте, есть ли у вас какая-либо документация по этому чиллеру? Clivet wsan-xsc2 В режиме обогрева, когда работают все три компрессора, температура всасывания падает ниже нуля. Оттаивание тоже не происходит. Включается, но вместо того, чтобы оттаивать конденсатор, замораживает Похоже, что четырёхходовой клапан не двигается, но если переключиться на охлаждение, всё работает нормально.


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Clivet wsan-xsc2240f Ответ #1 - 03.12.2025 :: 23:11:30	Функции поста	Печать

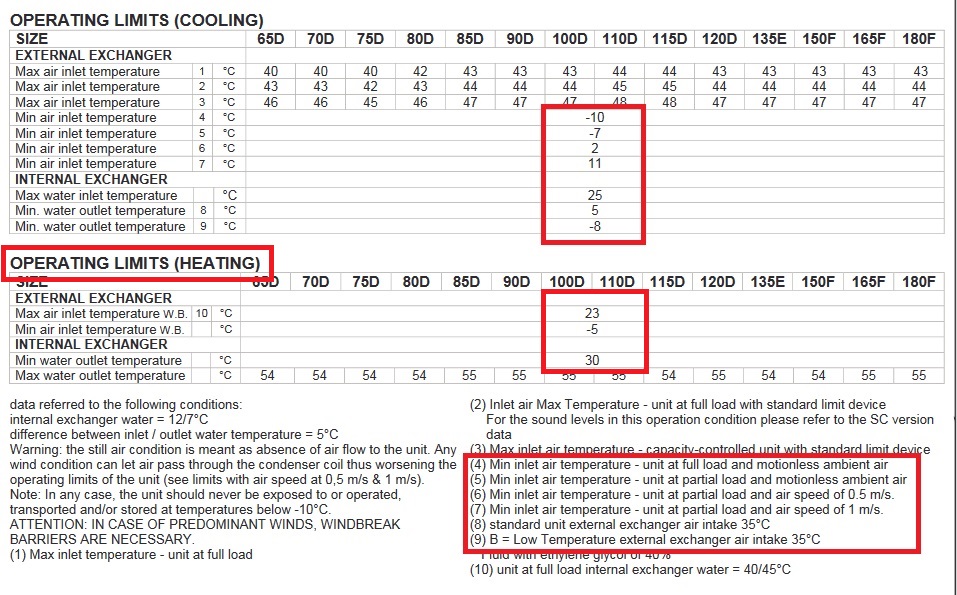

	Jonston писал(а) 03.12.2025 :: 21:42:09: ...В режиме обогрева, когда работают все три компрессора, температура всасывания падает ниже нуля. Оттаивание тоже не происходит. Включается, но вместо того, чтобы оттаивать конденсатор, замораживает... Температура наружного воздуха какая? Требованиям производителя соответствует? (см. вложение)
	« Последняя редакция: 03.12.2025 :: 23:15:26 - mаks77 »
	IP записан

Jonston Малоактивный пользователь Отсутствует Сообщений: 6 Зарегистрирован: 05.02.2022 Пол:	Re: Clivet wsan-xsc2240f Ответ #2 - 06.12.2025 :: 20:55:47	Функции поста	Печать
	Спасибо за отзыв. Температура на улице 8 градусов. Запрошено 42 Comp 2-3 on. Liquid solenoid on. Coil temperature 12.1. Condensing pressure 26.3. Fan 100%. Pevapop 6.2. Tinlet 0.9-1.4. Valve opening 0%. Superheat 4.6. Condensingsaturatedt 45.1. Если включить третий компрессор, то tinlet вообще уходит в минус


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Clivet wsan-xsc2240f Ответ #3 - 06.12.2025 :: 21:16:31	Функции поста	Печать
	Jonston писал(а) 06.12.2025 :: 20:55:47: ...Температура на улице 8 градусов... ...Pevapop 6.2. ... Что-то низковато кипение для уличной температуры +8. Может, уличный теплообменник грязный? И почему "Valve opening 0%"?
	« Последняя редакция: 06.12.2025 :: 21:17:35 - mаks77 »

	IP записан

Jonston Малоактивный пользователь Отсутствует Сообщений: 6 Зарегистрирован: 05.02.2022 Пол:	Re: Clivet wsan-xsc2240f Ответ #4 - 06.12.2025 :: 23:51:53	Функции поста	Печать

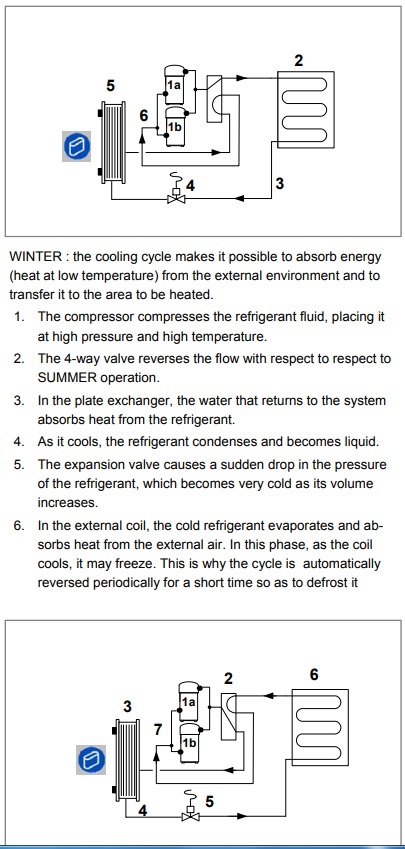

	Он чистый. Фреона ровно столько, сколько указано. Проблема может быть в циркуляции воды? Вот, грубо говоря, схема, за исключением того, что параллельно ей подключен конденсатор. https://ibb.co/V0Vmdwky
	« Последняя редакция: 06.12.2025 :: 23:56:36 - Jonston »

	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Clivet wsan-xsc2240f Ответ #5 - 07.12.2025 :: 18:35:55	Функции поста	Печать
	Jonston писал(а) 06.12.2025 :: 23:51:53: ... Проблема может быть в циркуляции воды?... Вы работаете в режиме "теплового насоса"? У вас хладагент кипит в теплообменнике на улице. Варианта два: 1) недостаточно хладагента поступает в теплообменник (повторяю вопрос относительно"Valve opening 0%"); 2) недостаточное количество воздуха циркулирует через теплообменник (или он не достаточно тёплый).


	IP записан

nick770y Холодильщик Отсутствует Сообщений: 246 Местоположение: подольск Зарегистрирован: 21.02.2011 Пол:	Re: Clivet wsan-xsc2240f Ответ #6 - 07.12.2025 :: 21:58:40	Функции поста	Печать
	EXV который на холод возможно показывает 0%. Я бы вентиляторы посмотрел поподробнее может они потоком соседних раскручиваются а на самом деле отключены выбиты автоматы.если на 100% уверены в корректной заправке.


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Clivet wsan-xsc2240f Ответ #7 - 08.12.2025 :: 10:34:24	Функции поста	Печать
	nick770y писал(а) 07.12.2025 :: 21:58:40: EXV который на холод возможно показывает 0%. ... Там, кажется, один ЭРВ:

	IP записан

Jonston Малоактивный пользователь Отсутствует Сообщений: 6 Зарегистрирован: 05.02.2022 Пол:	Re: Clivet wsan-xsc2240f Ответ #8 - 08.12.2025 :: 22:10:44	Функции поста	Печать
	Газ из компрессора поступает в испаритель. Выходящий из испарителя газ поступает в два ресивера. Из ресивера он распределяется по четырём небольшим конденсаторам. Затем он проходит через фильтр и электромагнитный клапан. После клапана он разделяется на две части. Одна часть поступает к ЭРВ и возвращается обратно в ресивер, если ЭРВ открыт, а другая часть поступает в четыре основных конденсатора. Через четыре ТРВ газ, выходящий из конденсатора, возвращается в компрессор


	IP записан

Jonston Малоактивный пользователь Отсутствует Сообщений: 6 Зарегистрирован: 05.02.2022 Пол:	Re: Clivet wsan-xsc2240f Ответ #9 - 08.12.2025 :: 22:20:36	Функции поста	Печать
	nick770y писал(а) 07.12.2025 :: 21:58:40: EXV который на холод возможно показывает 0%. Я бы вентиляторы посмотрел поподробнее может они потоком соседних раскручиваются а на самом деле отключены выбиты автоматы.если на 100% уверены в корректной заправке. Я откачал фреон и взвесил проверю вентилятор, но он работает, так как это инвертор, и в случае повреждения выдает ошибку


	IP записан

mаks77 Координатор Член клуба Холодильщик Отсутствует Похож на инженера по холодильному оборудованию Сообщений: 9292 Местоположение: С-Пб Зарегистрирован: 01.05.2006 Пол:	Re: Clivet wsan-xsc2240f Ответ #10 - 09.12.2025 :: 11:09:47	Функции поста	Печать
	Jonston писал(а) 08.12.2025 :: 22:10:44: ... После клапана он разделяется на две части. Одна часть поступает к ЭРВ и возвращается обратно в ресивер, если ЭРВ открыт, а другая часть поступает в четыре основных конденсатора. ... Хотелось бы нормальную схему (от производителя) увидеть. А то как это возможно: "...Одна часть поступает к ЭРВ и возвращается обратно в ресивер, если ЭРВ открыт..." - после ЭРВ давление ниже, не может оно обратно в ресивер вернуться


	IP записан

Jonston Малоактивный пользователь Отсутствует Сообщений: 6 Зарегистрирован: 05.02.2022 Пол:	Re: Clivet wsan-xsc2240f Ответ #11 - 11.12.2025 :: 09:04:31	Функции поста	Печать
	Я нигде не смог найти схему этой модела, где кубик отмечен стрелкой это обратный клапан. https://ibb.co/jPxJzgh7 https://ibb.co/KpwJ3DWH https://ibb.co/jPS3z1HX
	« Последняя редакция: 11.12.2025 :: 21:19:45 - Jonston »

	IP записан

nick770y Холодильщик Отсутствует Сообщений: 246 Местоположение: подольск Зарегистрирован: 21.02.2011 Пол:	Re: Clivet wsan-xsc2240f Ответ #12 - 12.12.2025 :: 00:27:13	Функции поста	Печать
	Jonston писал(а) 06.12.2025 :: 23:51:53: Он чистый. Фреона ровно столько, сколько указано. Проблема может быть в циркуляции воды? Вот, грубо говоря, схема, за исключением того, что параллельно ей подключен конденсатор. https://ibb.co/V0Vmdwky опираясь на данную схему я почти) уверен что EXV используется только для получения холода, поэтому если в режиме нагрева он открывается, то возможно это и может указывать на проблемму с четырехходовым ( но это идея из области фантастики). если бы был неисправен четырехходовой то в режиме тепла чиллер бы встал в ошибку по низкому. Далее происходит ли нагрев воды в пластинчатом теплообменнике и какие температуры вход выход, может у вас вода ледяная а обьем гидравлического контура большой? неисправность 2х сразу механических ТРВ которые работают в режиме тепла пока исключаем (если оба конденсатора (холод) испарителя (тепло) обмерзают одинаково). перезаправку с ваших слов исключаем. чистоту воздушных конденсаторов (холод) испарителей (тепло) исключаем с ваших слов. остается температура воздуха и вентиляторы, скорее всего ебм папст с управлением 0-10В каждый, стоят как крыло от самолета поэтому часто при выходе из строя одного ставят перемычку на термоконтакт и контроллер не видит его неисправность, проверить тоже не сложно отключенный вентилятор при других рабочих будет вращаться в другую сторону. начните с простого и наиболее часто выходящего из строя


	IP записан
